Una guida pratica agli interruttori automatici scatolati

2026-08-25 0 Lasciami un messaggio

Cos'è un MCCB?

Un MCCB —interruttore automatico scatolato— è un dispositivo di protezione a bassa tensione che disconnette automaticamente un circuito quando rileva condizioni di sovraccarico o cortocircuito. A differenza di un fusibile, può essere ripristinato e riutilizzato dopo un viaggio. All'interno della custodia stampata, un meccanismo di sgancio magnetotermico svolge due funzioni: un elemento termico risponde a un sovraccarico prolungato, mentre un elemento magnetico reagisce istantaneamente ai guasti da cortocircuito. Il risultato è una protezione che corrisponde al comportamento dei carichi elettrici reali.

Quando scegliere un MCCB: alimentatori principali in ingresso, quadri di distribuzione trifase, circuiti di motori di grandi dimensioni o qualsiasi punto in cui la corrente di cortocircuito presunta supera quella che un MCB può interrompere.

Quando un interruttore automatico è sufficiente: sottocircuiti finali con carichi modesti e bassi livelli di guasto: quadri residenziali, circuiti di illuminazione e prese.

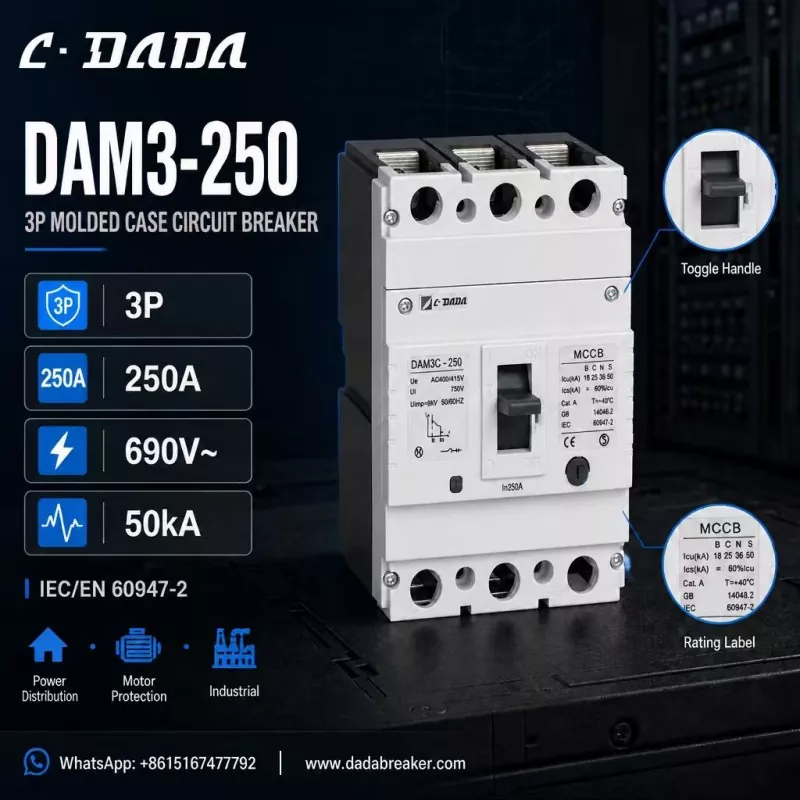

250A three-pole MCCB

Come selezionare l'MCCB giusto

Corrente nominale (In)

1. — corrispondere al carico continuo e lasciare spazio per le correnti di avviamento dei motori.

Potere di interruzione (Icu / Ics)

2. — deve essere superiore alla corrente di cortocircuito presunta nel punto di installazione. Più alto è il livello di guasto, maggiore sarà l’Icu necessaria.

Poli

3. — 3P per sistemi trifase, 4P dove necessita anche di sezionamento il neutro.

Valutazioni di tensione

4. — verificare la tensione nominale di esercizio (Ue), la tensione di isolamento (Ui) e la tenuta agli impulsi (Uimp) rispetto al sistema.

Standard e certificazioni

5. — La conformità alla norma IEC/EN 60947-2 e la marcatura CE sono la base per i progetti internazionali.

Applicazione

6. — La protezione dei motori, la distribuzione dell'energia e le installazioni industriali possono richiedere valori nominali del telaio e caratteristiche di intervento diversi.

Come si presenta un MCCB da 250 A ben specificato:

Per concretizzare questo concetto, prendiamo in considerazione il DAM3-250 di C·DADA Electric, un MCCB tripolare da 250 A che illustra cosa cercare in questa classe di dispositivi:

Configurazione 3P

● con corrente nominale di 250A (In), adatto per quadri di distribuzione trifase

Valori di tensione:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Potere di interruzione fino a 50kA

● — Icu di 18/25/36/50 kA nelle varianti B/C/N/S, in modo che gli installatori possano abbinare i livelli di guasto in diversi punti della rete

Conformità IEC/EN 60947-2 e GB 14048.2

● Marchio CE, con una maniglia di commutazione ON/OFF trasparente per lo stato operativo visibile

● Costruito per la distribuzione di potenza, la protezione dei motori e le applicazioni industriali

La logica alla base di questa specifica: un telaio a 3 poli da 250 A con potere di interruzione di classe 50 kA copre la maggior parte delle esigenze dei quadristi e degli appaltatori, dai quadri di distribuzione principali ai circuiti di alimentazione del motore, mentre le molteplici varianti Icu consentono di dimensionare correttamente i costi rispetto ai livelli di guasto effettivi.

Raccomandazione di selezione

● Per circuiti finali fino a ~125 A con bassi livelli di guasto, un interruttore automatico è la scelta economica.

● Per la distribuzione principale, la protezione del motore e i quadri industriali, scegliere un MCCB con potere di interruzione superiore alla corrente di cortocircuito presunta dell'installazione.

● In caso di dubbio, valutare una classe in più rispetto al potere di interruzione: la differenza di costo è piccola, mentre il margine di protezione può essere la differenza tra un guasto minore e un'interruzione grave.

Domande frequenti

D: Cos'è un MCCB?

R: Ainterruttore automatico scatolatoè un dispositivo di protezione ripristinabile a bassa tensione che disconnette un circuito in caso di sovraccarico o cortocircuito, progettato per correnti e livelli di guasto più elevati rispetto a un interruttore automatico miniaturizzato.

D: Cosa significa Icu su un MCCB?

R: Icu è il potere di interruzione di cortocircuito massimo: la massima corrente di guasto che l'interruttore può interrompere. Ics è il potere di interruzione del servizio, il livello che può interrompere ripetutamente e restare operativo.

D: Come scelgo il potere di interruzione per il mio MCCB?

R: Scegliere un valore Icu superiore alla corrente di cortocircuito presunta nel punto di installazione. I quadri di distribuzione con elevata capacità del trasformatore o alimentatori industriali lunghi necessitano in genere di dispositivi di classe 36–50 kA.

D: Cos'è l'MCCB DAM3-250?

R: Il DAM3-250 è un interruttore automatico scatolato tripolare da 250 A di C·DADA Electric, valutato fino a 690 V con potere di interruzione fino a 50 kA, per distribuzione di energia, protezione di motori e applicazioni industriali.
