Una guida pratica agli interruttori differenziali con protezione da sovracorrente

Cos'è un RCBO?

UNRCBO- interruttore differenziale con protezione da sovracorrente - è un dispositivo di protezione a bassa tensione che combina protezione da sovraccarico, protezione da cortocircuito e rilevamento della corrente residua (dispersione) in un'unica unità stampata. All'interno dell'alloggiamento compatto, un meccanismo di sgancio magnetotermico gestisce sovraccarichi e cortocircuiti, mentre un trasformatore di corrente a sequenza zero confronta continuamente la corrente che scorre nei conduttori sotto tensione e neutro. Quando la differenza supera la corrente differenziale nominale (IΔn), il dispositivo scatta in pochi millisecondi, interrompendo l'alimentazione prima che la corrente di dispersione possa causare danni alle persone o provocare incendi.

Quando scegliere un RCBO: sottocircuiti finali che necessitano sia di protezione da sovracorrente che di protezione personale contro le perdite: prese esterne, circuiti di elettrodomestici, garage, scantinati, bagni e altri luoghi umidi o facilmente accessibili.

Il DABL-63 appartiene alla classe RCBO: un dispositivo, tre protezioni: la scelta più efficiente in termini di spazio e costi per i circuiti finali domestici monofase.

Come selezionare l'RCBO giusto?

1. Corrente nominale (In): corrisponde al carico continuo del circuito, con margine per le correnti di spunto degli elettrodomestici (ad esempio 40 A copre i circuiti degli elettrodomestici standard).

2. Potere di interruzione (Icn): deve essere superiore alla corrente di cortocircuito presunta nel punto di installazione; 6kA copre i livelli di guasto tipici del settore residenziale e commerciale leggero.

3. Poli: 1P+N per circuiti finali monofase con montaggio compatto su guida DIN.

4. Caratteristica di intervento: curva C (5–10× In) per carichi domestici ed elettrodomestici generali; Curva B per componenti elettronici sensibili; Curva a D per l'avviamento del motore.

5. Standard e certificazione: la conformità alla norma IEC/EN 61009-1 e la marcatura CE sono la base per i progetti internazionali.

6. Applicazione: le prese esterne, i circuiti degli elettrodomestici e l'illuminazione di garage/cantina possono richiedere una sensibilità maggiore rispetto ai circuiti interni generali.

Che aspetto ha un RCBO ben specificato

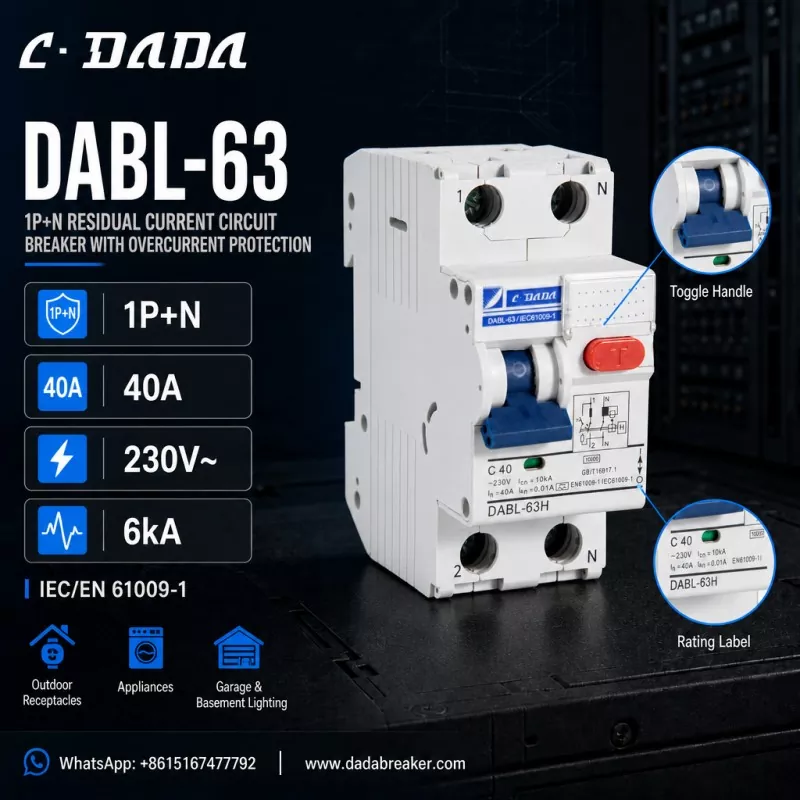

Per renderlo concreto, considera il DABL-63 diC·DADA Elettrico, un interruttore differenziale 1P+N con protezione da sovracorrente che illustra cosa cercare in questa classe di dispositivi: configurazione 1P+N

● Polo attivo con neutro seguito, compatto per quadri di distribuzione su guida DIN standard, corrente nominale 40 A (In)

● Con intervento con curva C (C40) tensione nominale 230V~

● Potere di interruzione 6kA (Icn)

● IΔn = protezione da corrente residua ad alta sensibilità da 0,01 A (10 mA).

● Conformità alla norma IEC/EN 61009-1

● Pulsante test T rosso per controlli funzionali periodici, terminali contrassegnati 1/2/N, etichetta dati nominali e schema elettrico stampati sull'alloggiamento

● Costruito per prese esterne, elettrodomestici, illuminazione di garage e scantinati

La logica dietro questa specifica

Un telaio da 40 A, 1P+N con protezione dalle perdite ad alta sensibilità da 10 mA copre la maggior parte dei circuiti finali residenziali: 40 A corrisponde al carico dei comuni circuiti di elettrodomestici e prese, 1P+N mantiene il dispositivo compatto per quadri di distribuzione affollati e la sensibilità di 10 mA fornisce un ulteriore livello di protezione personale esattamente dove la guida IEC lo richiede: all'aperto, in aree umide e intorno ai bambini.

Domande frequenti

D: Cos'è un RCBO?

R: Un RCBO (interruttore automatico per corrente residua con protezione da sovracorrente) è un dispositivo di protezione a bassa tensione con tabella di ripristino che combina protezione da sovraccarico, protezione da cortocircuito e protezione da corrente residua (dispersione) in un'unica unità, in genere fino a 63 A per i circuiti finali.

D: Qual è la differenza tra un RCBO e un MCB?

R: Un MCB fornisce solo protezione da sovraccarico e cortocircuito. Un RCBO aggiunge il rilevamento della corrente residua (dispersione) nella parte superiore, disconnettendo il circuito quando la corrente di dispersione supera IΔn, proteggendo le persone e prevenendo incendi elettrici.

D: Cosa significa IΔn = 10mA?

R: IΔn è la corrente operativa residua nominale. 10 mA è un valore di sensibilità elevata: il dispositivo scatta quando la corrente di dispersione raggiunge 10 mA, fornendo una protezione personale più rapida rispetto al valore nominale di 30 mA per uso generale.

D: Cos'è l'RCBO DABL-63?

R: DABL-63 è un interruttore automatico differenziale 1P+N con protezione da sovracorrente di C·DADA Electric — 40 A, curva C, 230 V~, potere di interruzione 6 kA e protezione da dispersione ad alta sensibilità 10 mA, conforme a IEC/EN 61009-1, per prese esterne, elettrodomestici e illuminazione di garage/seminterrati.
