A 125 Interruttore automatico miniaturizzato 15KAè progettato per sistemi elettrici che richiedono sia un'elevata capacità di corrente che una protezione affidabile da cortocircuito. A differenza degli MCB convenzionali a basso valore nominale, un dispositivo ad alto potere di interruzione da 125 A può affrontare applicazioni di distribuzione impegnative in cui le correnti di guasto possono essere notevolmente più elevate. Questo articolo spiega come funziona un MCB 125 15KA, cosa significano le sue specifiche principali, dove può essere utilizzato, come selezionarlo e installarlo correttamente e cosa dovrebbero esaminare i team di acquisto prima di effettuare un ordine. Esplora inoltre le pratiche caratteristiche di progettazione della serie DAB7-125 di Shanghai DaDa Electric Co., Ltd., tra cui protezione magnetotermica, design con limitazione di corrente, terminali per cavi di grandi dimensioni e potere di interruzione di 15 kA.
Sommario
- Che cos'è un interruttore automatico miniaturizzato 125 15KA?
- Perché 125A e 15KA sono importanti?
- Come funziona il meccanismo di protezione?
- Quali caratteristiche migliorano le prestazioni pratiche?
- Dove può essere utilizzato un MCB 125 15KA?
- Specifiche chiave da esaminare
- Come selezionare la giusta configurazione
- Considerazioni sull'installazione e sulla manutenzione
- Problemi comuni e preoccupazioni sull'acquisto
- Perché Shanghai DaDa Electric Co., Ltd.?
- Domande frequenti
- Considerazioni finali

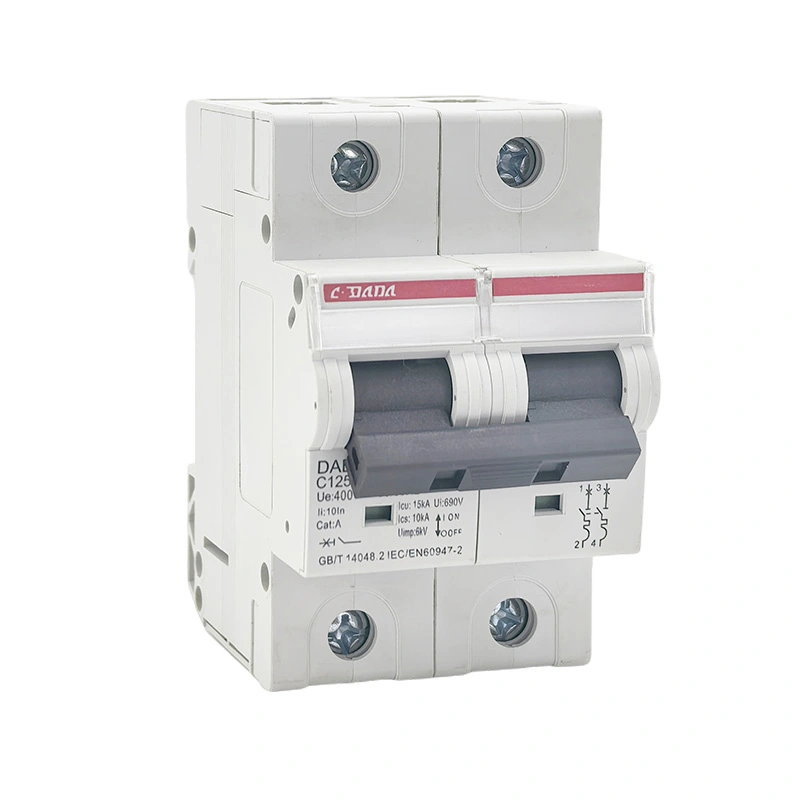

Che cos'è un interruttore automatico miniaturizzato 125 15KA?
Un interruttore automatico miniaturizzato 125 15KA è un dispositivo di protezione ad alta corrente progettato per interrompere i circuiti elettrici quando si verificano condizioni di corrente anomale. Nella designazione del prodotto, "125" identifica generalmente una corrente nominale fino a 125 A, mentre "15KA" si riferisce a un potere di interruzione in cortocircuito di 15 kA nelle condizioni di test e nello standard applicabili.
Questi due numeri descrivono caratteristiche elettriche diverse. La potenza nominale di 125 A riguarda la corrente che l'interruttore è progettato per sopportare in condizioni operative specificate. Il valore di 15 kA si riferisce al livello di corrente di cortocircuito presunta che l'interruttore può interrompere in sicurezza nelle condizioni specificate.
Questa distinzione è importante quando gli ingegneri confrontano gli interruttori automatici. Una corrente nominale più elevata non significa automaticamente un potere di interruzione in cortocircuito più elevato. Entrambi i valori devono essere valutati rispetto alle caratteristiche elettriche dell'installazione.
La serie DAB7-125 di Shanghai DaDa Electric Co., Ltd. è sviluppata per applicazioni di distribuzione di energia industriale e commerciale. Le informazioni sul prodotto pubblicate identificano una corrente nominale massima di 125 A e opzioni con potere di interruzione elevato, inclusi 15 kA. Il produttore specifica inoltre la protezione magnetotermica e un design con limitazione di corrente.
Perché 125A e 15KA sono importanti?
I sistemi di distribuzione elettrica possono contenere una notevole energia di guasto, in particolare in prossimità di trasformatori, quadri di distribuzione, macchinari industriali e grandi carichi di potenza. Se un dispositivo di protezione è esposto a una corrente di guasto superiore alla sua capacità di interruzione specificata, le conseguenze possono includere danni all'apparecchiatura, archi elettrici eccessivi e gravi rischi per la sicurezza.
Un potere di interruzione di 15 kA fornisce un margine di interruzione più elevato rispetto a molti MCB standard a basso potere di interruzione. L'effettiva idoneità dipende tuttavia dalla corrente di cortocircuito prevista nel punto di installazione e dai requisiti della norma elettrica applicabile.
| Parametro | Cosa indica | Perché è importante |
|---|---|---|
| 125A | Corrente nominale | Determina il normale intervallo di trasporto di corrente dell'interruttore. |
| 15 kA | Elevata capacità di interruzione in cortocircuito | Aiuta l'interruttore a interrompere le correnti di guasto elevate specificate. |
| Viaggio termale | Protezione da sovraccarico | Risponde a condizioni di corrente eccessiva prolungata. |
| Viaggio magnetico | Protezione da cortocircuito | Fornisce un funzionamento rapido in condizioni di guasto grave. |
| Limitazione di corrente | Riduzione dell'energia di guasto | Può aiutare a limitare lo stress esercitato sulle apparecchiature a valle. |
Quando si progetta un sistema di distribuzione, l'interruttore dovrebbe quindi essere selezionato in base al calcolo del carico effettivo, alla classificazione del conduttore, al calcolo della corrente di guasto, alla tensione, alla frequenza, alla configurazione dei poli e ai requisiti di coordinamento piuttosto che dalla sola classificazione della corrente.
Come funziona il meccanismo di protezione?
Un moderno MCB generalmente combina due principi di intervento primari: protezione termica e protezione magnetica. I due meccanismi affrontano diversi tipi di eventi di sovracorrente.
La protezione termica risponde a condizioni di sovraccarico che perdurano nel tempo. Quando la corrente supera il livello operativo previsto, il calore fa entrare in funzione l'elemento termico e apre il circuito.
La protezione magnetica è destinata a condizioni di guasto ad alta corrente. Una forte risposta magnetica può attivare rapidamente il meccanismo di sgancio quando si verifica un grave cortocircuito.
Quando i contatti si separano durante l'interruzione del guasto, può formarsi un arco elettrico. Le strutture interne di gestione dell'arco aiutano a controllare ed estinguere l'arco durante l'interruzione.
La struttura con limitazione di corrente può ridurre l'energia che può passare attraverso il circuito durante un evento di cortocircuito, contribuendo a ridurre lo stress sui componenti collegati.
Le informazioni sul prodotto DAB7-125 descrivono una funzione di sgancio termico e magnetico, un meccanismo di sgancio senza sgancio e un design con limitazione di corrente. Queste caratteristiche sono particolarmente rilevanti per le applicazioni in cui il dispositivo di protezione deve rispondere in modo coerente sia a sovraccarichi prolungati che a guasti ad alta corrente.
Quali caratteristiche migliorano le prestazioni pratiche?
Le apparecchiature di protezione elettrica non vengono valutate solo in base alla loro corrente nominale. La costruzione meccanica, il design dei terminali, i materiali dei contatti, il metodo di montaggio e le disposizioni di controllo dell'arco interno possono tutti influire sull'utilizzabilità pratica.
- Elevato potere di interruzione:Una specifica da 15 kA fornisce una maggiore capacità di interruzione di cortocircuito rispetto a molti MCB convenzionali a basso potere di interruzione.
- Terminali per cavi di grandi dimensioni:La serie DAB7-125 è progettata con terminali di grandi dimensioni adatti per conduttori in rame e alluminio fino a 35 mm² secondo le informazioni pubblicate dal produttore.
- Meccanismo senza intervento:L'interruttore può mantenere la sua funzione protettiva anche quando il meccanismo operativo viene mantenuto in posizione ON.
- Indicazione del contatto positivo:Una chiara indicazione dello stato del contatto può facilitare l'ispezione e la manutenzione.
- Funzionamento magnetotermico:Diverse condizioni di sovracorrente possono essere affrontate attraverso meccanismi di intervento complementari.
- Montaggio su guida DIN:Il montaggio modulare semplifica l'installazione all'interno di apparecchiature di distribuzione compatibili.
- Custodia ignifuga:Le informazioni DAB7-125 pubblicate specificano un materiale dell'alloggiamento ignifugo PA66.
Questi dettagli sono importanti per i distributori e gli integratori di sistema perché l'efficienza e la manutenibilità dell'installazione possono influenzare l'esperienza operativa totale, non solo il prezzo di acquisto iniziale.
Dove può essere utilizzato un MCB 125 15KA?
Un interruttore automatico ad alto potere di interruzione da 125 A può essere preso in considerazione per i sistemi di distribuzione elettrica in cui la corrente del circuito e il livello di guasto rientrano nell'intervallo operativo specificato del dispositivo. Gli ambienti applicativi tipici possono includere strutture industriali, edifici commerciali, pannelli di distribuzione di apparecchiature e altri circuiti a corrente più elevata.
| Applicazione | Requisito tipico | Vantaggio potenziale |
|---|---|---|
| Distribuzione industriale | Carichi di corrente più elevati e condizioni di guasto impegnative | Elevata capacità di corrente con protezione da cortocircuito |
| Edifici commerciali | Protezione affidabile della distribuzione | Protezione modulare compatta per circuiti di distribuzione |
| Sistemi di macchinari | Protezione per apparecchiature elettriche e alimentatori | Risposta alle sovracorrenti termiche e magnetiche |
| Pannelli di distribuzione | Dispositivi di protezione salvaspazio | Installazione su guida DIN e costruzione modulare |
| Attrezzature ad alta intensità energetica | Corrente nel circuito più elevata | Configurazione con corrente nominale fino a 125 A a seconda del modello selezionato |
L'idoneità all'applicazione deve essere sempre confermata rispetto al progetto elettrico completo. La tensione, la frequenza, la corrente di guasto prevista, le dimensioni del conduttore, la temperatura ambiente, la configurazione dei poli e le regole di installazione applicabili possono modificare la scelta dell'interruttore appropriato.
Specifiche chiave da esaminare
Gli acquirenti spesso si concentrano su “125A” e “15kA” perché sono facili da capire. Tuttavia, gli appalti professionali richiedono una revisione più ampia delle specifiche.
| Specifica | Domanda d'acquisto |
|---|---|
| Corrente nominale | La classificazione selezionata corrisponde al carico del circuito e alla capacità del conduttore calcolati? |
| Potere di interruzione | La capacità specificata di 15 kA è adatta alla corrente di guasto prevista? |
| Tensione nominale | L'interruttore corrisponde alla tensione del sistema e alla disposizione di distribuzione? |
| Numero di poli | Il circuito richiede 1P, 2P, 3P, 4P o un'altra configurazione? |
| Curva di viaggio | La caratteristica di rilascio selezionata è compatibile con il carico collegato? |
| Norma applicabile | Il prodotto soddisfa gli standard richiesti per il mercato di destinazione e l'installazione? |
| Capacità del terminale | I terminali possono accogliere in sicurezza il conduttore specificato? |
| Metodo di installazione | È necessario il montaggio su guida DIN o un'altra disposizione di montaggio? |
Ad esempio, IEC 60947-2 e IEC/EN 60898-1 utilizzano classificazioni e quadri di prova diversi per gli interruttori automatici. I dati pubblicati dai produttori possono quindi contenere sia la terminologia Icu che quella Icn a seconda dello standard e della categoria del prodotto. L'acquirente deve verificare esattamente quale classificazione si applica alla tensione e alle condizioni operative dell'installazione prevista.
Come selezionare la giusta configurazione
La scelta di un interruttore automatico miniaturizzato 125 15KA dovrebbe iniziare dall'impianto elettrico piuttosto che dal catalogo prodotti. Un semplice processo di selezione può ridurre il rischio di disadattamento dell'interruttore al circuito.
- Determinare la corrente di progetto.Calcolare la corrente di carico continua e intermittente prevista.
- Controllare la classificazione del conduttore.Il dispositivo di protezione deve essere coordinato con la corrente consentita del cavo nelle condizioni di installazione effettive.
- Determinare la corrente di cortocircuito prevista.Il potere di interruzione selezionato dovrebbe essere adeguato al livello di guasto nel punto di installazione.
- Confermare tensione e frequenza.Assicurarsi che l'interruttore sia adatto all'impianto elettrico.
- Seleziona la disposizione dei poli.Considerare i requisiti per i conduttori di fase e neutro.
- Esaminare le caratteristiche del viaggio.La curva di intervento deve essere adatta al carico collegato e alle condizioni di spunto previste.
- Confermare standard e certificazioni.Verificare i requisiti del mercato di riferimento, le specifiche del progetto e le normative elettriche locali.
- Verificare la compatibilità fisica.Confermare dimensioni, dimensioni del terminale, compatibilità con guida DIN e spaziatura tra i pannelli.
Considerazioni sull'installazione e sulla manutenzione
Una corretta installazione è essenziale per qualsiasi dispositivo di protezione ad alta corrente. Anche un interruttore ben progettato non può compensare conduttori di dimensioni errate, terminali allentati, involucri inadeguati o pratiche di installazione improprie.
- Verificare il modello e la potenza nominale dell'interruttore prima dell'installazione.
- Isolare l'alimentazione elettrica e seguire la procedura di sicurezza applicabile.
- Verificare che la sezione del conduttore sia compatibile con il terminale.
- Preparare correttamente i conduttori ed evitare estremità dei cavi danneggiate o spelate in modo improprio.
- Stringere i terminali secondo i requisiti specificati dal produttore.
- Assicurarsi che l'interruttore sia montato saldamente sulla guida DIN compatibile.
- Verificare che la custodia offra protezione e spazio adeguati.
- Ispezionare periodicamente i terminali per rilevare eventuali segni di surriscaldamento, scolorimento o allentamento meccanico.
- Testare il sistema di protezione in base ai requisiti di manutenzione dell'installazione.
I programmi di manutenzione dovrebbero riflettere l'ambiente e il ciclo di lavoro. Le installazioni industriali con carichi elevati, commutazioni frequenti, polvere, vibrazioni o temperature elevate possono richiedere ispezioni più frequenti rispetto ai sistemi di distribuzione interni con carichi leggeri.
Problemi comuni e preoccupazioni sull'acquisto
Gli acquirenti di MCB ad alta corrente incontrano spesso diverse sfide pratiche. Affrontare questi problemi prima dell’appalto può prevenire ritardi e problemi di installazione.
Alcuni elenchi di prodotti menzionano solo un generico “alto potere di interruzione”. Gli acquirenti devono richiedere la valutazione esatta, lo standard, la tensione e la base di prova.
Selezionare 125 A senza verificare la capacità del cavo e la corrente di progetto effettiva può creare problemi di coordinamento.
I conduttori più grandi richiedono terminali progettati per accettare l'area della sezione trasversale richiesta. La compatibilità del terminale deve essere confermata prima dell'acquisto.
Gli acquirenti internazionali spesso necessitano di specifiche tecniche, certificazioni, disegni e informazioni sul prodotto per l'approvazione del progetto.
Un fornitore professionale dovrebbe essere in grado di fornire dati di prodotto chiari e aiutare gli acquirenti a comprendere le differenze tra corrente nominale, potere di interruzione, caratteristiche di intervento e requisiti di installazione.
Perché Shanghai DaDa Electric Co., Ltd.?
Shanghai DaDa Electric Co., Ltd.sviluppa e produce prodotti di protezione dei circuiti per applicazioni elettriche industriali e commerciali. Il portafoglio di prodotti pubblicati comprende MCB, MCCB, RCBO, RCCB e relative apparecchiature di protezione dei circuiti.
La serie DAB7-125 è posizionata per applicazioni che richiedono una maggiore capacità di corrente e un'elevata capacità di interruzione in cortocircuito. Le specifiche pubblicate includono un elevato potere di interruzione di 15 kA, funzione di sgancio magnetotermico, design con limitazione di corrente, indicazione del contatto positivo e terminali adatti per conduttori più grandi. :contentReference[oaicite:1]{index=1}
Le informazioni sulla fabbrica del produttore descrivono anche laboratori dedicati di stampaggio, saldatura a punti, rivettatura, stampaggio a iniezione e assemblaggio, che supportano la produzione di prodotti MCB e MCCB. :contentReference[oaicite:2]{index=2}
Per distributori, grossisti di materiale elettrico, quadristi e clienti OEM, questo tipo di capacità produttiva può essere utile quando la fornitura coerente di prodotti, la documentazione tecnica e il supporto per la configurazione sono parti importanti di una decisione di acquisto.
| Requisito dell'acquirente | Caratteristica DAB7-125 rilevante |
|---|---|
| Protezione del circuito ad alta corrente | Corrente nominale fino a 125A |
| Requisiti di cortocircuito più elevati | Fino a 15kA di potere di interruzione in base alle informazioni sul prodotto pubblicate |
| Protezione da sovraccarico | Funzione intervento termico |
| Risposta al cortocircuito | Funzione di viaggio magnetico |
| Conduttori più grandi | Capicorda di grandi dimensioni progettati per conduttori fino a 35 mm² secondo le informazioni del produttore |
| Installazione a pannello | Design modulare per il montaggio su guida DIN |
Le specifiche del prodotto devono essere sempre confermate confrontandole con la documentazione tecnica più recente prima dell'approvazione finale del progetto, soprattutto quando l'interruttore sarà installato in un ambiente ad alta corrente di guasto o in un sistema elettrico regolamentato.
Domande frequenti
15KA si riferisce a un potere di interruzione di cortocircuito di 15kA nelle condizioni di prova specificate applicabili. Indica il livello di corrente di cortocircuito potenziale che il dispositivo è progettato per interrompere in base alla classificazione e allo standard applicabili.
No. La selezione deve considerare la capacità del conduttore, le caratteristiche del carico, la tensione del sistema, le condizioni ambientali, la corrente di guasto, la configurazione dei poli e i requisiti elettrici applicabili.
125A è associata alla corrente nominale dell'interruttore, mentre 15kA si riferisce alla sua capacità di interruzione in cortocircuito. Descrivono diverse caratteristiche del dispositivo di protezione.
Può essere preso in considerazione per circuiti di distribuzione industriale idonei quando l'impianto elettrico rientra nei valori nominali e nei requisiti di installazione specificati del prodotto.
No. Il potere di interruzione è solo un fattore di selezione. È inoltre necessario valutare la tensione, la corrente nominale, le caratteristiche di intervento, il coordinamento dei conduttori, la configurazione dei poli e le condizioni di installazione.
La protezione termica affronta condizioni di sovraccarico prolungato, mentre la protezione magnetica risponde rapidamente a condizioni di guasto ad alta corrente come i cortocircuiti.
Le informazioni DAB7-125 pubblicate da Shanghai DaDa Electric affermano che i suoi terminali per cavi di grandi dimensioni sono adatti per cavi in rame e alluminio fino a 35 mm². L'esatta disposizione dei conduttori deve essere sempre confermata con la documentazione tecnica attuale prima dell'installazione.
Gli acquirenti dovranno richiedere la scheda tecnica, le norme applicabili, la tensione nominale, i dati sul potere di interruzione, le caratteristiche di viaggio, i disegni dimensionali, le informazioni sui terminali, le certificazioni e i dettagli dell'imballaggio rilevanti per il mercato di destinazione.
Considerazioni finali
Un interruttore automatico miniaturizzato 125 15KA soddisfa una combinazione specifica di requisiti: capacità di corrente relativamente elevata e capacità di interruzione di cortocircuito migliorata. Per gli ingegneri e i team di acquisto, comprendere cosa rappresenta ciascuna valutazione è essenziale per prendere la decisione tecnica corretta.
Le considerazioni più importanti vanno oltre le cifre “125A” e “15kA”. Una valutazione completa dovrebbe includere tensione nominale, corrente di guasto, caratteristiche di intervento, configurazione dei poli, compatibilità dei conduttori, standard applicabili, ambiente di installazione e dimensioni fisiche.
La serie DAB7-125 di Shanghai DaDa Electric Co., Ltd. combina protezione da alta corrente con funzionamento magnetotermico, design a limitazione di corrente, terminali per cavi di grandi dimensioni e una capacità di interruzione pubblicata fino a 15 kA. Queste caratteristiche rendono il prodotto rilevante per una vasta gamma di applicazioni di distribuzione industriale e commerciale se correttamente abbinato all'impianto elettrico.
