UNMCCB con protezione dalle perditecombina le funzioni degli interruttori automatici scatolati convenzionali con la protezione della corrente differenziale in un'unica soluzione coordinata. Per gli edifici commerciali, gli impianti industriali, i produttori di apparecchiature e gli appaltatori elettrici, questo può risolvere una sfida comune: proteggere un circuito di alimentazione da sovraccarichi e cortocircuiti e allo stesso tempo rilevare correnti di dispersione potenzialmente pericolose.
La chiave non è semplicemente scegliere un interruttore con più funzioni. Il dispositivo deve corrispondere alla tensione del sistema, alla corrente nominale, alle condizioni di cortocircuito, alla configurazione dei poli, all'impostazione della corrente di dispersione, all'ambiente di installazione e ai requisiti di coordinamento. Questa guida spiega come funziona la tecnologia, quali problemi risolve e cosa devono verificare gli acquirenti prima di specificare un MCCB con protezione dalle perdite.
Sommario
- 1. Cos'è un MCCB con protezione dalle perdite?
- 2. Come funziona la protezione dalle perdite?
- 3. Quali problemi elettrici può risolvere?
- 4. Perché combinare MCCB e protezione dalle perdite?
- 5. Dove viene utilizzato un MCCB con protezione dalle perdite?
- 6. Cosa dovrebbero controllare gli acquirenti prima della selezione?
- 7. Spiegazione dei parametri chiave
- 8. MCCB con protezione dalle perdite rispetto a dispositivi di protezione separati
- 9. Considerazioni sull'installazione e sulla manutenzione
- 10. Shanghai DaDa Electric Co., Ltd. e soluzioni di protezione dalle perdite
- 11. Domande frequenti
- 12. Conclusione
1. Cos'è un MCCB con protezione dalle perdite?
Un interruttore automatico scatolato, comunemente chiamato MCCB, è progettato per proteggere i circuiti elettrici a bassa tensione da condizioni quali sovraccarico e cortocircuito. A differenza di un interruttore di protezione di base, un MCCB può essere selezionato in un'ampia gamma di valori di corrente e capacità di interruzione, rendendolo adatto ai sistemi di distribuzione commerciali e industriali.
UNMCCB con protezione dalle perditeaggiunge il rilevamento della corrente residua o della dispersione a terra a queste funzioni di protezione convenzionali. Quando viene rilevata una corrente di dispersione anomala che raggiunge il livello operativo configurato, il meccanismo di protezione può avviare uno sgancio e disconnettere il circuito interessato.
Questa combinazione è particolarmente utile quando i progettisti elettrici desiderano più livelli di protezione senza creare una disposizione dei pannelli inutilmente complicata. I prodotti commerciali sono disponibili come soluzioni integrate con MCCB e corrente differenziale o come MCCB combinati con moduli di corrente differenziale compatibili. La norma IEC 60947-2 include i requisiti per gli interruttori automatici che incorporano la protezione della corrente residua, mentre i produttori possono fornire configurazioni e intervalli di regolazione diversi.
2. Come funziona la protezione dalle perdite?
In un circuito elettrico sano, la corrente che scorre attraverso i conduttori in uscita dovrebbe corrispondere in modo appropriato alla corrente che ritorna attraverso il circuito. Una condizione di dispersione si verifica quando parte della corrente segue un percorso involontario, ad esempio attraverso il deterioramento dell'isolamento, un'apparecchiatura collegata o una persona che entra in contatto con una parte sotto tensione.
La protezione dalle perdite monitora la corrente residua associata a questo squilibrio. Se la corrente differenziale misurata supera la soglia operativa configurata del dispositivo, il sistema di protezione invia un segnale di intervento al meccanismo MCCB.
A seconda del design del prodotto, la protezione dalle perdite può fornire corrente operativa residua regolabile, ritardo, funzionalità di test, indicazione di allarme o altre funzioni di monitoraggio. I prodotti commerciali per la protezione dalle perdite MCCB dimostrano che le impostazioni di sensibilità e ritardo possono variare in modo significativo a seconda dell'applicazione prevista.
Perché è diverso dalla protezione da sovraccarico?
La protezione da sovraccarico e la protezione dalle perdite rispondono a diversi problemi. Un circuito sovraccarico può assorbire corrente eccessiva perché sono collegati troppi carichi o perché l'apparecchiatura funziona oltre la capacità prevista. Un guasto di dispersione, tuttavia, riguarda la corrente che fuoriesce dal percorso conduttivo previsto.
Pertanto, il semplice aumento della capacità di protezione da sovraccarico non fornisce automaticamente un'adeguata protezione dalle perdite. Le due funzioni dovrebbero essere considerate separatamente quando si progetta un sistema di distribuzione elettrica.
3. Quali problemi elettrici può risolvere?
Le apparecchiature elettriche utilizzate nelle fabbriche, negli edifici commerciali e nei progetti infrastrutturali possono funzionare per lunghi periodi in condizioni impegnative. Umidità, polvere, invecchiamento dell'isolamento, danni meccanici, errori di installazione e deterioramento delle apparecchiature possono tutti contribuire a percorsi di corrente anomali.
Un isolamento danneggiato o invecchiato può creare percorsi di corrente indesiderati che potrebbero non comportarsi come un cortocircuito convenzionale.
La protezione della corrente residua può aiutare a rilevare condizioni di dispersione che richiedono una rapida disconnessione del circuito.
La combinazione delle funzioni di protezione può semplificare la disposizione rispetto all'utilizzo di più componenti indipendenti.
Il livello di protezione effettivo dipende dall'impianto elettrico completo, dalla configurazione del dispositivo e dalle condizioni di installazione. Un MCCB con protezione dalle perdite dovrebbe quindi essere trattato come una parte di uno schema di protezione adeguatamente progettato piuttosto che come una soluzione universale per ogni rischio elettrico.
4. Perché combinare MCCB e protezione dalle perdite?
Per molti progetti elettrici, l'attrattiva principale è la capacità di soddisfare diversi requisiti di protezione all'interno di una disposizione coordinata dei dispositivi. Ciò può essere utile laddove lo spazio del pannello, il tempo di installazione e il coordinamento del sistema sono importanti.
1. Molteplici funzioni di protezione
Un dispositivo opportunamente configurato può fornire protezione da sovraccarico, cortocircuito e corrente residua all'interno della stessa architettura di protezione. Ciò rende più semplice per gli ingegneri stabilire una strategia di protezione definita per un circuito di alimentazione o distribuzione.
2. Design del pannello più efficiente
Componenti di protezione integrati o strettamente abbinati possono ridurre la necessità di dispositivi, cablaggi e disposizioni di montaggio separati. I produttori di MCCB con protezione da corrente differenziale evidenziano specificamente l'installazione compatta e i requisiti ridotti dei componenti come vantaggi pratici.
3. Protezione regolabile
Alcuni prodotti forniscono soglie di corrente residua regolabili e ritardi temporali. Ciò consente di adattare la disposizione di protezione a circuiti diversi invece di fare affidamento su un'impostazione fissa per ogni applicazione.
4. Pianificazione del sistema più semplice
Quando i requisiti di sovraccarico, cortocircuito e dispersione vengono considerati insieme, gli ingegneri possono valutare la strategia di protezione completa invece di selezionare i singoli componenti in modo indipendente.
5. Dove viene utilizzato un MCCB con protezione dalle perdite?
L'applicazione appropriata dipende dal progetto elettrico, dai requisiti locali e dalle specifiche del prodotto. Le aree di applicazione tipiche includono:
- Quadri di distribuzione per edifici commerciali
- Sistemi di distribuzione dell'energia industriale
- Attrezzature di produzione in fabbrica
- Alimentatori di motori e macchinari
- Officine e impianti di produzione
- Impianti di infrastrutture e servizi
- Apparecchiature elettriche che richiedono il monitoraggio delle dispersioni verso terra
- Sistemi di distribuzione in cui lo spazio del pannello è limitato
- Progetti che richiedono protezione coordinata da sovraccarico, cortocircuito e corrente residua
Gli MCCB sono ampiamente utilizzati nella distribuzione industriale e commerciale poiché i loro valori nominali di corrente e le capacità di interruzione possono coprire applicazioni che vanno oltre la gamma tipica dei piccoli interruttori automatici derivati.
6. Cosa dovrebbero controllare gli acquirenti prima della selezione?
La scelta di un MCCB con protezione dalle perdite basata solo sull'amperaggio nominale può creare problemi durante l'installazione. Gli acquirenti devono fornire al produttore o all'ingegnere elettrico informazioni di sistema sufficienti prima di confermare un modello.
- Corrente nominale:Determinare il carico continuo previsto e selezionare una corrente nominale adeguata in base al progetto completo del circuito.
- Voltaggio operativo:Confermare la tensione del sistema e se il prodotto è adatto all'applicazione CA prevista.
- Numero di poli:Verificare se il sistema richiede 3P, 4P o un'altra configurazione.
- Capacità di cortocircuito:Verificare la corrente di guasto potenziale disponibile e assicurarsi che l'interruttore abbia un potere di interruzione adeguato.
- Sensibilità alle perdite:Determinare la corrente operativa residua necessaria per la strategia di protezione prevista.
- Ritardo temporale:Considerare se è necessario un funzionamento istantaneo o una risposta ritardata per il coordinamento con i dispositivi a monte o a valle.
- Condizioni di installazione:Esaminare la temperatura ambiente, la custodia, l'umidità, l'altitudine e altri fattori ambientali rilevanti.
- Standard e certificazioni:Confermare gli standard e le approvazioni richieste nel mercato di riferimento.
7. Spiegazione dei parametri chiave
I seguenti parametri sono particolarmente importanti quando si confrontano diversi prodotti di protezione dalle perdite di MCCB.
| Parametro | Perché è importante | Cosa dovrebbero confermare gli acquirenti |
|---|---|---|
| Corrente nominale (In) | Definisce il livello di corrente che l'interruttore è progettato per sopportare in condizioni specificate. | Abbinare l'interruttore al carico del circuito e al design del conduttore. |
| Tensione nominale (Ue) | Definisce la tensione operativa elettrica per l'applicazione. | Confermare la compatibilità con la tensione del sistema. |
| Capacità di interruzione | Indica la corrente di guasto che l'interruttore può interrompere in sicurezza in condizioni di prova specificate. | Confrontare la potenza nominale del prodotto con la corrente di cortocircuito disponibile. |
| Impostazione della corrente di dispersione | Determina il livello di corrente residua al quale opera la protezione dalle perdite. | Confermare la sensibilità e l'intervallo di regolazione richiesti. |
| Ritardo | Può aiutare a coordinare la protezione dalle perdite con altri dispositivi di protezione. | Verificare se la risposta richiesta è istantanea o ritardata. |
| Numero di poli | Determina quali conduttori vengono commutati e protetti. | Confermare la configurazione 3P, 4P o altra configurazione richiesta. |
| Standard | Fornisce un quadro per le prestazioni e i test del prodotto. | Verificare i requisiti IEC, regionali e di progetto applicabili. |
Ad esempio, gli attuali prodotti commerciali con protezione differenziale possono offrire diverse combinazioni di corrente nominale, configurazione dei poli, tensione operativa e potere di interruzione. Queste specifiche dovrebbero sempre essere confrontate con la scheda tecnica del prodotto reale piuttosto che desunte dalla sola categoria di prodotto.
8. MCCB con protezione dalle perdite rispetto a dispositivi di protezione separati
Sia i dispositivi di protezione integrati che quelli separati possono essere tecnicamente appropriati. La configurazione migliore dipende dall'architettura elettrica del progetto, dai requisiti di spazio, dalla strategia di coordinamento e dalle preferenze di approvvigionamento.
| Considerazione | MCCB con protezione dalle perdite | Disposizione di protezione separata |
|---|---|---|
| Disposizione del pannello | Può fornire una disposizione compatta. | Potrebbe richiedere ulteriore spazio di montaggio. |
| Cablaggio | Può ridurre l'interconnessione tra componenti di protezione separati. | Potrebbe richiedere cablaggio e coordinamento aggiuntivi. |
| Funzioni di protezione | Progettato attorno a un sistema di protezione combinata. | Le funzioni possono essere selezionate in modo indipendente. |
| Manutenzione | Un minor numero di componenti separati può semplificare l'ispezione. | I singoli componenti possono essere sostituiti separatamente a seconda del design. |
| Personalizzazione | Dipende dalle configurazioni disponibili dell'interruttore e della protezione dalle perdite. | Può offrire flessibilità combinando diversi dispositivi. |
Il punto importante è che l’integrazione non significa automaticamente idoneità. La combinazione scelta deve comunque soddisfare i requisiti elettrici dell'impianto.
9. Considerazioni sull'installazione e sulla manutenzione
L'installazione corretta è importante tanto quanto la scelta dell'interruttore corretto. Anche un MCCB ben progettato con protezione dalle perdite potrebbe non fornire le prestazioni previste se il cablaggio, la disposizione di messa a terra, le impostazioni o l'ambiente di installazione non sono corretti.
Controllare attentamente il cablaggio
Seguire lo schema elettrico e le istruzioni di installazione del produttore. I conduttori di fase e neutro, ove applicabile, devono essere disposti correttamente affinché il sistema di rilevamento della corrente differenziale funzioni come previsto.
Verificare l'impostazione della perdita
Non dare per scontato che l'impostazione più bassa della corrente di dispersione disponibile sia automaticamente appropriata. L'impostazione deve corrispondere alla funzione di protezione prevista e alle caratteristiche elettriche del circuito.
Considera la selettività
I grandi sistemi di distribuzione possono contenere più dispositivi di protezione. Le loro caratteristiche operative dovrebbero essere riviste insieme in modo che un guasto appropriato a valle non disconnetta inutilmente una porzione molto più ampia dell'impianto.
Eseguire test funzionali
Laddove il prodotto fornisce una funzione di test, il test deve seguire la procedura consigliata dal produttore e i requisiti applicabili all'installazione. Alcuni dispositivi differenziali forniscono funzioni di test e funzioni di monitoraggio aggiuntive.
10. Shanghai DaDa Electric Co., Ltd. e soluzioni di protezione dalle perdite
Shanghai DaDa Electric Co., Ltd. fornisce soluzioni MCCB progettate per applicazioni in cui la protezione convenzionale del circuito e la protezione dalle perdite devono lavorare insieme. La serie DAM1L è un esempio di MCCB con protezione differenziale integrata, progettato per applicazioni che includono sistemi elettrici di edifici, siti industriali e altri ambienti di distribuzione a bassa tensione.

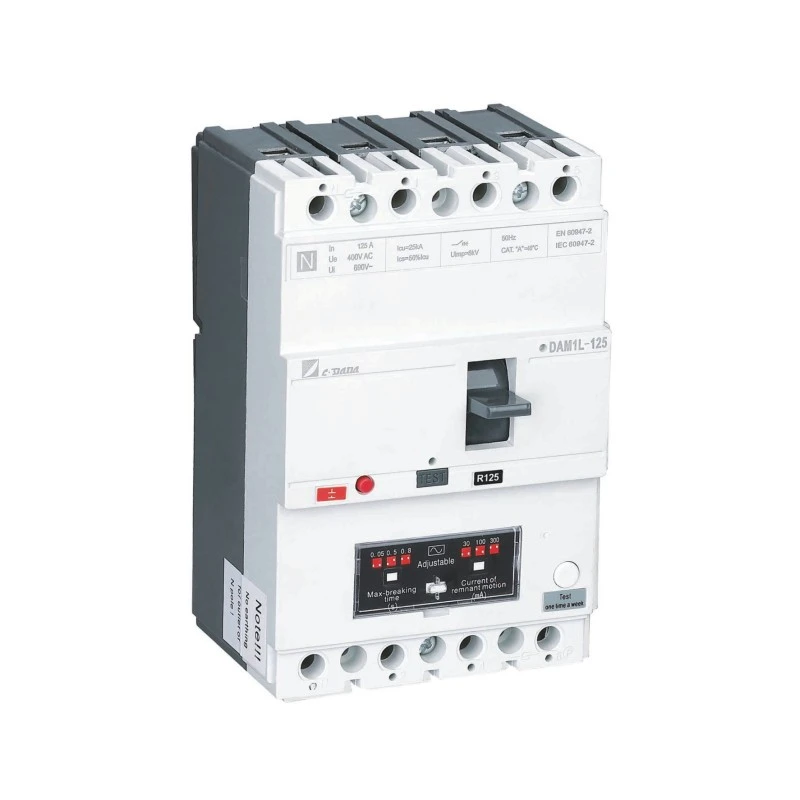

Le informazioni sul prodotto indicano configurazioni come la struttura quadripolare, un ampio intervallo di corrente nominale e la protezione differenziale regolabile. A seconda del modello, la corrente operativa di dispersione può essere configurata in un intervallo specifico, consentendo di adattare la strategia di protezione alle diverse applicazioni.
Per acquirenti, distributori, quadristi e appaltatori elettrici esteri, l'approccio più utile è fornire al fornitore i requisiti del progetto prima di richiedere un preventivo. Ciò aiuta a determinare se la corrente nominale, la disposizione dei poli, l'impostazione delle perdite, il potere di interruzione e la certificazione richiesti sono disponibili nella configurazione prevista.
Informazioni da includere in una richiesta
- Corrente nominale richiesta
- Tensione e frequenza del sistema
- Numero di poli
- Sensibilità richiesta alla corrente di dispersione
- Funzione di ritardo richiesta
- Corrente di cortocircuito prevista o potere di interruzione richiesto
- Ambiente di installazione
- Mercato di riferimento e requisiti di certificazione
- Quantità richiesta
- Requisiti OEM o personalizzati, se applicabili
Fornire questi dettagli all'inizio può rendere la comunicazione tecnica più efficiente e ridurre il rischio di selezionare un interruttore che non corrisponde all'installazione finale.
11. Domande frequenti
La protezione dalle perdite rileva la corrente residua causata da un percorso di corrente involontario e può avviare l'intervento dell'interruttore quando viene raggiunta la soglia operativa configurata. Risolve una condizione diversa dalla protezione convenzionale da sovraccarico e cortocircuito.
No. Un normale MCCB fornisce funzioni come protezione da sovraccarico e cortocircuito, mentre una configurazione con protezione dalle perdite aggiunge rilevamento e protezione della corrente residua.
La protezione dalle perdite può aiutare a rilevare determinati percorsi di corrente anomali che potrebbero contribuire a rischi elettrici. Tuttavia, la prevenzione incendi dipende dall'impianto elettrico completo, dalle condizioni dell'apparecchiatura, dalle impostazioni di protezione e dalle misure di sicurezza applicabili.
Non esiste un'unica impostazione adatta per ogni installazione. Il valore appropriato dipende dall'obiettivo di protezione, dalle caratteristiche del circuito, dall'apparecchiatura e dai requisiti elettrici applicabili. L'impostazione deve essere determinata da personale qualificato.
Una configurazione di MCCB è normalmente progettata attorno alle funzioni di protezione convenzionali dell'interruttore, ma le funzioni di protezione esatte dipendono dal modello specifico e dalla configurazione dello sganciatore. Verificare sempre la documentazione tecnica del produttore.
La norma IEC 60947-2 è uno standard importante per gli interruttori automatici a bassa tensione e include requisiti relativi agli interruttori automatici che incorporano la protezione della corrente differenziale. Possono applicarsi anche standard regionali e requisiti specifici del progetto.
Sì, i modelli idonei possono essere utilizzati nelle applicazioni e nelle apparecchiature di distribuzione industriale quando i valori nominali elettrici, le caratteristiche di protezione e le specifiche ambientali corrispondono all'installazione.
Fornire la corrente, la tensione, i poli, il potere di interruzione, l'impostazione della corrente di dispersione, i requisiti di ritardo, le condizioni di installazione, la quantità e la certificazione target richiesti. Ciò fornisce al produttore informazioni sufficienti per consigliare una configurazione appropriata.
12. Conclusionee
Un MCCB con protezione dalle perdite affronta due importanti aree della protezione elettrica: protezione da sovracorrente convenzionale e rilevamento della corrente residua. Integrando queste funzioni in una soluzione coordinata, è possibile semplificare i progetti di distribuzione dell'energia in cui sono importanti la sicurezza elettrica, lo spazio nel quadro e il coordinamento del sistema.
Il passo più importante è guardare oltre il nome del prodotto. La corrente nominale, la tensione operativa, il potere di interruzione, la configurazione dei poli, la sensibilità alle perdite, il ritardo, le condizioni di installazione e gli standard applicabili sono tutti fattori che influenzano l'idoneità di un particolare MCCB per un progetto.
Per gli acquirenti che valutano MCCB protetti dalle perdite per edifici commerciali, strutture industriali, quadri di distribuzione o applicazioni OEM, lavorare direttamente sui requisiti elettrici effettivi è il modo più affidabile per identificare una configurazione adatta.
