Fornitore di interruttori automatici di alta qualità
CDADAè un produttore professionale di apparecchiature elettriche con sede in Cina. Ti invitiamo a esplorare la nostra gamma di interruttori automatici aperti, che presenta una selezione completa di specifiche ed è conforme agli standard internazionali. Attraverso un rigoroso controllo di qualità, ci impegniamo a fornirti prodotti avanzati e servizi completi.
Cos'è un interruttore automatico in aria?
Un interruttore automatico in aria (ACB) è un dispositivo di commutazione a bassa tensione per carichi pesanti progettato per proteggere i sistemi di distribuzione elettrica da sovraccarichi, cortocircuiti e guasti a terra. Operando a livelli di tensione fino a 690 V CA (50/60 Hz) con valori di corrente compresi tra 630 A e 6.300 A, gli ACB fungono da dispositivi di protezione primaria nei quadri principali, nei centri di distribuzione dell'energia e nelle infrastrutture industriali critiche.
A differenza diinterruttori automatici scatolati (MCCB), gli ACB utilizzano l'aria atmosferica come mezzo di estinzione dell'arco, impiegando sofisticati sistemi di scivolo d'arco e bobine di spegnimento magnetico per estinguere in modo sicuro le correnti di guasto. Questo design a costruzione aperta consente una visibilità completa dei componenti interni, consentendo la manutenzione preventiva ed estendendo la durata operativa a 15-20 anni o più con un'adeguata manutenzione.
Categorie e configurazioni di prodotti ACB
| Classificazione | Tipo | Intervallo corrente | Caratteristiche chiave |
| Configurazione di montaggio | Tipo fisso | 630A – 4000A | Installazione permanente, economica e compatta |
| Tipo estraibile | 630A – 6300A | Telaio estraibile, di facile manutenzione, test della posizione di servizio | |
| Configurazione del palo | 3 poli | Tutte le valutazioni | Applicazioni industriali standard, sistemi trifase |
| 4 poli | Tutte le valutazioni | Sistemi che richiedono protezione del neutro, impostazioni del neutro regolabili (corrente nominale 50-100%) | |
| Meccanismo operativo | Manuale | 630A – 3200A | Funzionamento con maniglia a molla, adatto per operazioni poco frequenti |
| A motore | 800A – 6300A | Motore universale AC/DC (110 V/220 V), funzionalità di controllo remoto, ricarica automatica della molla | |
| Tecnologia dell'unità di viaggio | Termico-Magnetico | 630A – 1600A | Protezione di base, impostazioni fisse, economica |
| LSIG elettronico | 800A – 6300A | Curve L-S-I-G regolabili basate su microprocessore, interblocco selettivo di zona, protocolli di comunicazione |
Standard di dimensione del telaio:
Telaio 1600A:630A – 1600A (Distribuzione compatta)
Telaio 3200A: 800A – 3200A (rete industriale)
Telaio 6300A: 2000A – 6300A (produzione di energia, infrastrutture)
Funzioni principali e capacità di protezione
| Funzione | Descrizione | Parametri tecnici |
| Protezione da sovraccarico (L) | Intervento a curva inversa di lunga durata | Regolabile: 0,4 – 1,0 × In, Ritardo: 1 s – 1000 s |
| Ritardo di cortocircuito (S) | Protezione selettiva da cortocircuito | Regolabile: 2 – 10 × Ir, Ritardo: 0,05 s – 0,5 s |
| Viaggio istantaneo (I) | Eliminazione dei guasti ad alta velocità | Fisso o regolabile: 5 – 20 × Ir, funzionamento <50 ms |
| Guasto a terra (G) | Rilevamento delle dispersioni verso terra | 20% – 100% di In, protezione sensibile dai guasti a terra |
| Rilascio di sottotensione | Disconnessione automatica in caso di perdita di tensione | 35% – 70% Un, ritardo regolabile |
| Protezione dalla perdita di fase | Rilevamento squilibrio trifase | Una tensione <80% su qualsiasi fase provoca lo scatto |
Ambienti applicativi e casi d'uso
| Settore industriale | Applicazione specifica | Specifiche tipiche |
| Centri dati | Ingresso principale BT, bypass UPS, accoppiatore bus | 3200A-6300A, 100 kA Icu, LSIG elettronico, abilitato alla comunicazione |
| Strutture sanitarie | Distribuzione principale dell'ospedale, sincronizzazione del generatore | Trasferimento a 4 poli, 4000 A, neutro isolato, doppia sorgente |
| Impianti di produzione | Centri controllo motori, protezione trasformatori | 1600A-3200A, elevata resistenza meccanica (oltre 10.000 cicli) |
| Edifici commerciali | Distribuzione in grattacieli, centri commerciali, aeroporti | 800A-2500A, tipo estraibile, ingombro compatto |
| Energia rinnovabile | Collezione di parchi solari, quadri di turbine eoliche | 1.000 V CA nominale, intervallo di temperatura esteso (da -25°C a +70°C) |
| Petrolio e gas | Piattaforme offshore, raffinerie, petrolchimico | Tropicalizzato (T2), resistente alla corrosione, IP54 minimo |
| Infrastruttura | Sistemi metropolitani, trazione ferroviaria, trattamento acque | Elevata resistenza agli urti/vibrazioni, compatibilità elettromagnetica |
Processo di produzione e flusso di lavoro di produzione
Sequenza di produzione di precisione
Ispezione in entrata delle materie prime → Fabbricazione dell'assemblaggio dei contatti → Costruzione dello scivolo ad arco → Assemblaggio del meccanismo → Integrazione dell'unità di viaggio → Assemblaggio primario → Calibrazione e test → Ispezione finale → Imballaggio
Fasi critiche della produzione
| Palcoscenico | Dettagli del processo | Punti di controllo qualità |
| Contatta la produzione del sistema | Contatti in rame argentato (AgNi 90/10 o AgCdO), bracci di contatto lavorati a CNC, brasatura in atmosfera controllata | Test di durezza (HV 80-120), misurazione dello spessore dell'argento (≥8μm), resistenza di contatto <50μΩ |
| Fabbricazione dello scivolo ad arco | Piastre divisorie in ceramica, guide dell'arco in acciaio, griglie deionizzanti, isolamento resistente alle alte temperature | Test di rigidità dielettrica (2,5 kV/1 min), tolleranza dimensionale ± 0,1 mm |
| Assemblea del meccanismo | Meccanismi di caricamento in acciaio armonico, sistemi di azionamento a camme, dispositivi antirichiusura | Prove di resistenza meccanica (10.000 operazioni), verifica di coppia |
| Integrazione dello sganciatore | Assemblaggio PCB, installazione trasformatore di corrente, programmazione firmware, montaggio modulo di comunicazione | Test funzionale alla corrente nominale 0,5%, 5×, 10×, precisione di temporizzazione ±5% |
| Assemblea finale | Costruzione modulare, integrazione del telaio estraibile, connessioni terminali, montaggio del contenitore | Tenuta dielettrica (3,5kV/1min), resistenza di isolamento (>100MΩ) |
Materie prime primarie e specifiche dei componenti
| Componente | Specifica del materiale | Standard dei fornitori | Proprietà chiave |
| Contatti principali | Rame elettrolitico (Cu-ETP) + Placcatura in argento (Ag 99,9%) | ASTM B152, IEC 60368 | Conduttività ≥100% IACS, resistenza all'ossidazione |
| Contatti ad arco | Rame-tungsteno (CuW 80/20) o Argento-carburo di tungsteno | ASTM B702 | Elevata resistenza all'erosione dell'arco, bassa resistenza di contatto |
| Contatta Molle | Rame berillio (CuBe2) o Acciaio inossidabile 301 | ASTM B196 | Vita a fatica >50.000 cicli, pressione di contatto costante |
| Piastre dello scivolo ad arco | Acciaio laminato a freddo SPCC + rivestimento ceramico | JISG3141 | Resistenza al calore >1000°C, deflessione dell'arco magnetico |
| Custodia isolante | BMC (Bulk Moulding Compound) Fibra di vetro DMC o SMC | UL94V-0 | Indice di tracciamento >600V, ritardante di fiamma |
| Meccanismo operativo | Acciaio al carbonio S45C, trattato termicamente | JISG4051 | Resistenza alla trazione ≥600MPa, resistente all'usura |
| Sbarre | Rame T2 (puro al 99,9%) o alluminio 6061-T6 | ASTM B187 | Densità di corrente 1,5-2,0 A/mm², stagnatura opzionale |
| Componentei elettronici | PCB di livello industriale, sensori ad effetto Hall, processori ARM | CEI 60721-3-3 | Temperatura operativa da -25°C a +70°C, conforme EMC |
| Allegato | Lamiera di acciaio CRCA (1,5-2,0 mm) + verniciatura a polvere epossidica | JIS G3141, ISO 12944 | Resistenza alla corrosione C3-C5, IP40-IP54 |
Conformità agli standard e protocolli di test
Quadro degli standard internazionali
| Standard | Ambito | Valutazioni applicabili |
| CEI 60947-2 | Quadri di bassa tensione - Interruttori automatici | Base globale per la progettazione, i test e le prestazioni degli ACB |
| EN 60947-2 | Versione armonizzata europea della norma CEI 60947-2 | Conformità alla marcatura CE, accesso al mercato UE |
| GB/T14048.2 | Standard nazionale cinese equivalente a CEI 60947-2 | Certificazione CCC, mercato cinese |
Prove di tipo obbligatorie (IEC 60947-2)
| Categoria di prova | Prova specifica | Criteri di accettazione |
| Prestazioni dielettriche | Resistenza alla frequenza di rete (2,5 kV-3,5 kV/1 min) | Nessun guasto, nessun flashover |
| Tensione di tenuta ad impulso (8kV-12kV 1,2/50μs) | Nessuna scarica disturbante | |
| Aumento della temperatura | Corrente continua alla nominale In | Temp. terminale ≤80K (argentato), ≤65K (rame nudo) |
| Interruzione per cortocircuito | Potere di interruzione ultimo (Icu) - 3 manovre | Interruzione riuscita, nessun danno permanente |
| Potere di interruzione del servizio (Ics = 50%-100% Icu) | 3 operazioni, funzionalità continua | |
| Resistenza a breve termine | Icw per 1s o 3s (stress termico e dinamico) | Nessuna deformazione, saldatura dei contatti o danno all'isolamento |
| Resistenza meccanica | Operazioni a vuoto (tipicamente 10.000-20.000 cicli) | Deriva dei parametri <5%, nessun guasto meccanico |
| Resistenza elettrica | Operazioni di carico alla corrente nominale (tipicamente 2.000-6.000 cicli) | Usura dei contatti <50%, caratteristiche di intervento costanti |
| Precisione dell'unità di sgancio | Verifica delle curve L-S-I-G | ±10% precisione corrente, ±20% precisione temporale |
| Ambientale | Caldo umido (IEC 60068-2-30), freddo, caldo secco | Funzionante dopo il condizionamento, nessuna corrosione |
Standard di controllo e ispezione della qualità in fabbrica
QC del materiale in entrata (IQC)
| Materiale | Elementi di ispezione | Piano di campionamento | Attrezzatura |
| Contatti in rame | Chemical composition, conductivity, dimensional tolerance | AQL 0,65, ISO 2859 | Spettrometro, conduttimetro, CMM |
| Placcatura in argento | Spessore (XRF), adesione (test del nastro), porosità | Controllo visivo al 100%, spessore al 5%. | Fluorescenza a raggi X, microscopio metallurgico |
| Componentei in acciaio | Durezza, resistenza alla trazione, finitura superficiale | AQL 1.0 | Durometro Rockwell, macchina di trazione |
| Componentei elettronici | Test funzionale, verifica parametri, saldabilità | 100% AOI, 5% funzionale | Misuratore LCR, oscilloscopio, ispezione a raggi X |
Controllo di qualità durante il processo (IPQC)
| Stazione | Parametri di controllo | Frequenza | Metodo |
| Assemblea dei contatti | Distanza dei contatti, pressione, allineamento | Ogni 100 unità | Dinamometro, spessimetro, comparatore ottico |
| Gruppo scivolo ad arco | Spaziatura della piastra di divisione, integrità del circuito magnetico | Ogni 50 unità | Misuratori passa/non passa, densimetro |
| Calibrazione del meccanismo | Tempo di carica della molla, forza di intervento, velocità di chiusura | Ogni unità | Banco prova automatizzato, registrazione dati |
| Programmazione dello sganciatore | Verifica della curva, test di comunicazione | 100% | Set di test di iniezione primaria, analizzatore di protocollo |
Controllo qualità finale (FQC) e QC in uscita (OQC)
| Articolo di prova | Standard | Dimensione del campione |
| Tensione di tenuta dielettrica | 3,5 kV CA/1 min | 100% |
| Resistenza di isolamento | >100 MΩ a 500 V CC | 100% |
| Resistenza di contatto | <50μΩ per polo | 100% |
| Caratteristiche temporali | Tempo di chiusura/intervento, sincronizzazione tra i poli | 100% |
| Verifica intervento sovracorrente | 3×In (istantaneo), 1,05×In (sovraccarico) | 100% |
| Funzionamento meccanico | 5 cicli chiudi-apri | 100% |
| Ispezione visiva e dimensionale | Zero difetti su dimensioni critiche | 100% |
| Integrità dell'imballaggio | Test di caduta, test di vibrazione (ISTA 3A) | AQL 1,0 per lotto |
Infrastruttura di produzione e capacità di produzione
Attrezzature di produzione avanzate
| Categoria dell'attrezzatura | Specifiche della macchina | Funzione | Capacità |
| Centro di lavoro CNC | Centro di lavoro verticale a 5 assi (Mazak/Haas) | Lavorazione a contatto di precisione, geometrie complesse | 5.000 set di contatti/mese |
| Stampaggio e formatura | Pressa progressiva da 200 tonnellate (Bruderer) | Formatura sbarre in rame, produzione molle di contatto | 10.000 componenti/giorno |
| Trattamento superficiale | Linea automatizzata di argentatura (barile/rack) | Spessore placcatura contatto 8-20μm | 2.000 kg/giorno |
| Stampaggio plastica | Macchina per lo stampaggio a iniezione BMC (300 tonnellate) | Alloggiamenti per scivoli d'arco, componenti isolanti | 5.000 pezzi/giorno |
| Automazione dell'assemblaggio | Celle di assemblaggio robotizzate (ABB/Fanuc) | Assemblaggio di meccanismi, operazioni critiche di coerenza | 500 unità/giorno per linea |
| Apparecchiature di prova | Set per test iniezione primaria (capacità 10.000 A) | Verifica del viaggio ad alta corrente | 200 unità/giorno |
| Tester di tenuta ad alta tensione (5kV AC) | Test dielettrico | 300 unità/giorno | |
| Banco prova di resistenza meccanica | Test automatizzati da 20.000 cicli | 50 unità simultanee |
Capacità produttiva e tempi di consegna
| Categoria di prodotto | Capacità mensile | Tempi di consegna standard | Capacità di ordine urgente |
| ACB di tipo fisso (630A-1600A) | 3.000 unità | 2-3 settimane | 5 giorni (componenti in stock) |
| ACB di tipo fisso (2000A-4000A) | 1.500 unità | 3-4 settimane | 7 giorni |
| Tipo estraibile ACB (800A-3200A) | 2.000 unità | 3-4 settimane | 10 giorni |
| Tipo estraibile ACB (4000A-6300A) | 800 unità | 4-6 settimane | 14 giorni |
| Configurazioni personalizzate | Base del progetto | 6-8 settimane | 4 settimane |
Struttura del team tecnico e ingegneristico
| Dipartimento | Personale | Competenza | Responsabilità |
| Ingegneria di ricerca e sviluppo | 5 ingegneri | Sistemi di alimentazione, progettazione elettromagnetica, software embedded | Sviluppo di nuovi prodotti, personalizzazione, portafoglio brevetti |
| Ingegneria di processo | 15 ingegneri | Processi produttivi, automazione, sistemi di qualità | Ottimizzazione della linea di produzione, documentazione SOP, miglioramento della resa |
| Test e convalida | 12 ingegneri | Test ad alta potenza, simulazione ambientale, ingegneria dell'affidabilità | Coordinamento delle prove di tipo, analisi dei guasti, gestione delle certificazioni |
| Ingegneria delle applicazioni | 10 ingegneri | Protezione del sistema elettrico, coordinamento selettivo, messa in servizio sul campo | Supporto tecnico al cliente, progettazione dello schema, messa in servizio del sito |
| Garanzia di qualità | 20 tecnici | ISO 9001, controllo statistico del processo | Audit dei fornitori, audit dei processi, gestione delle azioni correttive |
Certificazioni e documentazione di conformità
| Certificazione | Ente emittente | Ambito | Validità |
| ISO9001:2015 | ZHONGDA/SGS | Sistema di gestione della qualità | Sorveglianza annuale |
| Prova di tipo CEI 60947-2 | Intertek | Sicurezza e prestazioni del prodotto | Per serie di prodotti |
| Marcatura CE | Organismo Notificato (Intertek) | Accesso al mercato dell’UE | Dipendente dal design |
| CCC (Cina) | CQC | Certificazione obbligatoria cinese | Validità 5 anni |
Perché la nostra produzione ACB si distingue
La nostra struttura produttiva rappresentadue decenni di specializzazionenelle apparecchiature di distribuzione dell'energia a bassa tensione, offrendo interruttori automatici aperti che superano i parametri di riferimento del settore attraverso:
Integrazione verticale: La placcatura dei contatti interna, la lavorazione di precisione e la programmazione dello sganciatore elettronico garantiscono un controllo di qualità completo
Testare gli investimenti: Oltre 2 milioni di dollari in laboratori di test ad alta potenza in grado di verificare cortocircuiti da 150 kA
Produzione digitale: Linee di produzione integrate MES con tracciabilità completa (registrazione dei lotti, serializzazione dei componenti)
Capacità di personalizzazione: Dai rivestimenti tropicali specializzati ai protocolli di comunicazione proprietari, progettiamo secondo le specifiche
Conformità globale: Strategia di certificazione multi-standard che consente un ingresso senza soluzione di continuità sul mercato in oltre 80 paesi
Per specifiche tecniche, studi di coordinamento selettivi o pianificazione di audit di fabbrica, il nostro team di ingegneri fornisce consulenza diretta per garantire che la vostra architettura di protezione dell'alimentazione soddisfi sia le esigenze attuali che i requisiti di espansione futuri.
- View as
Interruttore automatico aria 1600A
CDADA è un produttore affidabile di interruttori automatici in aria da 1600 A, certificati CB con protezione intelligente, costruiti per esigenze di distribuzione dell'energia industriale gravosa. Realizzato con componenti di alta qualità e struttura robusta, questo interruttore automatico in aria è facile da utilizzare e manutenere e si adatta perfettamente ai sistemi di alimentazione industriali. È la scelta migliore per gli approvvigionamenti all'ingrosso e OEM, poiché offre prestazioni stabili e affidabili per tutte le esigenze di protezione dell'alimentazione industriale.
Interruttore automatico in aria da 2000 A
L'interruttore automatico in aria da 2000 A è un prodotto della fabbrica CDADA, è perfetto per l'approvvigionamento all'ingrosso e all'ingrosso, con certificazione IEC/GB. Il prodotto offre opzioni di tipo estraibile o fisso, ideali per la distribuzione di energia industriale. Diamo il benvenuto agli ordini OEM, in quanto fornitore affidabile di ACB con interfaccia di comunicazione aperta, facile da implementare nei sistemi di alimentazione.
Interruttore automatico aria 3200A
CDADA è un produttore e fornitore professionale di ACB in Cina. Questo interruttore automatico in aria da 3200 A (serie DAA2-3200) è perfetto per l'acquisto in grandi quantità, adatto per reti CA 50 Hz, 690 V. Vanta protezione intelligente e intervento selettivo preciso, con opzioni estraibili/fisse. È un ACB affidabile a bassa tensione per gli acquirenti all'ingrosso che necessitano di prestazioni di distribuzione dell'energia stabili.
Interruttore automatico aereo 4000A
L'interruttore automatico in aria 4000A è offerto dal produttore affidabile CDADA. È la scelta migliore per l'approvvigionamento di grandi quantità, progettata per sistemi di alimentazione per carichi pesanti CA 50 Hz, 690 V. Questo ACB è dotato di protezione intelligente e intervento selettivo preciso, con estrazione flessibile e configurazioni fisse. Ideale per configurazioni di quadri, accogliamo con favore ordini all'ingrosso e progetti OEM per questo ACB ad alta capacità.
Interruttore automatico aereo 6300A
Scegli CDADA come fornitore: il nostro interruttore automatico aperto 6300A è la scelta migliore per l'approvvigionamento all'ingrosso, un'unità ad alta capacità certificata IEC/GB costruita per centrali elettriche e uso industriale pesante. È disponibile nei tipi estraibili e fissi, progettati per una protezione affidabile dell'alimentazione a bassa tensione. Siamo un produttore affidabile, che accoglie progetti OEM e ordini ACB all'ingrosso per acquirenti industriali globali.

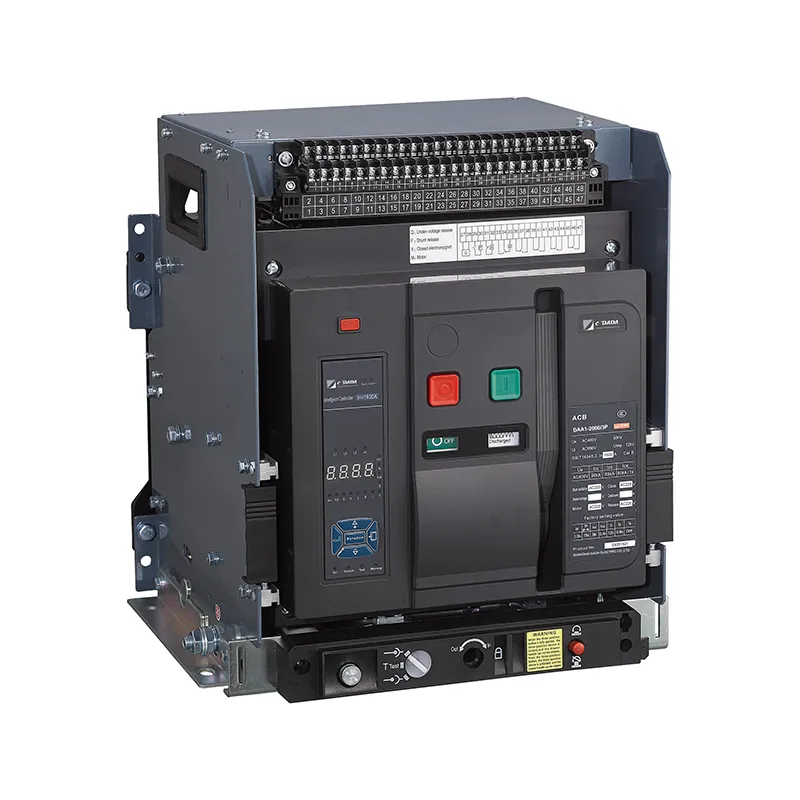

Interruttore automatico trifase
