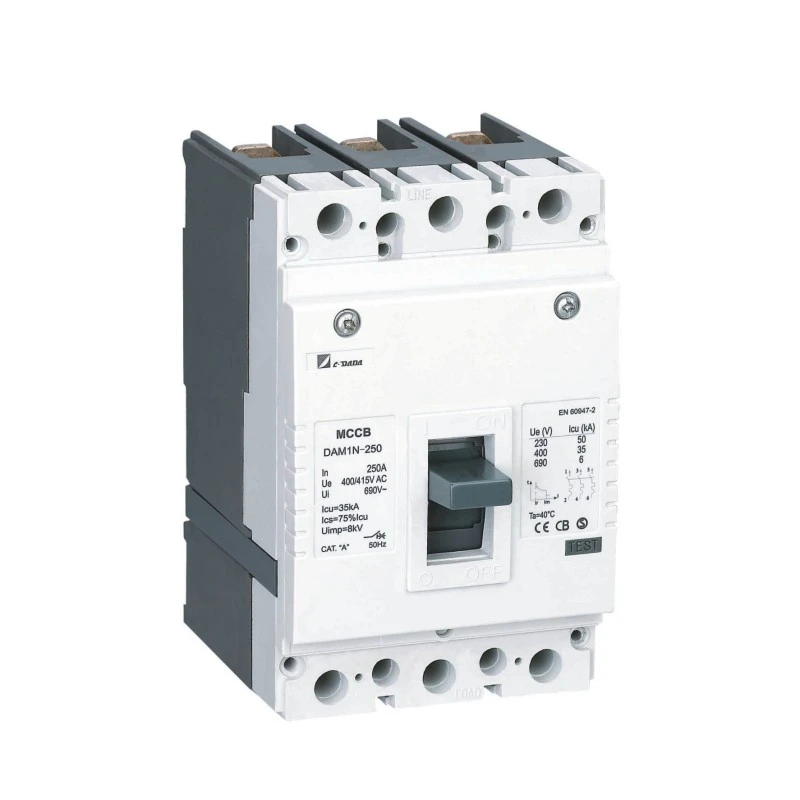

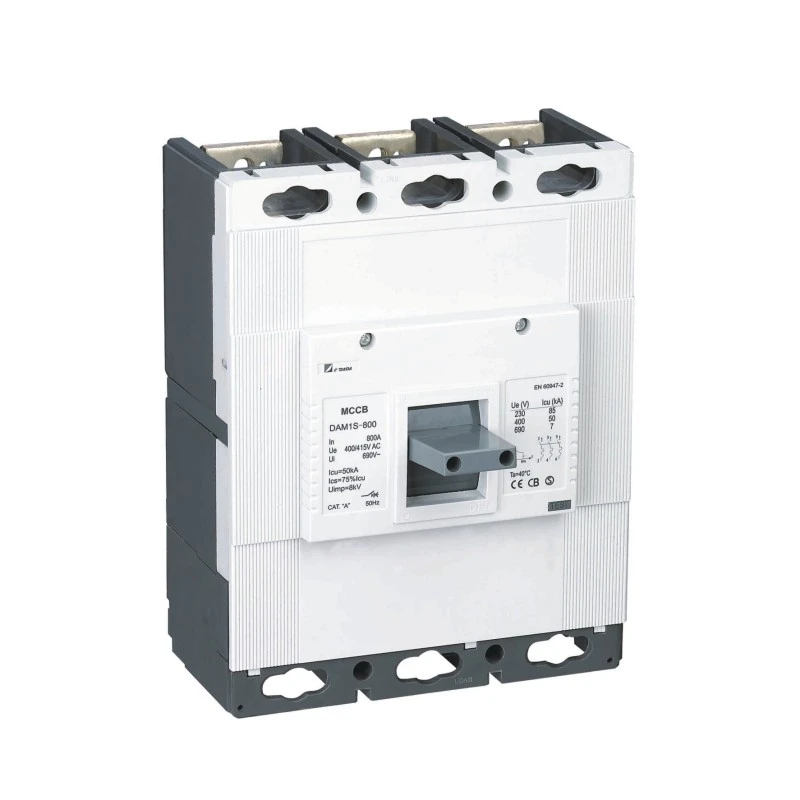

Interruttore automatico scatolato di tipo fisso

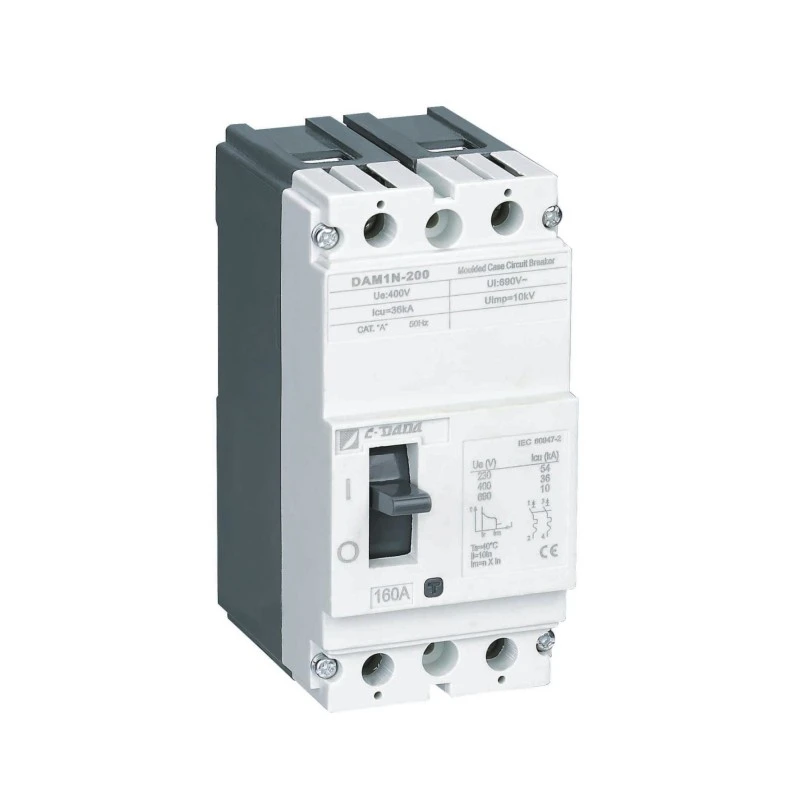

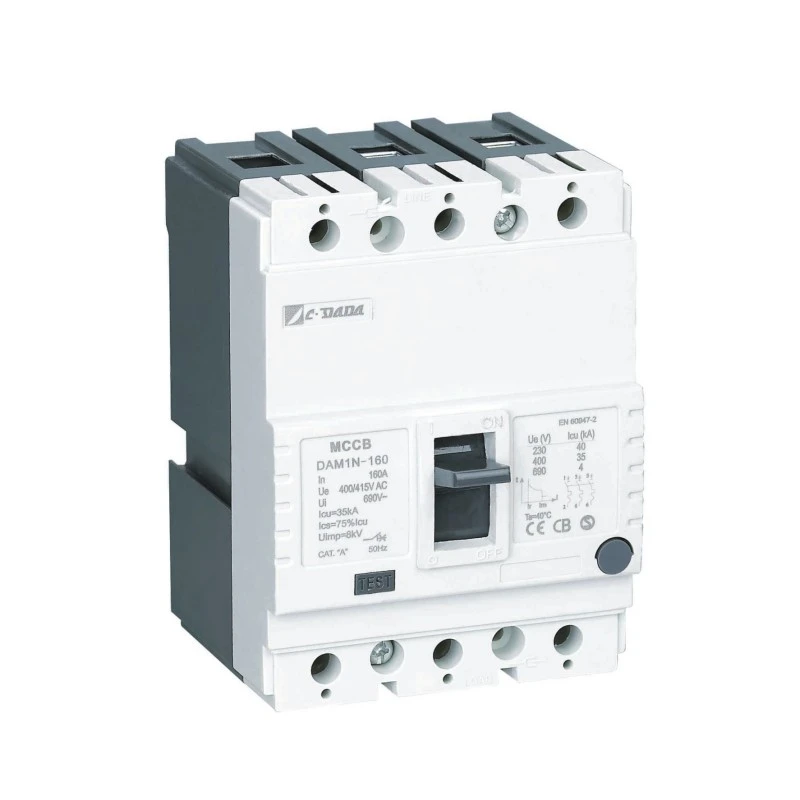

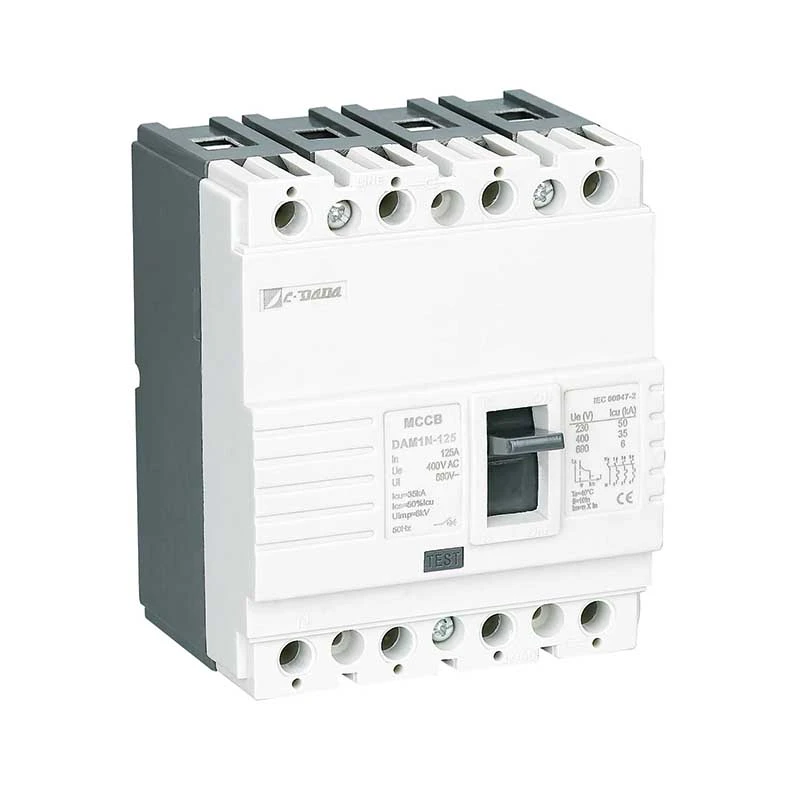

La serie DAM1 di interruttori automatici scatolati di tipo fisso (MCCB) CDADA soddisfa le esigenze di qualsiasi applicazione, dai piccoli utenti ai trasformatori industriali e all'installazione di distribuzione.

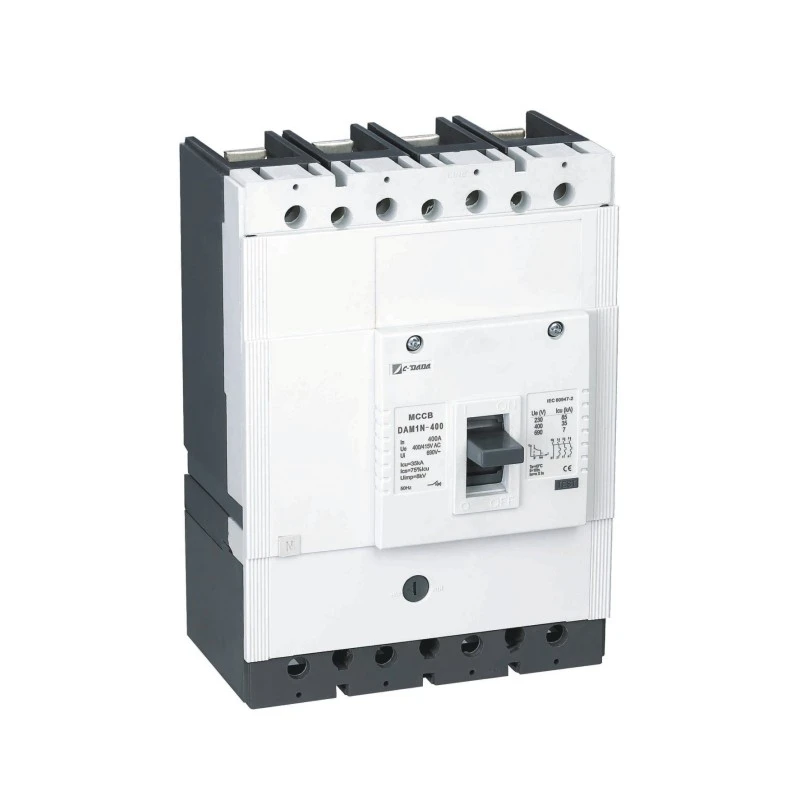

La serie DAM1 ha sette dimensioni di telaio, fino a 1600 A, potere di interruzione fino a 100 kA, tensione operativa fino a 1000 Volt, soddisfa facilmente una varietà di esigenze complete di accessori elettrici e meccanici, fornisce una varietà di soluzioni di installazione per massimizzare le esigenze di qualsiasi sistema di alimentazione.

Con certificazione globale KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 è la scelta migliore per gli stabilimenti di elettrodomestici e gli OEM di tutto il mondo.

Specifiche chiave

Parametri elettrici dell'interruttore scatolato DAM1 MCCB

● Icu: test O-t-CO (O: manovra di apertura, CO: manovra di chiusura-apertura, t: durata di attesa)

● Ics:Test O-t-CO-t-CO(O:manovra apre,CO:manovra Chiude-Apre,t:durata attesa)

★ Posizione ON/I: indica che i contatti dell'interruttore sono chiusi. In questa posizione, la leva dell'interruttore è nella posizione più alta

★ Posizione TRIP: indica che l'interruttore è aperto a causa di un guasto (sovraccarico o cortocircuito). In questo caso, la leva dell'interruttore è nella posizione centrale tra le posizioni ON e OFF. Per portare l'interruttore, che è in posizione di sgancio, in posizione ON; spingere la leva dell'interruttore verso il basso come indicato dal segno OFF

L'interruttore deve essere impostato con un "clic". Successivamente, tirare la leva come mostrato dal segnale ON per chiudere l'interruttore

★ Posizione OFF/0: indica che i contatti dell'interruttore sono aperti. In questo modo la leva dell'interruttore si trova nella posizione inferiore.

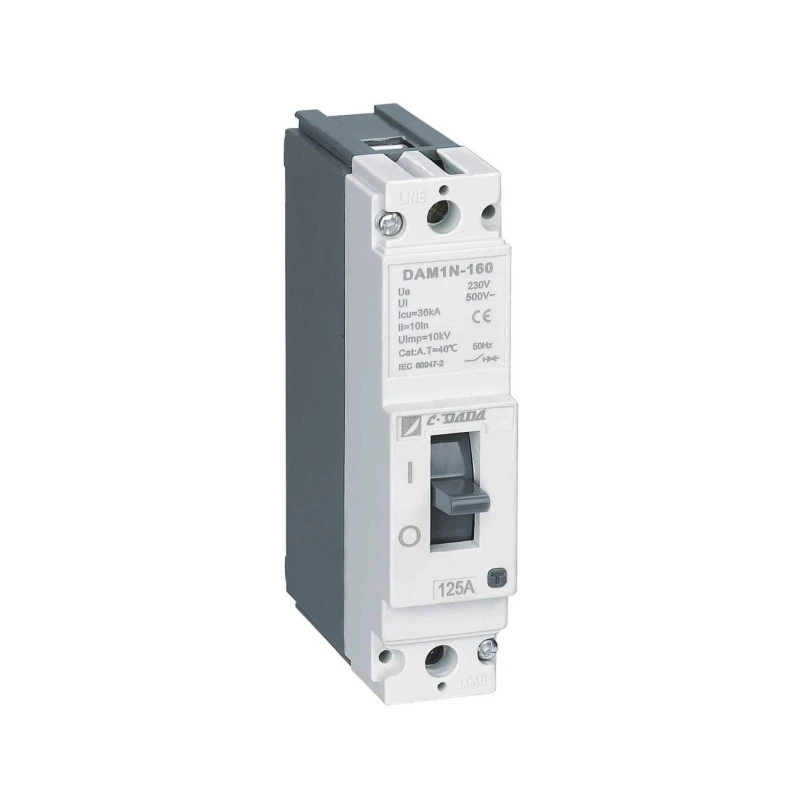

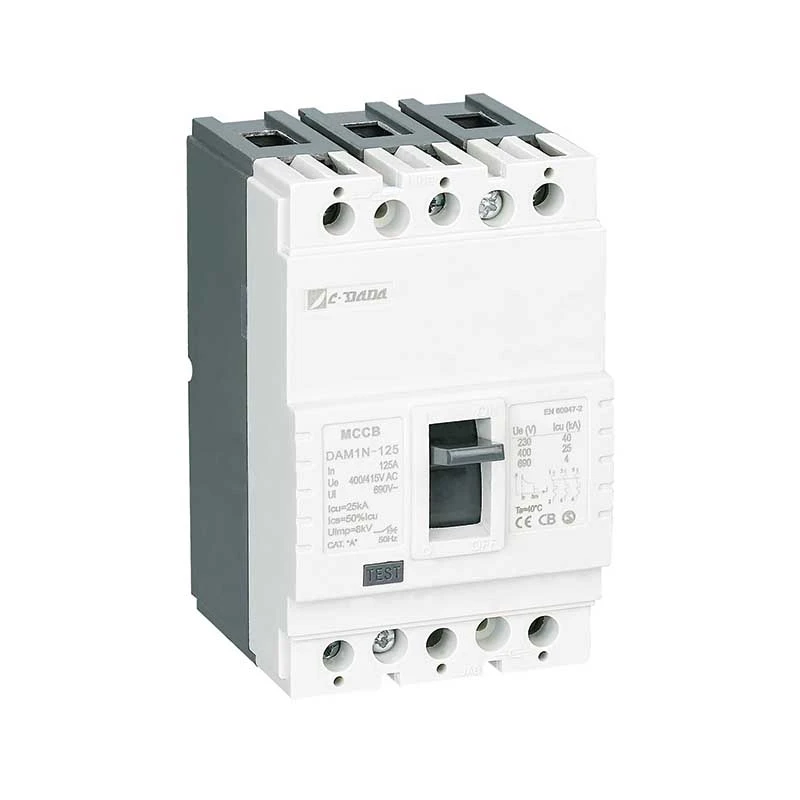

Parametri fisici dell'interruttore automatico scatolato DAM1-125 MCCB

Principio di funzionamento e meccanismo di protezione

★ Protezione termica (sovraccarico)

La striscia bimetallica si piega se riscaldata da una sovracorrente prolungata (> corrente nominale). La velocità di piegatura è proporzionale all'entità della corrente, garantendo un intervento a tempo inverso che imita il comportamento termico del cavo, prevenendo interventi fastidiosi e proteggendo le apparecchiature.

★ Protezione magnetica (cortocircuito)

Durante un cortocircuito (ad esempio, tra fase e fase o tra fase e terra), un campo magnetico ad alta corrente attira istantaneamente lo stantuffo del solenoide, rilasciando il meccanismo di bloccaggio in pochi millisecondi, interrompendo la corrente di guasto prima che si verifichi un danno termico.

Vantaggi del prodotto

★ Corpo e copertura:

Come materiale del corpo e della copertura è stata utilizzata resina poliestere fibra di vetro in conformità alla norma EN 60512-20-2. Questo materiale, che in letteratura viene chiamato BMC (Bulk Moulding Compound), è preferito per gli elevati valori elettrici e meccanici e può resistere ad una temperatura di 160°C in continuo. Il materiale BMC non brucia a contatto con il filo a una temperatura di 960 ℃ in conformità con IEC 695-2-1

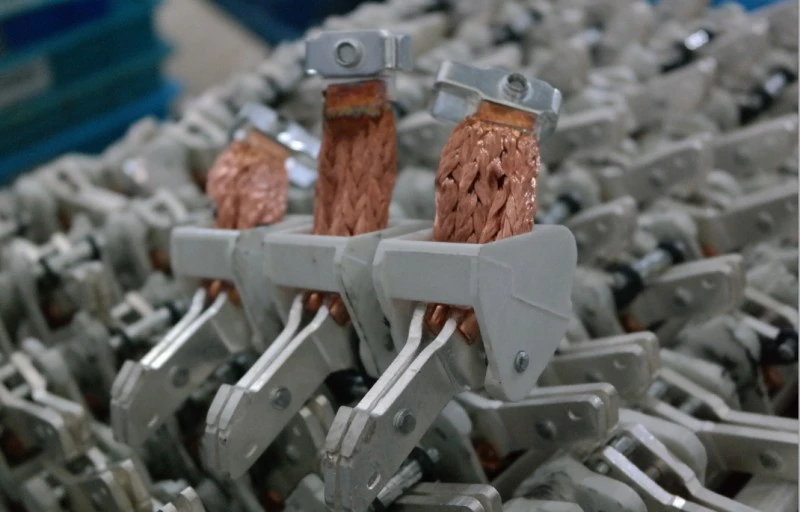

Bimetallo: Il bimetallo è un materiale costituito dalla combinazione di due piastre metalliche con diversi coefficienti di dilatazione contro il calore. La corrente che passa attraverso l'interruttore riscalda il bimetallo. A causa dell'effetto di questo calore. il bimetallo si piega verso la placca meno estesa. Poiché il calore aumenta all'aumentare della corrente che passa attraverso l'interruttore, il bimetallo si riscalda di più e si piega di più. In questo modo controlla il meccanismo di apertura per aprire l'interruttore.

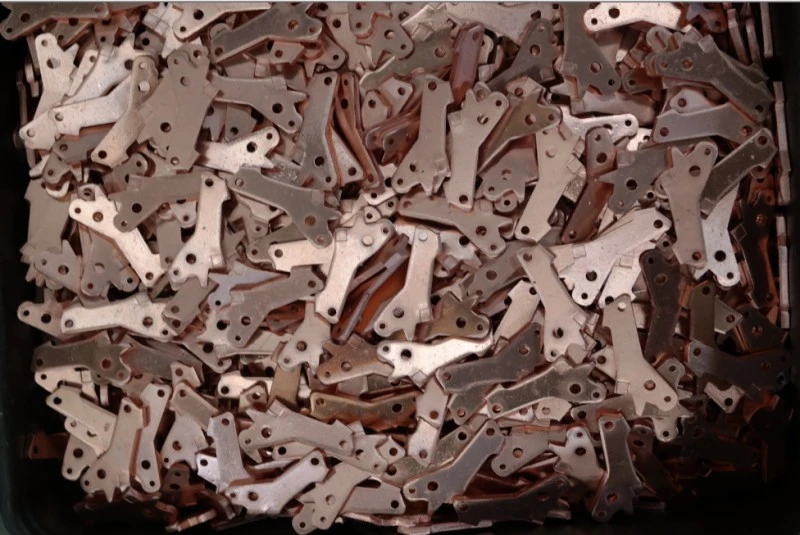

★ Contatti:

La lega dei contatti viene determinata per gli interruttori considerando i valori e la struttura della corrente interrotta e portata. Solitamente negli interruttori vengono utilizzati contatti in argento, grafite, nichel e lega di wolframio I contatti, che sono realizzati in leghe di argento-grafite con una struttura più liscia, vengono utilizzati nei contatti fissi (inferiori), i contatti in argento wolframio, che sono più duri, vengono utilizzati nei contatti mobili (superiori). Nei contatti mobili è stata assicurata una struttura pressata. In questo modo i contatti stampati e in lega dura trovano posto sui contatti fissi morbidi in ogni apertura-chiusura.

In questo modo è garantita la resistenza più bassa. Il contatto mobile deve toccare molto bene il contatto fisso per avere una bassa resistenza di contatto. Tuttavia, un'eccessiva forza di pressione dei contatti provoca danni ai contatti in un periodo più breve del normale. Le leghe dei contatti sono molto importanti per una sana apertura-chiusura.

★ Cella estintore arco (separatore):

I separatori vengono utilizzati per estinguere l'arco che si forma durante il funzionamento dell'interruttore funzionante sotto energia. Mentre il contatto mobile è separato dal contatto fisso, la corrente continua a fluire tra i contatti per un po' e questo si chiama arco. Questo arco dovrebbe estinguersi in un tempo molto breve

★ Estinzione dell'Arco:

L'arco viene spinto verso i separatori a causa del campo magnetico formato attorno all'arco. In questo modo, l'arco si estende e diventa sottile e interrotto tra le piastre separatrici (Figura-5). A causa delle caratteristiche del materiale utilizzato sulle pareti laterali dei separatori, a causa dell'elevata temperatura causata dall'arco fuoriesce un gas. Questo gas ha un effetto importante sull'estinzione dell'arco.

Applicazione

L'interruttore automatico scatolato di tipo fisso (MCCB) CDADA DAM1 è affidabile in tutte le infrastrutture critiche:

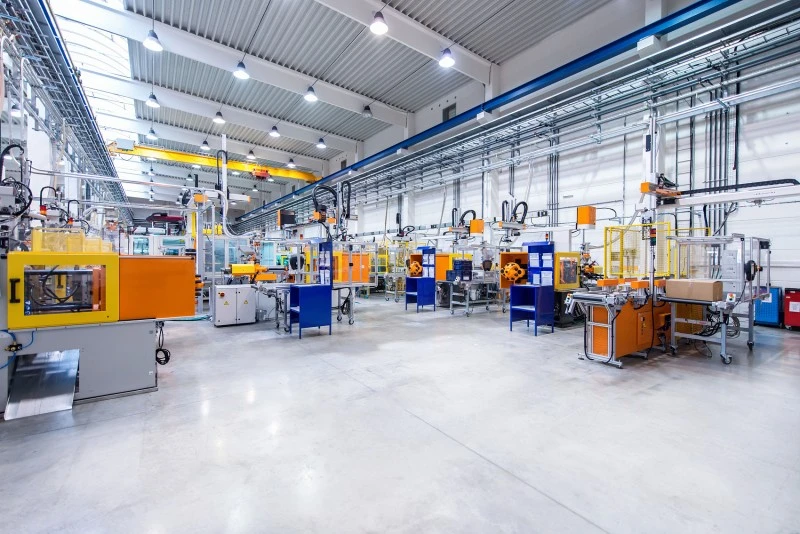

★ Industriale: acciaierie, piattaforme petrolifere e di gas, impianti chimici

★ Sanità: quadri di distribuzione principali e secondari dell'ospedale

★ Trasporti: Segnalamento ferroviario, sistemi bagagli aeroportuali

★ Commerciale: grattacieli, data center, centri commerciali, centri congressi

★ Luoghi pubblici: teatri, stadi, edifici governativi

Vantaggi di installazione e manutenzione

★ Integrazione semplice:

Il kit standard include sbarre collettrici, separatori di fase e hardware

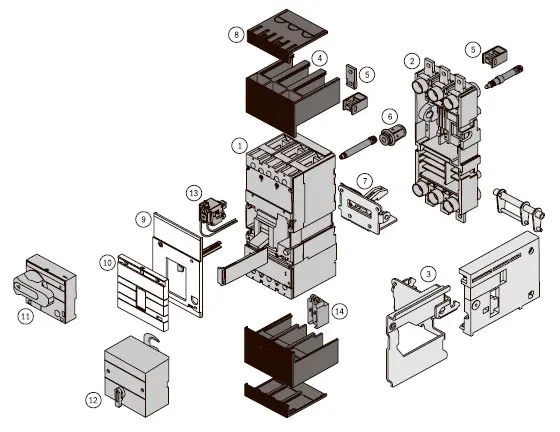

Accessori opzionali: contatti di allarme, sganciatori a lancio di minima tensione, comandi elettrici

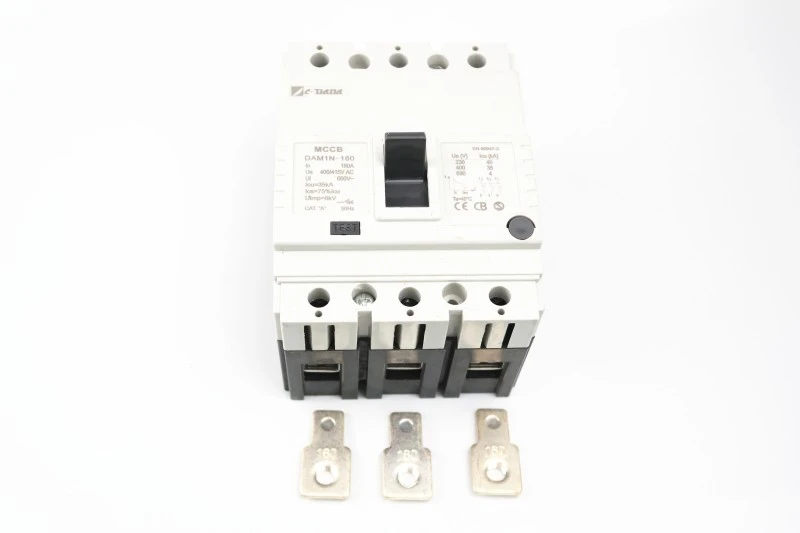

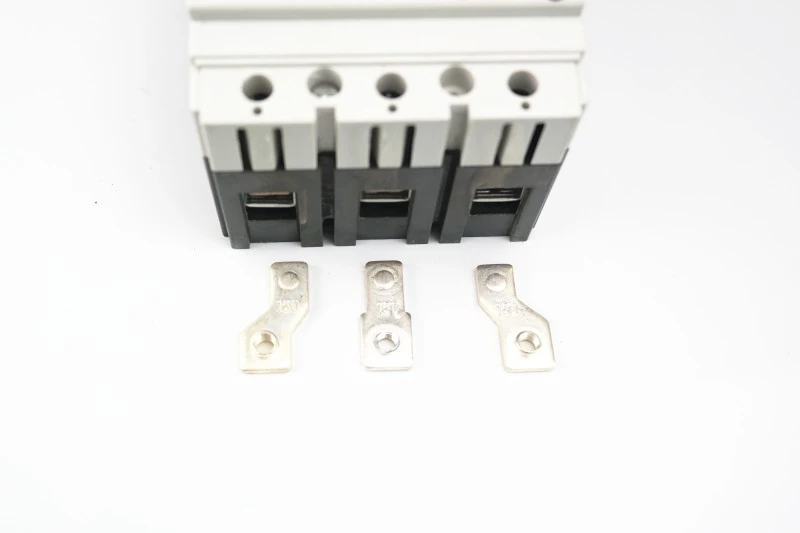

1) Collegamento tramite barra estesa (foto 1)

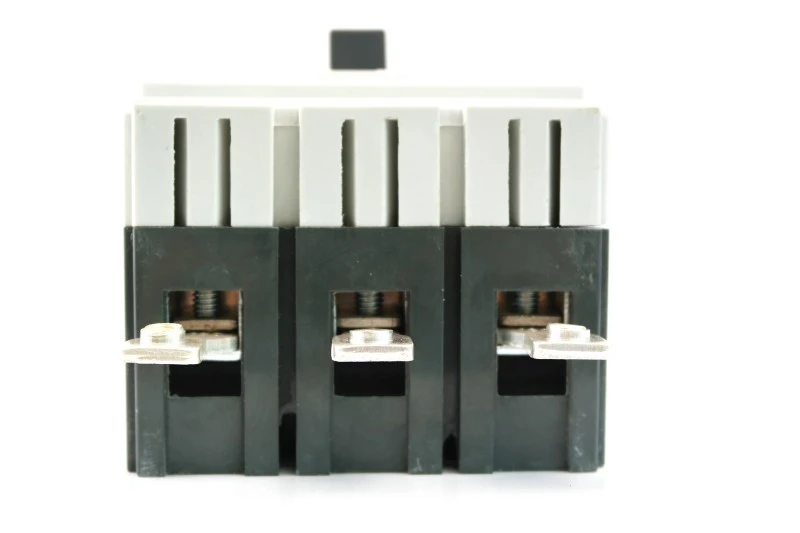

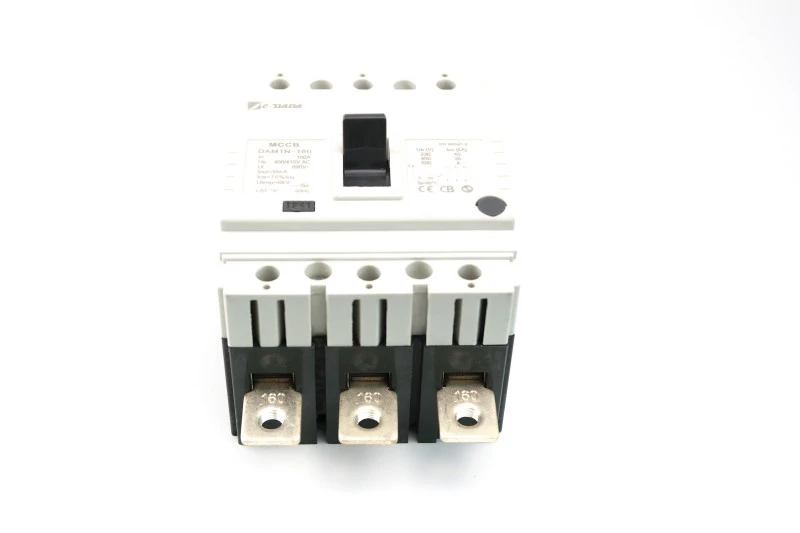

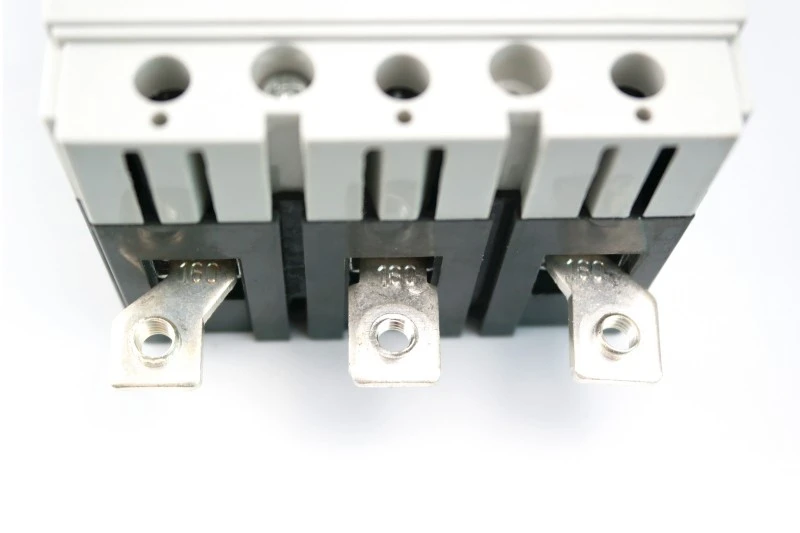

2) Collegare tramite terminale di espansione (foto 2)

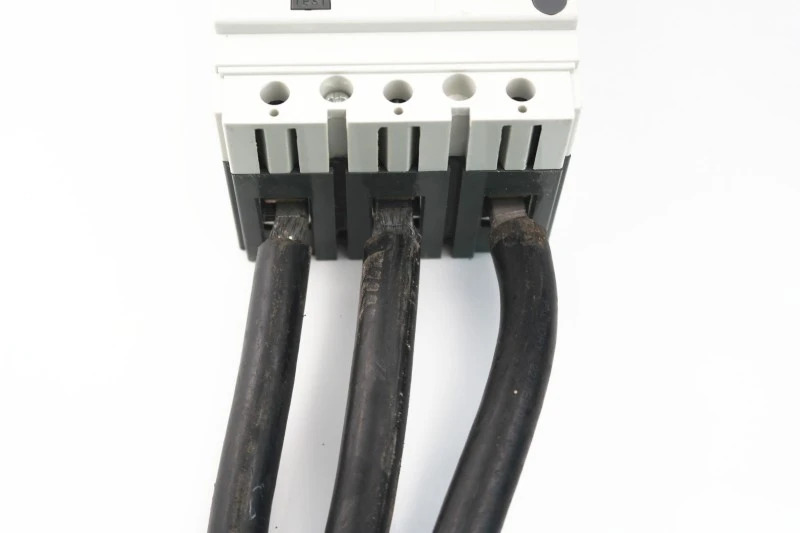

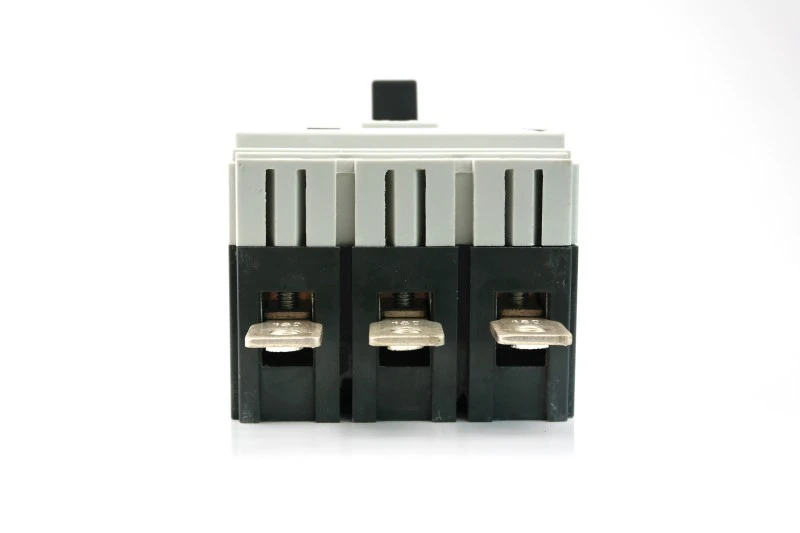

3) Collegare direttamente il cavo (foto 3) senza l'uso di capicorda.

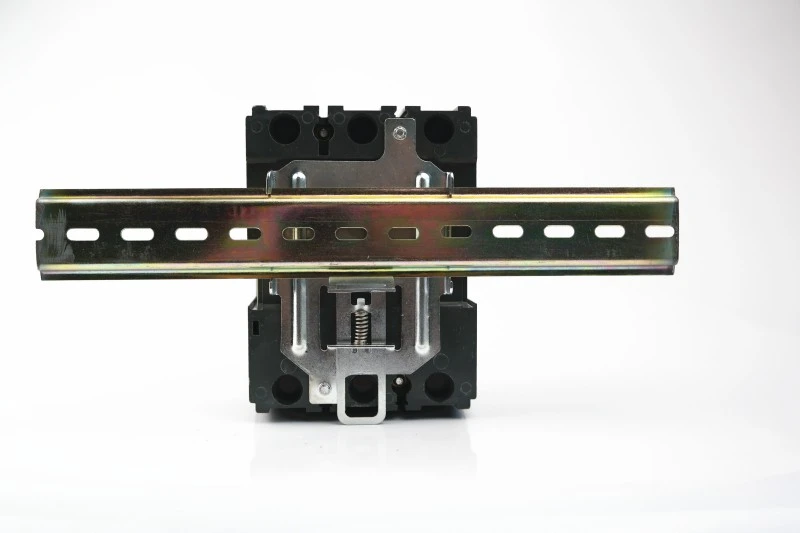

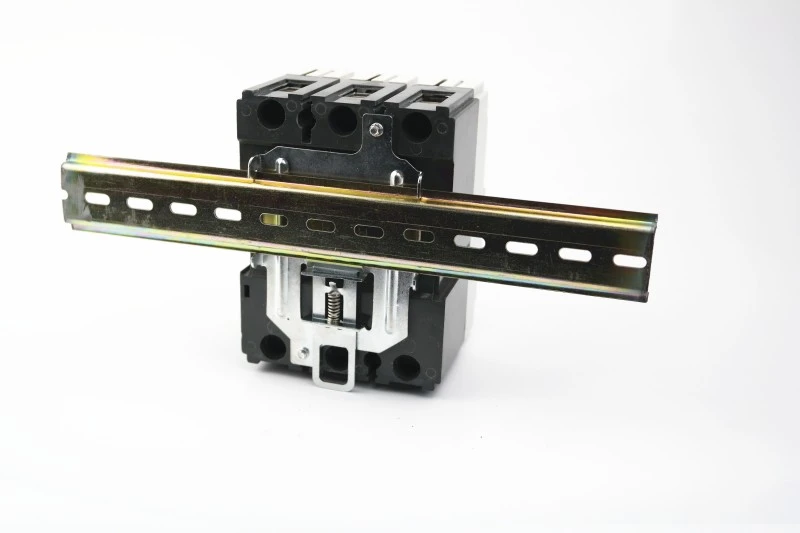

Con l'aiuto dello speciale morsetto le unità 125 e 160 possono essere installate su una guida DIN.

Interruttore con morsetto

morsetto con guida DIN

morsetto con guida DIN

★ Design salvaspazio:

10–20% più leggero e più compatto delle alternative domestiche

Consente dimensioni di custodie più piccole → costi di materiale e spedizione inferiori

★ Ripristino intuitivo:

La chiara indicazione TRIP impedisce la richiusura cieca

Un “clic” udibile conferma il corretto innesto meccanico

★ Pronto per il futuro:

Supporta kit plug-in ed estraibili (per modelli selezionati)

Compatibile con i componenti aggiuntivi di monitoraggio intelligente

Perchè scegliere CDADA?

1. Siamo produttori leader da oltre 42 anni. La nostra azienda fondata nel 1983, si è sviluppata molto rapidamente nel corso di 40 anni.

2. Il Gruppo, composto da 3 stabilimenti, possiede un'area produttiva di 52.400 m² e impiega più di 500 dipendenti. Abbiamo investito quasi dieci milioni di yuan per espandere la nostra attività e aggiornare le nostre officine.

3. Fabbrica controllata da INTERTEK, DEKRA e GMC

4. Scatoloni ad alta resistenza, protezione dei pallet, ideali per il trasporto di esportazioni a lunga distanza

Domande frequenti (FAQ)

D1: L'interruttore automatico scatolato di tipo fisso DAM1 può essere montato su una guida DIN?

R1: Sì, i modelli 125A e 160A possono essere installati su guide DIN utilizzando il morsetto speciale opzionale. Le classificazioni superiori sono solo montate su pannello.

Q2: Quali certificazioni possiede la serie DAM1?

R2: È certificato CE, CB, ASTA, KEMA, SEMKO e RoHS, garantendo la conformità in UE, Medio Oriente, Sud-Est asiatico e oltre.

Q3: Come resetto l'interruttore dopo uno scatto?

R3: Per prima cosa, sposta la leva completamente verso il basso su OFF (sentirai un clic), quindi tirala verso l'alto su ON. Non forzarlo mai direttamente da TRIP a ON.

Q4: I dispositivi ausiliari sono compatibili?

R4: Sì: è possibile aggiungere contatti di allarme, contatti ausiliari, sganciatori di minima tensione e operatori elettrici senza smontarli.

Q5: DAM1 è adatto per sostituire gli interruttori più vecchi?

A5: Assolutamente. Il suo ingombro compatto consente la sostituzione diretta degli MCCB preesistenti nella maggior parte dei quadri, risparmiando tempo e costi di aggiornamento.
