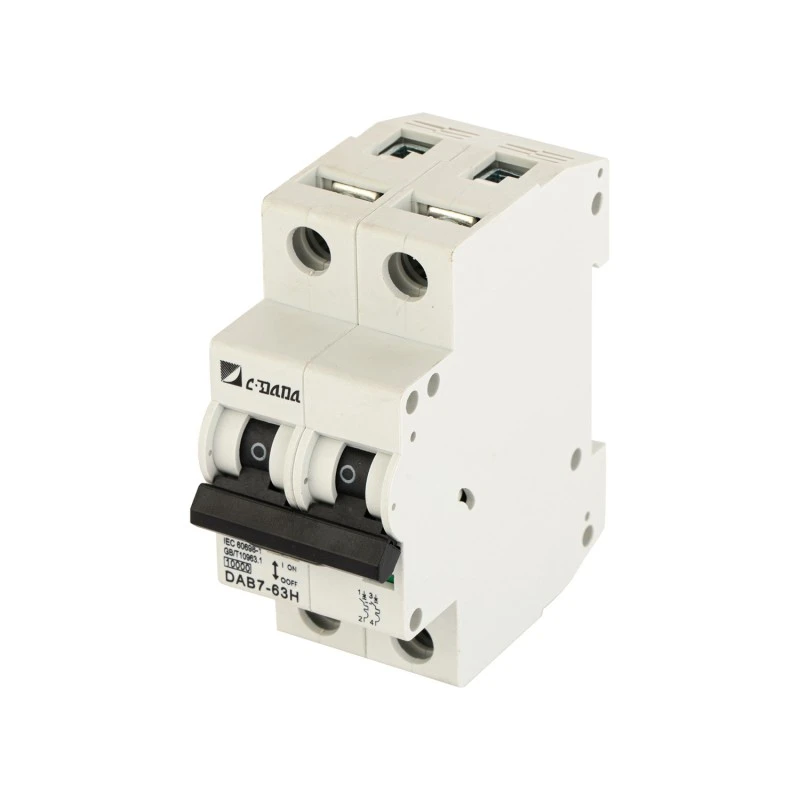

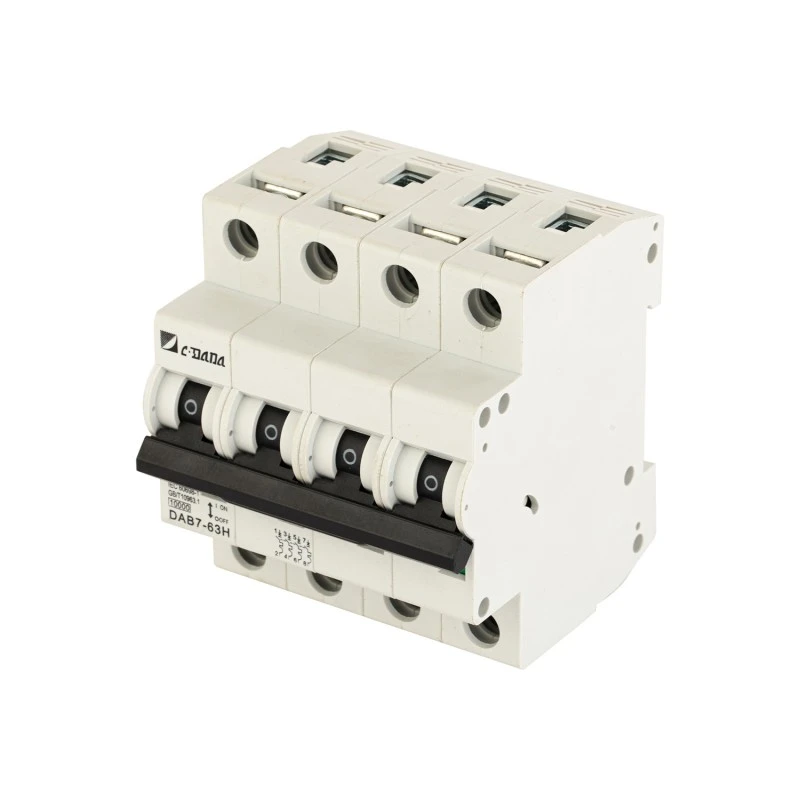

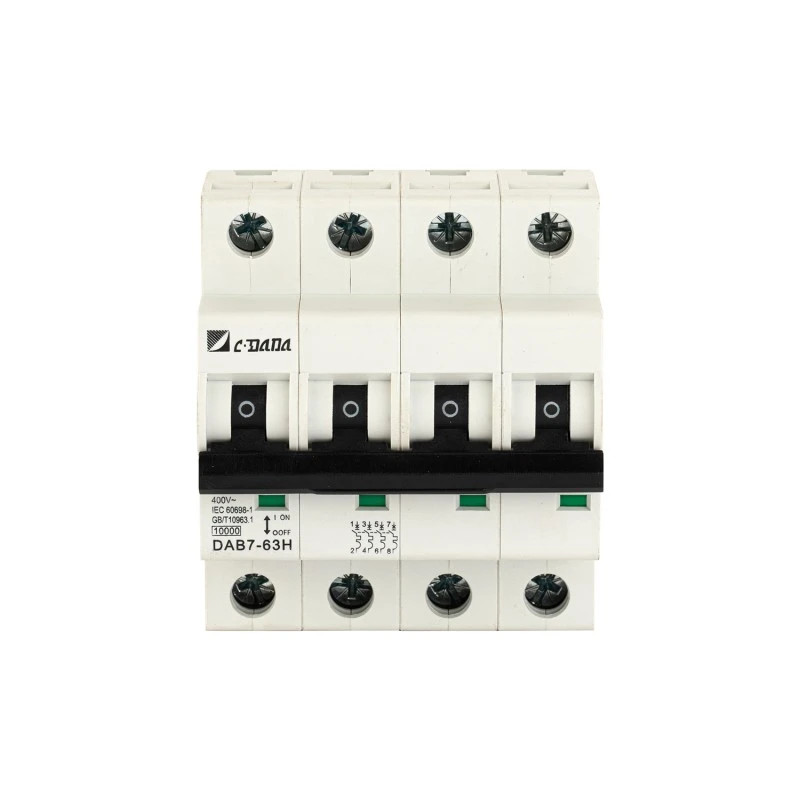

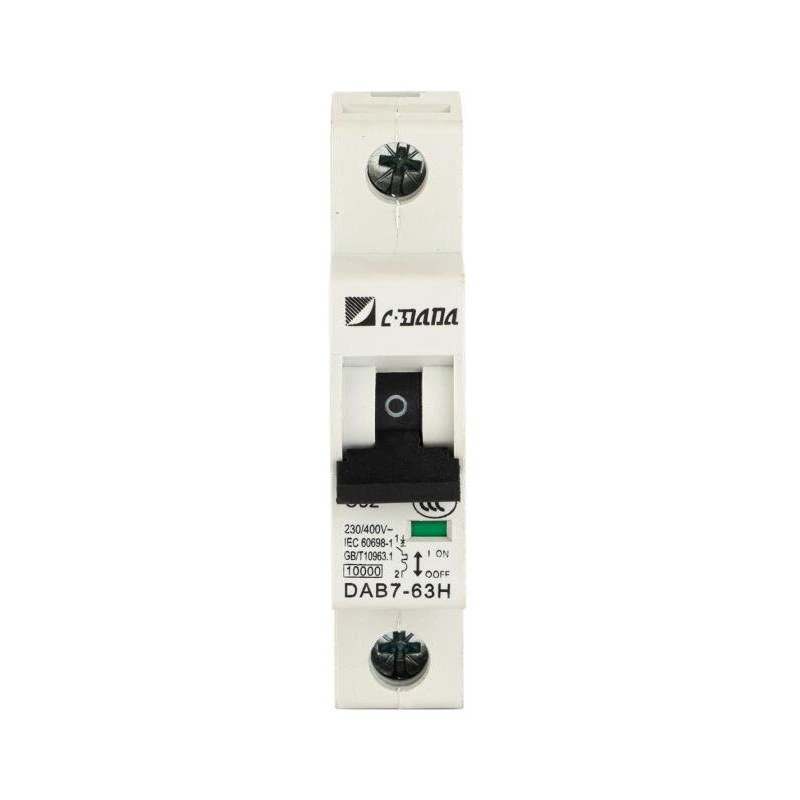

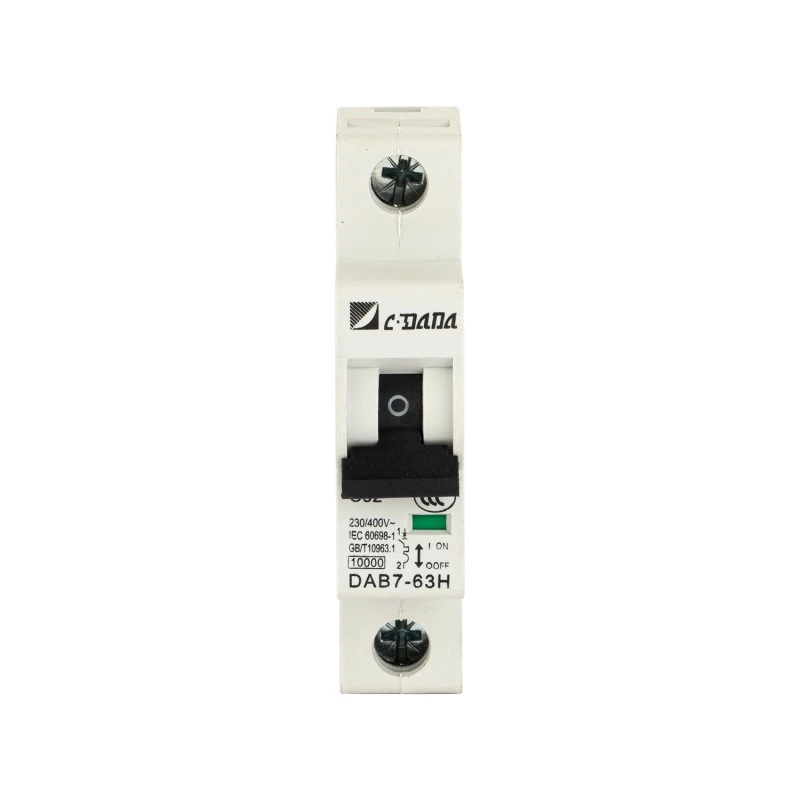

Interruttore automatico miniaturizzato CA 10KA

Per le applicazioni esigenti in cui correnti di guasto più elevate e maggiore sicurezza non sono negoziabili, l'interruttore automatico miniaturizzato CA CDADA DAB7-63H 10KA offre protezione di livello industriale in un formato miniaturizzato. Progettato da Shanghai DADA Electric CO., LTD., questo interruttore automatico miniaturizzato da 10 kA è progettato per pannelli di gruppo e quadri di distribuzione in ambienti residenziali, commerciali e dell'industria leggera, offrendo protezione termica (sovraccarico) ed elettromagnetica (cortocircuito) affidabile su 8 valori di corrente (6 A-63 A) e configurazioni 1P/2P/3P.

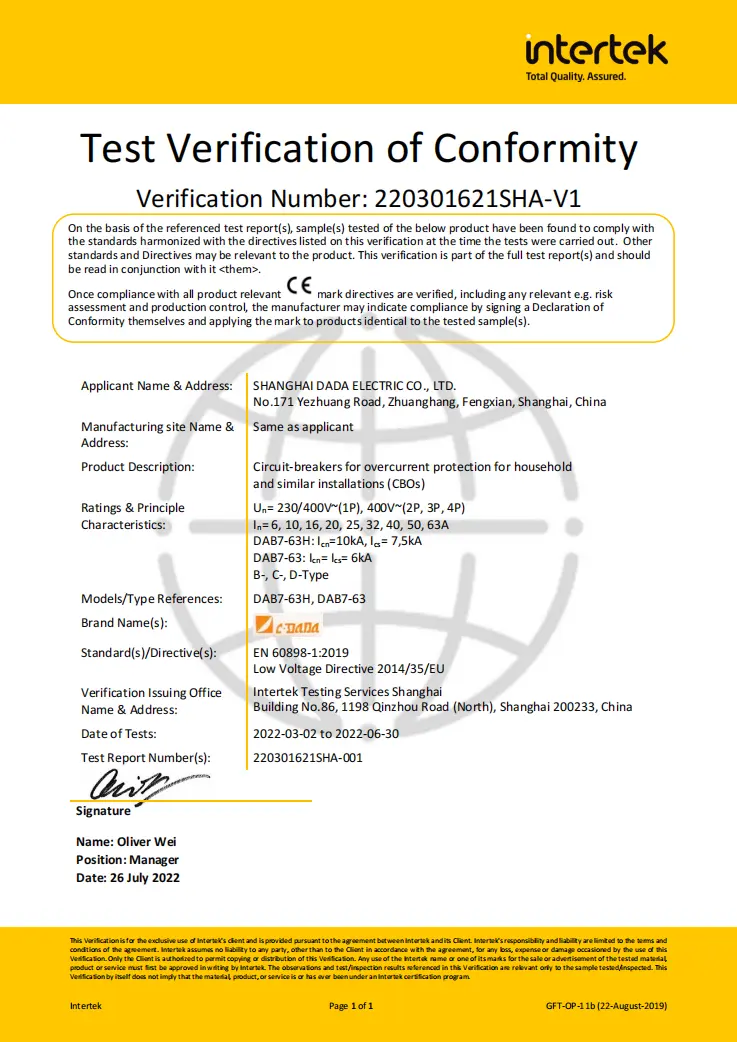

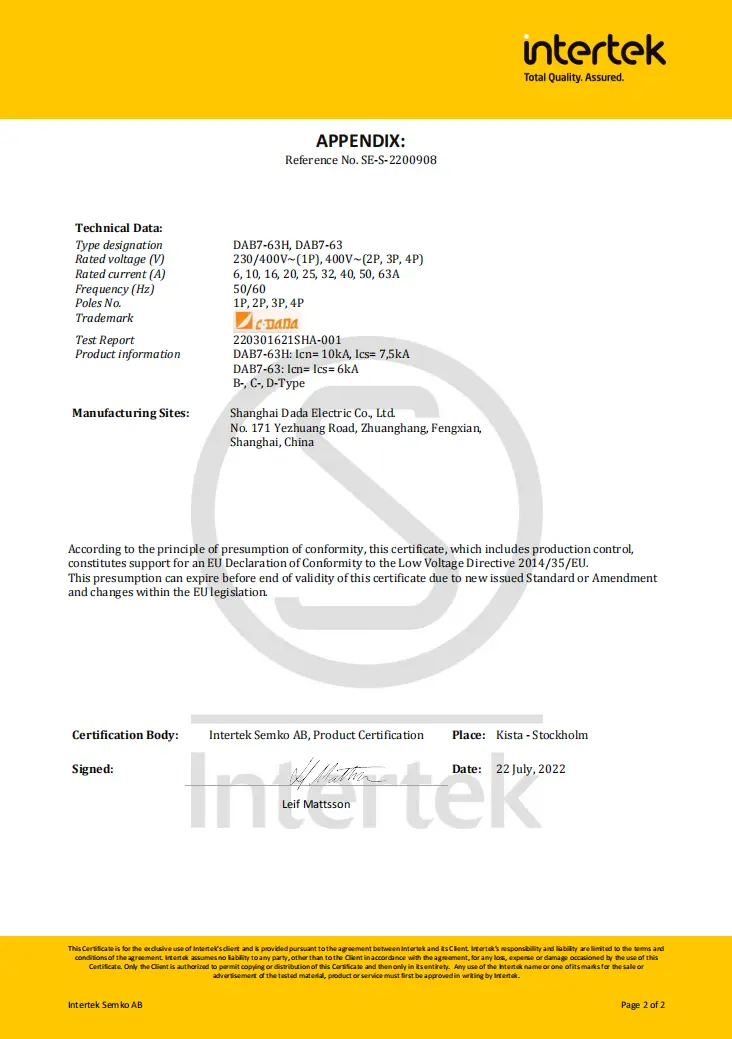

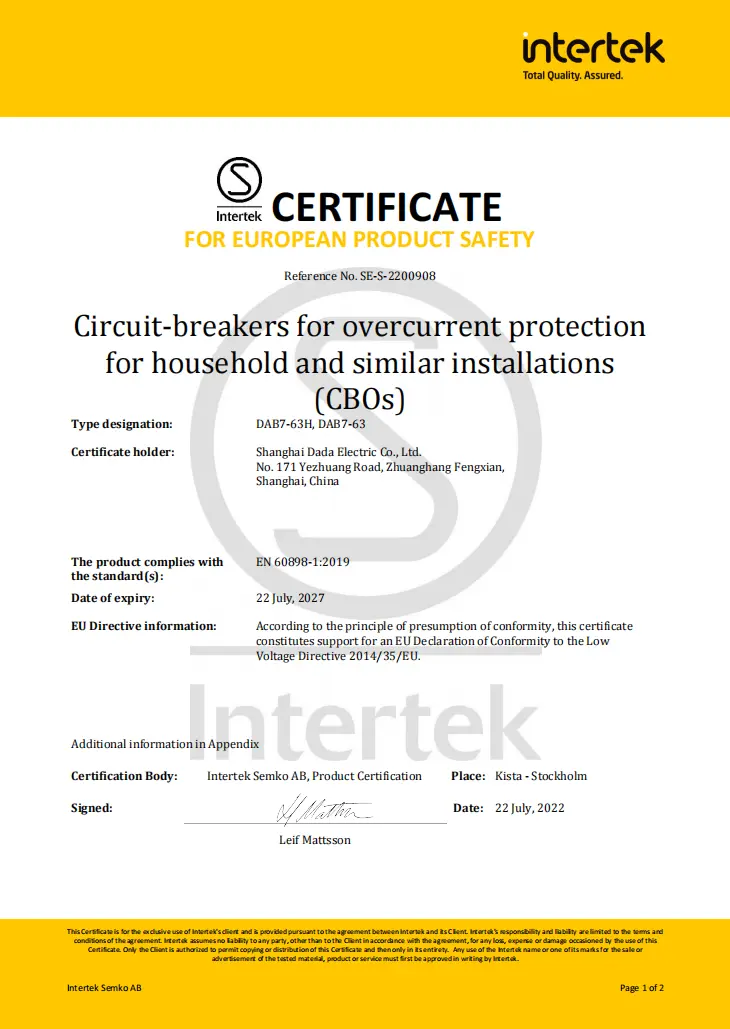

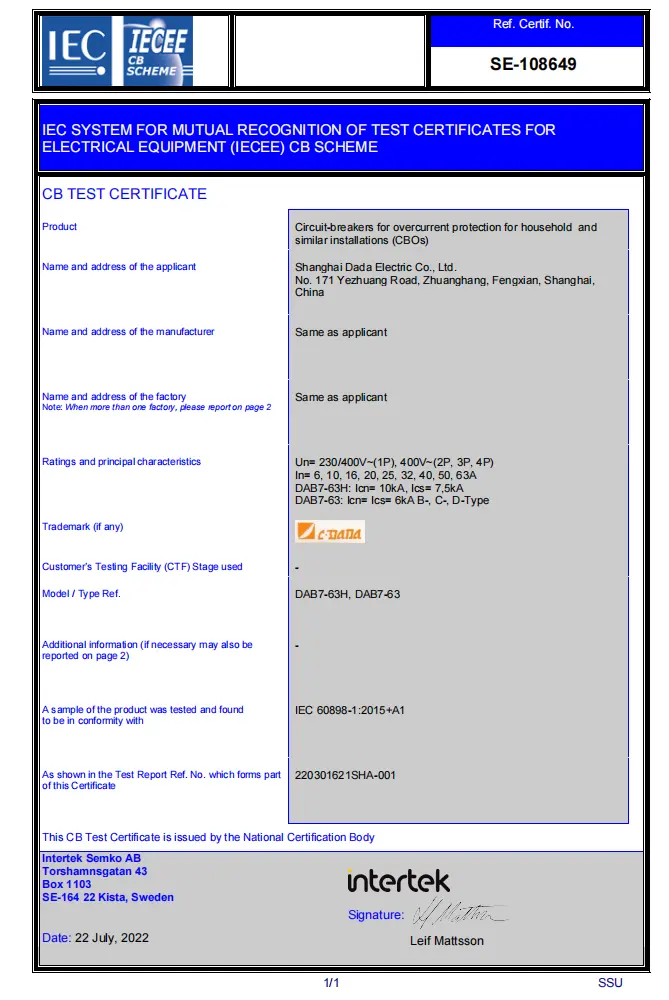

Certificato CE, CB, ASTA e SEMKO, soddisfa i rigorosi standard di sicurezza globali. Con un'avanzata camera d'arco a 13 piastre, una lega di contatti contenente argento e doppie opzioni di connessione (PIN/FORCELLA), il DAB7-63H garantisce un'estinzione dell'arco più rapida, una minore perdita di calore e una durata elettrica estesa, anche in caso di commutazioni frequenti o temperature ambiente elevate.

Specifiche chiave

Modello: serie DAB7-63H

Tipo: interruttore automatico miniaturizzato CA (MCB)

Capacità di interruzione: 10 kA a 230/400 V CA

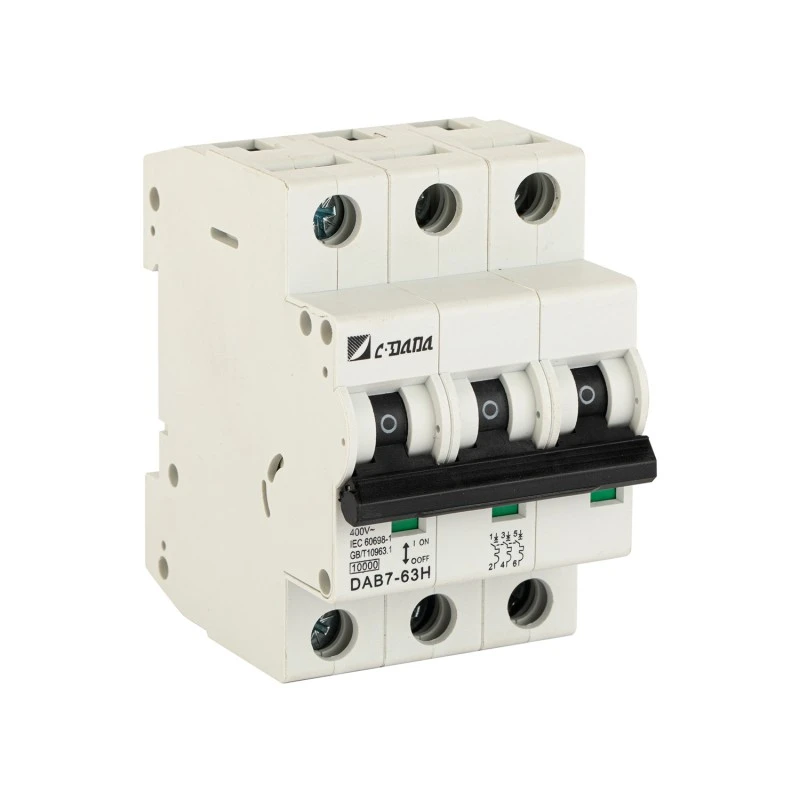

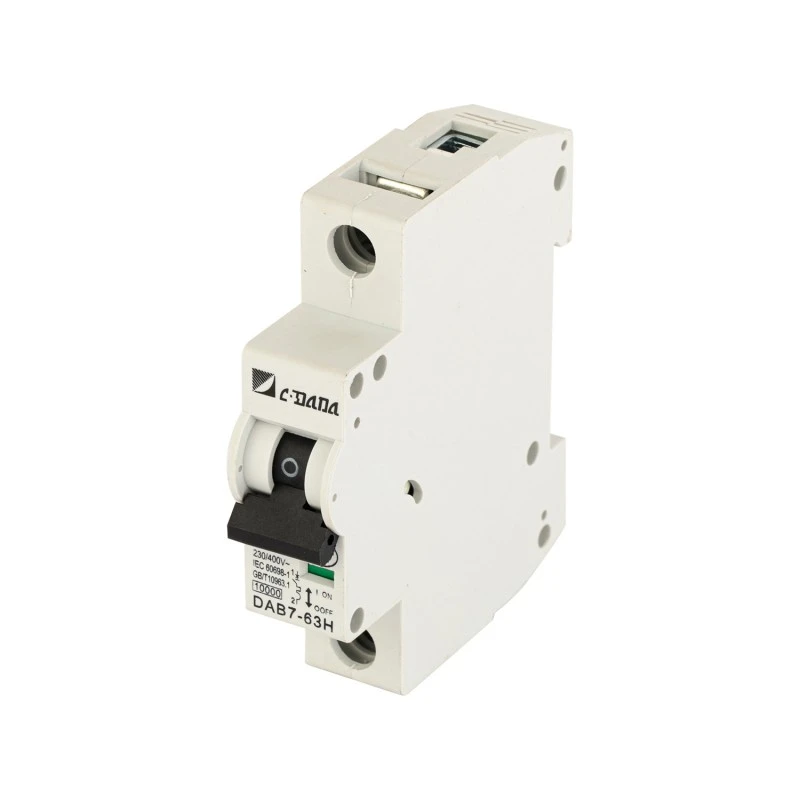

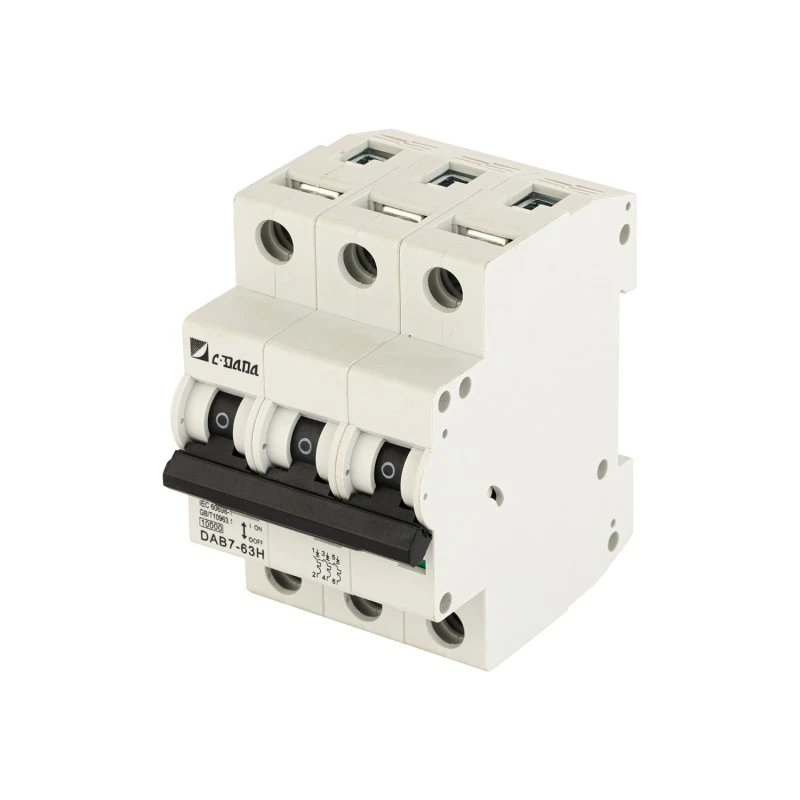

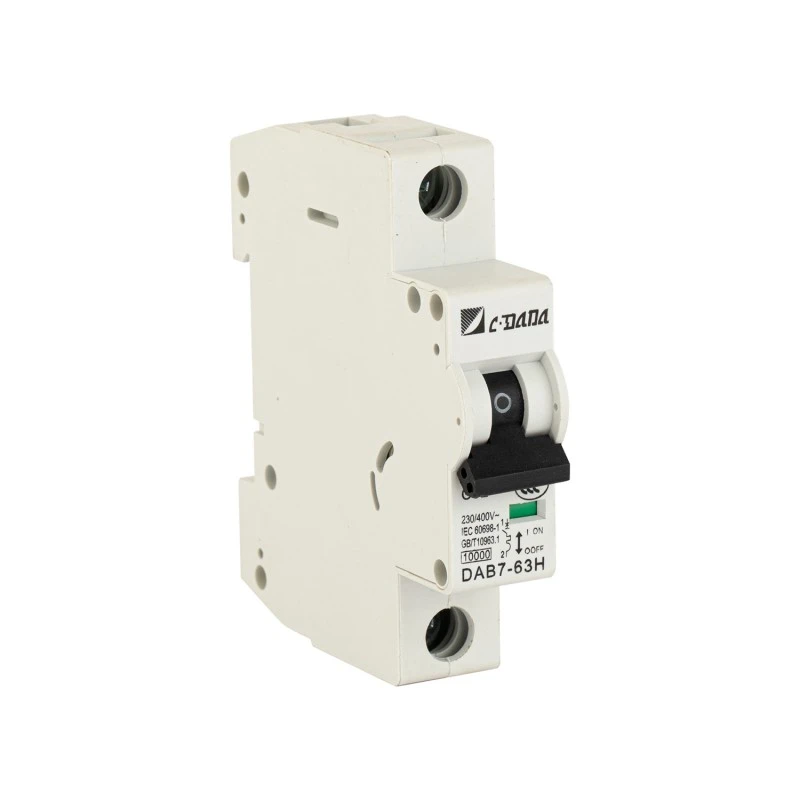

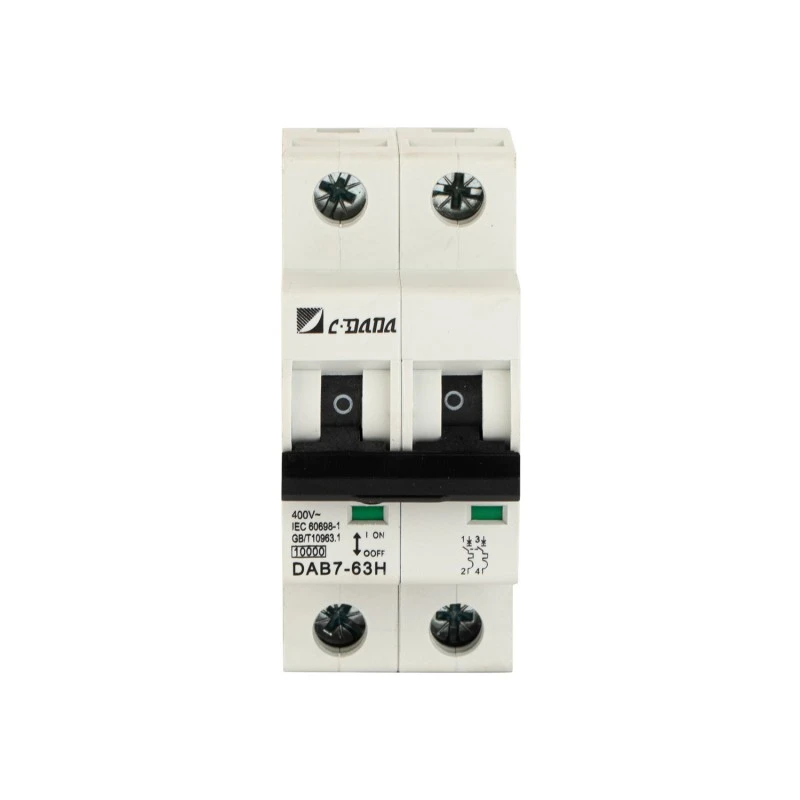

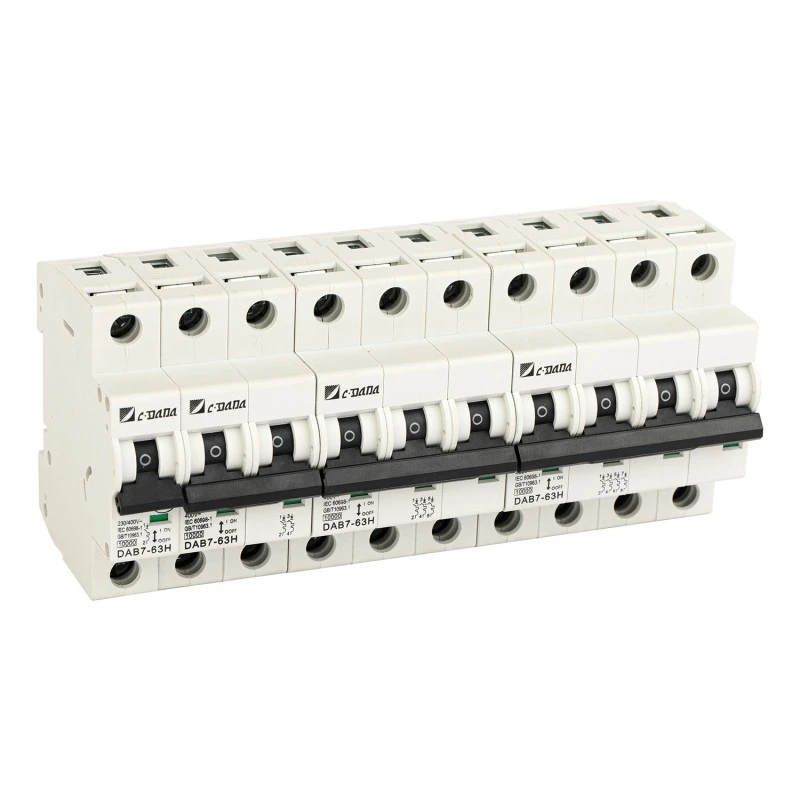

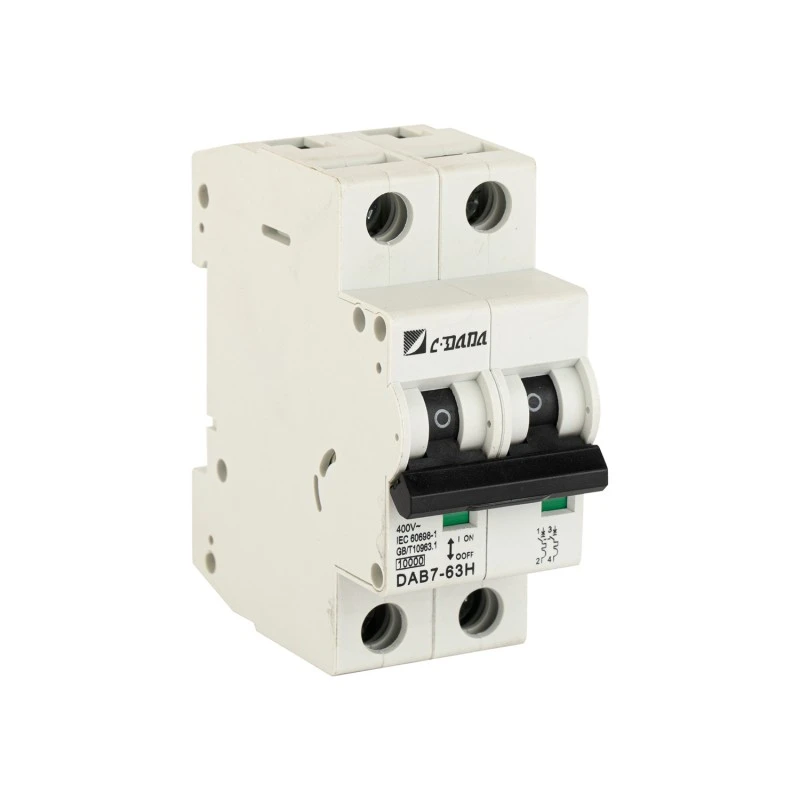

Poli: 1P, 2P, 3P

Corrente nominale (In): 1A,2A,3A,4A,5A,6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A

Temperatura di funzionamento: da –40°C a +50°C

Certificazioni: CE, CB, ASTA, SEMKO

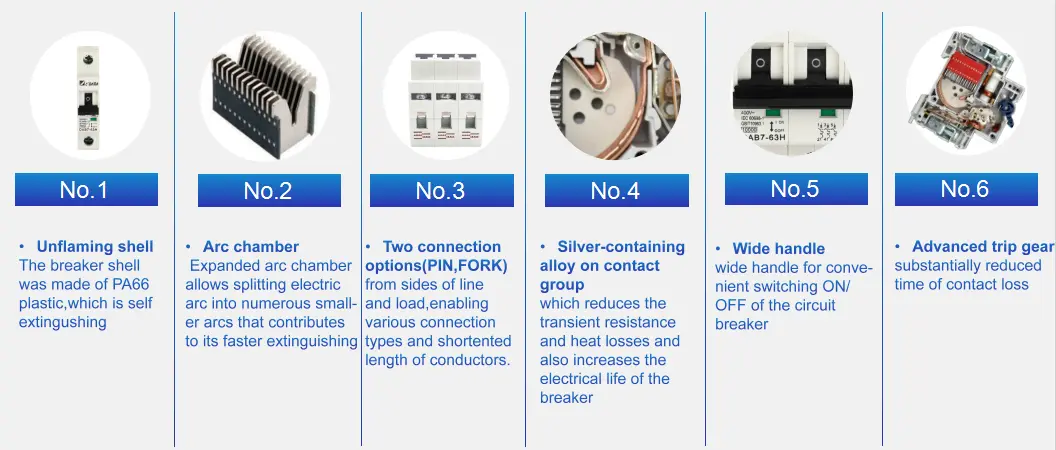

Caratteristiche principali del progetto:

Camera d'arco a 13 piastre → scissione ed estinzione dell'arco ultraveloci

Contatti in lega d'argento → resistenza inferiore, maggiore durata

Opzioni terminale doppio: PIN o FORCELLA (lato linea e lato carico)

Finestra di indicazione visiva ON/OFF/scatto

Ampia impugnatura ergonomica per un facile utilizzo

Custodia ignifuga e antingiallimento (equivalente UL94 V-0)

Viti Super Torque (testate a 3 Nm) con teste + / – interfunzionali

Chiusura su guida DIN con doppia posizione di bloccaggio → montaggio sicuro

Scheda Tecnica

Perché scegliere CDADA AC MCB 10kA?

★ Prestazioni di livello industriale in forma miniaturizzata

Mentre gli MCB standard offrono 6 kA, il valore nominale di 10 kA del DAB7-63H lo rende adatto per luoghi più vicini alla rete di alimentazione principale, come sale di distribuzione seminterrate, piani commerciali o officine dell'industria leggera, dove le potenziali correnti di guasto sono più elevate.

★ Maggiore sicurezza e durata

● Il guscio non infiammabile resiste all'accensione e allo scolorimento

● La doppia griglia di raffreddamento impedisce l'eiezione di gas caldo

● Il meccanismo senza scatto garantisce la disconnessione anche se la maniglia viene mantenuta su ON

★ Costo inferiore nel corso della vita

I contatti in lega d'argento e i terminali ottimizzati riducono le perdite termiche e la saldatura dei contatti, prolungando la durata, soprattutto nelle applicazioni ad alto numero di cicli.

★ Accettazione globale

Con ASTA (Regno Unito), SEMKO (Nordico), CE (UE) e CB (globale), gli MCB CDADA sono accettati in oltre 70 paesi, ideali per i quadristi orientati all'esportazione.

★ Design intuitivo per l'installatore

★ Maniglia più ampia = funzionamento più semplice

★ Viti multifunzionali = nessun elemento di fissaggio caduto

★ Cancella finestra di stato = diagnostica visiva istantanea

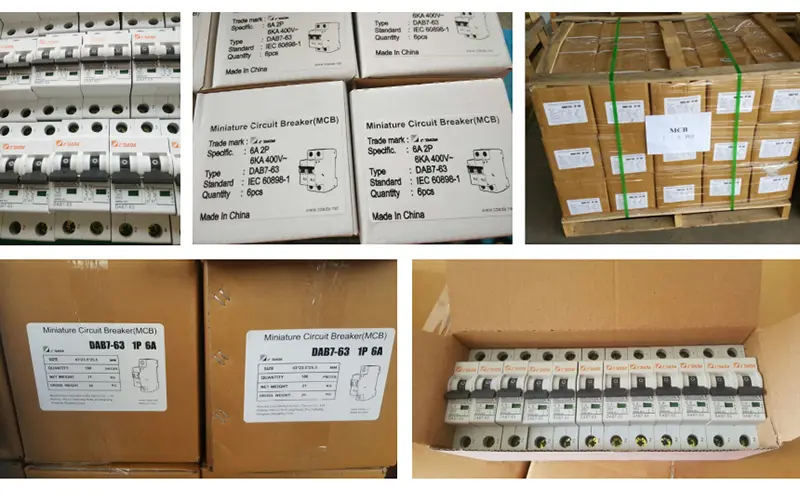

★ Cartoni ad alta resistenza, protezione dei pallet, ideali per il trasporto di esportazione a lunga distanza

★ Tempi di consegna rapidi per ordini decenti.

Applicazioni ideali

Edifici commerciali: quadri di distribuzione a pavimento, sale server, punti vendita

Industria leggera: circuiti di controllo di macchine, piccoli alimentatori di motori, prese di officina

Infrastrutture pubbliche: scuole, ospedali, uffici pubblici

Residenziale ad alta densità: condomini con contabilizzazione centralizzata

Pannelli Export: Per progetti che richiedono certificazione internazionale

Domande frequenti

Q1: Qual è la differenza tra gli MCB da 6 kA e 10 kA?

A1: Gli MCB da 10 kA possono interrompere in modo sicuro correnti di guasto più elevate, rendendoli adatti per installazioni più vicine al trasformatore o all'ingresso principale, dove i livelli di cortocircuito superano i 6 kA. Utilizzare 10kA nei sottoquadri commerciali/industriali; 6kA sono in genere sufficienti per i circuiti finali nelle case.

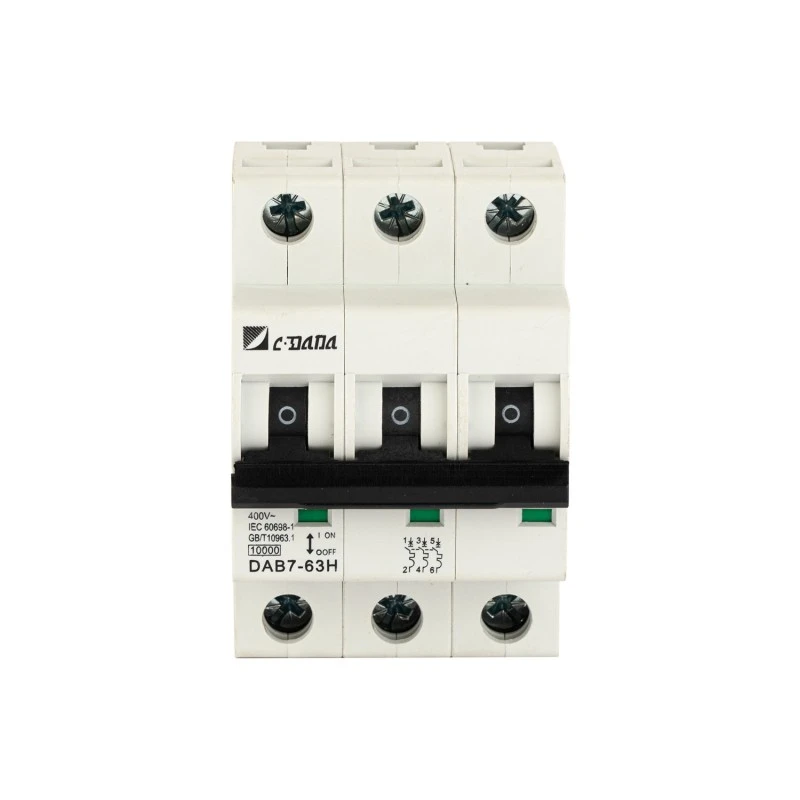

Q2: L'interruttore automatico miniaturizzato CA 10KA è disponibile in 3P per sistemi trifase?

A2: Sì! Il DAB7-63H è disponibile in 1P, 2P e 3P, perfetto per circuiti di illuminazione trifase, HVAC o macchinari.

D3: Cosa significa "lega contenente argento sui contatti" in termini di prestazioni?

A3: Riduce la resistenza di contatto, minimizza la formazione di archi durante la commutazione e prolunga la vita elettrica, aspetto particolarmente importante nei circuiti con funzionamento frequente o carichi induttivi.

Q4: Posso utilizzare connettori a forcella con questo MCB?

A4: Assolutamente! Supporta terminali PIN e FORK sui lati di linea e di carico, consentendo un cablaggio flessibile, a basso profilo e cavi più brevi.

Q5: Perché scegliere CDADA rispetto ad altri marchi di MCB da 10 kA?

A5: CDADA si distingue perché:

● Valore nominale di 10 kA effettivi con certificazioni complete (non solo dichiarate)

● Camera d'arco avanzata (13 piastre) per un'interruzione superiore

● Opzioni di terminale doppio raramente presenti in questa classe

● Funzionamento da –40°C a +50°C: più ampio rispetto a molti concorrenti

● Pronto per OEM: qualità costante, supporto in inglese, prezzi all'ingrosso
