Perché la protezione del circuito CC sta diventando fondamentale per il futuro dei sistemi di alimentazione?

L’industria energetica globale sta diventando sempre più dipendente dalla corrente continua. Gli impianti solari fotovoltaici, i sistemi di accumulo dell'energia delle batterie, le stazioni di ricarica per veicoli elettrici, le apparecchiature di telecomunicazione e i data center contengono tutti importanti sezioni CC. Con l'espansione di queste applicazioni, la protezione dei circuiti si sta spostando da un componente di supporto a una parte centrale della sicurezza del sistema. UNInterruttore automatico CCdeve disconnettere la corrente anomala in modo rapido e sicuro, limitando i danni a cavi, convertitori, batterie e apparecchiature collegate.

Interrompere la corrente continua è tecnicamente diverso dall'interrompere la corrente alternata. In un circuito CA, la corrente attraversa naturalmente lo zero molte volte al secondo, il che aiuta a estinguere un arco elettrico. La corrente continua non ha un passaggio naturale per lo zero, quindi un arco può rimanere stabile dopo la separazione dei contatti. Gli interruttori progettati per la corrente continua richiedono pertanto strutture di contatto, scivoli d'arco, disposizioni di soffiaggio magnetico, distanze di isolamento e configurazioni di cablaggio adeguate. Un interruttore CA non dovrebbe mai essere considerato idoneo al servizio CC semplicemente perché la sua corrente nominale appare adeguata.

Una chiara tendenza del settore è lo spostamento verso tensioni di sistema più elevate e una maggiore densità di potenza. Una tensione CC più elevata può ridurre la corrente a parità di potenza trasmessa, contribuendo a ridurre le perdite dei conduttori e i requisiti dei cavi. Tuttavia, ciò rende anche più impegnativo il coordinamento dell’isolamento e l’interruzione dell’arco. La scelta del prodotto deve considerare la tensione operativa nominale, la corrente nominale, il numero di poli, il potere di interruzione in cortocircuito, l'ambiente di utilizzo e il metodo di connessione specificato dal produttore. I requisiti di polarità sono particolarmente importanti per alcuni progetti di interruttori CC.

Un'altra tendenza è un coordinamento più stretto tra gli interruttori e il monitoraggio elettronico. I moderni sistemi energetici utilizzano sempre più sensori, controller e reti di comunicazione per identificare surriscaldamenti, sovraccarichi, guasti di isolamento e modelli operativi anomali. La protezione meccanica rimane essenziale, ma sta diventando parte di un’architettura di protezione più ampia che può includere fusibili, dispositivi di protezione dalle sovratensioni, contattori, dispositivi di monitoraggio dell’isolamento e sistemi di gestione delle batterie. Anche la selettività tra i dispositivi a monte e a valle sta ricevendo maggiore attenzione perché uno spegnimento non necessario può influenzare un’intera stringa solare, un rack di stoccaggio, un armadio di ricarica o un processo industriale.

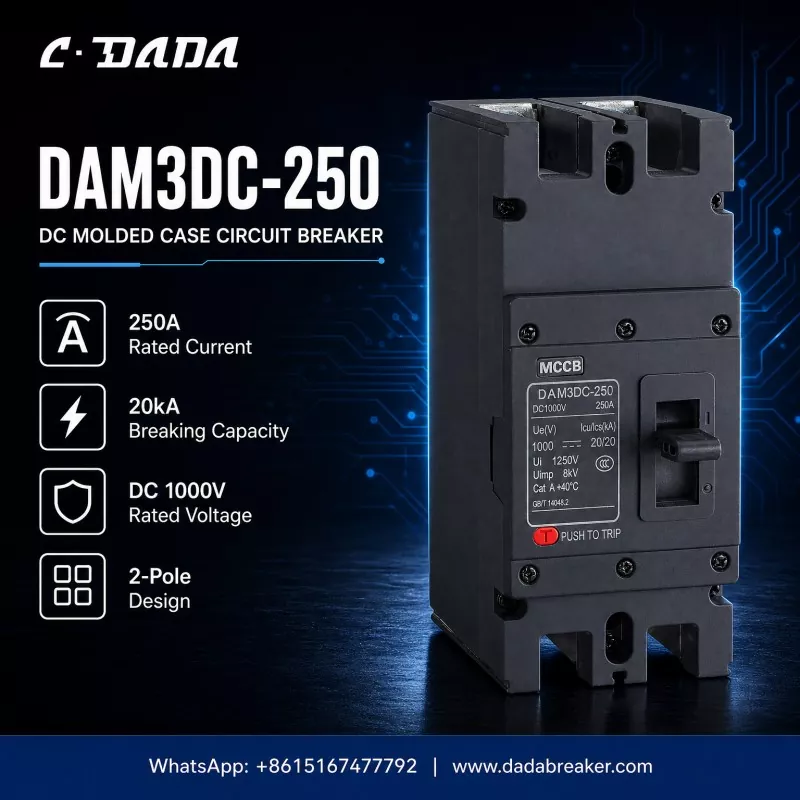

Il DAM3DC-250 mostrato daShanghai Dada elettricoillustra il tipo di interruttore CC scatolato utilizzato nella distribuzione di corrente più elevata. Le specifiche visibili indicano una corrente nominale di 250 A, una tensione nominale CC di 1000 V, un potere di interruzione di 20 kA e una struttura bipolare. Questi valori descrivono la portata elettrica prevista; non determinano da soli l'idoneità per ogni installazione. I tecnici devono comunque verificare l'effettivo livello di cortocircuito, le dimensioni del conduttore, la temperatura ambiente, le condizioni dell'involucro, le caratteristiche del carico, l'altitudine di installazione, gli standard applicabili e il coordinamento della protezione richiesto.

Per gli utenti finali, un’etichettatura e una documentazione chiare sono altrettanto preziose, poiché le decisioni corrette in materia di installazione, manutenzione e sostituzione dipendono dalla conoscenza delle caratteristiche verificate del dispositivo e delle limitazioni di servizio.

Guardando al futuro, gli acquirenti porranno maggiore enfasi sulla convalida specifica dell'applicazione piuttosto che selezionare i dispositivi solo in base alla valutazione attuale. Una protezione CC affidabile dipende dal corretto adattamento della tensione, da un'adeguata capacità di interruzione, da una corretta configurazione dei poli, da un'installazione controllata e da un'ispezione periodica. Poiché la generazione rinnovabile, lo stoccaggio e il trasporto elettrificato continuano a svilupparsi, la comprensione di questi fondamenti aiuterà i progettisti di sistemi a ridurre i rischi e a costruire reti CC più affidabili.
