Questa guida spiega come funziona un interruttore automatico miniaturizzato CA da 6 kA, cosa significa effettivamente il valore nominale di 6 kA, come le curve di intervento B, C e D influiscono sulle prestazioni e come selezionare la corrente nominale e la configurazione dei poli appropriate. Identifica inoltre gli errori di acquisto più comuni e fornisce una lista di controllo pratica per ingegneri, appaltatori e acquirenti che valutano le soluzioni MCB di produttori comeShanghai DaDa Electric Co., Ltd.
Sommario
- Che cos'è un interruttore automatico miniaturizzato da 6 kA CA?
- Perché è importante il potere di interruzione di 6 kA?
- In che modo un interruttore automatico miniaturizzato CA protegge un circuito?
- Quali parametri tecnici dovrebbero verificare gli acquirenti?
- In che modo le curve di intervento B, C e D influiscono sulla selezione?
- Dove vengono comunemente utilizzati gli interruttori automatici miniaturizzati CA da 6 kA?
- Quali problemi può aiutare a prevenire il giusto MCB?
- Come possono gli acquirenti selezionare un MCB da 6 kA adatto?
- Errori di selezione comuni da evitare
- Perché collaborare con un produttore esperto di MCB?
- Domande frequenti
- Contatta Shanghai DaDa Electric Co., Ltd.

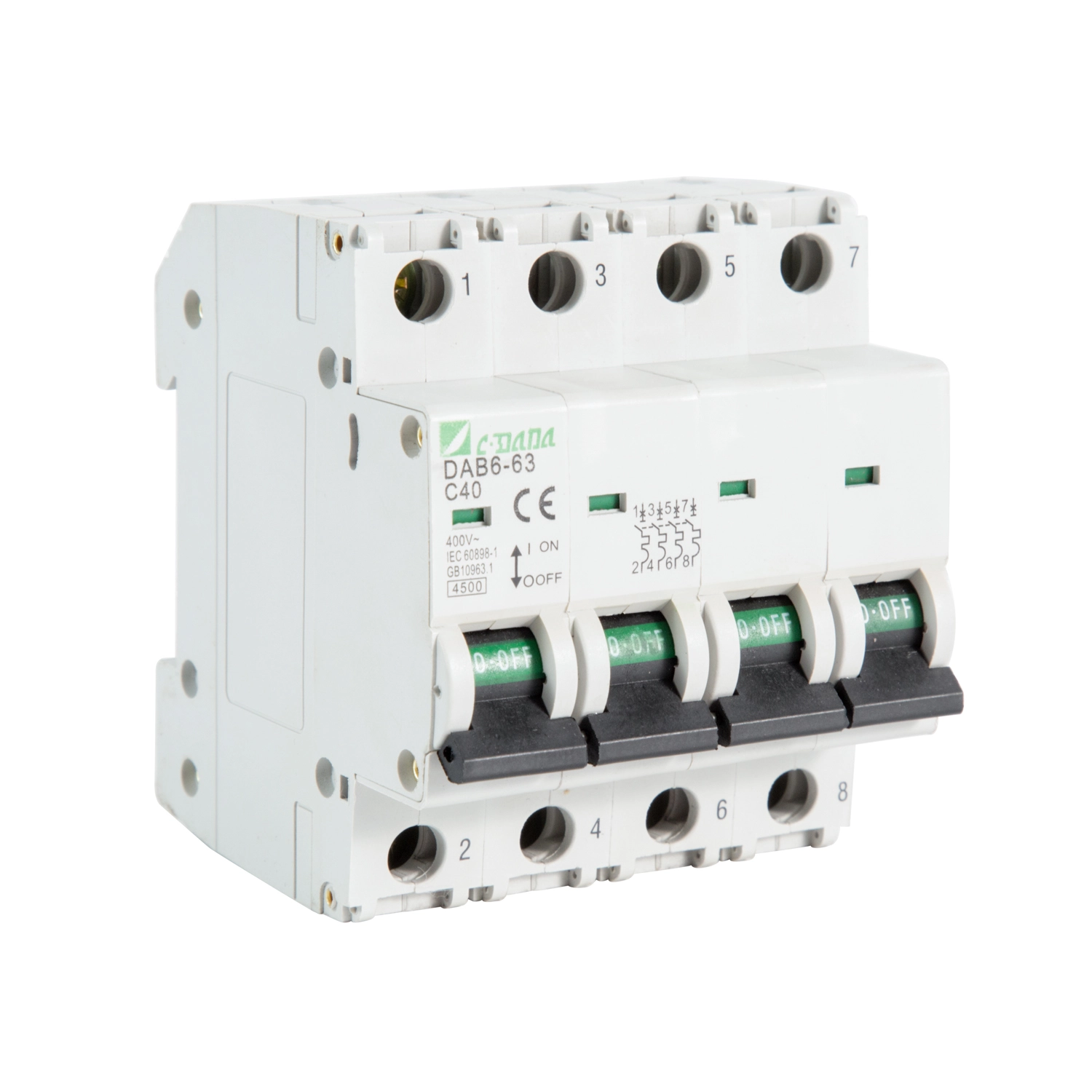

Che cos'è un interruttore automatico miniaturizzato da 6 kA CA?
Un interruttore automatico miniaturizzato, comunemente chiamato MCB, è un dispositivo di commutazione protettivo progettato per disconnettere automaticamente un circuito elettrico quando si verificano condizioni di corrente anomale. A differenza di un fusibile tradizionale, un MCB può normalmente essere ripristinato dopo che il guasto è stato eliminato, rendendolo conveniente per operazioni e manutenzioni ripetute.
Il termine6kAsi riferisce al potere di interruzione nominale in cortocircuito dell'interruttore nelle condizioni di prova applicabili. In termini semplici, un MCB da 6 kA è progettato per interrompere in sicurezza una potenziale corrente di cortocircuito fino a 6.000 A quando vengono soddisfatti i requisiti specificati.
I prodotti conformi alla norma IEC/EN 60898-1 specificano comunemente parametri quali corrente nominale, tensione nominale, frequenza, potere di interruzione e caratteristiche di intervento istantaneo. Le gamme MCB commerciali possono offrire valori nominali di 6 kA tra diversi valori nominali di corrente e configurazioni dei poli.
6kA non è la corrente operativa normale dell'interruttore. Un MCB da 16 A, ad esempio, è destinato a trasportare la corrente nominale in condizioni specificate, mentre il valore da 6 kA descrive la sua capacità di interruzione in cortocircuito. Queste due specifiche rispondono a domande ingegneristiche completamente diverse.
Perché è importante il potere di interruzione di 6 kA?
I cortocircuiti possono produrre correnti estremamente elevate in un periodo molto breve. Se il dispositivo di protezione non è in grado di interrompere in modo sicuro la corrente di guasto disponibile nel punto di installazione, le conseguenze possono includere gravi danni ai contatti, calore eccessivo, guasti alle apparecchiature o pericolosi archi elettrici.
Pertanto, il potere di interruzione non dovrebbe essere selezionato semplicemente perché 6kA è una specifica comunemente disponibile. È necessario valutare la corrente di cortocircuito prevista nel punto di installazione e l'interruttore selezionato deve avere una capacità di interruzione adeguata per quel sistema.
| Parametro | Cosa significa | Perché è importante |
|---|---|---|
| 6kA | Potere di interruzione nominale in cortocircuito | Determina se l'interruttore può interrompere in modo sicuro il livello di corrente di guasto specificato |
| Corrente nominale (In) | Corrente nominale normale dell'MCB | Deve coordinarsi con la capacità del conduttore e il carico previsto |
| Tensione nominale (Ue) | Tensione operativa per l'applicazione | Deve essere compatibile con l'impianto elettrico |
| Curva di viaggio | Definisce il campo di intervento magnetico istantaneo | Aiuta a prevenire interventi intempestivi mantenendo la protezione dai guasti |
| Numero di poli | Numero di conduttori commutati/protetti | Deve corrispondere alla configurazione del circuito |
Le specifiche del produttore mostrano che gli MCB da 6 kA sono disponibili per una gamma di valori di corrente e configurazioni di tensione, inclusi i comuni sistemi di distribuzione a 230 V e 400 V CA.
In che modo un interruttore automatico miniaturizzato CA protegge un circuito?
Un tipico MCB combina meccanismi di protezione termica e magnetica. Queste due funzioni risolvono diversi problemi elettrici.
- Protezione termica:Un sovraccarico prolungato riscalda un elemento bimetallico. Quando la temperatura raggiunge la soglia di funzionamento, il meccanismo si sblocca e apre il circuito.
- Protezione magnetica:Un'elevata corrente di cortocircuito crea un forte effetto magnetico che attiva il meccanismo di sgancio istantaneo, scollegando rapidamente il circuito.
- Commutazione manuale:L'MCB può normalmente essere commutato manualmente per l'isolamento del circuito durante i lavori di manutenzione o installazione.
Questa combinazione rende l'MCB adatto a circuiti in cui è necessario affrontare sia sovraccarichi di lunga durata che improvvisi guasti da cortocircuito. Le moderne gamme di prodotti MCB combinano comunemente rilasci termici e magnetici e possono fornire caratteristiche B, C o D a seconda del carico previsto.
Quali parametri tecnici dovrebbero verificare gli acquirenti?
Gli acquirenti spesso si concentrano sulla valutazione e sul prezzo attuali trascurando altri parametri. Per una specifica di progetto affidabile, le seguenti caratteristiche dovrebbero essere controllate insieme.
| Specifica | Considerazione tipica | Punto di controllo dell'acquirente |
|---|---|---|
| Capacità di interruzione | 6kA | Confermare che sia adeguato alla potenziale corrente di guasto |
| Corrente nominale | Dipendente dall'applicazione | Coordinare con il carico e la capacità del conduttore |
| Tensione nominale | Tensioni comuni di distribuzione CA | Abbinare la tensione del sistema |
| Frequenza | 50/60Hz comunemente specificato | Confermare la compatibilità con la rete locale |
| Caratteristica del viaggio | B/C/D | Abbina la curva alle caratteristiche di spunto del carico |
| Configurazione del palo | 1P, 1P+N, 2P, 3P, 4P a seconda del prodotto | Abbinare la disposizione del cablaggio |
| Montaggio | La guida DIN è comune | Confermare la compatibilità con il quadro di distribuzione |
| Standard | IEC/EN 60898-1 o altro standard applicabile | Richiedere documentazione tecnica e certificazione ove richiesta |
La documentazione di prodotto di produttori affermati fornisce comunemente questi parametri insieme anziché trattare il potere di interruzione come una specifica isolata.
In che modo le curve di intervento B, C e D influiscono sulla selezione?
La curva di intervento è una delle decisioni più importanti quando si specifica un MCB. La lettera descrive l'intervallo approssimativo in cui opera lo sgancio istantaneo magnetico rispetto alla corrente nominale dell'interruttore.
| Curva | Intervallo tipico di intervento magnetico | Applicazione tipica |
|---|---|---|
| B | 3–5 × pollici | Carichi a basso spunto, illuminazione, circuiti resistivi |
| C | 5–10 × pollici | Carichi generici e moderatamente induttivi |
| D | 10–20 × pollici | Carichi con spunto più elevato come alcuni motori e trasformatori |
Questi intervalli sono comunemente associati alle caratteristiche MCB IEC 60898-1.
Ad esempio, se un motore produce una corrente di avviamento temporanea diverse volte superiore alla normale corrente operativa, una curva altamente sensibile potrebbe scattare inutilmente durante l'avvio. Un dispositivo con curva a C o a D può essere più appropriato, a seconda dell'apparecchiatura e della progettazione del circuito completo.
Dove vengono comunemente utilizzati gli interruttori automatici miniaturizzati CA da 6 kA?
Un interruttore automatico miniaturizzato da 6 kA CA può essere adatto a molte applicazioni a bassa tensione quando i requisiti effettivi di livello di guasto, tensione, corrente e installazione rientrano nelle specifiche del dispositivo.
- Distribuzione residenziale:circuiti di illuminazione, circuiti di prese, elettrodomestici e circuiti derivati.
- Edifici commerciali:quadri di distribuzione per uffici, sistemi di illuminazione, strutture commerciali e circuiti di piccole apparecchiature.
- Pannelli di controllo industriali:circuiti ausiliari, apparecchiature di controllo, piccoli motori e altri carichi idonei a bassa tensione.
- Servizi edili:Circuiti ausiliari, pompe, illuminazione e distribuzione generale dell'energia relativi al sistema HVAC, laddove le specifiche siano appropriate.
- Armadi di distribuzione elettrica:protezione dei circuiti derivati e sistemi di distribuzione modulare.
L'applicazione effettiva deve essere sempre verificata rispetto alla documentazione del prodotto del produttore e ai requisiti dell'installazione. Non si dovrebbe mai presumere che un valore nominale di 6 kA sia adatto a qualsiasi ambiente elettrico.
Quali problemi può aiutare a prevenire il giusto MCB?
Una delle maggiori preoccupazioni durante l'acquisto non è semplicemente se un martello funziona, ma se funziona in modo coerente nelle condizioni per le quali è stato selezionato.
1. Sovraccarico persistente
Un circuito che trasporta una corrente eccessiva per troppo tempo può causare il riscaldamento dei conduttori e il deterioramento prematuro delle apparecchiature. Il rilascio termico è progettato per rispondere a condizioni di sovraccarico prolungato.
2. Danni da cortocircuito
Un potere di interruzione adeguato consente all'MCB di interrompere una corrente di guasto eccessiva senza superare la capacità di interruzione specificata del dispositivo.
3. Intervento intempestivo
Una curva di intervento inadeguata può causare interruzioni inutili all'avvio dell'apparecchiatura. L'abbinamento delle caratteristiche B, C o D al carico aiuta a risolvere questo problema.
4. Manutenzione difficile
Un MCB modulare può fornire un comodo isolamento manuale, aiutando gli elettricisti a identificare e lavorare su singoli circuiti senza necessariamente spegnere un intero sistema di distribuzione.
5. Incertezza sugli appalti
Nei progetti B2B, specifiche tecniche incomplete possono portare a prodotti errati, approvazioni ritardate o costi di sostituzione. Una scheda tecnica chiara del prodotto e parametri tecnici definiti riducono questi rischi.
Come possono gli acquirenti selezionare un MCB da 6 kA adatto?
Un processo di selezione pratico può essere suddiviso in più fasi. Ciò aiuta gli ingegneri e i team di acquisto a evitare di scegliere un prodotto esclusivamente dal titolo di un catalogo.
-
Determinare la tensione del sistema.
Confermare la tensione CA nominale e se l'applicazione è monofase o trifase. -
Calcolare o confermare la corrente di progetto.
La corrente nominale dell'MCB deve essere coordinata con il carico del circuito previsto e la corrente consentita del conduttore. -
Determinare la corrente di cortocircuito presunta.
Controllare la corrente di guasto disponibile nel punto di installazione e verificare che il potere di interruzione selezionato di 6 kA sia adeguato. -
Valutare lo spunto del carico.
Identificare se il circuito contiene motori, trasformatori, apparecchiature capacitive, alimentatori a commutazione o altri carichi che producono una corrente di avvio significativa. -
Selezionare la curva di viaggio appropriata.
Scegli B, C o D in base al carico effettivo e ai requisiti di protezione anziché selezionare semplicemente l'opzione più comune. -
Scegli la configurazione dei poli.
Confermare se il progetto richiede 1P, 1P+N, 2P, 3P, 3P+N o un'altra configurazione supportata dalla serie di prodotti. -
Verificare standard e documentazione.
Richiedi la scheda tecnica applicabile, le informazioni sui test, i certificati, i disegni dimensionali e le istruzioni di installazione. -
Verificare la compatibilità del pannello.
Verificare le dimensioni della guida DIN, la disposizione dei terminali, la gamma dei conduttori, gli accessori e lo spazio di installazione disponibile.
- □ Tensione nominale confermata
- □ Corrente nominale confermata
- □ Potere di interruzione verificato di 6kA
- □ Curva B/C/D selezionata in base al carico
- □ Configurazione dei poli confermata
- □ Standard applicabile confermato
- □ Dimensioni e montaggio su guida DIN controllati
- □ Certificazione e documentazione di prova richieste
- □ Riesame dell'ambiente operativo
- □ Considerato il coordinamento con la protezione a monte/a valle
Errori di selezione comuni da evitare
Anche quando le specifiche di base sembrano corrette, diversi errori possono creare problemi dopo l'installazione.
| Errore | Potenziale problema | Pratica migliore |
|---|---|---|
| Scegliendo solo in base all'amperaggio | Altri parametri critici potrebbero non corrispondere | Valutare insieme tensione, curva, potere di interruzione, poli e standard |
| Supponendo che ogni interruttore da 6kA sia intercambiabile | Prodotti diversi possono avere dimensioni e specifiche prestazionali diverse | Confronta le schede tecniche complete |
| Utilizzo della curva di viaggio sbagliata | Interventi intempestivi o idoneità all'applicazione inadeguata | Valutare lo spunto di carico effettivo |
| Ignorare la potenziale corrente di guasto | Il potere di interruzione potrebbe essere insufficiente | Verificare il livello di guasto nel punto di installazione |
| Trascurare il coordinamento del conduttore | La protezione potrebbe non corrispondere correttamente al sistema di cablaggio | Coordinare la classificazione dell'MCB con la capacità del conduttore |
| Acquisto senza documentazione | L'approvazione e l'installazione potrebbero diventare difficili | Richiedi documenti tecnici e di conformità prima dell'acquisto |
Il corretto coordinamento tra corrente nominale, capacità del conduttore, caratteristica di intervento e livello di guasto è fondamentale per una selezione affidabile dell'MCB.
Perché collaborare con un produttore esperto di MCB?
Per gli appalti di grandi volumi, i progetti OEM, le partnership di distribuzione e la produzione di quadri elettrici, la qualità del prodotto è solo una considerazione. Gli acquirenti necessitano inoltre di specifiche coerenti, produzione stabile, comunicazione tecnica reattiva e documentazione che supporti l'approvazione del progetto.
Shanghai DaDa Electric Co., Ltd.può essere considerato un partner di produzione per i clienti che cercano soluzioni di interruttori automatici miniaturizzati e relativi prodotti di protezione elettrica a bassa tensione. Per gli acquirenti B2B, la valutazione più utile del fornitore dovrebbe concentrarsi su informazioni tecniche misurabili piuttosto che su sole affermazioni di marketing.
- Specifiche di prodotto e parametri tecnici chiari
- Intervalli di corrente e tensione nominali definiti
- Opzioni di potere di interruzione disponibili
- Informazioni sulla curva di intervento per diverse condizioni di carico
- Disegni del prodotto e informazioni sull'installazione
- Documentazione di certificazione e conformità applicabile
- Procedure stabili di produzione e controllo qualità
- Comunicazione tecnica per requisiti specifici del progetto
- Supporto OEM/ODM ove applicabile
Per gli importatori e i distributori di materiale elettrico, questi fattori possono essere particolarmente importanti quando i prodotti devono essere integrati in diversi sistemi di distribuzione o venduti su più mercati.
Domande frequenti
6kA si riferisce al potere di interruzione nominale in cortocircuito nelle condizioni di prova applicabili. Rappresenta 6.000 ampere e non deve essere confuso con la normale corrente nominale dell'MCB.
No. L'idoneità dipende dalla corrente di cortocircuito prevista, dalla tensione del sistema, dalla corrente nominale, dalla caratteristica di intervento, dalla configurazione dei poli, dalle condizioni di installazione e dalle normative applicabili. La corrente di guasto disponibile deve essere controllata prima di selezionare l'interruttore.
I due numeri descrivono parametri diversi. 6kA è il potere di interruzione, mentre 6A è il valore della corrente nominale. Un interruttore potrebbe potenzialmente avere una corrente nominale di 6 A e un potere di interruzione di 6 kA.
Identificano diverse caratteristiche di intervento magnetico istantaneo. Secondo la norma IEC 60898-1, B è generalmente associato a circa 3–5 volte la corrente nominale, C a circa 5–10 volte e D a circa 10–20 volte.
I motori possono avere una notevole corrente di avviamento, quindi le caratteristiche C o D possono essere appropriate a seconda del motore e del circuito. La scelta finale dovrebbe considerare la corrente di avviamento, la corrente di guasto, l'impedenza del cavo e il coordinamento con altri dispositivi di protezione.
Non automaticamente. Se la corrente di cortocircuito prevista supera la capacità di interruzione nominale dell'interruttore, un dispositivo da 6 kA potrebbe non essere appropriato. L'interruttore deve essere selezionato in base al livello di guasto e ai requisiti di installazione applicabili.
Gli acquirenti dovrebbero normalmente richiedere una scheda tecnica dettagliata, specifiche tecniche, disegni dimensionali, istruzioni di installazione, documenti di test o certificazione applicabili e standard di prodotto pertinenti. I requisiti specifici del progetto potrebbero richiedere documentazione aggiuntiva.
La coerenza tra lotti di produzione, tracciabilità, documentazione tecnica, controllo di qualità, capacità di consegna e supporto tecnico post-vendita possono influire in modo significativo sul costo totale e sull'affidabilità di un progetto elettrico B2B.
Realizza una soluzione di protezione dei circuiti più affidabile
Selezionando unInterruttore automatico miniaturizzato CA da 6 kAdovrebbe iniziare con le condizioni elettriche dell'applicazione piuttosto che con la sola etichetta del prodotto. La corrente nominale, il potere di interruzione, la curva di intervento, la tensione, la configurazione dei poli, l'ambiente di installazione e la documentazione tecnica contribuiscono tutti a creare una soluzione di protezione affidabile.
