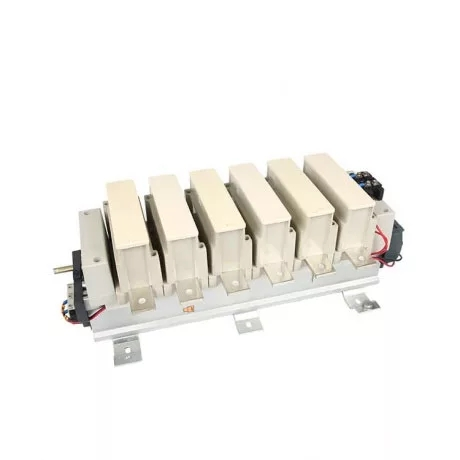

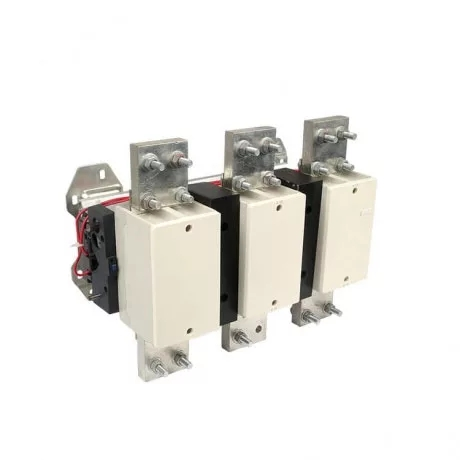

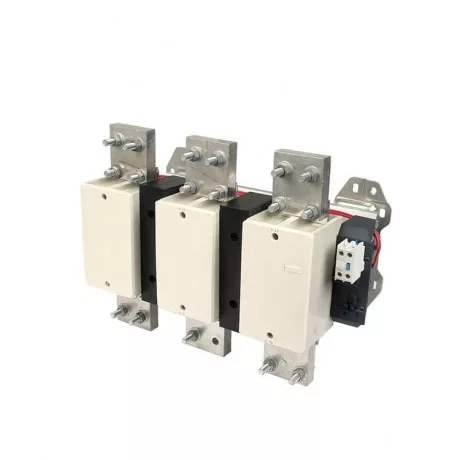

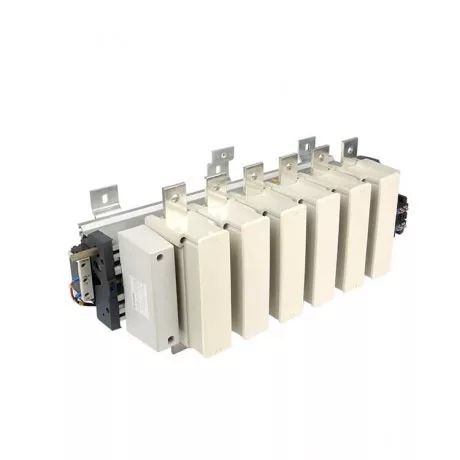

Contattore F

Soddisfa le esigenze di alimentazione dei sistemi industriali su larga scala con il contattore CDADA LC1-F serie F, un contattore CA ad alta corrente progettato dal fornitore professionale Shanghai DADA Electric CO., LTD. alle norme IEC/EN 60947-4-1. Progettata per il controllo di motori per impieghi gravosi e la commutazione di potenza, la serie LC1-F supporta correnti operative nominali da 115 A a 1.000 A e controlla motori trifase a gabbia di scoiattolo fino a 500 kW (a 380–415 V, servizio AC-3) o 670 kW a 690 V.

Disponibile in configurazioni a 3 o 4 poli, è ideale per compressori, pompe di grandi dimensioni, frantoi, refrigeratori HVAC, attrezzature minerarie e impianti di trattamento delle acque. Con i valori di utilizzo AC-3 e AC-4, gestisce sia l'avviamento di motori standard che applicazioni impegnative come il collegamento o l'avanzamento progressivo. Certificato CE, classificato per isolamento 690 V e utilizzabile a temperature ambiente da –5°C a +40°C, il contattore CDADA F offre prestazioni robuste e di facile manutenzione anche in ambienti difficili fino a 2000 m di altitudine.

Specifiche chiave

Serie: F Contattore

Marca: CDADA | Produttore: Shanghai DADA Electric CO.,LTD

Norma: IEC/EN 60947-4-1

Certificazione: CE

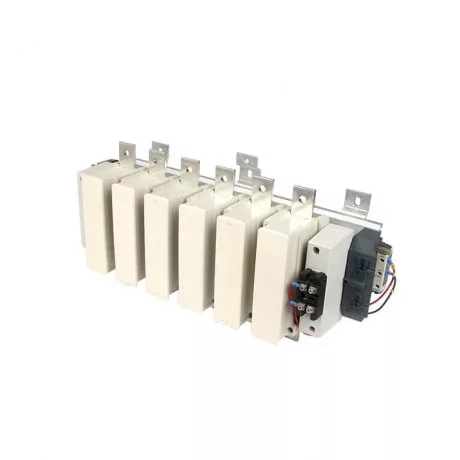

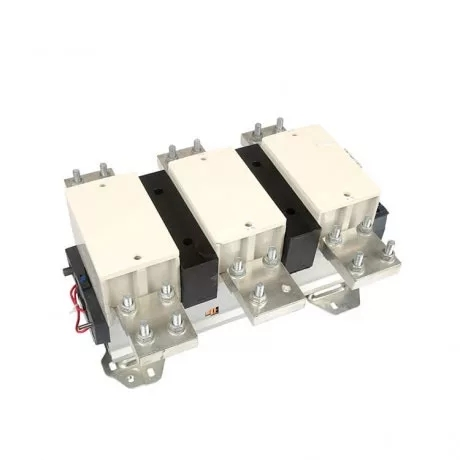

Poli: 3P o 4P (selezionabile sul campo sulla maggior parte dei modelli)

Corrente operativa nominale (AC-3): 115 A – 1000 A

Controllo della potenza del motore (AC-3):

380/415V: 55kW – 500kW

660/690V: 80kW – 670kW

Categorie di utilizzo: AC-3 (motore in funzione), AC-4 (collegamento/avanzamento progressivo)

Tensione di isolamento nominale: 690 V CA

Temperatura ambiente: da –5°C a +40°C

Altitudine: ≤ 2000 m

Montaggio: verticale ±5°, categoria di montaggio III

Tensioni bobina (CA): 110 V, 127 V, 220 V, 240 V, 380 V, 415 V, 440 V, 480 V, 500 V, 600 V

Corrente di riscaldamento convenzionale massima (AC-1): fino a 1200 A

Scheda tecnica

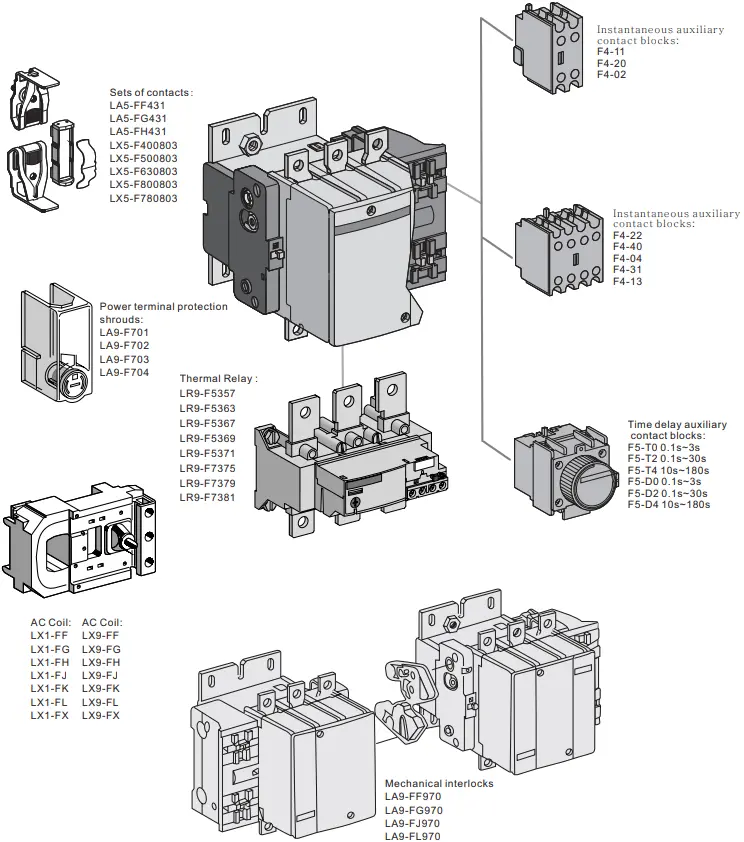

Accessori

Perché scegliere il contattore CDADA F?

★ Prestazioni reali per impieghi gravosi

Gestisce motori fino a 1.000 A e oltre 500 kW: perfetti per il settore minerario, petrolifero e del gas, le acciaierie e le infrastrutture municipali.

★ Compatibilità globale della tensione

L'ampia gamma di opzioni di bobina CA (inclusi 415 V, 480 V, 600 V) garantisce un'integrazione perfetta nei progetti europei, nordamericani, mediorientali e africani.

★ AC-4 classificato per cicli impegnativi

A differenza dei contattori di base, LC1-F resiste a frequenti inversioni, frenate e spostamenti, fondamentali per gru, ascensori ed estrusori.

★ Flessibilità a 4 poli

Commuta il neutro quando richiesto: ideale per sistemi TT, gruppi elettrogeni o carichi industriali sensibili.

★ Robusta gestione della temperatura e dell'arco

Le camere d'arco ottimizzate e i contatti ad alta conduttività garantiscono una lunga durata elettrica e una bassa generazione di calore sotto carico continuo.

★ Pronto per OEM e quadristi

Compatibile con guida DIN standard o montaggio a vite e si abbina perfettamente ai relè di sovraccarico termico CDADA per soluzioni complete di avviamento motore.

★ Investiamo continuamente in ricerca e sviluppo, monitoriamo gli standard globali e le tendenze del mercato e collaboriamo con esperti del settore per aggiornare il nostro portafoglio di prodotti.

Applicazioni tipiche

Controllo motori di grandi dimensioni: frantoi, mulini a sfere, pompe centrifughe

Energy & Utilities: Impianti idrici/reflui, ausiliari di centrali elettriche

HVAC: refrigeratori industriali, torri di raffreddamento

Movimentazione materiali: nastri trasportatori, elevatori a tazze

Marino e offshore: sistemi motore di bordo

Rinnovabili: sistemi idroelettrici con pompaggio e sistemi di alimentazione a biomassa

Domande frequenti (FAQ)

Q1: Qual è la differenza tra i contattori serie D e F?

A1:

● Serie D (ad esempio LC1-D): per carichi da leggeri a medi (fino a 95 A/45 kW).

● Serie F (LC1-F): per servizi industriali pesanti (115 A–1000 A / 55 kW–500 kW+). → La serie F presenta spazi tra i contatti più ampi, scivoli d'arco rinforzati e una maggiore resistenza a breve termine.

Q2: Posso utilizzare un contattore 4P F per commutare il neutro?

R2: Sì. La versione a 4 poli consente la disconnessione simultanea di tutte e 3 le fasi + neutro, richiesta in alcune applicazioni di sicurezza o isolamento (ad esempio, commutazione del generatore).

Q3: È ancora necessario un relè di sovraccarico?

R3: Assolutamente. Il contattore commuta solo l'alimentazione, non protegge da sovraccarichi o perdita di fase. Abbinare sempre a un relè di sovraccarico termico o elettronico per la protezione del motore.

Q4: Cosa significa in pratica "classificazione AC-4"?

R4: Significa che il contattore può gestire in sicurezza l'intasamento del motore (frenata in retromarcia) e l'avanzamento progressivo (brevi raffiche), comuni nei paranchi, nelle presse e nei miscelatori. Ciò provoca picchi di corrente elevati; La classificazione AC-4 garantisce la durata del contatto.

Q5: Perché scegliere CDADA F Contactor rispetto ai marchi globali?

A5: CDADA offre:

● Conformità autentica allo standard IEC 60947-4-1 con documentazione di test

● Prezzi competitivi senza compromettere i contatti in lega d'argento o la soppressione dell'arco

● Gamma completa di tensioni della bobina per le esportazioni globali

● Consegna rapida di campioni e quantità dalla Cina

● Supporto OEM: etichettatura personalizzata, imballaggio e file tecnici (dichiarazione CE, schemi elettrici)
