Produttore di interruttori automatici CC di alta qualità

CDADAè un produttore e fornitore affidabile di interruttori automatici CC. I nostri prodotti sono di alta qualità, affidabili e tecnologicamente avanzati. Siamo specializzati nello sviluppo di soluzioni su misura per settori come quello delle nuove energie, fornendo servizi OEM completi e one-stop.

Cos'è un interruttore automatico CC?

A Interruttore automatico CC è un dispositivo di protezione specializzato progettato per interrompere i circuiti di corrente continua (CC) in condizioni di sovraccarico, cortocircuito o guasto. A differenza degli interruttori automatici CA che beneficiano dei passaggi per lo zero naturali della corrente (100-120 volte al secondo a 50/60 Hz), gli interruttori CC devono estinguere forzatamente unarco continuo e unidirezionale privo di proprietà autoestinguenti intrinseche. Questa differenza fondamentale richiede sofisticate tecnologie di estinzione dell'arco, che rendono gli interruttori CC fisicamente più grandi, più complessi e più costosi rispetto alle loro controparti CA.

Gli interruttori automatici CC funzionano su intervalli di tensione daDa 12 V a 1500 V CC, con valutazioni attuali che abbraccianoda 2A a 2500A. Fungono da componenti di protezione critici nei sistemi solari fotovoltaici (PV), nei sistemi di accumulo dell'energia delle batterie (BESS), nelle infrastrutture di ricarica dei veicoli elettrici (EV)ttura, data center con distribuzione di alimentazione CC, controlli di motori CC industriali e sistemi elettrici marini.

La sfida principale nell’interruzione DC risiedefisica dell’estinzione dell’arco: Gli archi CC mantengono colonne di plasma stabili con temperature superiori a 10.000°C, richiedendo allungamento forzato, raffreddamento e deionizzazione attraverso campi magnetici, scivoli d'arco e materiali di contatto specializzati.

Categorie e configurazioni di prodotti

Classificazione	Tipo	Intervallo di corrente/tensione	Caratteristiche chiave

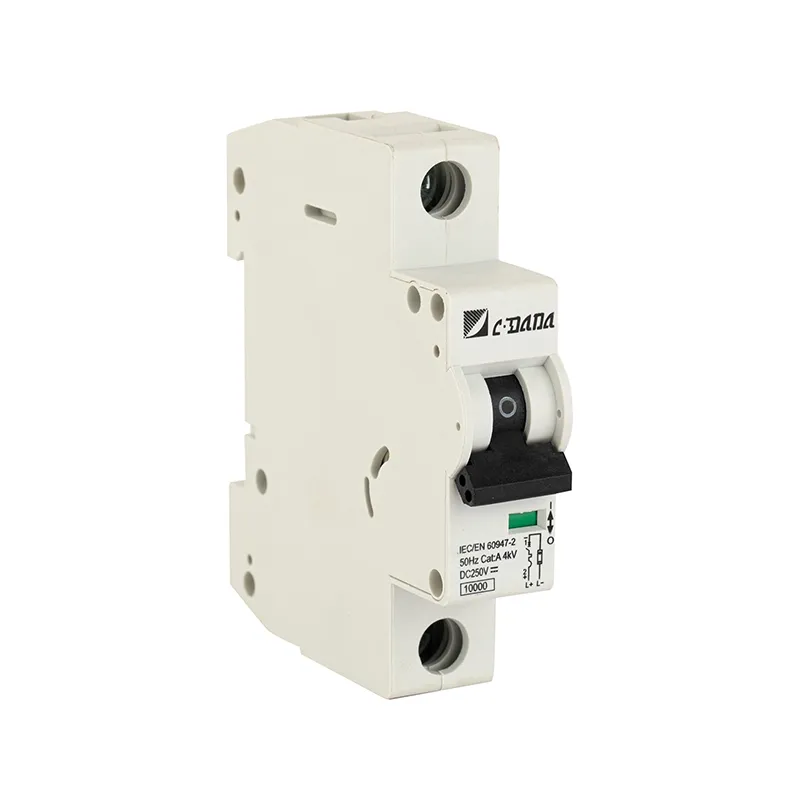

Per costruzione	DCMCB (miniatura)	2 A – 125 A, 250 V – 1000 V CC	Montaggio su guida DIN, impostazioni di scatto fisse, fotovoltaico residenziale/commerciale

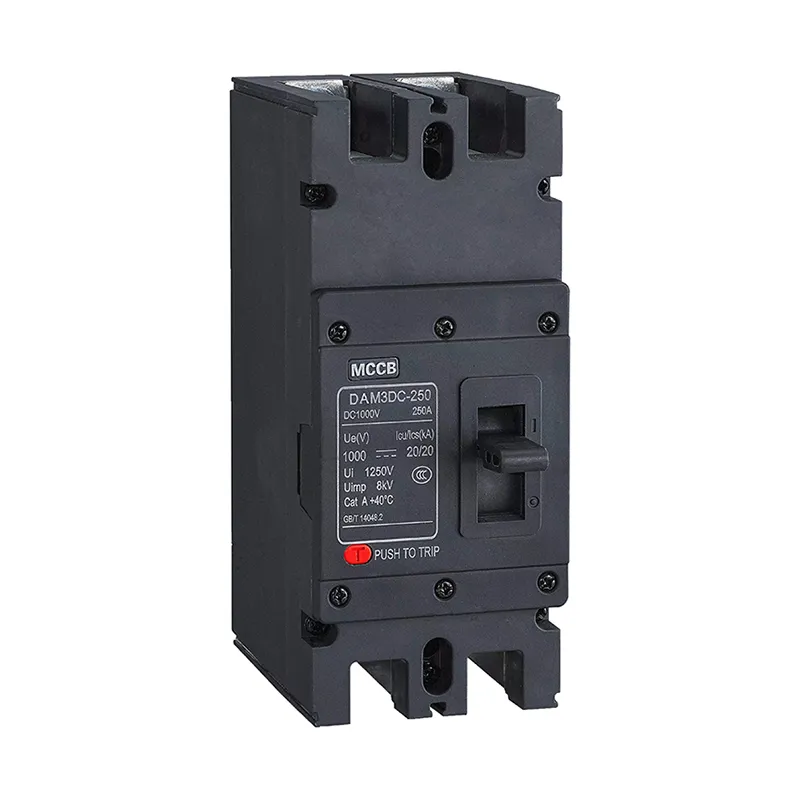

	DCMCCB (custodia stampata)	10 A – 2500 A, 500 V – 1500 V CC	Sganciatori regolabili, elevato potere di interruzione, industriale/utility
	DCACB (interruttore automatico in aria)	630 A – 6300 A, 1000 V CC	Design estraibile, protezione elettronica, distribuzione dell'alimentazione
	Interruttore CC a stato solido	100 A – 5000 A, fino a 1500 V CC	Basato su semiconduttori, funzionamento <1 ms, senza archi, costo premium
Per tensione nominale	Bassa tensione	12 V – 250 V CC	Automotive, nautica, telecomunicazioni
	Media tensione (standard FV)	250 V – 1000 V CC	Stringhe solari fotovoltaiche, quadri elettrici, residenziale/commerciale
	Alta tensione	1000 V – 1500 V CC	Fotovoltaico su scala industriale, accumulo di batterie, ricarica rapida di veicoli elettrici
Per configurazione del polo	1 polo	250 V CC	Fotovoltaico a stringa singola, CC a bassa tensione
	2 poli (serie)	500 V – 750 V CC	Fotovoltaico a media tensione, collegamento in serie bipolare
	3 poli	750 V CC	Sistemi DC trifase, industriali specializzati
	4 poli (serie)	1000 V – 1500 V CC	Fotovoltaico ad alta tensione, rack per batterie, infrastrutture per veicoli elettrici
Dalla tecnologia di viaggio	Termico-Magnetico	2A – 800A	Sovraccarico bimetallico + cortocircuito solenoide, economico
	Elettronico	100A – 2500A	Curve regolabili tramite microprocessore, comunicazione
	Solo magnetico	10A – 100A	Solo cortocircuito, protezione motore, funzionamento veloce

Designazione critica:Sensibilità alla polarità Gli interruttori DC devono essere contrassegnati conpositivo (+) e negativo (-) terminali, con indicatori di direzione della corrente. L'installazione con polarità inversa può provocare guasti catastrofici a causa del comportamento asimmetrico dell'arco.

Funzioni principali e principio operativo

La sfida dell'arco DC

A differenza degli archi in CA che si estinguono naturalmente agli attuali passaggi per lo zero, gli archi in CC presentano sfide di estinzione uniche:

Parametro	Arco AC	Arco DC
Forma d'onda corrente	Sinusoidale, passaggi per lo zero ogni 10 ms (50 Hz)	Magnitudo continua e costante
Tensione dell'arco	Fluttua con la corrente	Stabile, necessita di estinzione forzata
Estinzione dell'arco	Naturale al passaggio per lo zero	Allungamento forzato + raffreddamento richiesto
Energia dell'arco	Pulsato, media inferiore	Calore continuo e concentrato
Usura dei contatti	Moderare	Grave senza un adeguato spegnimento
Divario richiesto	Più piccolo	2-3 volte più grande per tensione equivalente

Tecnologie di estinzione dell'arco

Tecnologia	Meccanismo	Applicazione	Prestazione
Scoppio magnetico	La forza di Lorentz F = I × L × B spinge l'arco nelle piastre divisorie a 50-200 m/s	Universale per MCB/MCCB CC	Interruzione più comune ed economica da 10-20 kA
Scivolo ad arco con piastre divisorie	Arco diviso in segmenti in serie, raffreddato, deionizzato	Standard in tutti gli interruttori DC	Componente essenziale, caduta di tensione per piastra 30-50V
Magneti permanenti	Magneti NdFeB (0,1-0,3 T) perpendicolari al percorso dell'arco	Interruttori automatici CC compatti	Nessuna alimentazione esterna, stabile alla temperatura fino a 150°C
Bobina di soffiaggio elettromagnetica	La bobina autoalimentata genera un campo proporzionale alla corrente di guasto	MCCB ad alta corrente	La forza aumenta con la protezione adattativa attuale
Interruzione del vuoto	Arco estinto nel vuoto (nessun mezzo ionizzabile)	CC ad alta tensione, specializzata	Eccellente per >1000 V CC, lunga durata, costoso
Esplosione d'aria	L'aria compressa si raffredda e allunga l'arco	Industriale ad alta potenza, eredità	Elevata manutenzione, usata raramente nei design moderni

Fisica dello scoppio magnetico

L'equazione della forza di Lorentz governa la manipolazione dell'arco CC:

F = I × L × B

Dove:

F = Forza sull'arco (Newton)

I = Corrente dell'arco (Ampere)

L = Lunghezza dell'arco (metri)

B = Densità del flusso magnetico (Tesla)

Calcolo di esempio:

Corrente dell'arco: 1000 A

Lunghezza dell'arco: 0,02 m (2 cm)

Campo magnetico: 0,2 T

Forza: F = 1000 × 0,02 × 0,2 = 4N

Accelerazione: a = 4N / (5×10⁻⁴ kg/m × 0,02 m) = 400.000 m/s²

Questa enorme accelerazione spinge l'arco nelle piastre divisorie in pochi millisecondi, dove viene segmentato, raffreddato ed estinto.

Ambienti applicativi e casi d'uso

Settore industriale	Applicazione specifica	Specifiche tipiche	Requisiti critici
Solare fotovoltaico (residenziale)	Protezione delle stringhe, scatole di collegamento	10 A-32 A, 250 V-500 V CC, 2 poli, curva tipo C	Resistenza ai raggi UV, custodia IP65, 20kA Icu
Solare fotovoltaico (commerciale)	Scatola combinatrice principale, protezione inverter	63 A-125 A, 500 V-1000 V CC, 4 poli, 10-20 kA Icu	Ambiente elevato (60°C), resistenza alla corrente inversa
Solare fotovoltaico (utenza)	Inverter centrale, raccolta DC	250 A-800 A, 1000 V-1500 V CC, MCCB CC, 50 kA Icu	Coordinamento selettivo, monitoraggio remoto
Stoccaggio dell'energia della batteria	Protezione rack batteria, bus DC	125A-630A, 750V-1500V CC, sganciatore elettronico, 4 poli	Protezione bidirezionale, elevata corrente di cortocircuito
Ricarica di veicoli elettrici	Protezione del caricabatterie rapido CC, interfaccia batteria	200 A-400 A, 500 V-1000 V CC, elevata resistenza	Funzionamento frequente, spunto elevato, sicurezza SIL 2
Centri dati	Distribuzione 380 V CC, protezione UPS	63 A-250 A, 380 V CC, alta interruzione, bassa energia passante	Tempi di inattività minimi, coordinamento selettivo
Trazione ferroviaria	Alimentazione DC di metropolitane, tram e ferrovie	1000 A-4000 A, 750 V-1500 V CC, CA CA	Elevata resistenza meccanica, resistenza alle vibrazioni
Marino/Offshore	Distribuzione DC per navi, piattaforme offshore	100 A-400 A, 500 V CC, resistente alla corrosione	Nebbia salina, tropicalizzazione, intervento ridondante

Processo di produzione e flusso di lavoro di produzione

Sequenza di produzione di precisione

IQC delle materie prime → Fabbricazione del sistema di contatto → Assemblaggio dello scivolo dell'arco → Integrazione del sistema magnetico → Assemblaggio del meccanismo → Calibrazione dell'unità di sgancio → Assemblaggio primario → Test ad alta corrente → QC finale → Imballaggio

Fasi critiche della produzione

Palcoscenico	Dettagli del processo	Punti di controllo qualità
Contatta la fabbricazione	Punte di contatto in argento-tungsteno (AgW 70/30) o rame-tungsteno (CuW 80/20), brasatura su supporti in rame, formatura di geometrie di raschiatura	Durezza HV 120-180, resistenza all'erosione dell'arco, resistenza di contatto <1 mΩ, resistenza alla brasatura >80 MPa
Costruzione dello scivolo ad arco	Piastre divisorie in ceramica (6-15 piastre a seconda della tensione), guide dell'arco in acciaio, integrazione del magnete permanente, geometria della camera dell'arco ottimizzata	Rigidità dielettrica >3kV, tempo di estinzione dell'arco <10ms, densità del flusso magnetico 0,15-0,25T
Sistema di soffiaggio magnetico	Posizionamento del magnete permanente NdFeB (grado N52), lavorazione dell'espansione polare, ottimizzazione del circuito magnetico, compensazione della temperatura	Densità di flusso tolleranza ±10%, coefficiente di temperatura -0,1%/°C, resistenza alla smagnetizzazione
Assemblea del meccanismo	Levetta di attivazione/disattivazione rapida, accumulo di energia a molla, collegamento senza scatto, molle di pressione di contatto	Velocità di apertura contatti >1,2 m/s, durata meccanica 20.000 cicli, tempo di intervento <20ms
Calibrazione dell'unità di sgancio	Calibrazione elemento termico bimetallico (precisione ±5%), impostazione traferro magnetico, verifica curva tempo-corrente	1,05×In assenza di viaggio, 1,25×In viaggio <1h, 5×In istantaneo, registrazione dati
Test ad alta corrente	Test iniezione primaria a 10kA-20kA, verifica estinzione arco, misurazione aumento temperatura	Verifica potere di interruzione, usura contatti <5% dopo prova, recupero dielettrico

Materie prime primarie e specifiche dei componenti

Componente	Specifica del materiale	Standard dei fornitori	Proprietà chiave
Contatti principali	Argento-tungsteno (AgW 70/30) o rame-tungsteno (CuW 80/20)	ASTM B702, IEC 60368	Elevata resistenza all'erosione da arco, antisaldatura, conduttività 45-55% IACS
Piastre dello scivolo ad arco	Ceramica di allumina (Al₂O₃ 95%) o steatite	CEI 60672	Resistenza al calore >1200°C, rigidità dielettrica >15kV/mm, estinzione dell'arco
Magneti permanenti	NdFeB N52 (Neodimio-Ferro-Boro)	CEI 60404-8-1	Rimanenza 1,48 T, coercività >1000 kA/m, temperatura stabile fino a 150°C
Pezzi polari magnetici	Acciaio a basso tenore di carbonio 1008 o acciaio al silicio	ASTM A1008	Elevata permeabilità, bassa rimanenza, guida del flusso magnetico
Custodia modellata	BMC (DMC-2) termoindurente o PA66 GF30	IEC 60664-1, UL 94 V-0	Indice di inseguimento >600V, resistenza al calore 180°C, contenimento dell'arco
Contatta Molle	Rame berillio (CuBe2) o acciaio inossidabile 301	ASTM B196	Vita a fatica >50.000 cicli, pressione costante, resistenza alla corrosione
Terminali	Rame C11000 con placcatura in stagno o argento	ASTM B187	Densità di corrente 1,5-2,0 A/mm², bassa resistenza di contatto, resistenza all'ossidazione
Elementi bimetallici	Composito Inconel/acciaio passivato	ASTM B388	Tasso di deflessione 0,2 mm/°C, stabilità ±3%, precisione di calibrazione ±5%
Componenti elettronici (per sganciatori elettronici)	PCB di livello industriale, sensori Hall, processori ARM	CEI 60721-3-3	Funzionamento da -25°C a +70°C, livello EMC 3, compatibile SIL 2

Conformità agli standard e protocolli di test

Quadro degli standard internazionali

Standard	Ambito	Valutazioni applicabili
CEI 60947-2	Quadri di bassa tensione - Interruttori automatici (include CC)	Standard universale per interruttori DC fino a 1500 V DC
CEI 60898-2	Interruttori automatici per funzionamento CC (domestico)	Interruttori automatici CC fino a 125 A, 220 V CC (1 polo), 440 V CC (2 poli)
CEI EN 61643-31	SPD per applicazioni fotovoltaiche	Coordinamento della protezione contro le sovratensioni CC con gli interruttori
GB/T14048.2	Standard nazionale cinese	Certificazione CCC per il mercato cinese

Requisiti critici per i test CC:

Test critico della corrente di carico CC: Verifica della corrente di interruzione laddove la durata dell'arco aumenta in modo significativo

Potere di interruzione in cortocircuito: Testato alla massima tensione CC con costante di tempo specificata (rapporto L/R)

Sovraccarico delle prestazioni: Verifica dell'intervento termico a 1,45×In per 1 ora

Prove di tipo obbligatorie (IEC 60947-2 per DC)

Categoria di prova	Prova specifica	Criteri di accettazione
Aumento della temperatura	Corrente continua alla nominale In	Terminali ≤80K (argento), ≤65K (nudi), custodia ≤40K
Proprietà dielettriche	Resistenza alla frequenza di rete (2,5kV-3,5kV/1min), impulso (8kV)	Nessun guasto, nessun flashover
Caratteristiche di intervento	Sovraccarico: 1,05×In (nessun intervento), 1,25×In/1,45×In (intervento entro i limiti)	Tempi di intervento convenzionali per curva
	Cortocircuito: 5×In, 10×In intervento istantaneo	Funzionamento <20 ms
Prestazioni operative	Meccanico: 20.000 cicli; Elettrico: 10.000 cicli	Deriva dei parametri <5%.
Interruzione per cortocircuito	Icu (finale), Ics (servizio) alla tensione CC nominale	Interruzione riuscita, nessuna saldatura a contatto
Corrente di carico CC critica	Verifica dei limiti di durata dell'arco	Nessun arco eccessivo entro l'intervallo nominale
Verifica dello scoppio magnetico	Tempo di estinzione dell'arco, integrità della camera d'arco	Durata dell'arco <10 ms, nessuna rottura della camera
Ambientale	Caldo umido, freddo, caldo secco, vibrazioni	Funzionale dopo il condizionamento

Standard di controllo e ispezione della qualità in fabbrica

QC del materiale in entrata (IQC)

Materiale	Elementi di ispezione	Piano di campionamento	Attrezzatura
Punte di contatto in tungsteno	Densità, durezza, contenuto di argento, tolleranza dimensionale	Per lotto	Spettrometro, durometro, CMM
Magneti NdFeB	Rimanenza, coercitività, coefficiente di temperatura, placcatura	Per lotto	Isteresigramma, bobina di Helmholtz
Piatti in ceramica	Rigidità dielettrica, resistenza allo shock termico, dimensioni	Per lotto	Tester dielettrico, camera di shock termico
Portatori di rame	Conducibilità, durezza, spessore della placcatura	Per lotto	Conduttimetro, micrometro, XRF
Plastica termoindurente	Contenuto di vetro, viscosità, tempo di polimerizzazione, infiammabilità	Per lotto	DSC, indicizzatore del flusso di fusione, apparecchio UL 94

Controllo di qualità durante il processo (IPQC)

Stazione	Parametri di controllo	Frequenza	Metodo
Brasatura a contatto	Temperatura 800-850°C, atmosfera, resistenza del giunto	Ogni 100 unità	Termocoppia, shear tester, metallografia
Posizionamento del magnete	Verifica della polarità, densità di flusso, allineamento	Ogni unità	Misuratore di flusso, sistema di visione
Gruppo scivolo ad arco	Spaziatura delle piastre, allineamento del magnete, geometria del corridore	Ogni 50 unità	Indicatori passa/non passa, mappatura della densità di flusso
Calibrazione del meccanismo	Velocità di apertura, pressione di contatto, forza di intervento	Ogni unità	Telecamera ad alta velocità, dinamometro, banco automatizzato
Test dello sganciatore	Curva tempo-corrente, intervento istantaneo, compensazione ambientale	Ogni unità	Tester iniezione primaria (10.000 A), registrazione dati

Controllo qualità finale (FQC) e QC in uscita (OQC)

Articolo di prova	Standard	Dimensione del campione
Verifica della marcatura della polarità	Correggere la marcatura della direzione +/-/corrente	100%
Resistenza di contatto	<1mΩ per polo	100%
Tensione di tenuta dielettrica	2,5 kV CA/1 min	100%
Resistenza di isolamento	>100 MΩ a 500 V CC	100%
Caratteristiche di intervento	Verifica 1,05×In, 1,25×In, 5×In, 10×In	100%
Funzione di scoppio magnetico	Prova di estinzione dell'arco alla corrente nominale	100%
Funzionamento meccanico	10 cicli ON-OFF, funzionamento regolare	100%
Ispezione visiva e dimensionale	Gioco, dispersione superficiale, permanenza della marcatura	100%
Campionamento ad alta corrente	Verifica del potere di interruzione (10kA)	AQL 0,65
Integrità dell'imballaggio	Test di caduta, vibrazione (ISTA 3A)	Per lotto

Infrastruttura di produzione e capacità di produzione

Attrezzature di produzione avanzate

Categoria dell'attrezzatura	Specifiche della macchina	Funzione	Capacità
Contatta la fabbricazione	Forno per brasatura sotto vuoto (10⁻³ mbar, 900°C)	Brasatura dei contatti tungsteno-argento	5.000 contatti/giorno
Assemblaggio del magnete	Posizionamento automatico del magnete con rilevamento della polarità	Integrazione del magnete NdFeB, verifica del flusso	3.000 assemblaggi/giorno
Produzione di scivoli ad arco	Pressatura, cottura, metallizzazione di lastre ceramiche	Produzione di piastre divisorie	10.000 piatti/giorno
Assemblea del meccanismo	Celle di assemblaggio del lavoro	Assemblaggio ad alta velocità, calibrazione	2.000 unità/giorno per linea
Apparecchiature di prova	Set per test di iniezione primaria (capacità CC 20.000 A)	Verifica del viaggio ad alta corrente	300 unità/giorno
	Camera per test di estinzione dell'arco (imaging ad alta velocità)	Analisi del comportamento dell'arco, verifica dello scoppio	50 unità/giorno
	Camera per test ambientali (temperatura, umidità, vibrazioni)	Conformità alla norma IEC 60068-2	100 unità/giorno

Capacità produttiva e tempi di consegna

Categoria di prodotto	Capacità mensile	Tempi di consegna standard	Capacità di ordine urgente
Interruttore automatico CC 1P/2P (10A-63A, 250V-500V)	200.000 unità	4-5 settimane	5 giorni
Interruttore automatico CC 4P (63 A-125 A, 1.000 V)	100.000 unità	4-5 settimane	7 giorni
MCCB CC (125 A-400 A, 500 V-1000 V)	30.000 unità	4-5 settimane	10 giorni
MCCB CC (630 A-1600 A, 1000 V-1500 V)	10.000 unità	4-5 settimane	2 settimane
CC ad alta tensione (1500 V+, specializzato)	Base del progetto	8-12 settimane	4 settimane

Struttura del team tecnico e ingegneristico

Dipartimento	Personale	Competenza	Responsabilità
Ingegneria di ricerca e sviluppo	5 ingegneri	Fisica dell'arco DC, simulazione del campo magnetico, materiali di contatto, elettronica di potenza	Sviluppo di nuovi interruttori DC, portafoglio brevetti (oltre 35 brevetti), innovazione HVDC
Ingegneria di processo	20 ingegneri	Brasatura sottovuoto, assemblaggio magneti, lavorazione ceramica, automazione	Ottimizzazione della produzione, miglioramento della resa (>98%), integrazione Industria 4.0
Test e convalida	15 ingegneri	Test DC ad alta corrente, analisi di estinzione dell'arco, simulazione ambientale, EMC	Coordinamento prove di tipo (IEC 60947-2), analisi guasti, certificazione
Ingegneria delle applicazioni	12 ingegneri	Progettazione solare fotovoltaica, sistemi di accumulo di batterie, ricarica di veicoli elettrici, microreti CC	Supporto tecnico al cliente, progettazione del sistema, coordinamento selettivo
Garanzia di qualità	30 tecnici	ISO 9001, ISO 14001, controllo statistico di processo, laboratorio metrologico	Audit fornitori, audit di processo, azioni correttive, gestione tarature

Perché la nostra produzione di interruttori automatici CC si distingue

La nostra struttura produttiva rappresenta15 anni di specializzazione nella protezione dei circuiti CC, fornendo interruttori che superano gli standard globali attraverso:

Competenza nella fisica dell'arco: Design proprietario dello scoppio magnetico con geometria della forza di Lorentz ottimizzata, che consente un'estinzione dell'arco <10 ms a 1500 V CC

Integrazione verticale: Brasatura interna dei contatti tungsteno-argento, assemblaggio del magnete NdFeB e produzione interna dello scivolo ad arco in ceramica che garantisce un controllo di qualità completo

Testare le infrastrutture: Oltre 4 milioni di dollari investiti in laboratori CC ad alta corrente in grado di eseguire test di interruzione da 20.000 A, imaging ad alta velocità di estinzione dell'arco (100.000 fps) e simulazione ambientale

Focus sulle energie rinnovabili: Progetti specializzati per l'energia solare fotovoltaica (1.000 V-1.500 V), accumulo di batterie (protezione bidirezionale) e ricarica di veicoli elettrici (elevata resistenza allo spunto)

Innovazione allo stato solido: Sviluppo di interruttori CC basati su semiconduttori per funzionamento <1 ms in applicazioni critiche di protezione della batteria

Per le specifiche tecniche, il coordinamento della protezione solare fotovoltaica, la progettazione del sistema di accumulo delle batterie o la pianificazione degli audit di fabbrica, il nostro team di ingegneri fornisce consulenza diretta per garantire che i vostri sistemi di alimentazione CC soddisfino sia i requisiti di sicurezza che gli obiettivi di affidabilità operativa.

CDADA è un produttore e fornitore di Interruttore automatico CC in Cina. La nostra fabbrica serve diversi settori come quello dei sistemi energetici, dell'automazione degli edifici e della produzione industriale, offrendo soluzioni OEM/ODM flessibili.
