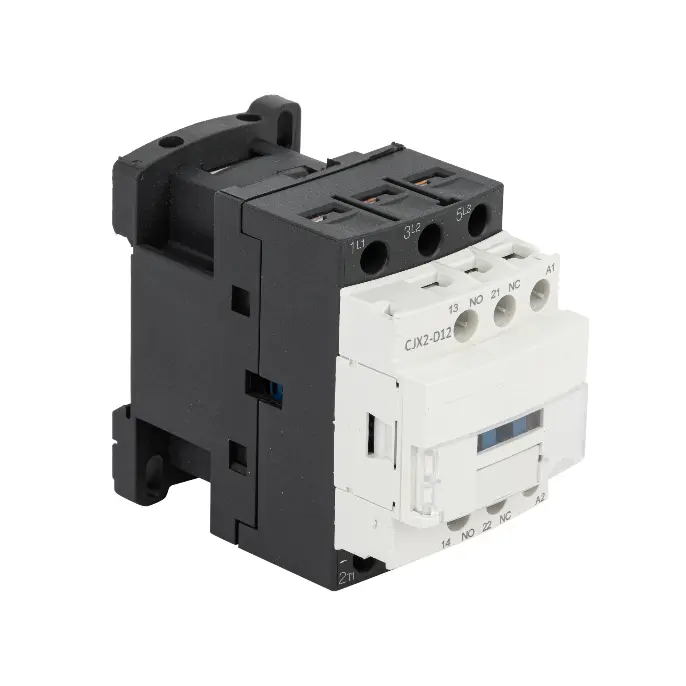

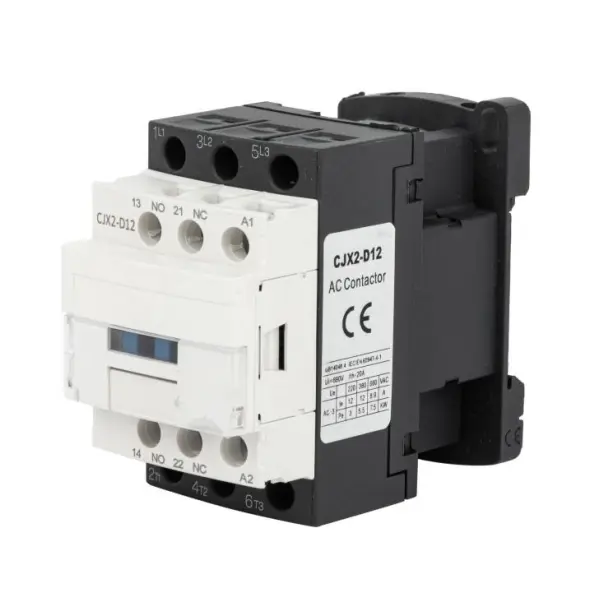

D Contattore

Model:LC1-D Series

Shanghai DADA Electric è un produttore affidabile e abbiamo i nostri marchi, CDADA. Il nostro contattore D (serie LC1-D) è certificato IEC 60947-4-1, 3P/4P, fino a 620 A, nominale AC-3/AC-4. Ampie opzioni di tensione della bobina. Consigliamo questo prodotto per il controllo motori e l'automazione industriale, contattaci per un preventivo.

Invia richiesta

Descrizione del prodotto

Progetta un controllo motore affidabile e una commutazione di potenza con il contattore CDADA LC1-D serie D, un contattore CA ad alte prestazioni progettato da Shanghai DADA Electric CO.,LTD per soddisfare gli standard IEC/EN 60947-4-1. Realizzata per applicazioni industriali, commerciali e infrastrutturali, la serie LC1-D supporta configurazioni a 3 o 4 poli con correnti nominali da 9 A a 95 A (fino a 620 A nelle varianti per carichi pesanti) e controlla motori trifase a gabbia di scoiattolo fino a 45 kW (a 380–415 V, servizio AC-3).

Dotato di contatti ausiliari standard 1NO+1NC, si integra perfettamente con i relè di sovraccarico termico per una protezione completa del motore. Con opzioni di bobina CA o CC (24 V–600 V), categorie di utilizzo AC-3 e AC-4 e un design robusto classificato per isolamento a 690 V, il contattore CDADA D offre prestazioni affidabili in cicli di avvio-arresto frequenti, sistemi di trasporto, pompe, compressori e unità HVAC, anche in ambienti difficili con temperatura ambiente fino a 40°C e altitudine di 2.000 m.

D Contactor

Specifiche chiave

Serie: D Contattore

Marca: CDADA | Produttore: Shanghai DADA Electric CO.,LTD

Norma: IEC/EN 60947-4-1

Certificazione: CE

Poli: 3P o 4P (selezionabile)

Corrente operativa nominale (AC-3): 9 A – 95 A (fino a 620 A in intervallo esteso)

Controllo della potenza del motore (AC-3):

380/415V: 4kW – 45kW

660/690V: fino a 45kW

Categorie di utilizzo: AC-3 (motori a gabbia di scoiattolo), AC-4 (plug & inching)

Tensione di isolamento nominale: 690 V CA

Temperatura ambiente: da –5°C a +40°C

Altitudine: ≤ 2000 m

Montaggio: piano verticale ±5°, categoria di montaggio III

Contatti Ausiliari: 1NO + 1NC (di serie su tutti i modelli)

Opzioni bobina:

Bobine CA: 24 V, 36 V, 48 V, 110 V, 127 V, 220 V, 240 V, 380 V, 415 V, 440 V, 480 V, 500 V, 600 V

Bobine CC: 24 V, 36 V, 48 V, 110 V, 220 V

Scheda Tecnica

Elementi		Modello	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
Polo			3/4	3/4	3/4	3/4	3/4
Contatto ausiliario			1NA+1NC	1NA+1NC	1NA+1NC	1NA+1NC	1NA+1NC
Corrente di riscaldamento convenzionale nominale (A) AC-1			20	20	30	40	50
Valutato operativo corrente (A)	380/400V	AC-1 AC-4	9	12	18	25	32
	380/400V	AC-1 AC-4	3.5	5	7.7	8.5	12
	660/690V	AC-3 AC-4	6.6	8.9	12	18	21
	660/690V	AC-3 AC-4	1.5	2	3.8	4.4	7.5
Tensione di isolamento nominale (V CA)			690	690	690	690	690
Potenza controllata trifase motore a gabbia (AC-3)	kW	220/230 V CA 380/415 V CA 660/690 V CA	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
Bobina CA (V)			24,36,48,110,127,220,240,380,415,440,480,500,600
Bobina CC (V)			24,36,48,110,220

Elementi		Modello	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
Polo			3/4	3/4	3/4	3/4	3/4
Circuito ausiliario Cat:AC-15,Ue=4 15V le=0,95A Ith=10A			1NA+1NC	1NA+1NC	1NA+1NC	1NA+1NC	1NA+1NC
Corrente di riscaldamento convenzionale nominale (A) AC-1			60	80	80	110	110
Valutato operativo corrente (A)	380/400V	AC-3 AC-4	40	50	65	80	95
	380/400V	AC-3 AC-4	18.5	24	28	37	44
	660/690V	AC-3 AC-4	34	39	42	49	49
	660/690V	AC-3 AC-4	9	12	14	17.3	21.3
Tensione di isolamento nominale (V CA)			690	690	690	690	690
Potenza controllata trifase motore a gabbia (AC-3)	chilowatt	220/230 V CA 380/415 V CA 660/690 V CA	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
Bobina CA (V)			24,36,48,110,127,220,240,380,415,440,480,500,600
Bobina CC (V)			24,36,48,110,220

Elementi			Modello		LC1-D115		LC1-D150		LC1-D170		LC1-D205		LC1-D245
Polo					3		3		3		3/4		3/4
Corrente di riscaldamento convenzionale nominale (A) AC-1					200		200		200		275		280
Valutato operativo corrente (A)	380/400V		AC-3 AC-4		115		150		170		205		245
					50		65		70		75		85
	660/690V		AC-3 AC-4		70		90		100		108		115
					25		32		35		38		40
Tensione di isolamento nominale (V CA)					690		690		690		690		690
Potenza controllata trifase motore a gabbia (AC-3)	kW		380/415 V CA 660/690 V CA		55		75		75		90		110
					80		100		100		110		140
Bobina CA (V)					110,127,220,240,380,415,440,480,500,600
Elementi				Modello		LC1-D300		LC1-D410		LC1-D475		LC1-D620
Polo						3/4		3/4		3/4		3/4
Corrente di riscaldamento convenzionale nominale (A) AC-1						360		430		580		850
Valutato operativo corrente (A)		380/400V		AC-3 AC-4		300		410		475		620
						124		150		185		188
		660/690V		AC-3 AC-4		190		235		290		360
						60		72		85		170
Tensione di isolamento nominale (V CA)						690		690		690		690
Potenza trifase controllata motore a gabbia (AC-3)		kW		380/415 V CA 660/690 V CA		160		200		250		335
						220		280		330		450
Bobina CA (V)						110, 127,220,240,380,415,440,480,500,600

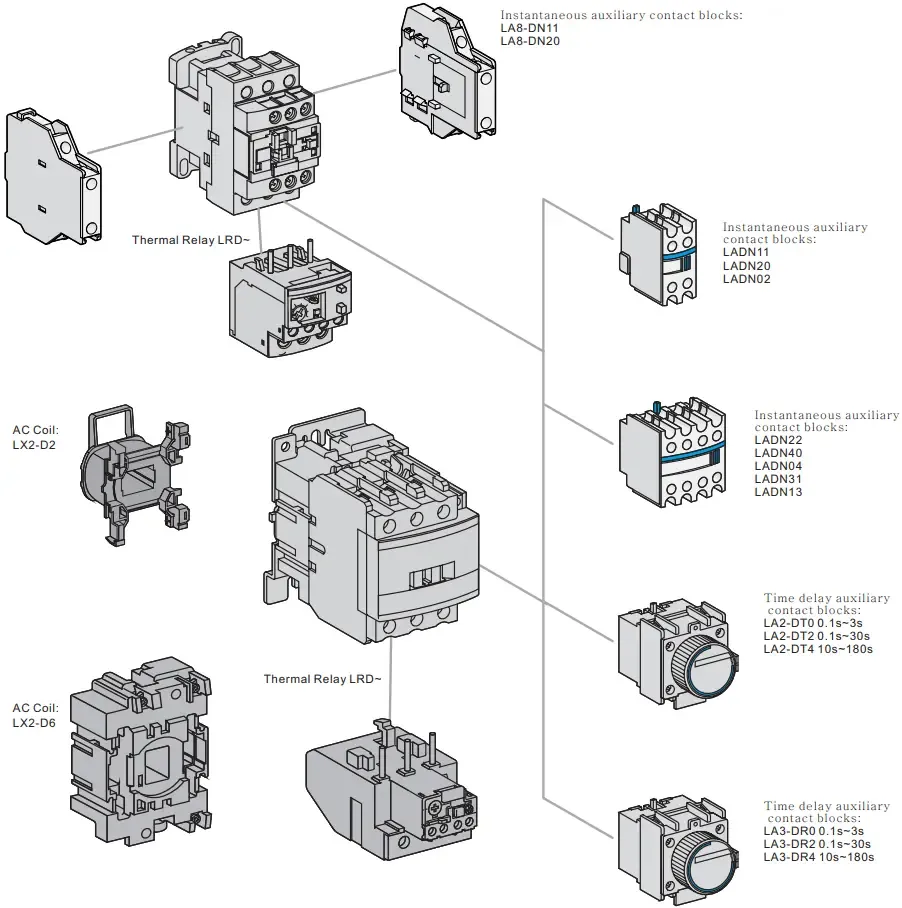

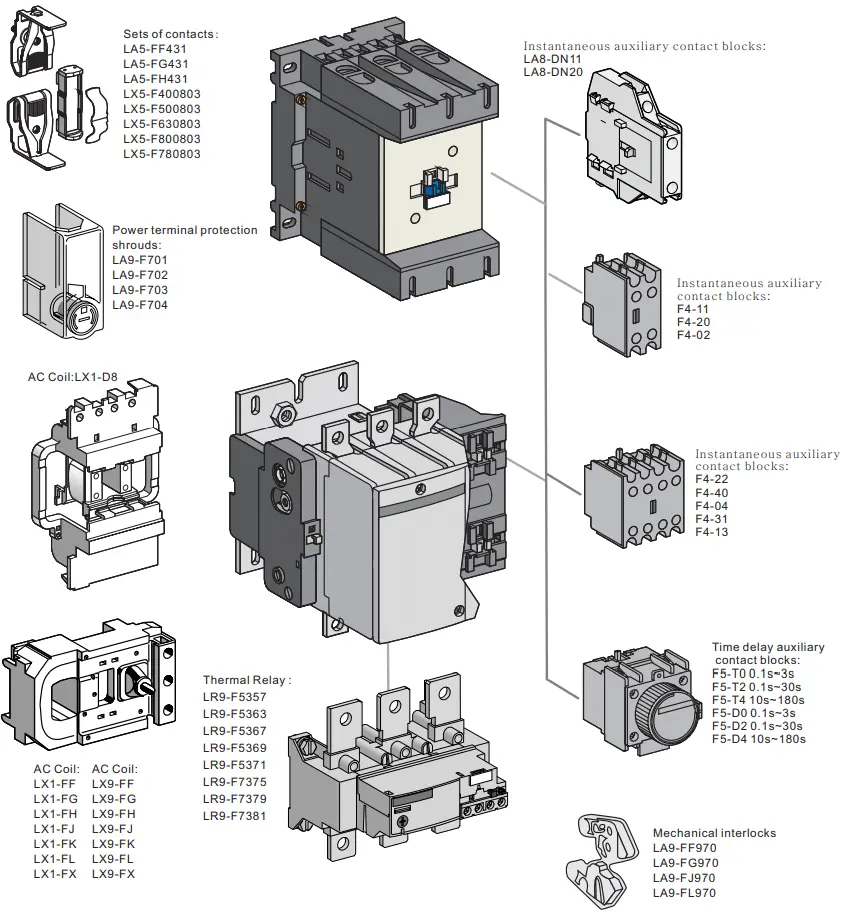

Accessori

D Contactor

Perché scegliere il contattore CDADA D?

★ Vera conformità IEC

Progettato e testato secondo la norma IEC/EN 60947-4-1, garantendo accettazione e interoperabilità globali.

★ Soluzione completa per il controllo del motore

Abbinalo ai relè di sovraccarico termico CDADA per gruppi completi di avviatori motore: sovraccarico + cortocircuito + isolamento.

★ Ampia flessibilità di tensione

Scegli tra 13 tensioni di bobina CA e 5 CC: ideali per progetti globali o pannelli a tensione mista.

★ Robusto per impieghi gravosi

Supporta il servizio AC-4 (frequenti inversioni/collegamenti): perfetto per gru, ascensori e trasportatori.

★ Integrazione plug-and-play

I contatti ausiliari standard 1NO+1NC consentono un facile interblocco, segnalazione o feedback PLC.

★ Affidabilità di livello industriale

Testato per un'elevata resistenza elettrica, una bassa resistenza di contatto e una soppressione stabile dell'arco, riducendo al minimo i tempi di fermo.

★ I nostri principali vantaggi sono: 1) Certificazioni internazionali complete, 2) Forte capacità OEM/ODM, 3) Elevato rapporto costi-prestazioni, 4) Affidabile capacità di produzione su larga scala, 5) Vasta esperienza di esportazione.

D Contactor

★ I nostri prodotti vengono esportati con successo nel Sud-Est asiatico, nel Medio Oriente, nel Sud America, in Africa, in Europa e nei paesi della CSI, con una forte attenzione ai mercati Belt and Road.

D Contactor

Applicazioni tipiche

D Contactor Avviatori motore: pompe, ventilatori, compressori, miscelatori

D Contactor Sistemi HVAC: controllo di refrigeratori e ventilatori

D Contactor Automazione Industriale: Linee di trasporto, macchine confezionatrici

D Contactor Gestione dell'edificio: controllo ascensori, banchi illuminazione

D Contactor Energia e acqua: trattamento delle acque reflue, sistemi di irrigazione

Domande frequenti

Q1: Cosa significa "Contattore D"?

A1: "D" si riferisce alla designazione della serie (LC1-D) utilizzata a livello globale per questa piattaforma di contattori CA modulare e standardizzata. Non si tratta di una classificazione tecnica, ma ampiamente riconosciuta nella costruzione di quadri per la sua compatibilità con accessori come relè di sovraccarico e interblocchi meccanici.

Q2: Qual è la differenza tra il servizio AC-3 e AC-4?

A2:

● AC-3: avvio/arresto normale di motori a gabbia di scoiattolo (ad esempio pompe, ventilatori). Minore stress.

● AC-4: frequenti intasamenti, spostamenti a impulsi o inversioni (ad es. gru, paranchi). Stress elettrico maggiore → richiede contatti più robusti. → CDADA LC1-D è classificato per entrambi, rendendolo versatile.

Q3: Posso utilizzare questo contattore senza un relè di sovraccarico?

A3: Non consigliato per carichi motore. Il contattore commuta solo l'alimentazione, non protegge dai sovraccarichi. Abbinare sempre a un relè di sovraccarico termico o elettronico per la sicurezza del motore.

Q4: Sono disponibili versioni a 4 poli?

R4: Sì! Tutti i modelli LC1-D supportano configurazioni 3P o 4P, ideali per applicazioni con commutazione del neutro o sistemi a 4 fili.

Q5: Perché scegliere CDADA rispetto ad altri contattori della serie D?

A5: CDADA offre:

● Conformità autentica alla norma IEC 60947-4-1 con rapporti di prova

● Intervallo di tensione della bobina più ampio (inclusi 415 V, 480 V, 600 V per l'esportazione)

● Qualità costante con contatti in lega d'argento e scivoli d'arco

● Prezzi convenienti per gli OEM e tempi di consegna rapidi dei campioni

● Certificazioni globali (CE) e documentazione inglese
