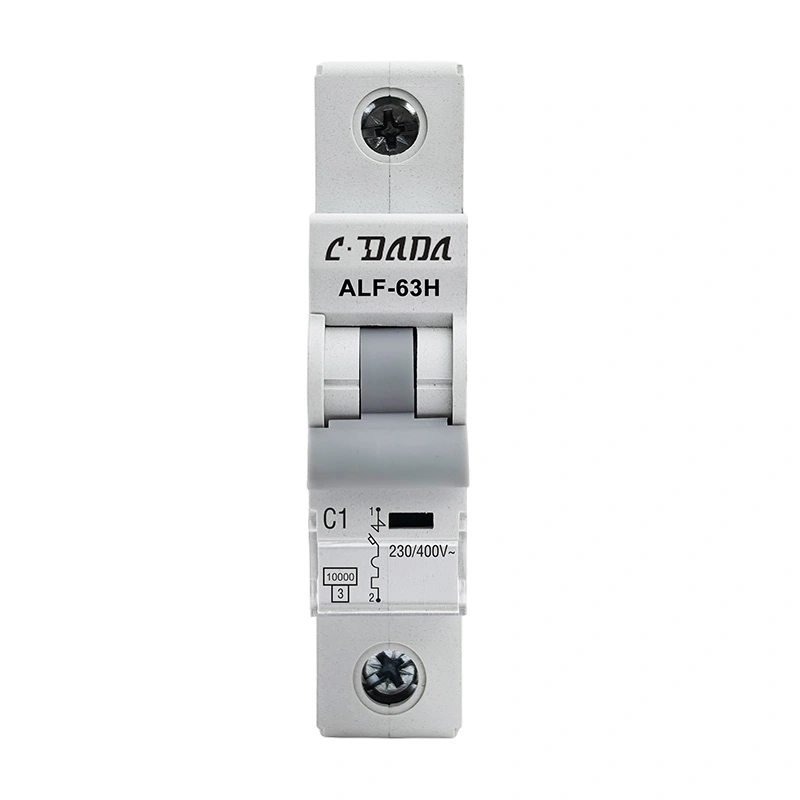

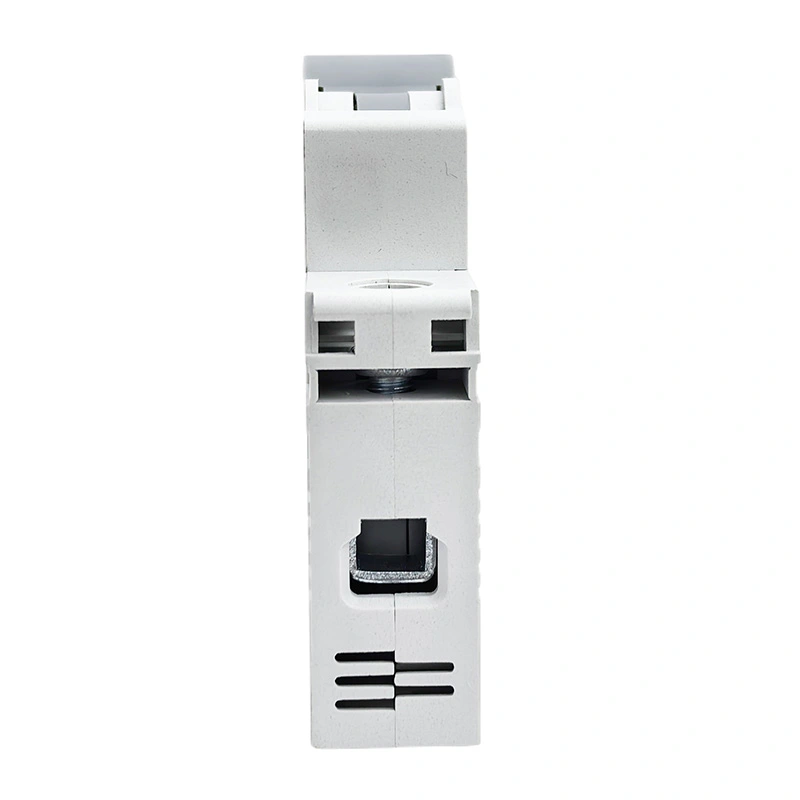

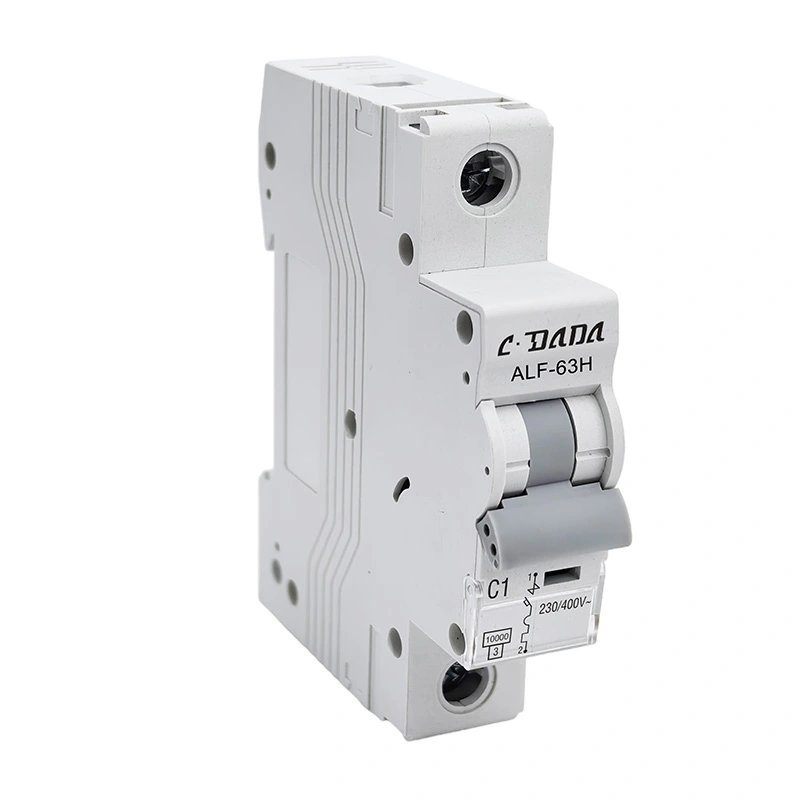

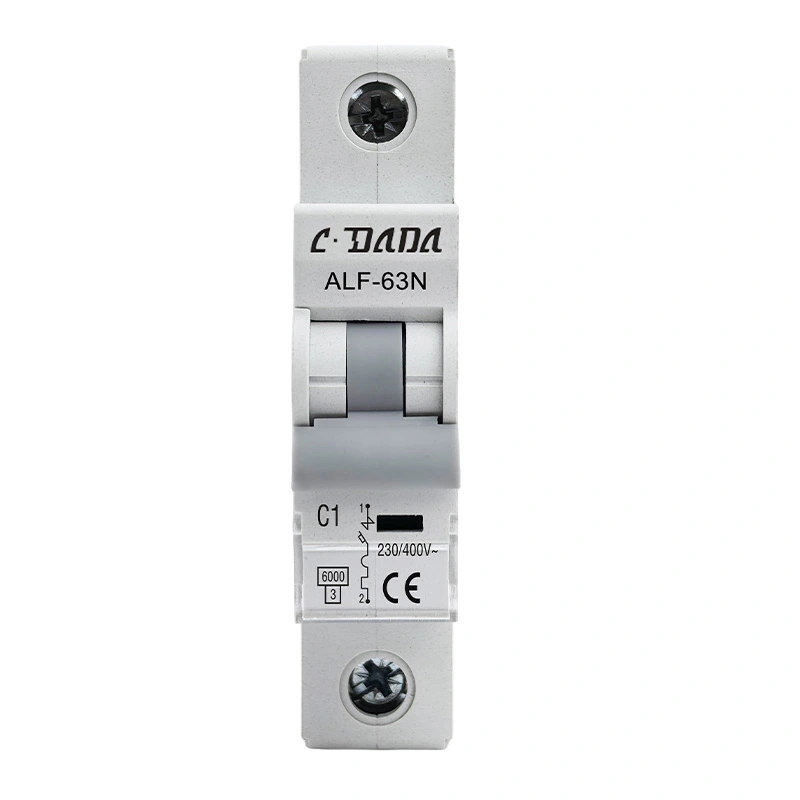

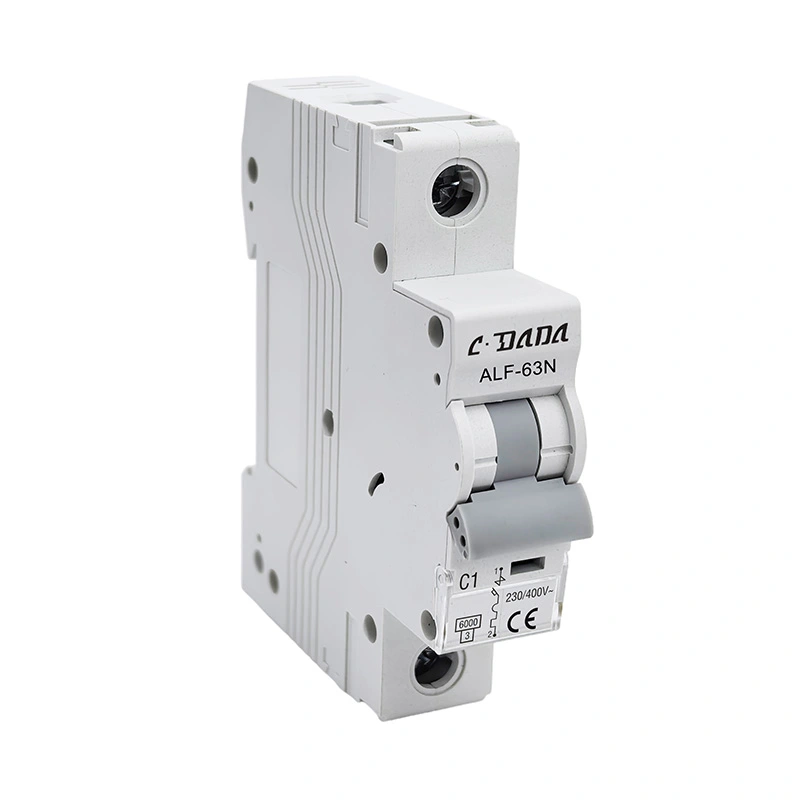

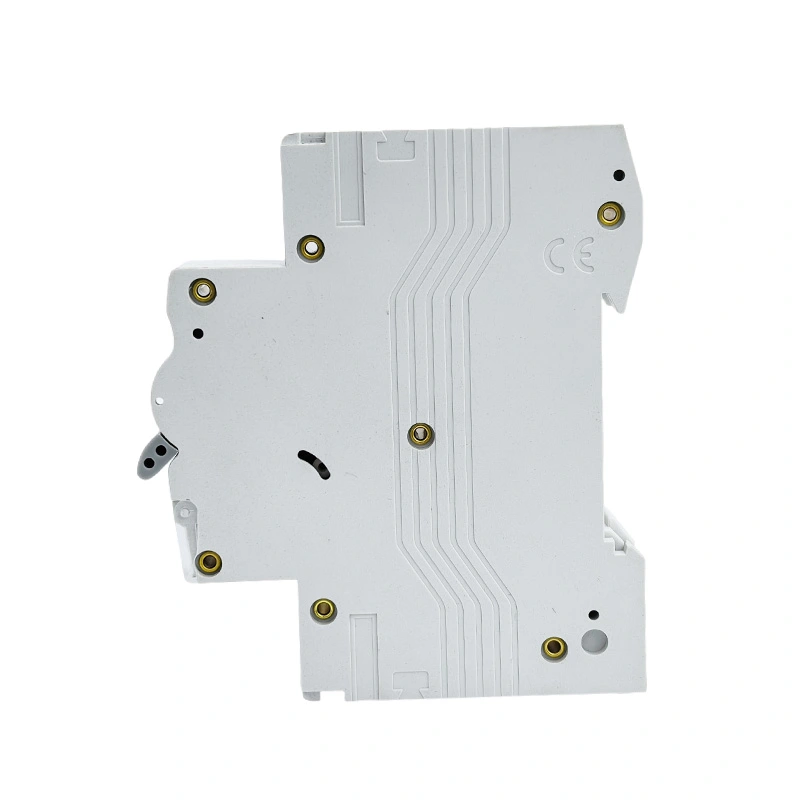

Interruttore automatico miniaturizzato 6KA 10kA

L'interruttore automatico miniaturizzato (MCB) 6KA 10kA ad alta interruzione serie ALF-63N/H è conforme allo standard IEC60898, l'MCB ha le caratteristiche di prestazioni affidabili, funzione protettiva precisa, tempo di rilascio breve ed elevata capacità di interruzione, oltre a un volume ridotto. È ampiamente utilizzato e sovraccaricato di contattori, quadri e apparecchi elettrici.

Contatta CDADA e sceglici come produttore, possiamo offrire servizi OEM/ODM.

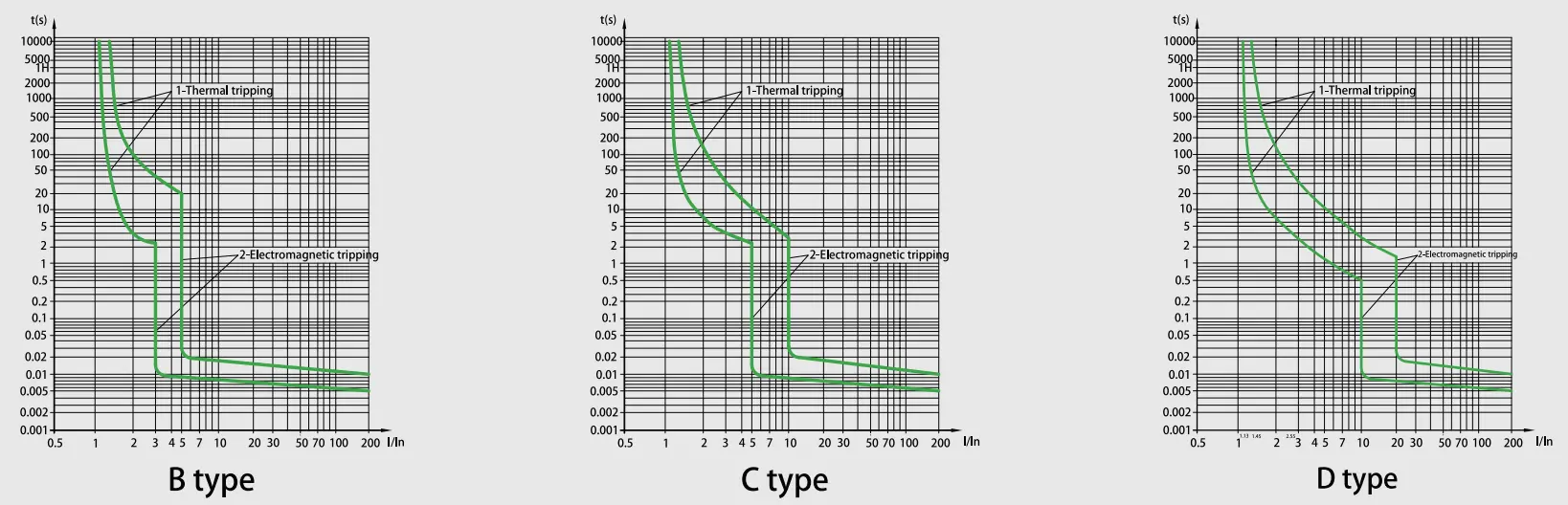

Curva caratteristica

Specifica tecnica

Interruttore automatico miniaturizzato serie ALF-63N/H 6KA 10kA
Standard	EN/IEC60898-1
Capacità di interruzione (kA)	6,10
Protezione	Contro sovraccarico e cortocircuito
Corrente nominale(A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Tensione nominale (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Tensione nominale di tenuta ad impulso Uimp(kV)	4
Tensione di isolamento nominale Ui(V)	500
Cass di limitazione energetica	3
Temperatura ambiente (℃)	-25~+40, umidità massima 95%.
Limite operativo termico	1.13xln Nessun intervento entro un'ora
	1.45xIn Intervento entro un'ora
Funzionamento magnetico	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Numero di poli	1P,1P+N,2P,3P,3P+N e 4P
Tipo di viaggio	Sgancio termico/magnetico
Capacità del terminale	16 mm² flessibile o 25 mm² rigido fino a 25 A
	25mm²flessibile o 35mm²rigido da 32A a 63A
Grado di protezione	IP20
Installazione	Montaggio su guida DIN da 35mm
Larghezza	17,8 mm per polo

Caratteristica di rilascio dell'interruttore

NO.	Corrente nominale di rilascio (A)	Stato iniziale	Prova corrente	Orario specificato	Risultato da ottenere	Osservazioni
1	1-63	stato freddo	1,13 pollici	t≤1h	Non viaggio
2	1-63	sulla prova precedente	1,45 ln	t<1h	viaggio	Impostazione costante della corrente fino al valore specificato in 5 secondi
3	In≤32	stato freddo	2,55 pollici	1s	viaggio
	In>32
4	1-63	stato freddo	3 pollici	t≤0,1s	Non viaggio	Tipo B
			5 pollici	t<0,1 s	viaggio	Tipo B
			5In 10ln	t≤0,1s	Non viaggio	Tipo C
			10 pollici	t<0,1 s	viaggio	Tipo C
			20 ln	t≤0,1s	Non viaggio	Tipo D
				t<0,1 s	viaggio	Tipo D

Resistenza (operazioni)

Categoria	Cicli operativi	Frequenza operativa	Corrente nominale
Resistenza elettrica	4000	240/h	1-32
		120/ora	40-63
Resistenza meccanica	10000	240/h	1-63

Caratteristiche

★ Capacità di interruzione di cortocircuito ultraelevata

La tecnologia avanzata di controllo dell'arco raggiunge una maggiore capacità di interruzione rispetto agli standard del settore, garantendo una protezione affidabile per i sistemi elettrici di livello industriale in condizioni di guasto estreme.

★ Interfaccia di connessione a doppia modalità

Il design del terminale ibrido integrato supporta sia l'aggancio rigido delle sbarre collettrici che il bloccaggio flessibile dei cavi, consentendo l'adattamento senza attrezzi a diversi scenari di installazione riducendo al tempo stesso i tempi di cablaggio del 40%.

★ Meccanismo di accumulo dell'energia per la longevità

Sistema operativo assistito da molle con autonomia di 10.000 cicli meccanici, dotato di tecnologia di compensazione dell'usura

★ Custodia composita avanzata

con camere di estinzione dell'arco integrate con proprietà ritardanti la fama, resistenti al calore e agli impulsi per eventi di guasto contenuti.

★ Topologia dinamica di limitazione della corrente

La soppressione intelligente dell'energia passante riduce le correnti di guasto di picco del 65-80%, consentendo l'ottimizzazione delle specifiche dei dispositivi a valle con un potenziale di riduzione dei costi complessivi del sistema del 30%.

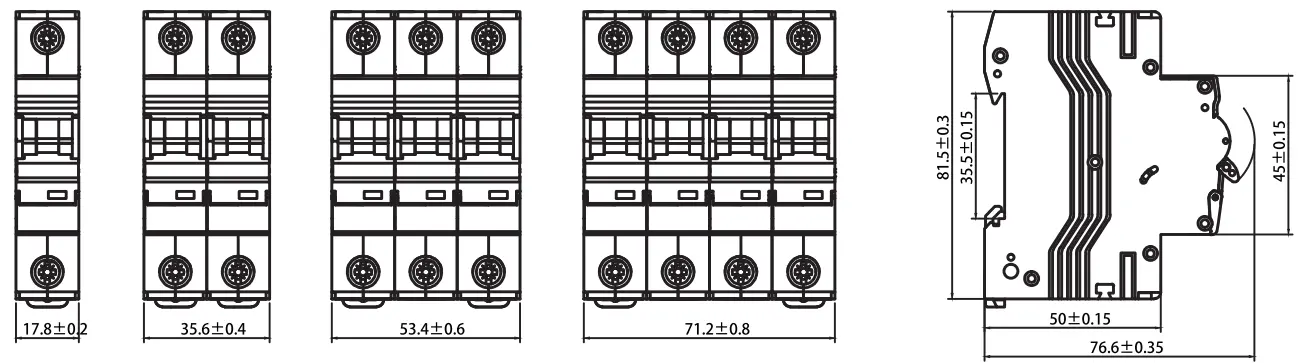

Dimensioni del contorno

Scenari applicativi

★ Residenziale: centralini e quadri di distribuzione per la sicurezza domestica.

★ Industriale: protezione di contattori, quadri e apparecchiature elettriche pesanti.

★ Commerciale: edifici adibiti ad uffici e centri commerciali che richiedono elevata affidabilità.

Controllo qualità e test standard

★ Ogni MCB CDADA è sottoposto a test rigorosi per garantire la conformità alla norma IEC60898-1:

★ Test di intervento termico: verificato a 1,13 pollici (non intervento) e 1,45 pollici (intervento entro 1 ora).

★ Test di intervento magnetico: test di rilascio preciso per le caratteristiche B, C e D.

★ Resistenza elettrica: testato per 4.000 cicli di funzionamento.

★ Resistenza meccanica: verificata per 10.000 cicli.

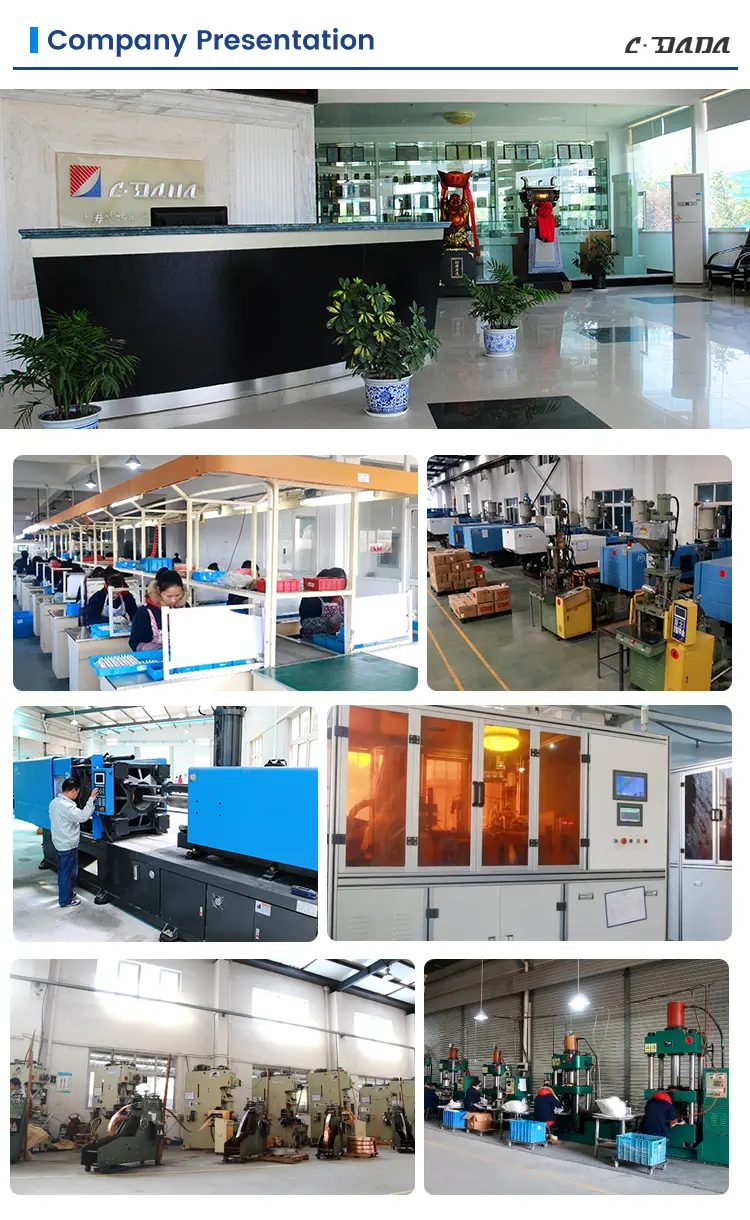

Forza e supporto della fabbrica

Shanghai DADA Electric Co., Ltd. è un produttore leader con linee di produzione avanzate e un team di ingegneri professionisti. Forniamo:

★ Servizi OEM/ODM personalizzati per marchi globali.

★ Apparecchiature di collaudo all'avanguardia per garantire una consegna senza difetti.

★ Supporto logistico globale: imballaggio ottimizzato per il trasporto marittimo e aereo per garantire che i prodotti arrivino in perfette condizioni.
