Perché l'interruttore automatico miniaturizzato DPN 6KA è importante per la moderna protezione elettrica?

A Interruttore magnetotermico DPN 6KAè progettato per fornire una protezione affidabile contro sovraccarichi e cortocircuiti combinando dimensioni compatte e praticità di installazione. La configurazione DPN è comunemente associata a una disposizione 1P+N, mentre 6KA si riferisce a un potere di interruzione in cortocircuito nominale di 6 kA in base agli standard applicabili e alle condizioni di prova specificate. Questa guida spiega cosa significa l'interruttore automatico miniaturizzato DPN 6KA, come funziona, perché è importante il suo potere di interruzione, dove può essere utilizzato, come selezionarlo e installarlo correttamente e cosa dovrebbero considerare gli acquirenti quando acquistano apparecchiature di protezione del circuito.

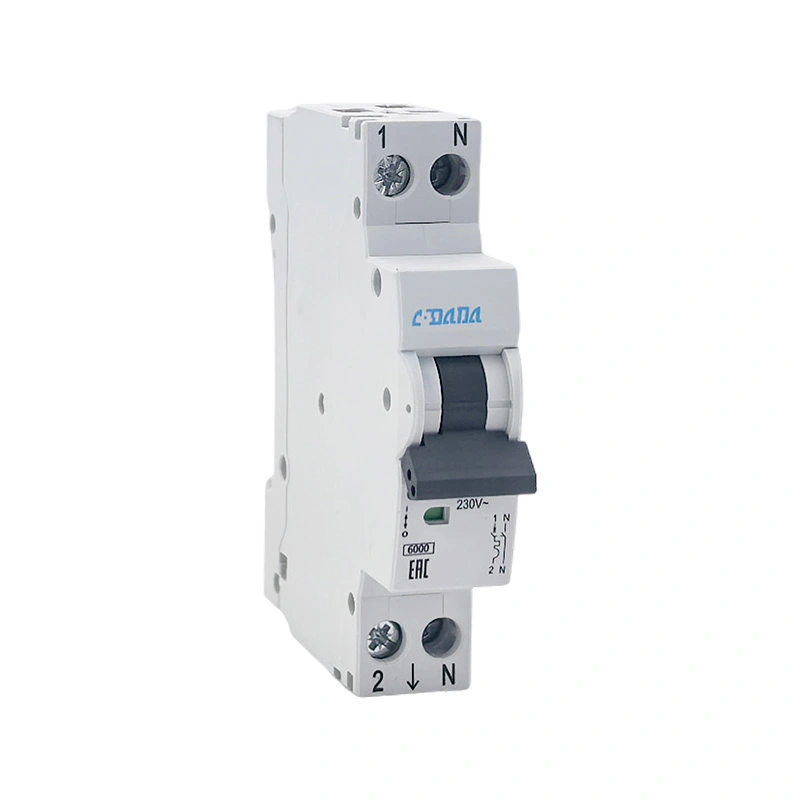

Cosa significa interruttore automatico miniaturizzato DPN 6KA?

Un interruttore automatico miniaturizzato, comunemente abbreviato in MCB, è un dispositivo di commutazione protettivo automatico utilizzato per interrompere la corrente elettrica quando si verificano condizioni anomale. A differenza di un fusibile convenzionale che normalmente deve essere sostituito dopo il funzionamento, un MCB può generalmente essere ripristinato dopo che il guasto è stato esaminato e il circuito è considerato sicuro.

Il termineDPNè comunemente usato per descrivere un pattoConfigurazione 1P+N, in cui il dispositivo incorpora la protezione sul conduttore di fase commutando anche il conduttore di neutro. L'esatta disposizione interna e se il neutro è protetto o solo commutato dipendono dalla progettazione specifica del prodotto. Gli acquirenti dovrebbero quindi verificare la documentazione tecnica del produttore invece di interpretare solo la sigla.

IL6KAmarcatura, normalmente scritta come6kA, indica un potere di interruzione nominale in cortocircuito di 6 kA in base allo standard pertinente, alle condizioni di prova, alla tensione e alle specifiche del prodotto. In termini pratici, indica il livello di corrente di cortocircuito presunta che l'interruttore è progettato per interrompere in sicurezza nelle condizioni specificate.

Questa combinazione di configurazione compatta e capacità definita di interruzione in cortocircuito rende l'interruttore automatico miniaturizzato DPN 6KA utile per molte applicazioni di distribuzione a bassa tensione in cui lo spazio del pannello e la protezione affidabile del circuito sono entrambi importanti.

Come funziona un interruttore automatico DPN 6KA?

Un tipico interruttore automatico miniaturizzato utilizza principi di protezione termica e magnetica. Il meccanismo termico risponde a sovracorrenti prolungate, mentre il meccanismo magnetico è progettato per rispondere rapidamente a condizioni di guasto ad alta corrente come i cortocircuiti.

• Protezione da sovraccarico:Quando la corrente rimane al di sopra del normale livello operativo del circuito per un periodo sufficiente, il meccanismo termico può far scattare l'interruttore.
• Protezione da cortocircuito:Una corrente di guasto elevata può attivare il meccanismo di sgancio magnetico, consentendo la rapida interruzione del circuito.
• Commutazione manuale:La maniglia di manovra consente di accendere o spegnere il circuito durante il normale funzionamento quando il prodotto è progettato per quella funzione.
• Isolamento dei problemi:In una disposizione DPN, i conduttori di fase e neutro possono essere scollegati in base al progetto di commutazione specificato del dispositivo.
• Distribuzione compatta:Il fattore di forma stretto può aiutare i quadri elettrici a ospitare più circuiti all'interno dello spazio limitato della guida DIN.

Lo scopo dell'interruttore non è semplicemente quello di interrompere l'elettricità. Deve interrompere la corrente anomala nelle condizioni per le quali è stato progettato pur rimanendo affidabile durante il normale funzionamento. È quindi importante il corretto coordinamento con i dispositivi di protezione a monte e a valle.

Per questo motivo, selezionare un interruttore solo in base alle sue dimensioni fisiche o alla corrente nominale può creare problemi. Le specifiche elettriche complete devono essere sempre riviste prima dell'installazione.

Perché è importante il potere di interruzione 6KA?

Il potere di interruzione è una delle specifiche più importanti da comprendere quando si acquista un interruttore automatico miniaturizzato. Un valore nominale di 6 kA significa che l'interruttore ha una capacità di cortocircuito nominale di6.000 amperenelle condizioni di prova specificate.

Questo sìnonsignifica che l'interruttore dovrebbe portare continuamente 6.000 A. La corrente nominale dell'interruttore è una specifica separata. Ad esempio, un interruttore può avere una corrente nominale adeguata per un circuito di illuminazione o presa pur avendo una capacità di interruzione in cortocircuito di 6 kA.

Per una nuova installazione, la potenziale corrente di cortocircuito nel punto di installazione deve essere valutata da un elettricista qualificato. L'interruttore selezionato deve avere un potere di interruzione adeguato per l'installazione ed essere conforme ai requisiti locali applicabili.

Quali sono i principali vantaggi?

Un interruttore automatico miniaturizzato DPN 6KA adeguatamente specificato può affrontare diverse sfide comuni nei sistemi di distribuzione elettrica compatti.

Un altro vantaggio pratico è l'organizzazione più semplice del circuito. Invece di consentire ad un unico dispositivo di protezione di servire troppi carichi, un quadro di distribuzione opportunamente progettato può dividere i carichi elettrici in singoli circuiti. Ciò semplifica la risoluzione dei problemi e può aiutare a limitare l'impatto di un guasto sul circuito interessato.

Dove viene comunemente utilizzato?

Gli interruttori DPN 6KA possono essere presi in considerazione per un'ampia gamma di applicazioni di distribuzione a bassa tensione, a condizione che i valori nominali elettrici e i requisiti di certificazione corrispondano all'installazione.

• Quadri di distribuzione residenziale
• Impianti elettrici di appartamenti ed edifici
• Circuiti di illuminazione
• Circuiti di presa e di uso generale
• Piccoli edifici commerciali
• Uffici e strutture commerciali
• Pannelli di controllo e circuiti di distribuzione delle apparecchiature
• Impianti elettrici industriali leggeri
• Circuiti ausiliari negli armadi elettrici

Possono essere particolarmente utili nelle apparecchiature di distribuzione compatte in cui l'installatore deve bilanciare la protezione del circuito con lo spazio di montaggio disponibile. Tuttavia, l'idoneità all'applicazione non dovrebbe mai essere determinata esclusivamente dal nome del prodotto.

Prima di selezionare un modello specifico è necessario considerare il tipo di carico, le dimensioni del conduttore, il metodo di installazione, la temperatura ambiente, il livello di guasto, il sistema di tensione, la disposizione di messa a terra e le normative elettriche locali.

Cosa dovrebbero controllare gli acquirenti prima della selezione?

Uno dei più grandi errori di acquisto è selezionare un interruttore solo in base alla sua corrente nominale o alla marcatura di 6 kA. Una revisione più completa delle specifiche può ridurre i problemi di compatibilità, i ritardi di installazione e i costi di sostituzione non necessari.

1. Corrente nominale:Selezionare in base al progetto del circuito e al carico previsto anziché scegliere semplicemente la potenza nominale più elevata disponibile.
2. Tensione nominale:Verificare che l'interruttore sia adatto alla tensione e alla frequenza del sistema elettrico.
3. Configurazione dei poli:Verificare se la disposizione richiesta è 1P+N e capire quali conduttori sono protetti e commutati.
4. Potere di interruzione:Verificare che il valore nominale di 6 kA sia adeguato per la corrente di guasto prevista nel punto di installazione.
5. Curva di viaggio:Controllare la caratteristica di intervento richiesta in base al carico e al comportamento allo spunto.
6. Standard e certificazioni:Richiedere rapporti di prova, dichiarazioni e documenti di certificazione pertinenti applicabili al mercato di riferimento.
7. Compatibilità terminale:Controllare la gamma di dimensioni del conduttore, la struttura del terminale, i requisiti di serraggio e l'accessibilità della connessione.
8. Compatibilità guida DIN:Confermare che le dimensioni fisiche siano adatte all'armadio di distribuzione previsto.
9. Ambiente operativo:Considera la temperatura, l'umidità, l'altitudine, la polvere, le vibrazioni e altre condizioni ambientali.
10. Coerenza del fornitore:Per progetti che richiedono ordini ripetuti, verificare la capacità di produzione e le procedure di controllo qualità.

Per i distributori, un’altra considerazione importante è la coerenza del prodotto. Un martello che soddisfa le specifiche in una spedizione ma varia in modo significativo nei lotti successivi può creare rischi di inventario e di progetto. Gli acquirenti dovrebbero quindi discutere in anticipo con il fornitore le procedure di controllo della qualità, gli standard di ispezione, l'imballaggio, l'etichettatura e i requisiti per gli ordini ripetuti.

Cosa bisogna considerare durante l'installazione?

L'installazione elettrica deve essere eseguita da un professionista qualificato e secondo le istruzioni del produttore e le norme elettriche applicabili. Anche un interruttore DPN 6KA correttamente specificato può funzionare male se installato in modo errato.

• Togliere tensione all'installazione prima di lavorare sulle apparecchiature di distribuzione.
• Verificare la tensione del circuito e la disposizione del cablaggio prima del collegamento.
• Installare saldamente l'interruttore sulla guida DIN o sul sistema di montaggio appropriato.
• Utilizzare conduttori che rientrino nell'intervallo di dimensioni specificato dal produttore.
• Applicare la coppia di serraggio del terminale specificata.
• Mantenere pulito il percorso dei conduttori ed evitare inutili sollecitazioni meccaniche sui terminali.
• Verificare i collegamenti di fase e neutro secondo lo schema elettrico del prodotto.
• Verificare che l'involucro fornisca spazio, ventilazione e protezione adeguati.
• Eseguire test elettrici appropriati prima di alimentare il circuito completato.

La connessione terminale merita un'attenzione particolare. Una connessione elettrica allentata può creare resistenza e calore, mentre un conduttore non adeguatamente preparato può compromettere la stabilità meccanica della connessione. L'installazione deve pertanto seguire la preparazione del conduttore e i requisiti di coppia specificati dal produttore.

Non utilizzare mai un interruttore come sostituto di una corretta progettazione del circuito. I dispositivi di protezione funzionano come parte di un sistema elettrico completo che comprende conduttori, carichi, protezione a monte, messa a terra e altri componenti di sicurezza.

Come si confronta il DPN 6KA con le configurazioni MCB convenzionali?

Il confronto non significa che una configurazione sia universalmente migliore. La progettazione adeguata dipende dall'impianto elettrico, dalle normative locali, dallo spazio disponibile nel quadro, dalla disposizione di isolamento richiesta e dal coordinamento con altri dispositivi di protezione.

Come si possono mantenere le prestazioni?

Gli interruttori automatici miniaturizzati generalmente richiedono una manutenzione ordinaria limitata, ma l'impianto elettrico circostante dovrebbe comunque essere ispezionato periodicamente. Gli interventi frequenti e inspiegabili non dovrebbero mai essere ignorati.

• Ispezionare i terminali per individuare eventuali segni di surriscaldamento, scolorimento o danni.
• Verificare la presenza di collegamenti allentati durante la manutenzione elettrica programmata.
• Mantenere l'armadio di distribuzione pulito e privo di polvere o umidità eccessive.
• Monitorare i viaggi ripetuti e indagare sulla causa sottostante.
• Sostituire gli interruttori che mostrano danni meccanici o comportamento operativo anomalo.
• Non ripristinare ripetutamente un interruttore senza identificare il motivo per cui è scattato.

Un interruttore che scatta ripetutamente può indicare sovraccarico, cortocircuito, problemi di isolamento, guasti alle apparecchiature, selezione errata dell'interruttore o un altro problema all'interno dell'installazione. Il personale qualificato dovrebbe diagnosticare il problema prima di riportare il circuito al normale funzionamento.

È inoltre utile mantenere un'accurata etichettatura dei pannelli. Una chiara identificazione dei circuiti può rendere più efficienti le future ispezioni e manutenzioni, soprattutto negli edifici commerciali e negli armadi elettrici più grandi.

Cosa dovresti aspettarti da un produttore affidabile?

Quando si acquistano prodotti interruttori automatici miniaturizzati DPN 6KA per la distribuzione all'ingrosso, progetti elettrici, applicazioni OEM o assemblaggio di pannelli, la qualità del prodotto è solo una parte della decisione di acquisto. Anche la documentazione coerente, il controllo della produzione, la comunicazione e il supporto post-vendita possono avere un impatto importante sul successo del progetto.

Shanghai DaDa Electric Co., Ltd.è un potenziale fornitore per i clienti che cercano prodotti di protezione elettrica e relative soluzioni di interruttori automatici. Quando valutano un produttore, gli acquirenti devono richiedere le schede tecniche del prodotto e la documentazione di conformità applicabile, chiarire l'esatta configurazione del modello e confermare i requisiti di produzione e ispezione prima di effettuare un ordine in blocco.

Per importatori e distributori la comunicazione è particolarmente importante. Prima di confermare un acquisto è utile stabilire l'esatto modello del prodotto, le specifiche elettriche, la quantità, la modalità di imballaggio, l'etichettatura, i requisiti di consegna, la procedura di ispezione e la documentazione. Ciò aiuta a ridurre le incomprensioni tra acquirente, produttore e cliente finale.

Domande frequenti

1. Cosa significa 6KA su un interruttore automatico?

6KA, più comunemente scritto come 6 kA, indica una capacità di interruzione nominale di cortocircuito di 6.000 ampere in condizioni di test specificate. Non è la normale corrente operativa dell'interruttore.

2. Cosa significa DPN in un interruttore automatico?

DPN è comunemente associato a una configurazione 1P+N. Le esatte funzioni di protezione e commutazione dipendono dal progetto del produttore, pertanto è necessario controllare la scheda tecnica del prodotto prima dell'installazione.

3. Un interruttore da 6 kA è adatto ad ogni impianto elettrico?

No. Il potere di interruzione deve essere adeguato alla corrente di cortocircuito prevista nel luogo di installazione. È inoltre necessario considerare la tensione nominale, la corrente, la caratteristica di intervento, le condizioni di installazione e le normative applicabili.

4. 6 kA significa che l'interruttore può trasportare 6.000 A in modo continuo?

No. Il valore di 6 kA si riferisce alla capacità di interruzione di cortocircuito, non alla capacità di trasporto di corrente continua. La corrente nominale è una specifica separata.

5. È possibile utilizzare un interruttore DPN 6KA nei quadri di distribuzione residenziali?

Può essere adatto per determinate applicazioni residenziali quando i valori nominali elettrici, la configurazione, le dimensioni, la certificazione e i requisiti di installazione del prodotto corrispondono al circuito e alle normative locali.

6. Quali informazioni devo fornire quando richiedo un preventivo?

Fornire la corrente nominale, la tensione nominale, la configurazione dei poli, le caratteristiche di intervento, il potere di interruzione, la quantità, il mercato di riferimento, gli standard applicabili, i requisiti di imballaggio ed eventuali requisiti OEM o di etichettatura richiesti. Ciò aiuta il fornitore a valutare il requisito in modo più efficiente.

7. Perché un interruttore automatico scatta ripetutamente?

Scatti ripetuti possono essere causati da sovraccarico, cortocircuito, apparecchiatura difettosa, problemi di cablaggio, selezione inadeguata dell'interruttore o altri guasti elettrici. La causa dovrebbe essere identificata da personale qualificato anziché ripristinare ripetutamente l'interruttore.

8. Il DPN è uguale a un interruttore bipolare?

Non necessariamente. Sebbene un dispositivo DPN possa comportare la commutazione di fase e neutro, la sua protezione interna e la disposizione di commutazione possono differire da un dispositivo di protezione bipolare convenzionale. Controllare sempre lo schema elettrico e le specifiche tecniche del produttore.

9. Qual è la differenza tra corrente nominale e potere di interruzione?

La corrente nominale si riferisce alla corrente che l'interruttore è progettato per sopportare durante il normale funzionamento in condizioni specificate. Il potere di interruzione si riferisce alla sua capacità di interrompere in modo sicuro una determinata corrente di cortocircuito.

10. Qual è la specifica più importante quando si ordina un interruttore DPN 6KA?

Non esiste un'unica specifica applicabile a ogni installazione. La corrente nominale, la tensione, la configurazione dei poli, la caratteristica di intervento, il potere di interruzione, gli standard applicabili, le dimensioni fisiche e le condizioni di installazione dovrebbero essere controllati insieme.
