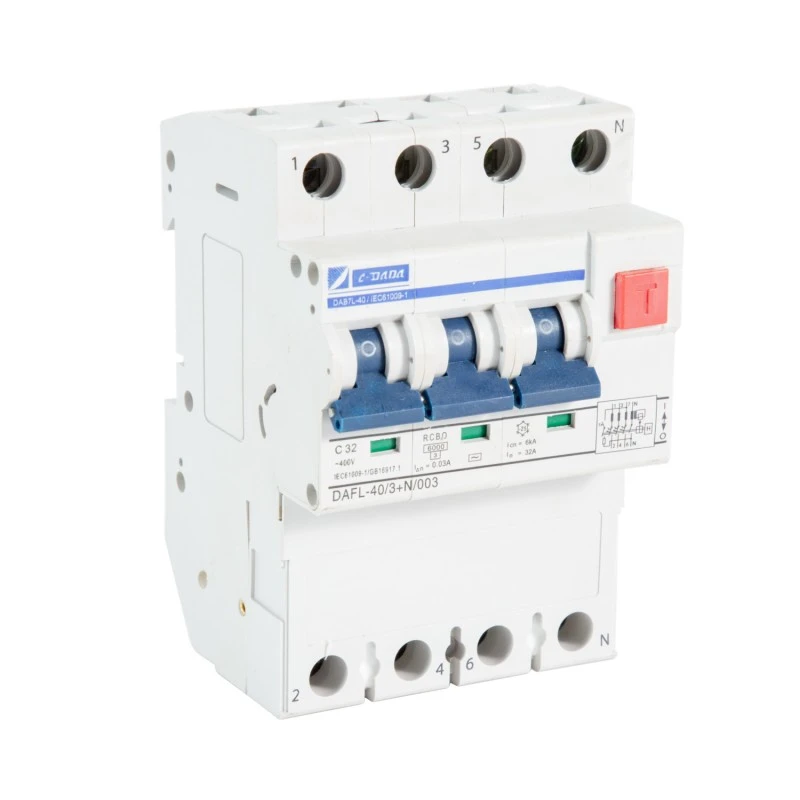

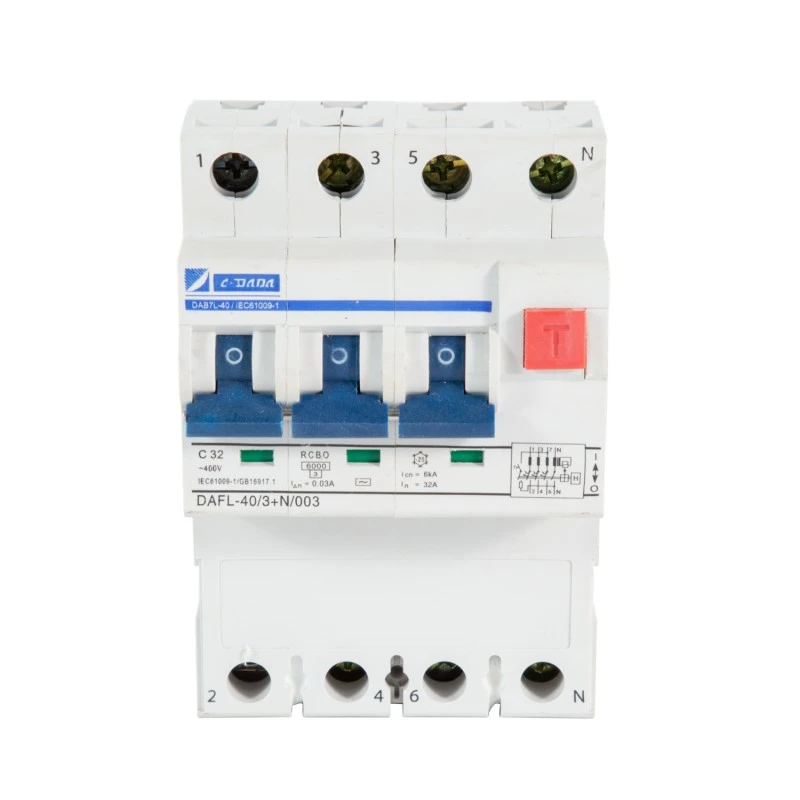

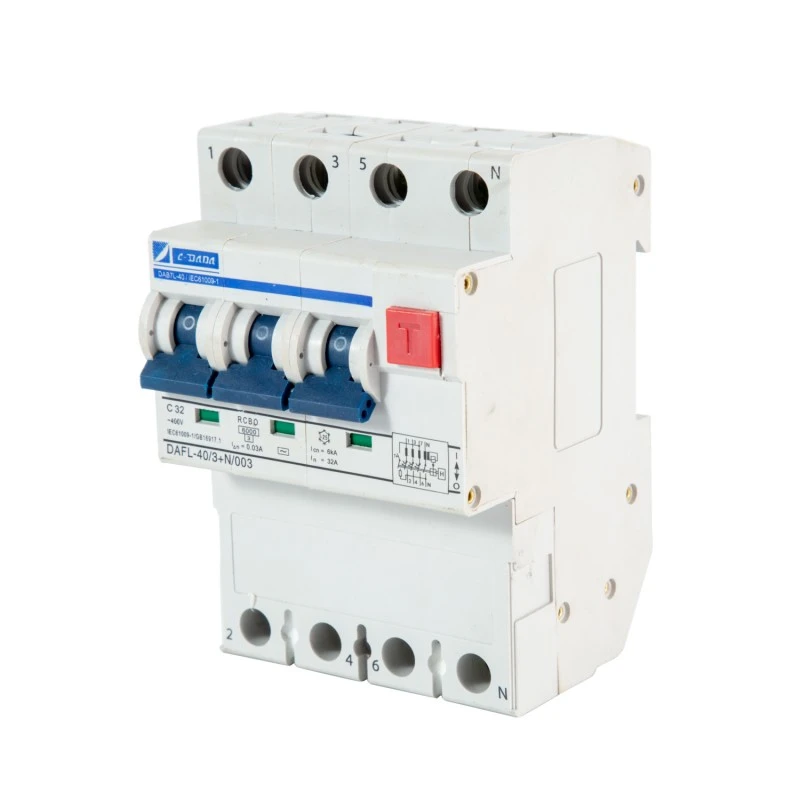

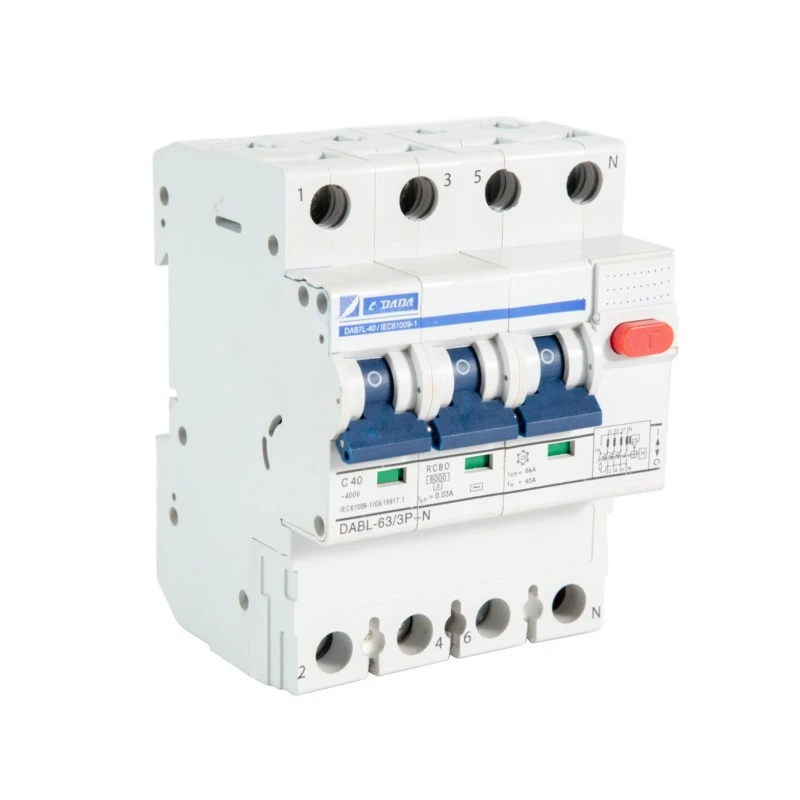

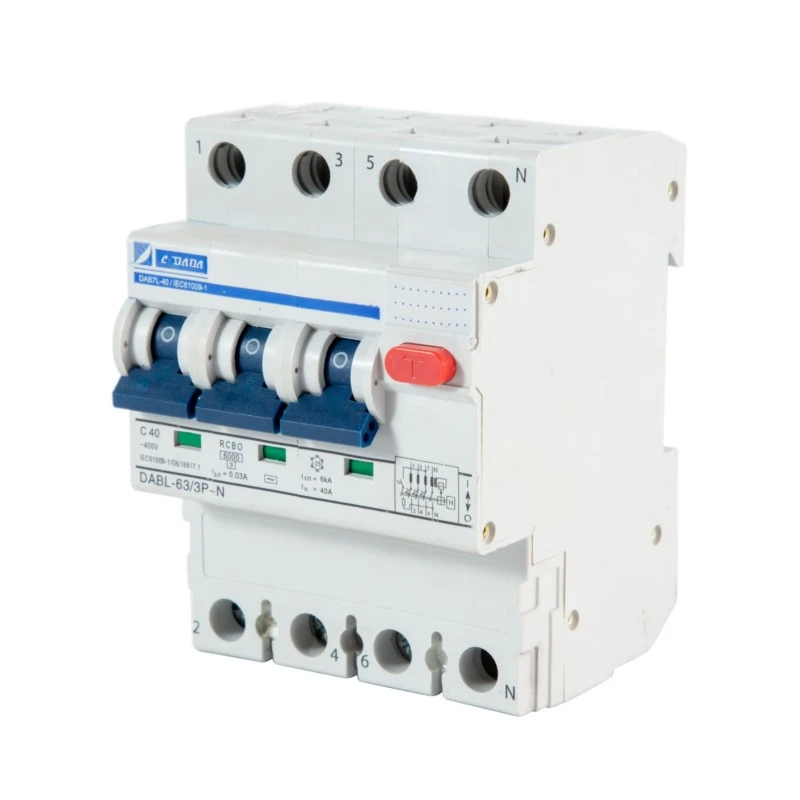

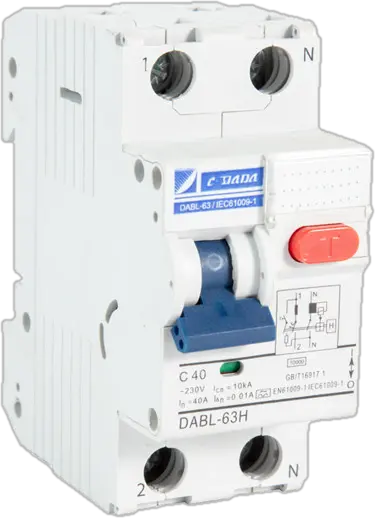

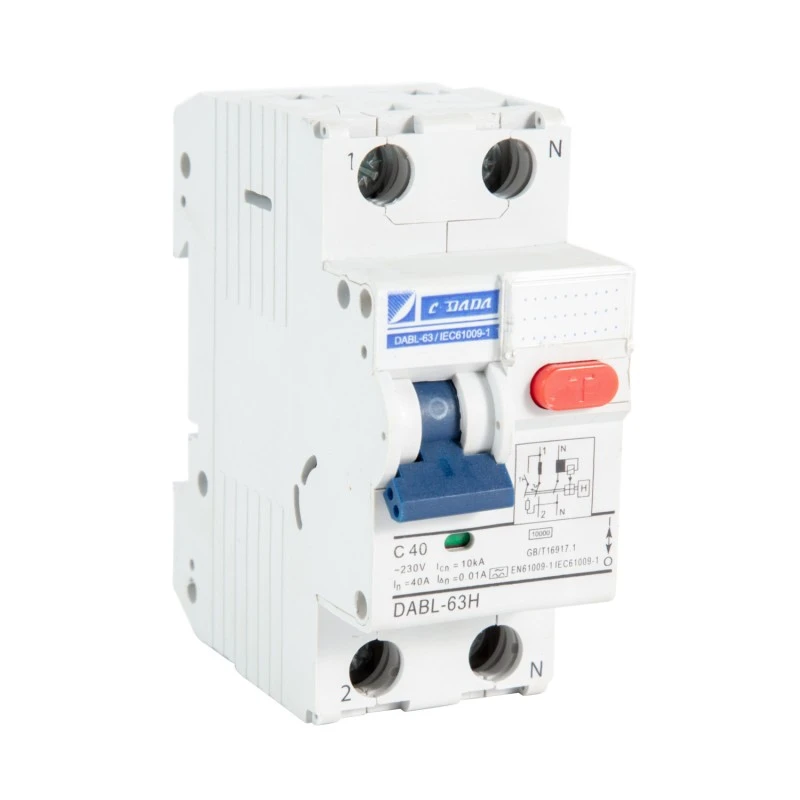

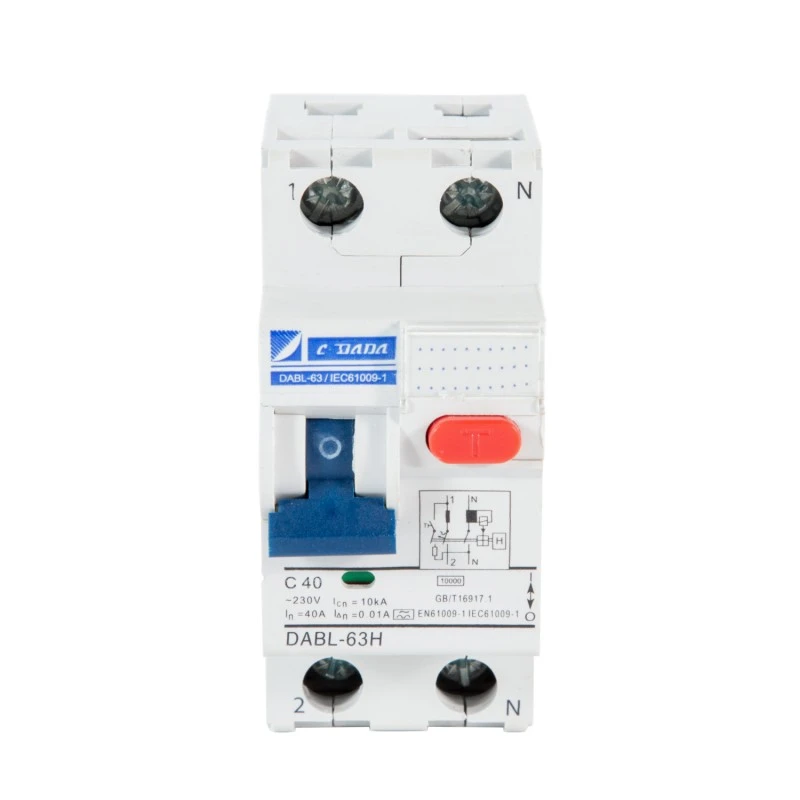

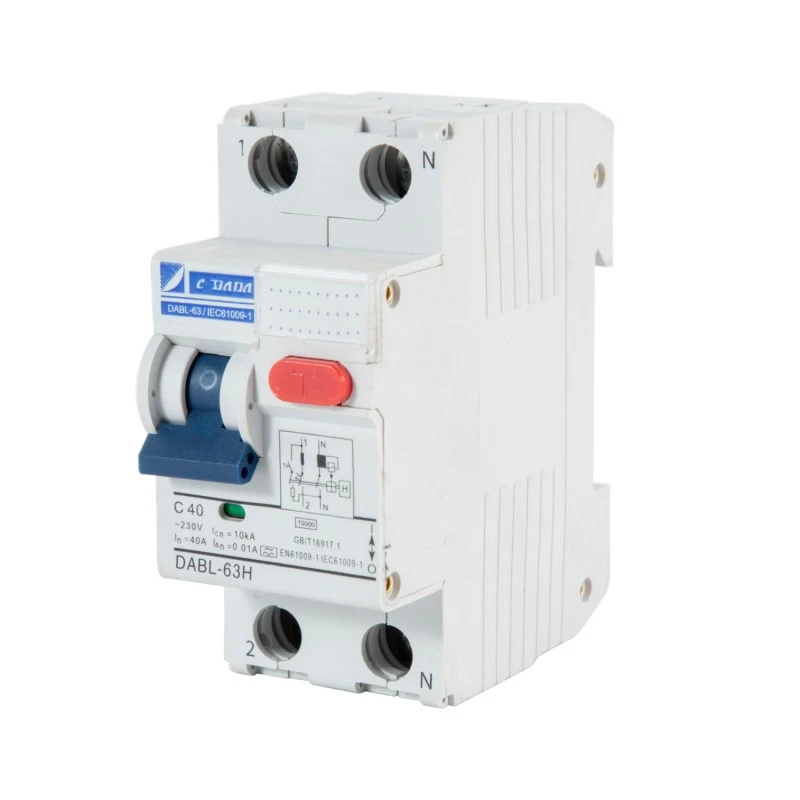

RCBO elettromagnetico 2P 4P

Per una sicurezza senza compromessi in ambienti in cui l'affidabilità energetica è incerta, Shanghai DADA Electric CO., LTD. presenta l'RCBO elettromagnetico CDADA DABF-63 2P 4P un vero interruttore automatico differenziale elettromagnetico 2P/4P con protezione da sovracorrente che funziona senza componenti elettronici o alimentazione esterna. Progettato secondo gli standard IEC, questo RCBO fornisce tre protezioni essenziali in un unico dispositivo:

★ Prevenzione delle scosse elettriche (tramite rilevamento della corrente residua da 30 mA),

★ Protezione da sovraccarico (meccanismo termico),

★ Interruzione per cortocircuito (rilascio magnetico, 6kA).

Consigliato per prese esterne, garage, scantinati e installazioni rurali, il DABF-63 continua a funzionare anche in caso di perdita del neutro, calo di tensione o durante i blackout: un vantaggio fondamentale rispetto alle alternative elettroniche. Con un indicatore di posizione dei contatti indipendente, un intervallo operativo da –25°C a +40°C e un design robusto del terminale, offre prestazioni a prova di guasto dove conta di più.

Specifiche chiave

Modello: serie DABF-63

Tipo: RCBO elettromagnetico (nessuna elettronica, nessuna alimentazione ausiliaria richiesta)

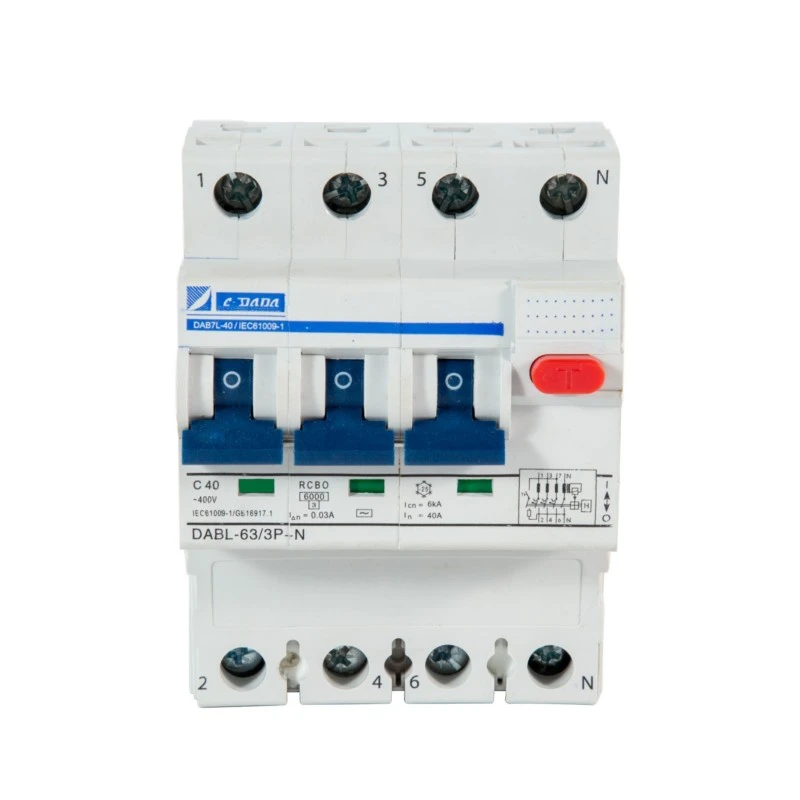

Poli: 2P (1+N) o 4P (3+N)

Corrente nominale (In): 6–63 A (intervallo tipico basato sulla piattaforma DAB7)

Sensibilità residua (I△n): 30mA (standard per protezione personale; 100mA opzionale)

Corrente di non intervento: 0,5 × I△n

Tempo di intervento a I△n: ≤ 0,1s

Potere di interruzione: 6kA

Funzioni di protezione:

Corrente residua (dispersione) – rilevamento elettromagnetico

★ Sovraccarico – termico bimetallico

★ Cortocircuito – rilascio magnetico

★ Temperatura operativa: da –25°C a +40°C

Montaggio: larghezza 2 moduli su guida DIN 35mm

Caratteristiche principali:

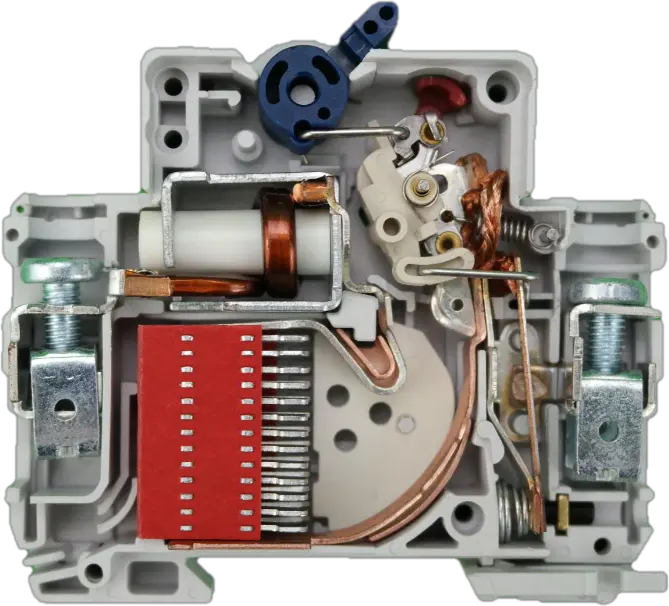

★ Meccanismo differenziale elettromagnetico puro

★ Indicatore di posizione del contatto indipendente (vero stato ON/OFF/scatto)

★ Pulsante “TEST” per il controllo mensile della funzionalità

★ Morsetti terminali dentellati → minore perdita termica, presa più forte

★ Contatti con cuscinetti in argento → elevata durata, bassa resistenza

★ Viti multifunzionali (+/–) → installazione semplice

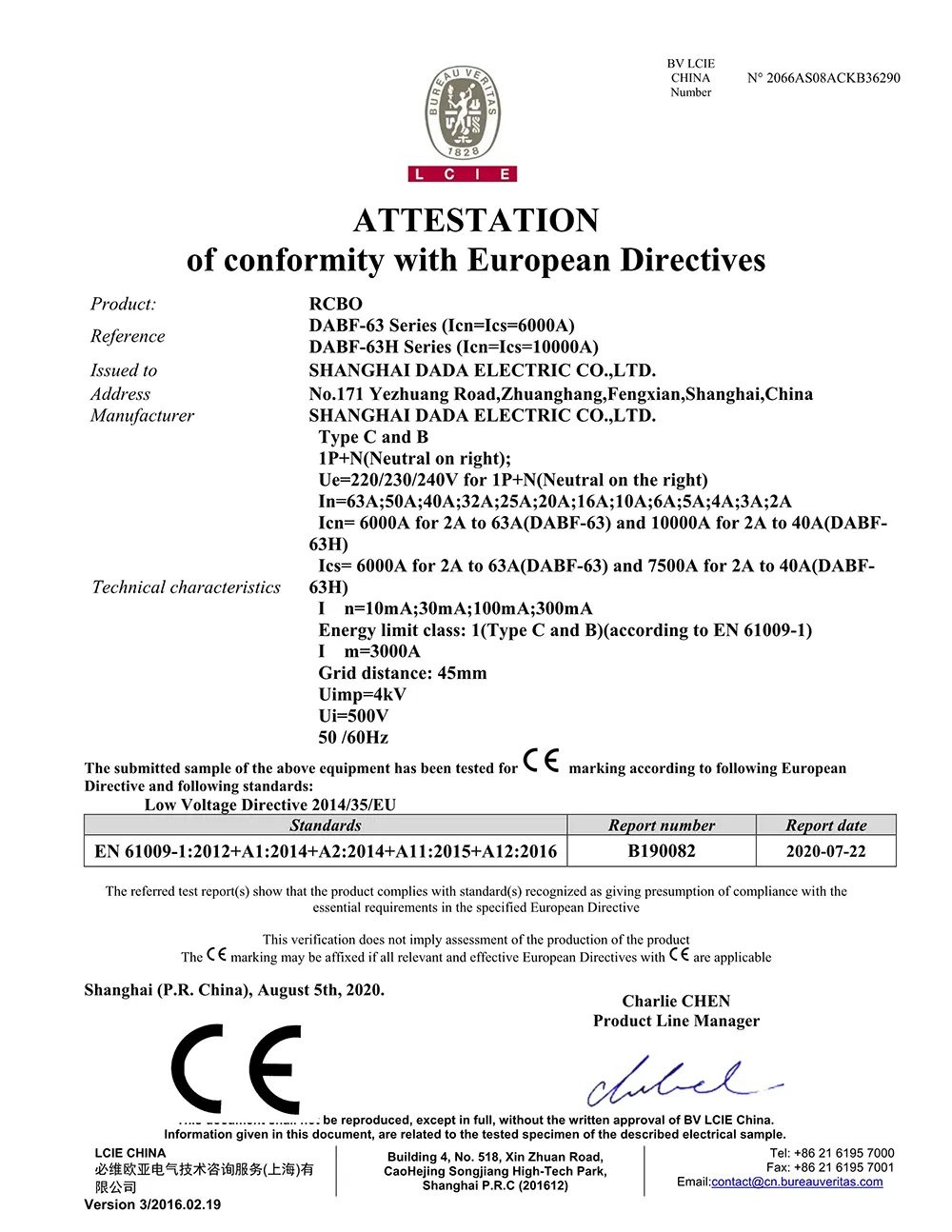

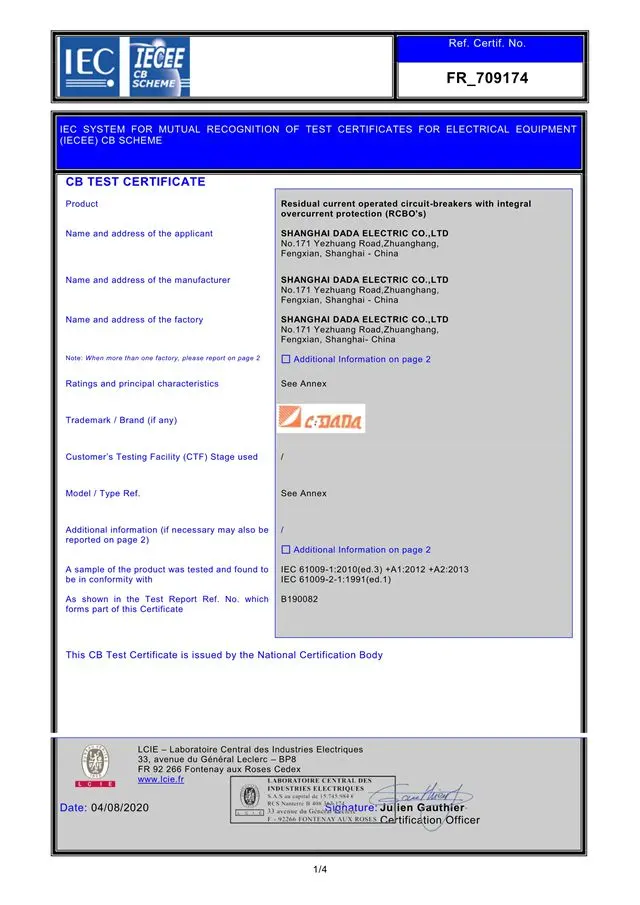

★ Certificazioni: CE, CB (materiali conformi alla direttiva RoHS)

Perché scegliere l'RCBO elettromagnetico CDADA?

★ Funziona senza alimentazione, mai

A differenza degli RCBO elettronici, il nostro RCBO elettromagnetico 2P 4P non richiede tensione di linea per rilevare le perdite, garantendo protezione in caso di guasto del neutro, abbassamenti di tensione o interruzioni complete.

★ Ideale per luoghi difficili o remoti

Perfetto per aree rurali, cantieri edili, fattorie, tunnel e regioni con reti instabili in cui i dispositivi elettronici potrebbero non funzionare correttamente.

★ Intrinsecamente a prova di guasto

Nessun semiconduttore = nessun invecchiamento, nessun errore software, nessuna sensibilità EMI. Fisica elettromagnetica appena provata.

★ Cancella stato operativo

L'indicatore di contatto indipendente mostra lo stato effettivo del contatto, fondamentale per la manutenzione e i controlli di sicurezza.

★ Compatto e affidabile

Le dimensioni a 2 moduli consentono di risparmiare spazio sul pannello, mentre i contatti in lega d'argento e i terminali robusti garantiscono una lunga durata.

★ Conformità globale

Certificato secondo gli standard IEC, CE e CB: affidabile per progetti di esportazione e internazionali.

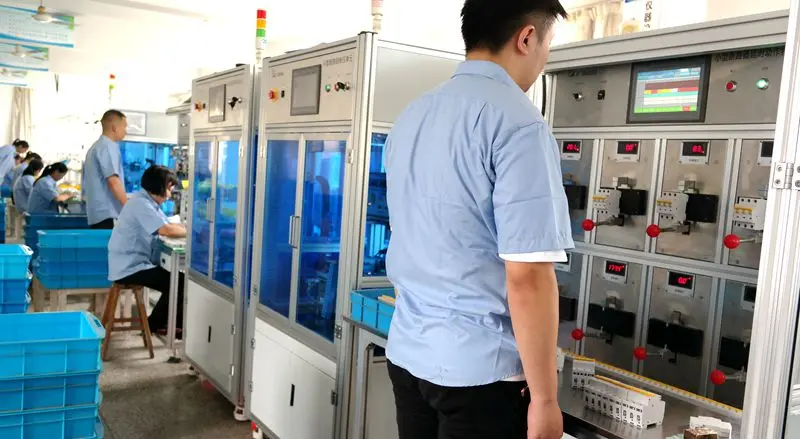

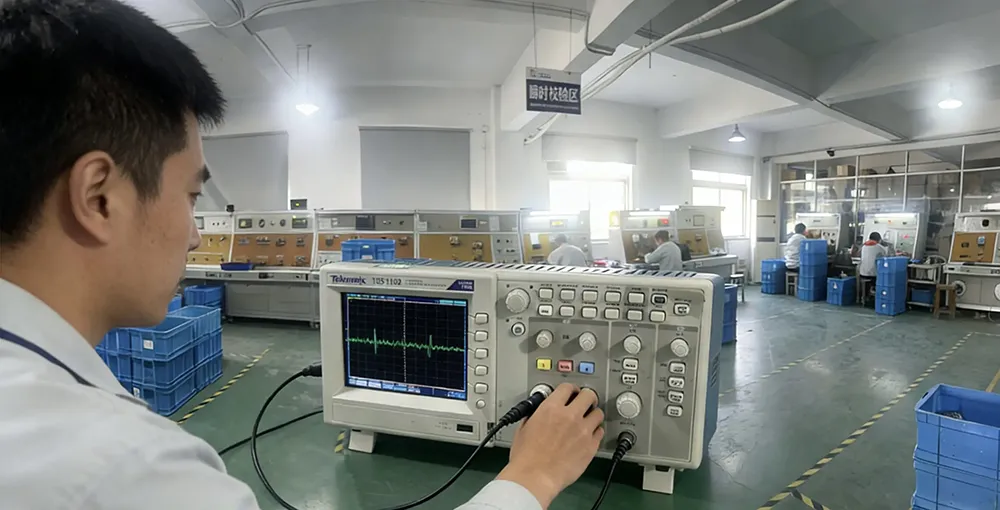

★ Poiché è nostra politica ispezionare al 100% tutti i prodotti che lasciano la nostra struttura, possiamo garantire con assoluta certezza che il prodotto sia funzionalmente accurato al 100% prima che lasci la nostra struttura.

★ Continueremo a sviluppare la nostra competenza tecnologica investendo in attrezzature, processi, persone e certificazioni che si rifletteranno nel nostro prodotto e, in ultima analisi, nella soddisfazione dei nostri clienti.

Applicazioni tipiche

Progetti di elettrificazione rurale

Prese esterne e punti di ricarica per veicoli elettrici (livello base)

Garage, scantinati e officine (ambienti umidi e freddi)

TT Earthing Systems (dove l'integrità del neutro è scarsa)

Circuiti di backup e pannelli di emergenza

Domande frequenti

Q1: Qual è la differenza tra RCBO elettronici ed elettromagnetici?

A1:

Q2: Questo RCBO fornisce protezione contro le sovratensioni?

R2: No. I veri RCBO elettromagnetici non includono varistori o soppressione dei picchi, che richiedono componenti elettronici. Se è necessaria una protezione da sovratensione, abbinarla a un SPD (dispositivo di protezione da sovratensione) separato.

Q3: 30 mA sono sufficienti per la protezione personale dagli shock?

R3: Sì. 30 mA è la soglia standard IEC per la protezione salvavita contro il contatto diretto nei circuiti residenziali e commerciali.

Q4: Può essere utilizzato come protezione dell'ingresso principale?

R4: Sì, con un potere di interruzione di 6 kA, il DABF-63 può fungere da protezione in ingresso in piccoli quadri di distribuzione, soprattutto nei sistemi TT.

Q5: Perché scegliere CDADA per RCBO elettromagnetico?

A5: CDADA offre:

● Design elettromagnetico autentico (nessuna elettronica nascosta)

● Capacità di funzionamento a 0 V effettivi

● Dimensioni compatte a 2 moduli: rare per i tipi elettromagnetici

● Indicatore di contatto indipendente per la verifica della sicurezza

● Certificazioni globali (CE/CB) e supporto OEM-ready
