Interruttore magnetotermico DPN 6KA

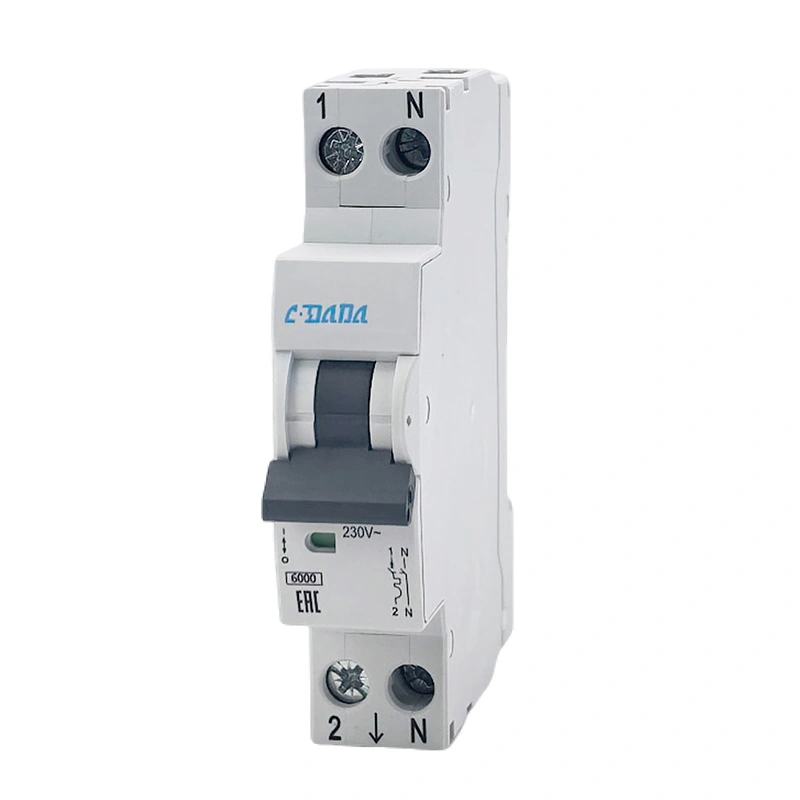

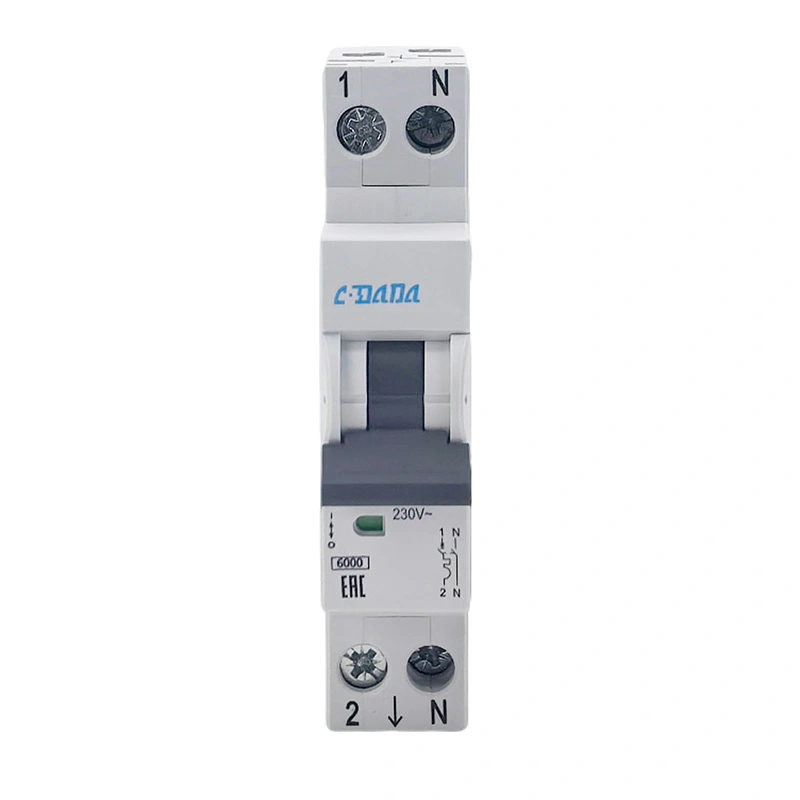

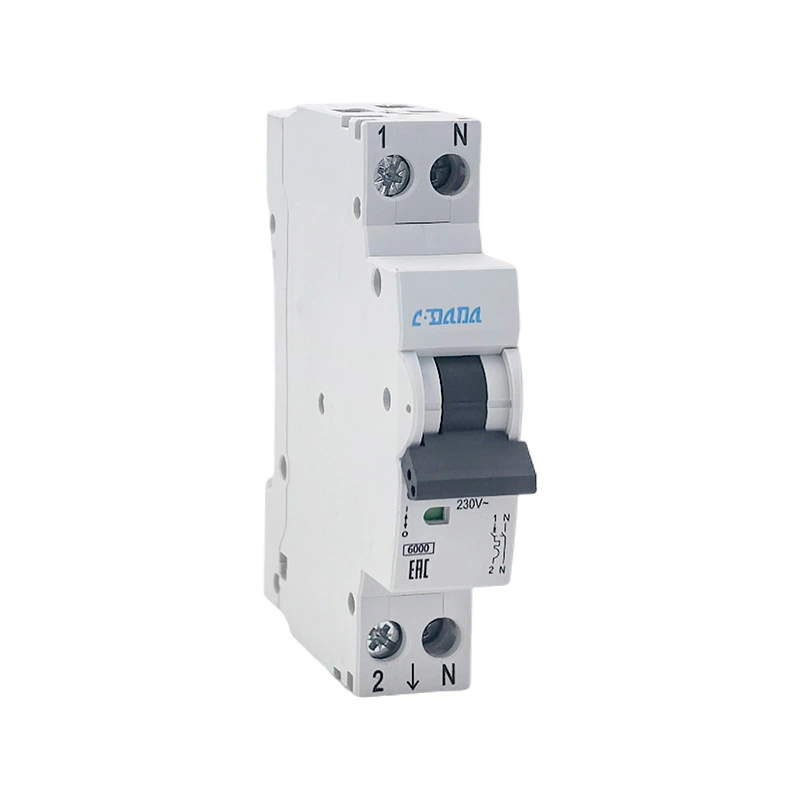

L'interruttore automatico miniaturizzato CDADA DAB7N DPN 6KA è un interruttore automatico miniaturizzato professionale 1P+N a doppia interruzione sviluppato in modo indipendente da Shanghai DADA Electric, un produttore affidabile con oltre 40 anni di esperienza. Con un elevato potere di interruzione di 6 kA, il funzionamento sincrono e il design "make first, break later" a polo N, migliora efficacemente le prestazioni di estinzione dell'arco e protegge i circuiti e le apparecchiature in modo sicuro. Ampiamente utilizzato nelle scatole di distribuzione, nelle decorazioni domestiche, nell'energia commerciale e nei circuiti di illuminazione, è la prima scelta per acquirenti, distributori e clienti OEM a livello globale.

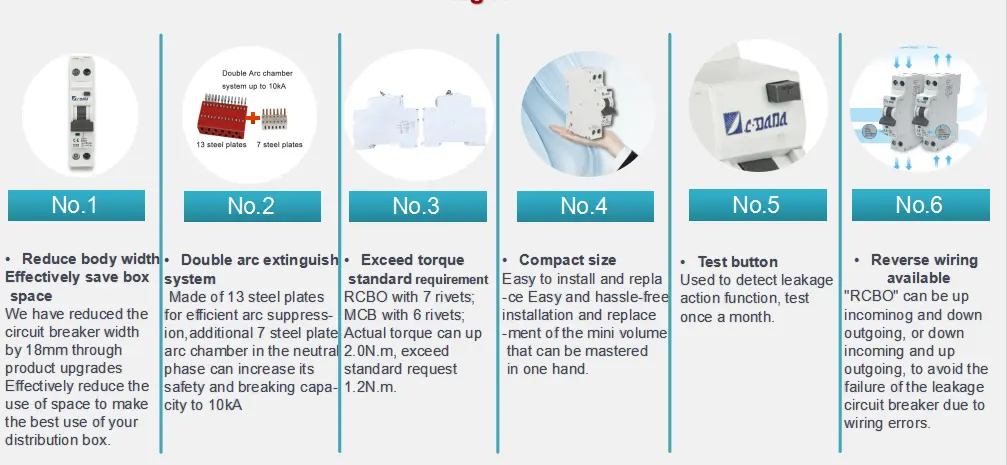

Quali sono i vantaggi dell'MCB DPN 6KA?

★ Struttura DPN 1P+N, doppi punti di interruzione, più sicura e affidabile

★ Il polo N si apre prima e si rompe dopo, migliora la capacità di interruzione dell'arco

★ Capacità di interruzione reale di 6kA, forte protezione da cortocircuito

★ Larghezza compatta di 17,8 mm, per risparmiare spazio nell'armadio

★ Curve di intervento B/C disponibili per diversi carichi

★ Grado di protezione IP20, sicuro al tatto

★ Ampia gamma di cavi: cavo flessibile da 1–25 mm²

★ Montaggio su guida DIN, installazione rapida e stabile

★ Resistenza alle alte e basse temperature: -25℃~+50℃

★ Lunga vita meccanica fino a 20.000 volte

Applicazioni

L'interruttore automatico miniaturizzato CDADA DPN 6KA è ampiamente utilizzato in:

★ Edifici residenziali, appartamenti, ville, decorazioni per la casa

★ Uffici, negozi, hotel, scuole, ospedali

★ Circuiti di illuminazione, prese di corrente, piccole apparecchiature elettriche

★ Elettrodomestici: scaldabagni, condizionatori, stufe elettriche

★ Ricostruzione del vecchio circuito e aggiornamento della scatola di distribuzione

★ Sistemi di distribuzione elettrica commerciale e civile a bassa tensione

Tabella parametri tecnici

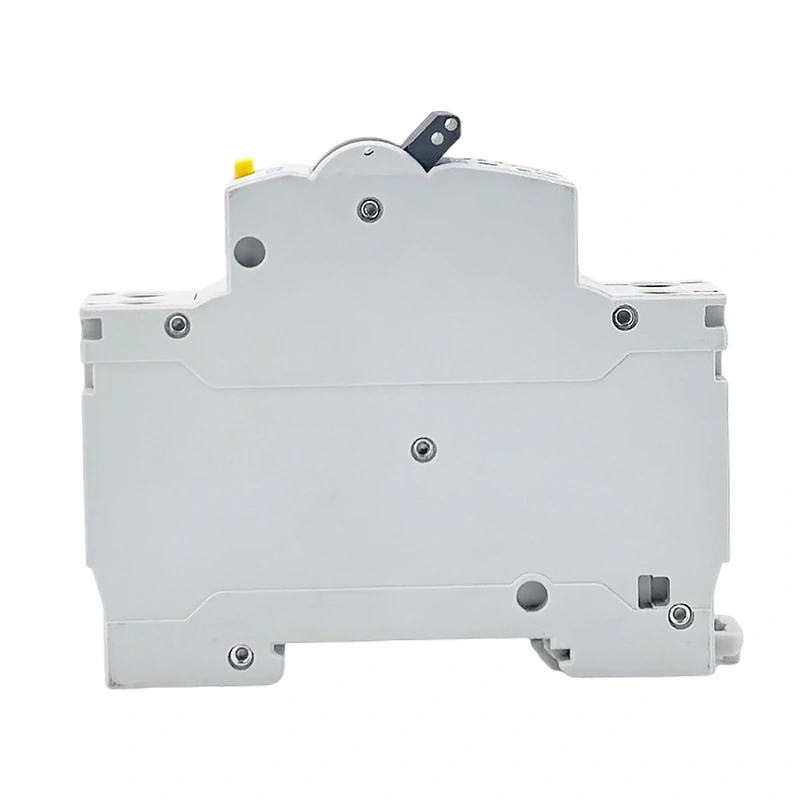

Dimensioni del contorno

★ Lunghezza: 82,5 mm

★ Altezza: 73,2 mm

★ Larghezza: 17,8 mm (larghezza standard 1 modulo)

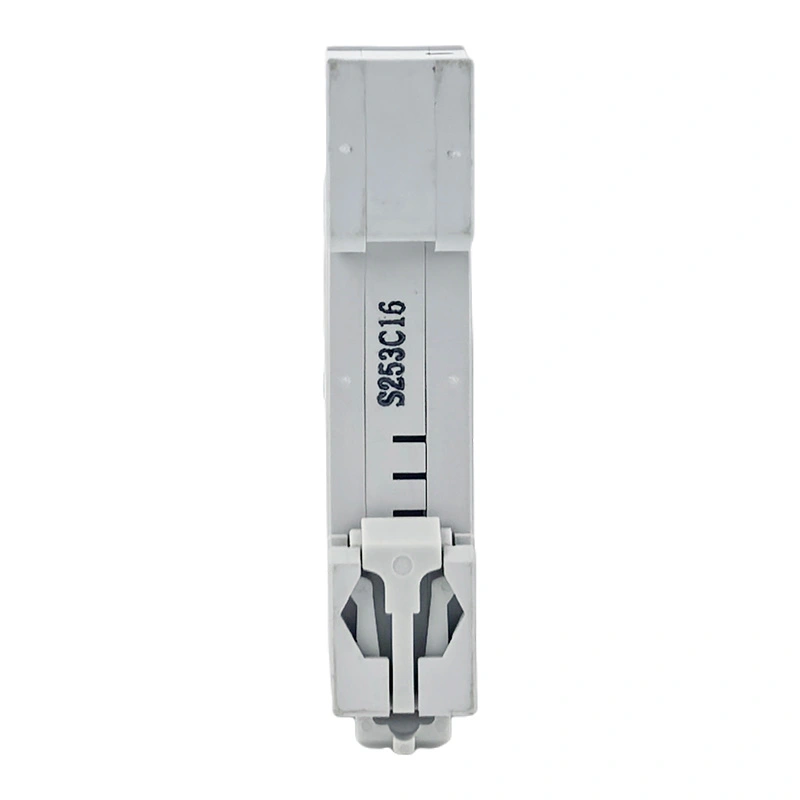

★ Montaggio: guida DIN da 35 mm

★ Cablaggio: adatto per cavo flessibile/rigido da 1–25 mm²

★ Spessore della barra collettrice: 0,8–2 mm

Elementi di test standard

★ 1.13In test di non intervento (≥1 ora)

★ Test di intervento 1,45In (<1 ora)

★ Test di azione di sovraccarico da 2,55 pollici

★ Test di intervento magnetico istantaneo (3In/5In per curva B/C)

★ Prova di tensione di tenuta dielettrica

★ Test di aumento della temperatura

★ Test del potere di interruzione in cortocircuito (6kA)

★ Test di vita meccanica ed elettrica

★ Test di funzionamento ad alta e bassa temperatura

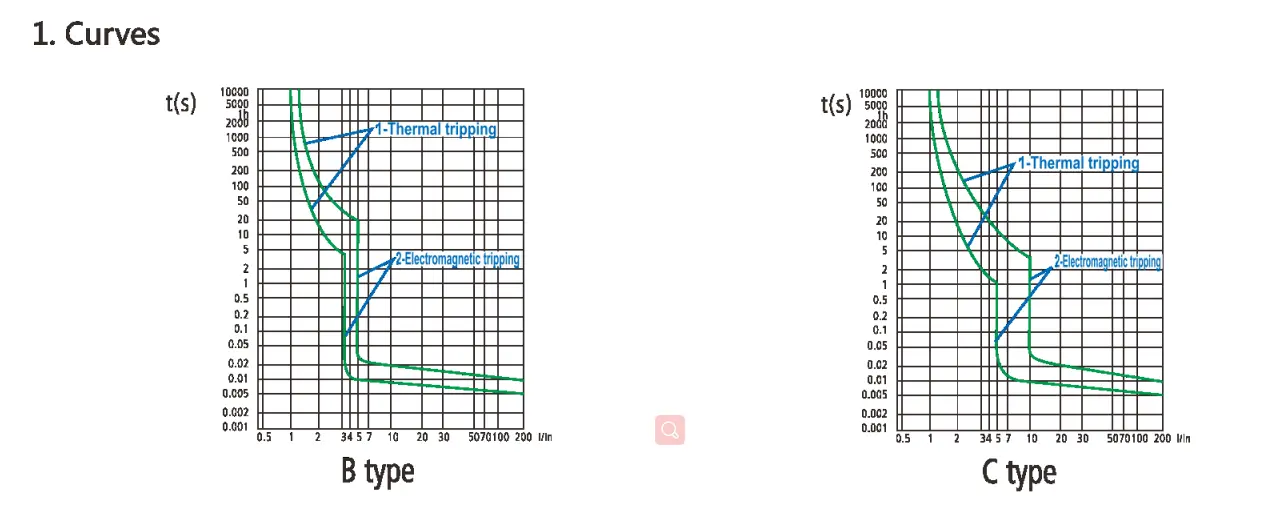

Curve caratteristiche di intervento

CEI 60898-1

Rilascio magnetico

Quando si verifica un cortocircuito, l'intervento istantaneo è ottenuto da un magnete con nucleo di ferro. Secondo lo standard IEC60898, questo prodotto può essere suddiviso in tre tipi: B, C e D.

Rilascio termico

●Una volta che si verifica un sovraccarico nel circuito, la striscia bimetallica dell'interruttore si piegherà a causa del calore, provocando la disconnessione dei contatti e provocando uno sgancio termico;

●La norma IEC definisce l'intervallo dei tempi di intervento per diverse correnti di sovraccarico;

●La temperatura dell'ambiente di test di riferimento è 30 °C.

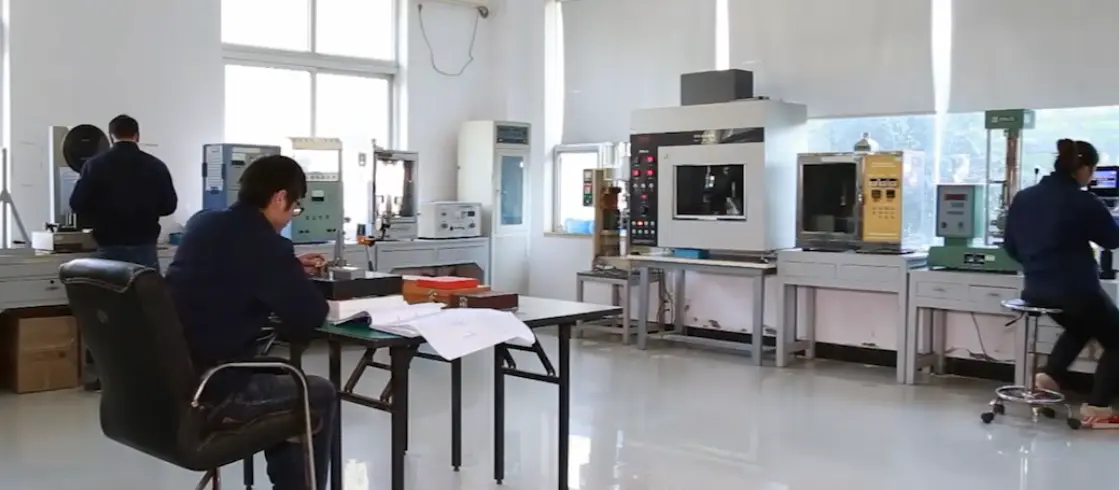

Processo di controllo della qualità

1. Ispezione in entrata delle materie prime e verifica della certificazione

2. Stampaggio ad iniezione automatico e stampaggio di metalli di precisione

3. Assemblaggio e calibrazione del prodotto semilavorato

4. Test caratteristico di intervento completo al 100%.

5. Resistere al test delle prestazioni di tensione e isolamento

6. Test di invecchiamento ad alta e bassa temperatura

7. Aspetto, dimensione e ispezione del logo

8. Ispezione finale dell'imballaggio e della spedizione

Imballaggio e spedizione

★ Scatola standard per esportazione con rivestimento antiurto

★ Scatola di gruppo confezionata per evitare graffi

★ Etichetta chiara: modello, corrente, poli, quantità, certificazione

★ Adatto per il trasporto marittimo, aereo e terrestre

★ Supporta l'imballaggio OEM, il logo e l'etichetta personalizzati

Casi di successo dei clienti

CDADA MCB DPN 6KA è stato esportato in più di 50 paesi e regioni:

★ Fornitura all'ingrosso a lungo termine per distributori europei e asiatici

★ Progetti di ristrutturazione dei circuiti domestici in Medio Oriente e Africa

★ Cooperazione OEM con noti marchi elettrici internazionali

★ Distribuzione di energia a supporto degli sviluppatori immobiliari

★ Ordini stabili da parte di appaltatori elettrici e integratori di sistemi

Perché scegliere DADA Elettrico?

★ Oltre 40 anni di esperienza professionale nella ricerca, sviluppo e produzione di interruttori automatici

★ 90% dei componenti principali prodotti internamente, controllo di qualità stabile

★ Certificato ISO9001, piena conformità agli standard internazionali

★ Certificazioni complete: CE, CB, CCC, ecc.

★ Grande capacità produttiva, consegna rapida per ordini all'ingrosso

★ Supporto tecnico professionale e servizio post-vendita

★ Accetta la personalizzazione OEM e ODM per soddisfare le richieste del mercato

★ Sistema logistico globale, consegna sicura e puntuale
