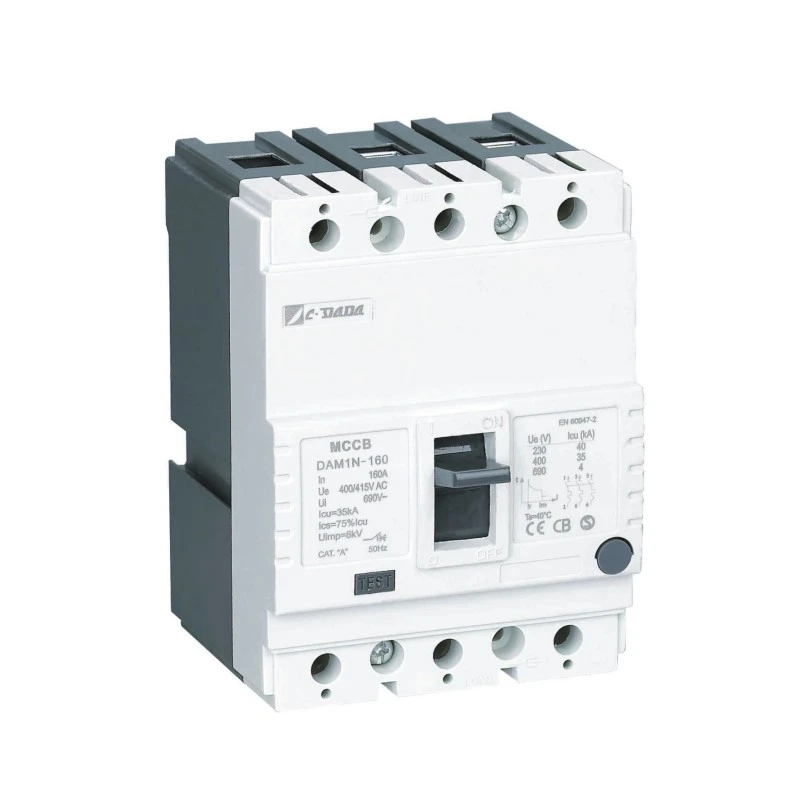

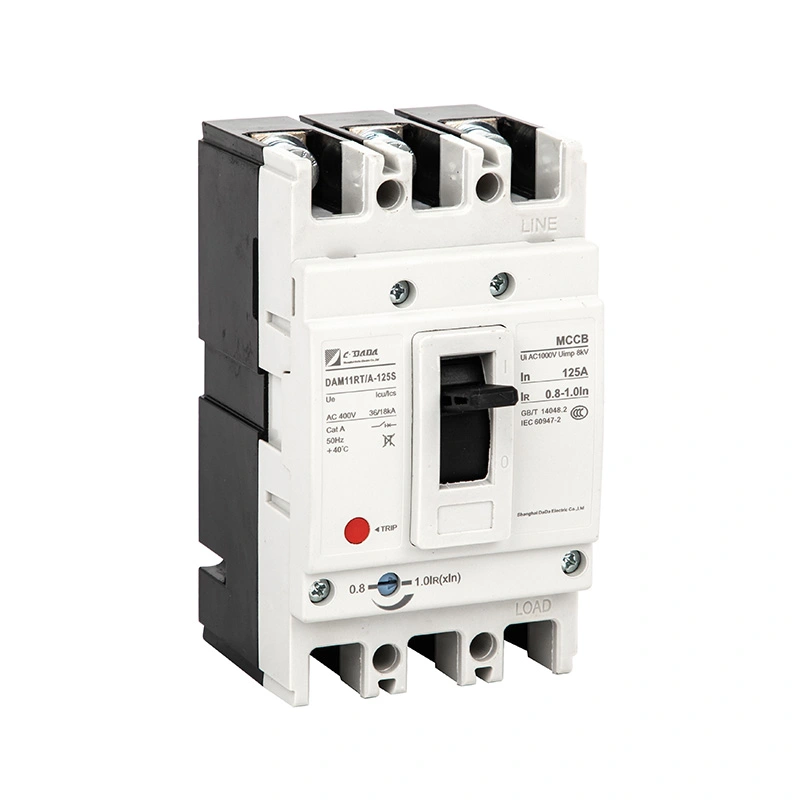

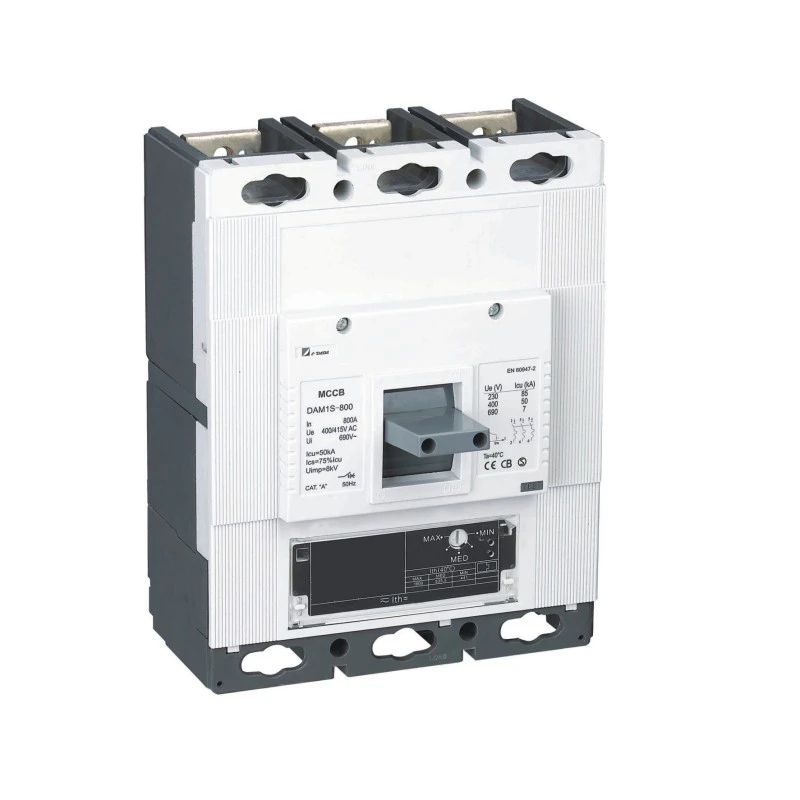

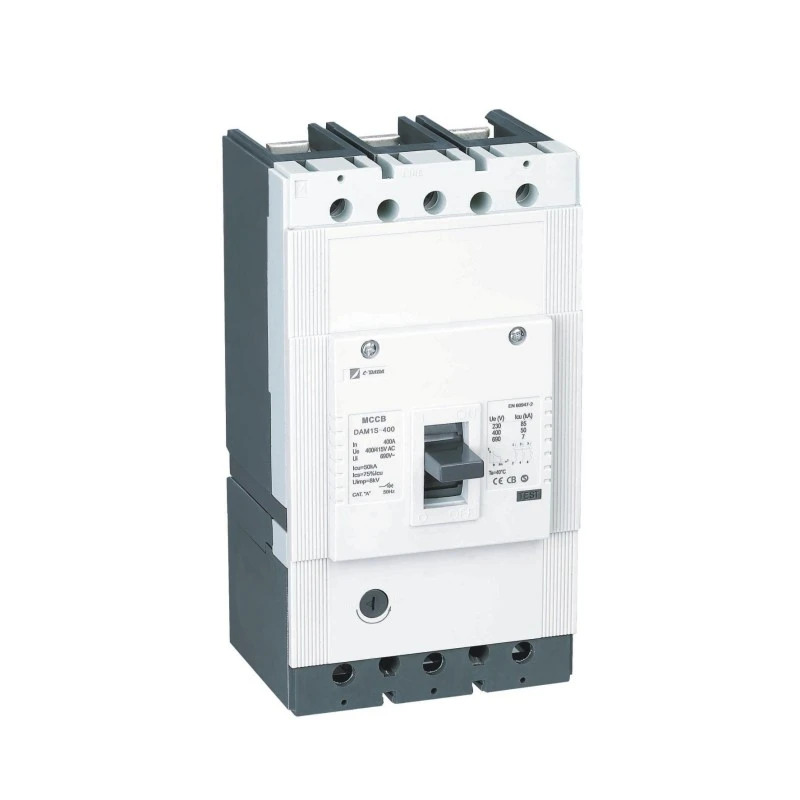

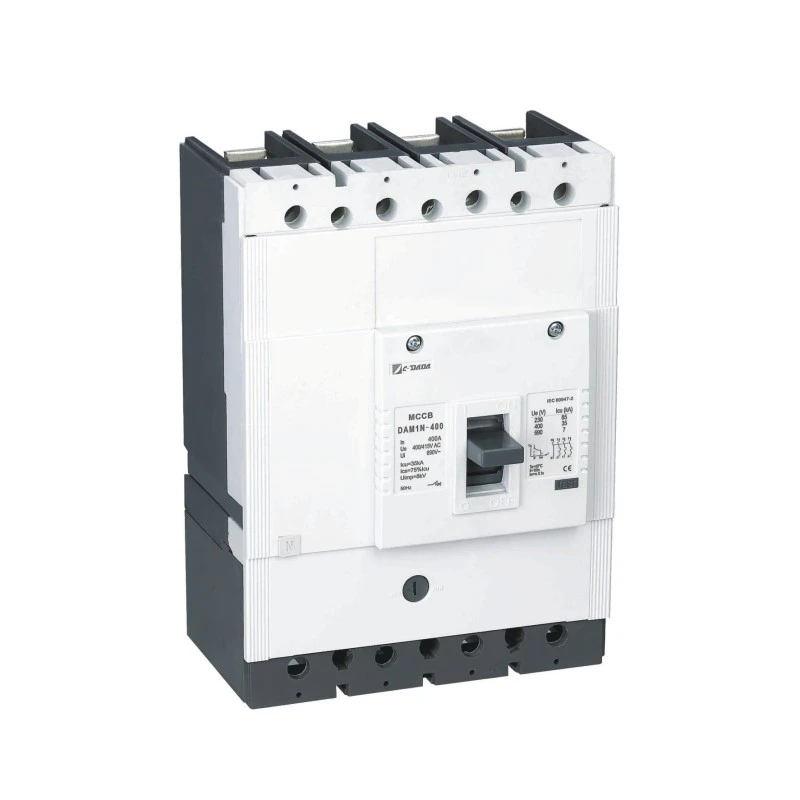

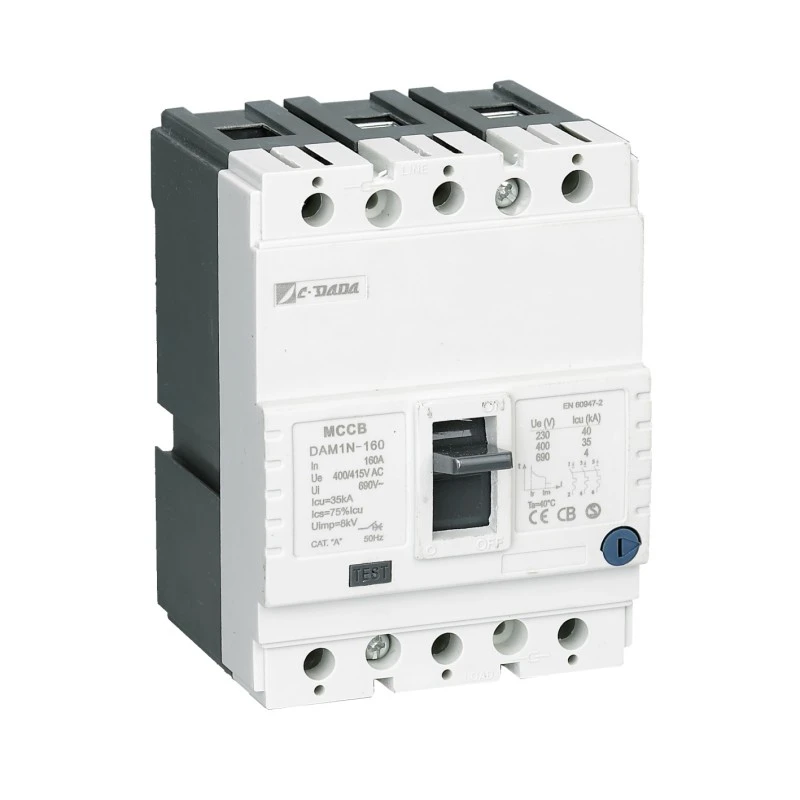

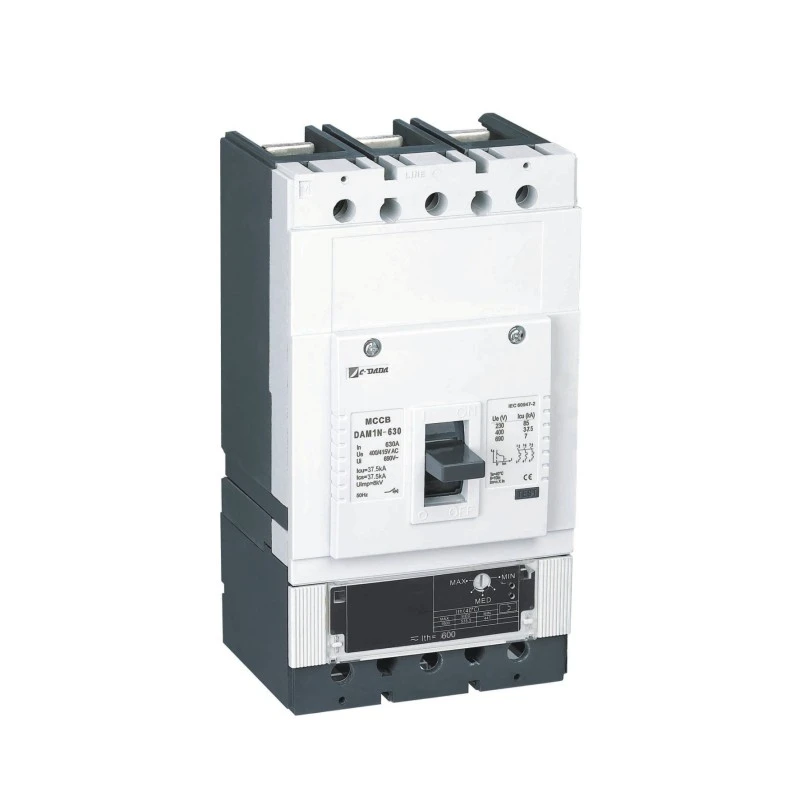

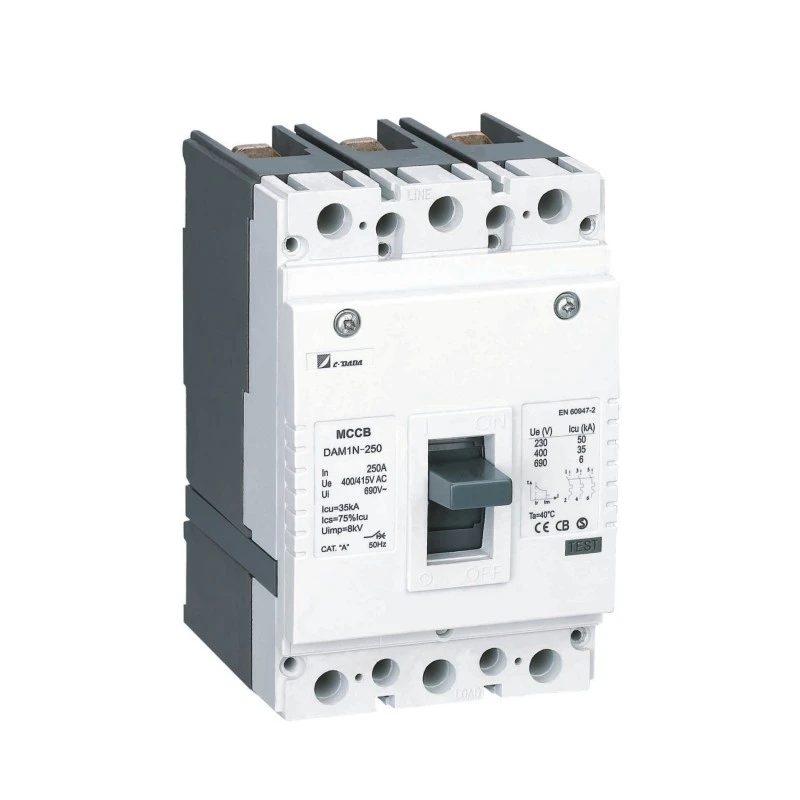

Interruttore automatico scatolato termoregolabile

L'interruttore automatico scatolato regolabile termico serie DAM1 di Shanghai DADA Electric CO., LTD. è progettato per soddisfare gli standard di livello mondiale, fornendo una protezione robusta contro condizioni di sovraccarico e cortocircuito. Con un intervallo di impostazione termica regolabile dal 70% al 100% di In, questo interruttore può essere messo a punto per soddisfare le vostre esigenze applicative specifiche.

Disponibile nelle configurazioni 3P e 4P, con potenza nominale fino a 1600 A a 400 V/415 V, è dotato di certificazioni globali come ASTA, KEMA, CE, CB, SEMKO e RoHS, che garantiscono la conformità in più regioni.

Parametri elettrici dell'interruttore automatico scatolato regolabile termico DAM1

Specifiche chiave

Modello: MCCB termico regolabile serie DAM1

Tipo: interruttore automatico scatolato (MCCB)

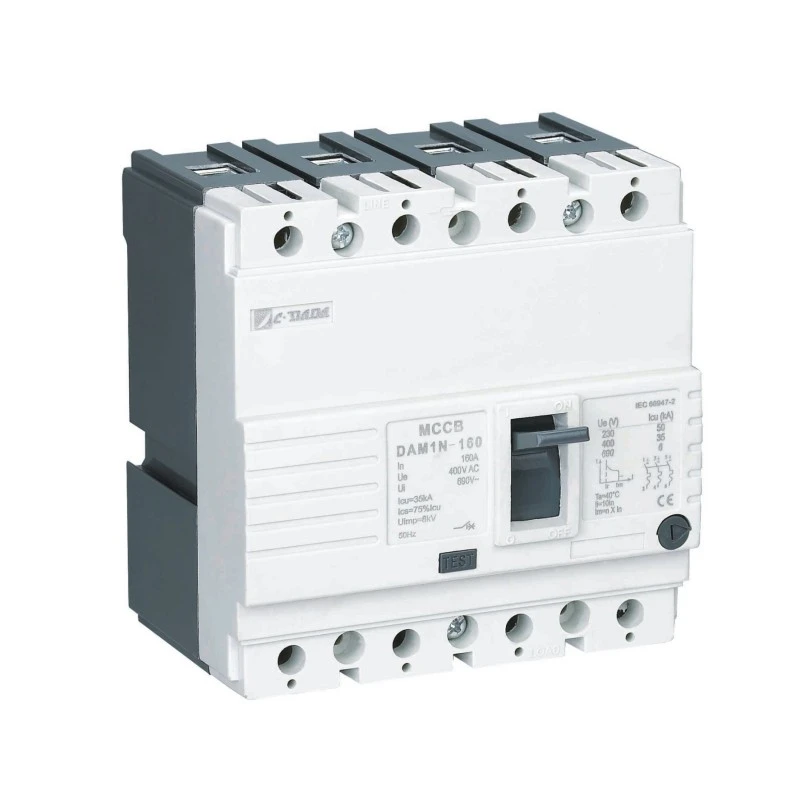

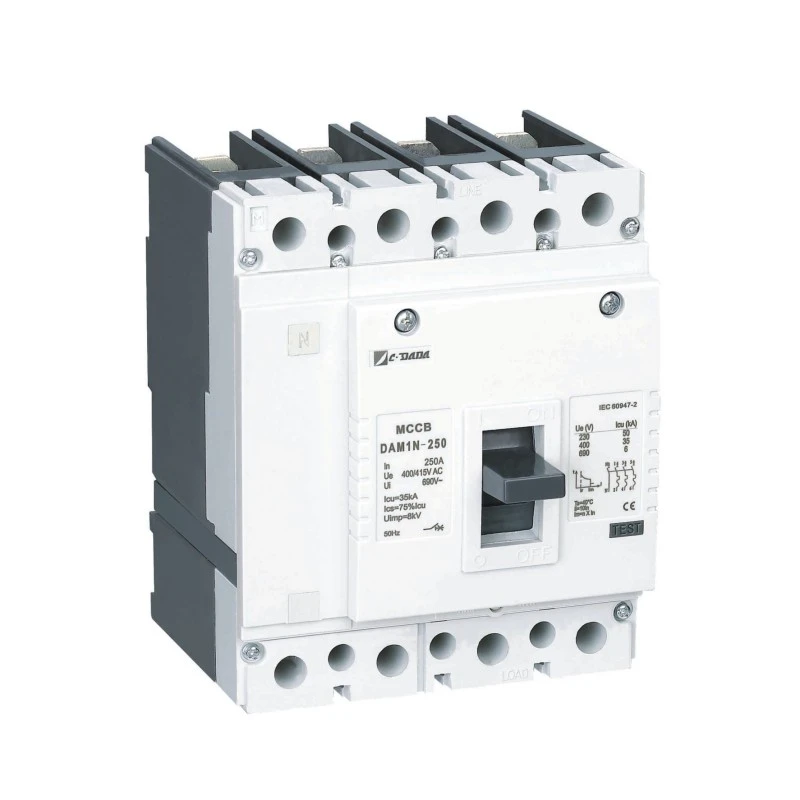

Poli: 3P / 4P

Tensione nominale (Ue): 400 V/415 V CA

Corrente nominale (In): 16 A – 1600 A

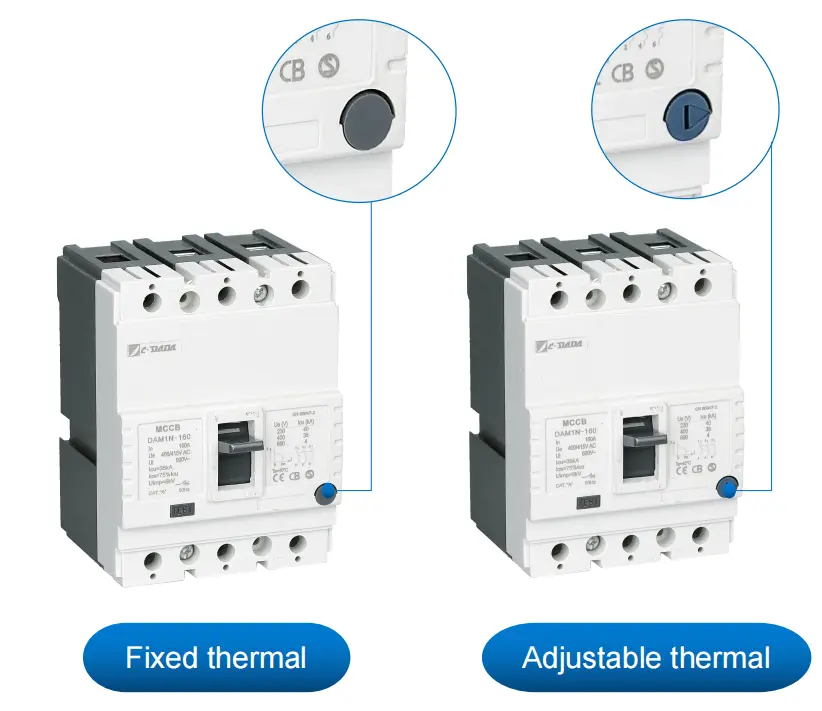

Impostazione termica regolabile: 70% - 100% pollici

Certificazioni: ASTA, KEMA, CE, CB, SEMKO, RoHS

Dimensioni del telaio: 6 dimensioni del telaio

Caratteristiche aggiuntive: pulsante di sgancio, contatti principali e d'arco separati

Principio di funzionamento e meccanismo di protezione

★ Protezione termica (sovraccarico)

L'elemento termico della serie DAM1 utilizza una striscia bimetallica che si piega quando riscaldata da una sovracorrente sostenuta (> corrente nominale). Regolando l'impostazione termica tra il 70% e il 100% di In, gli utenti possono personalizzare il tempo di risposta dell'interruttore per prevenire interventi fastidiosi garantendo al tempo stesso una protezione efficace.

★ Pulsante di sgancio rapido

A scopo di test, il pulsante push-to-trip consente lo sgancio manuale dell'interruttore, verificandone l'integrità operativa senza la necessità di indurre una condizione di guasto effettiva.

★ Contatti principali e ad arco separati

Per migliorare la durata e le prestazioni, la serie DAM1 presenta contatti principali e d'arco separati. Questo design garantisce che i contatti principali siano protetti durante eventi ad alta corrente, prolungando la durata dell'interruttore.

Scenari applicativi

L'interruttore automatico scatolato regolabile termico DAM1 (MCCB) è ideale per un'ampia gamma di applicazioni in cui è essenziale un controllo preciso della protezione da sovraccarico. Questi includono:

★ Impianti industriali: garantire un funzionamento stabile nelle acciaierie, negli impianti chimici e nelle piattaforme petrolifere.

★ Edifici commerciali: protezione degli impianti elettrici nei centri commerciali, negli edifici per uffici e negli hotel.

★ Utilità: distribuzione affidabile nelle sottostazioni e nelle reti elettriche.

★ Data Center: mantenimento dei tempi di attività nelle infrastrutture IT critiche.

Perchè scegliere CDADA?

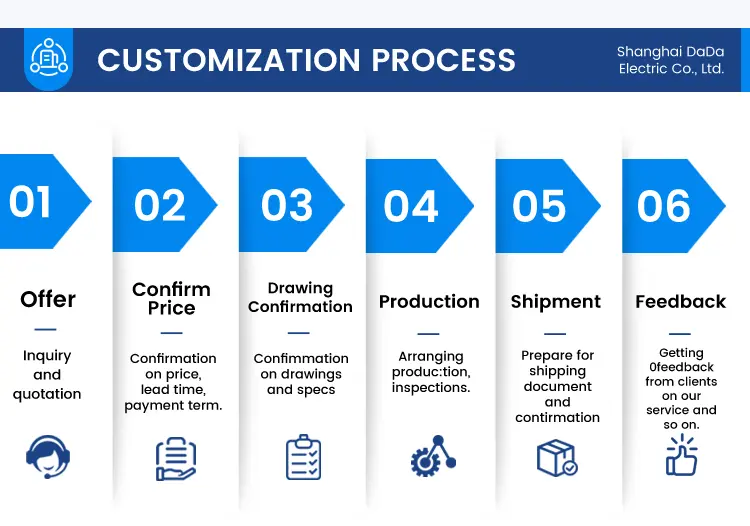

1. Abbiamo un team di ricerca e sviluppo professionale e un processo di sviluppo standard. Può fornire un eccellente servizio personalizzato.

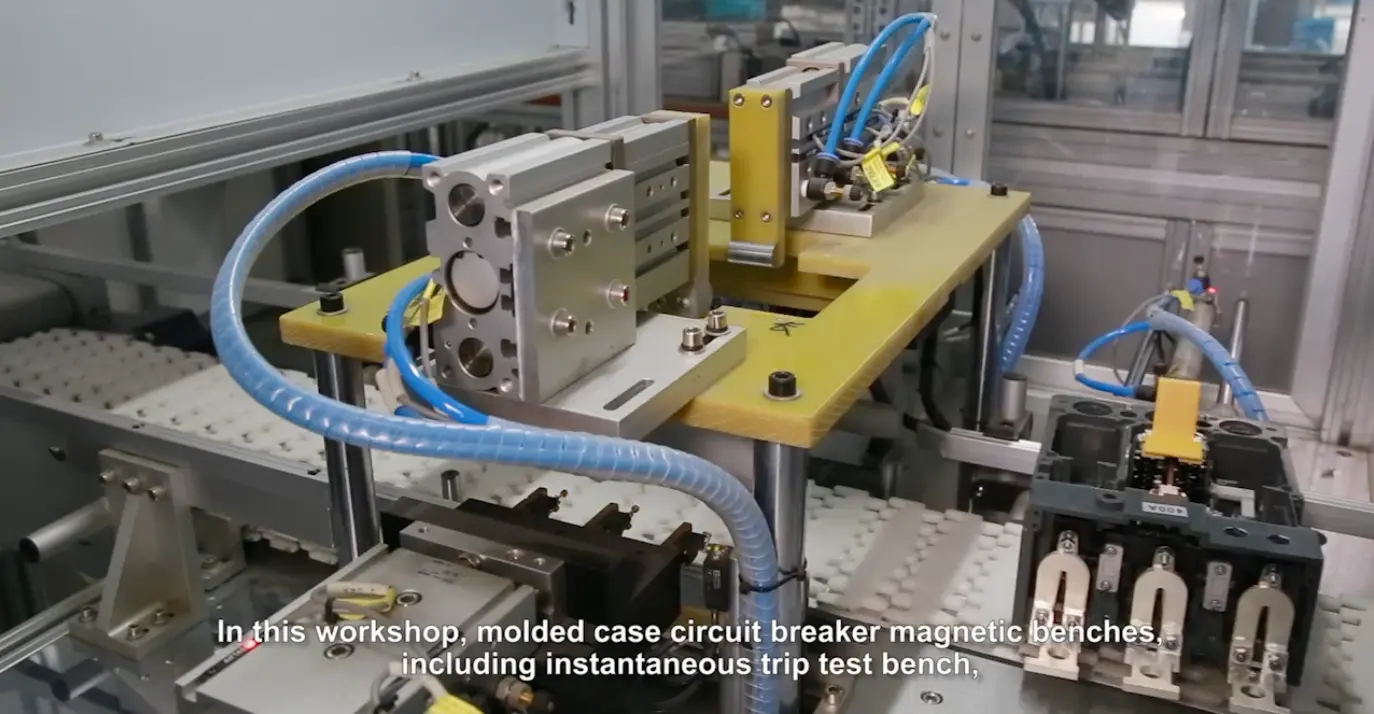

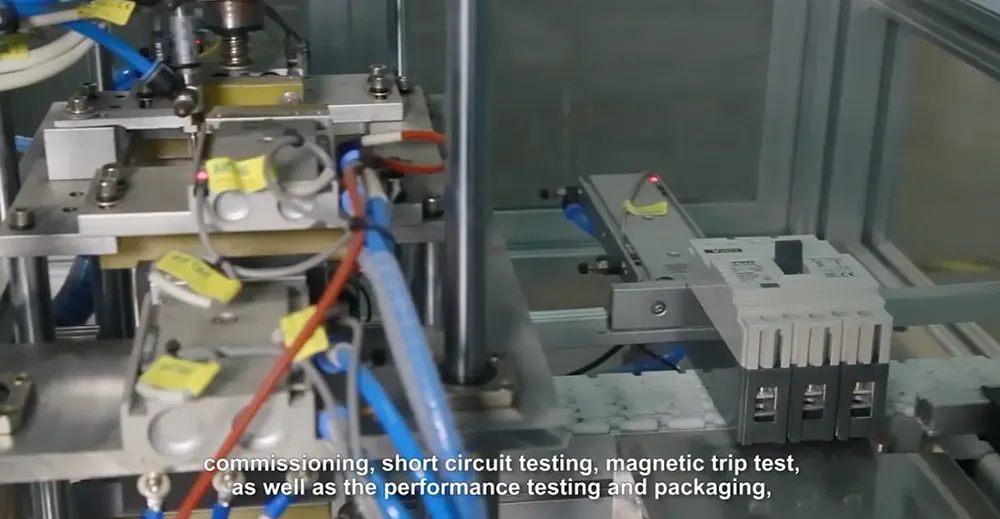

2. Produciamo l'interruttore tramite una linea di produzione automatica. Ora abbiamo 6 linee di produzione automatiche. E la capacità giornaliera è superiore a 1000 pezzi.

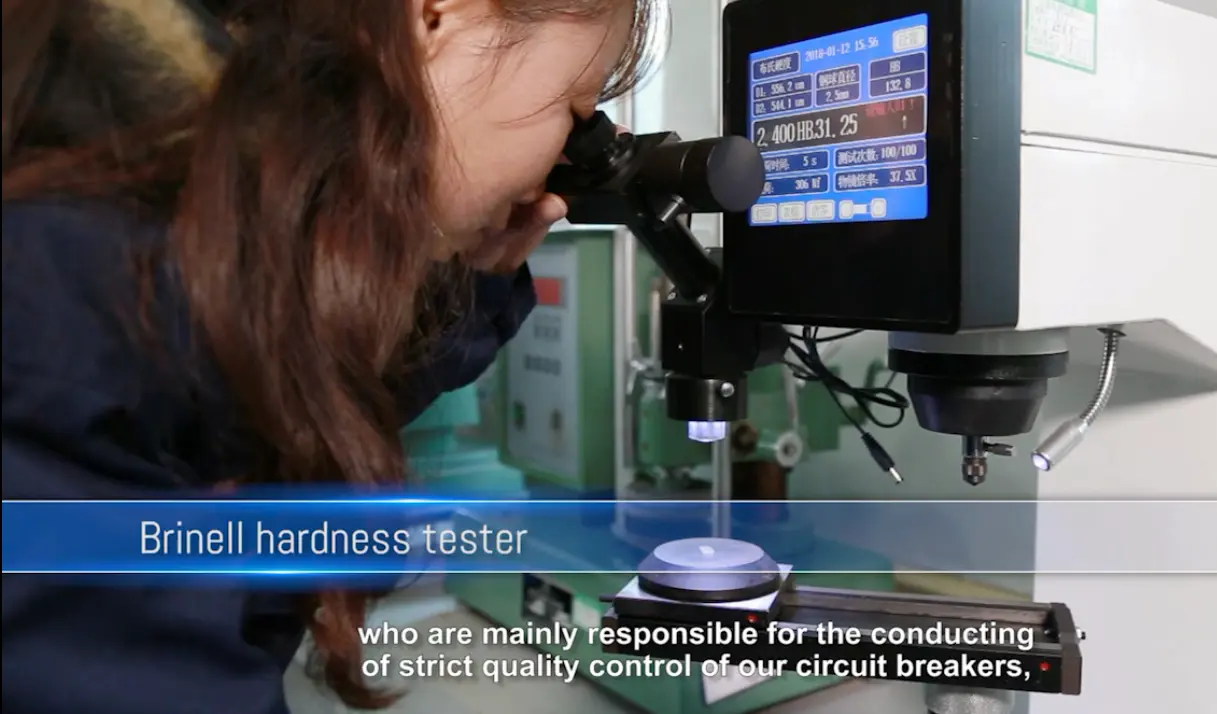

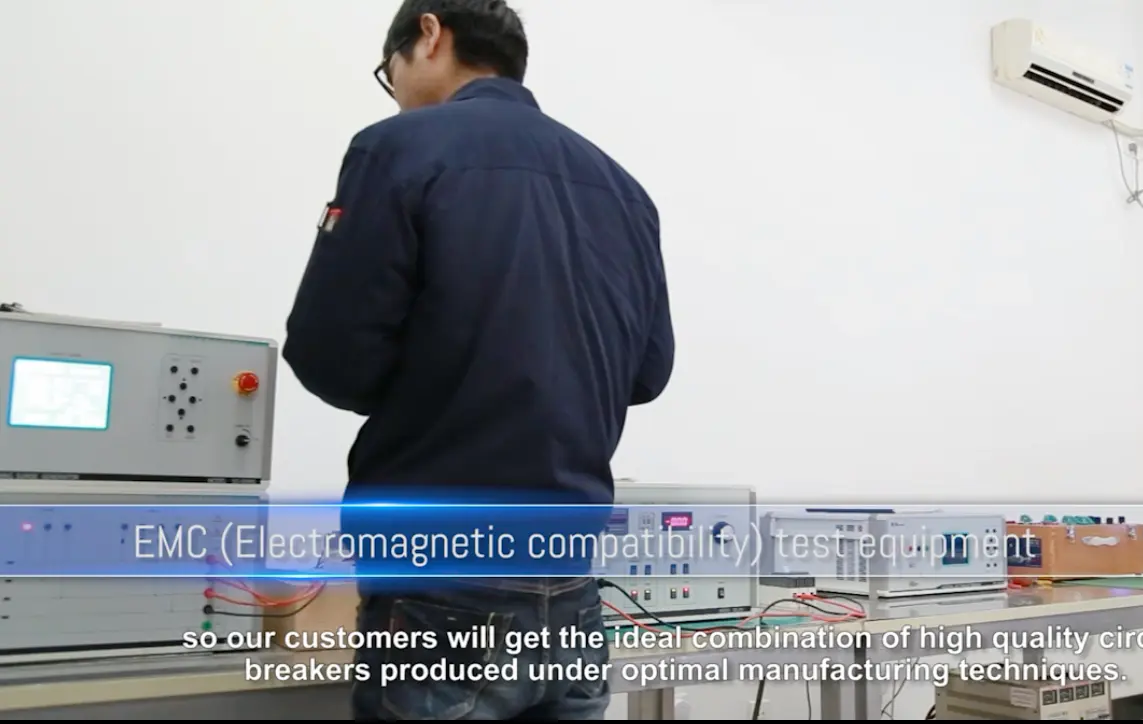

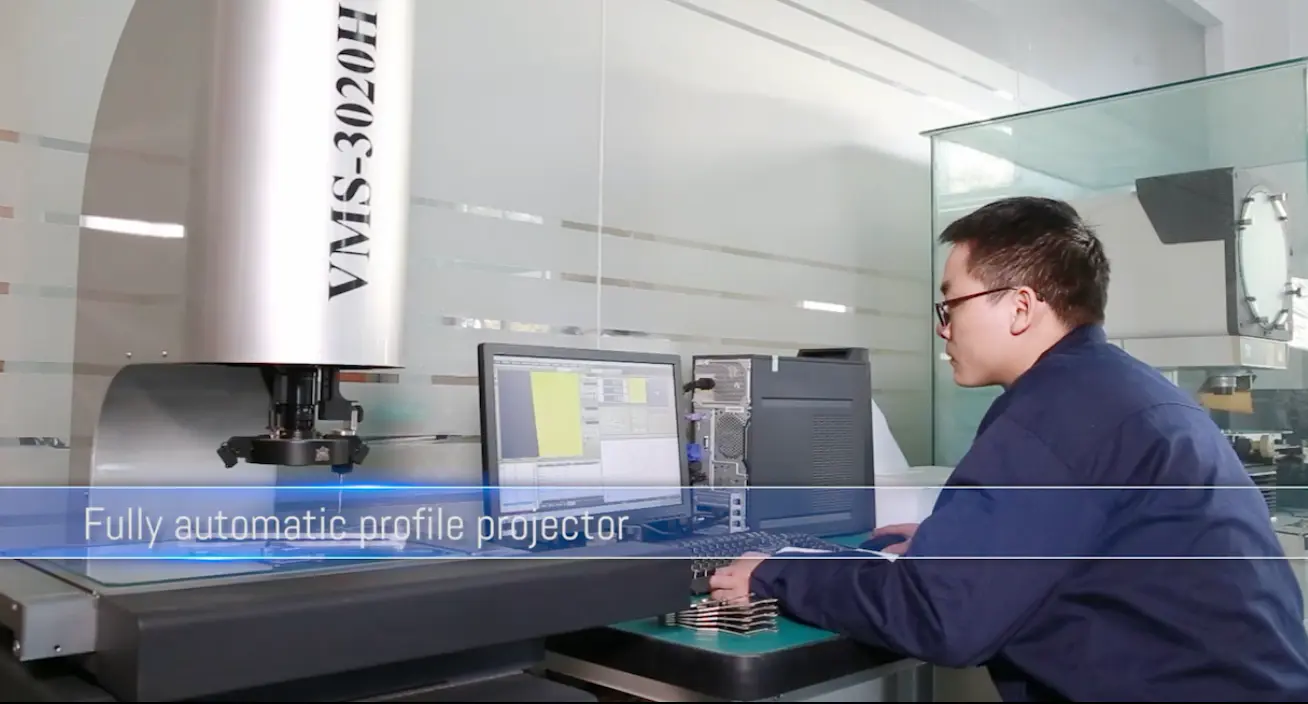

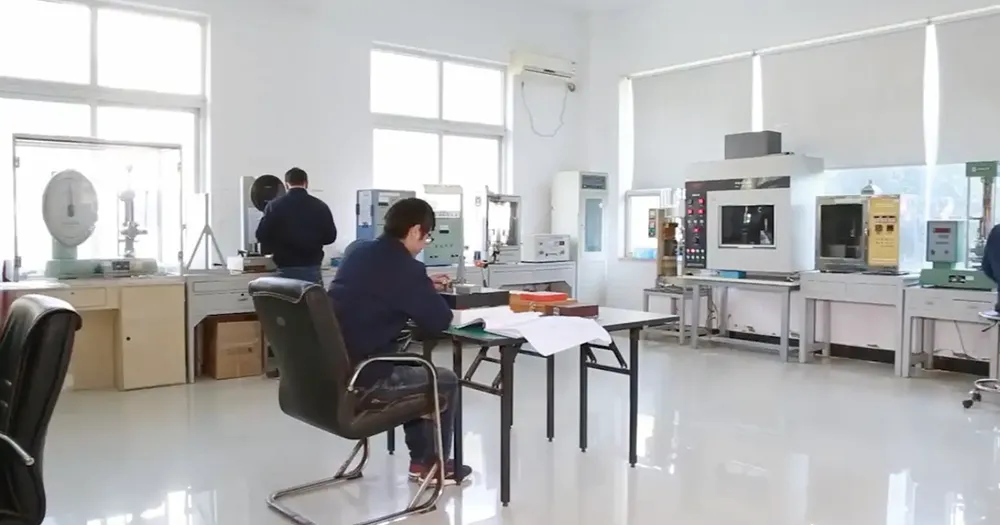

3. Disponiamo di un laboratorio completamente funzionante, il nostro laboratorio può essere assistito da un laboratorio, possiamo eseguire il carico termico, il limite magnetico e di intervento, la durata del meccanismo, l'EMC nel nostro laboratorio.

4. Avendo ottenuto CB,CE,SEMKO,KEMA, ASTA,ROHS,SASO,CCC globale

Domande frequenti

D1: Qual è l'intervallo di impostazione termica regolabile per l'MCCB DAM1?

A1: L'impostazione termica sulla serie DAM1 può essere regolata tra il 70% e il 100% di In, consentendo un controllo preciso sulla protezione da sovraccarico.

D2: L'interruttore automatico scatolato regolabile termico DAM1 può essere utilizzato sia in configurazioni a 3 che a 4 poli?

R2: Sì, la serie DAM1 è disponibile in entrambe le configurazioni 3P e 4P, rendendola adatta a varie applicazioni.

D3: L'MCCB DAM1 è dotato di funzionalità aggiuntive per test o manutenzione?

R3: Sì, la serie DAM1 include un pulsante di sgancio per facilitare il test e la verifica della funzionalità dell'interruttore senza indurre una condizione di guasto.

Q4: In che modo l'MCCB DAM1 gestisce i cortocircuiti?

R4: La serie DAM1 comprende un meccanismo di sgancio magnetico che fornisce protezione istantanea contro i cortocircuiti, garantendo una rapida disconnessione delle correnti di guasto.

Q5: Sono disponibili accessori per l'MCCB DAM1?

R5: Sì, è disponibile un'ampia gamma di accessori, inclusi contatti di allarme, contatti ausiliari, sganciatori di minima tensione e meccanismi di comando elettrici, che migliorano la flessibilità e la funzionalità dell'interruttore.
