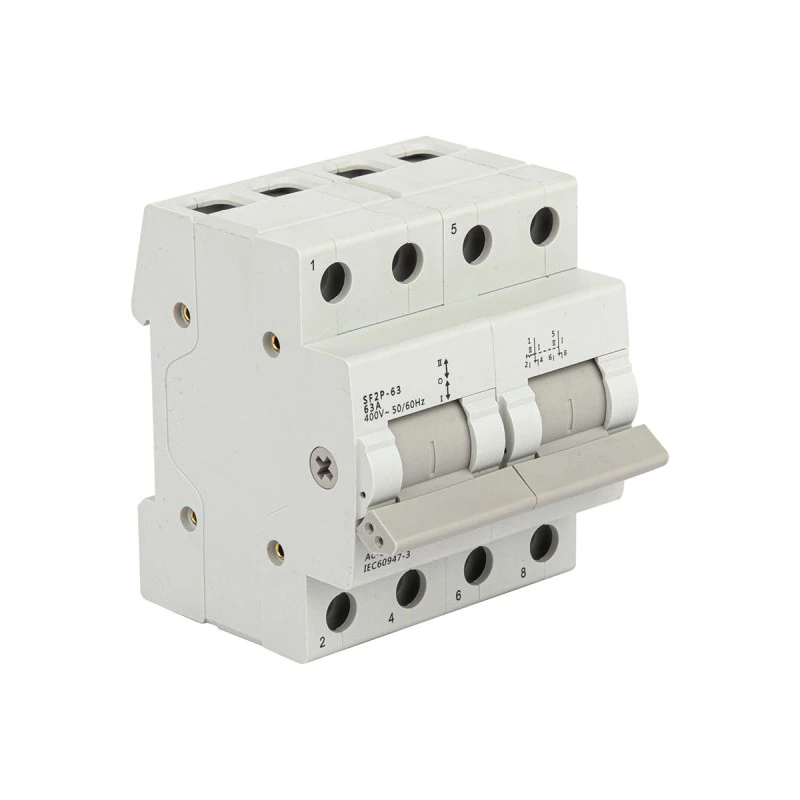

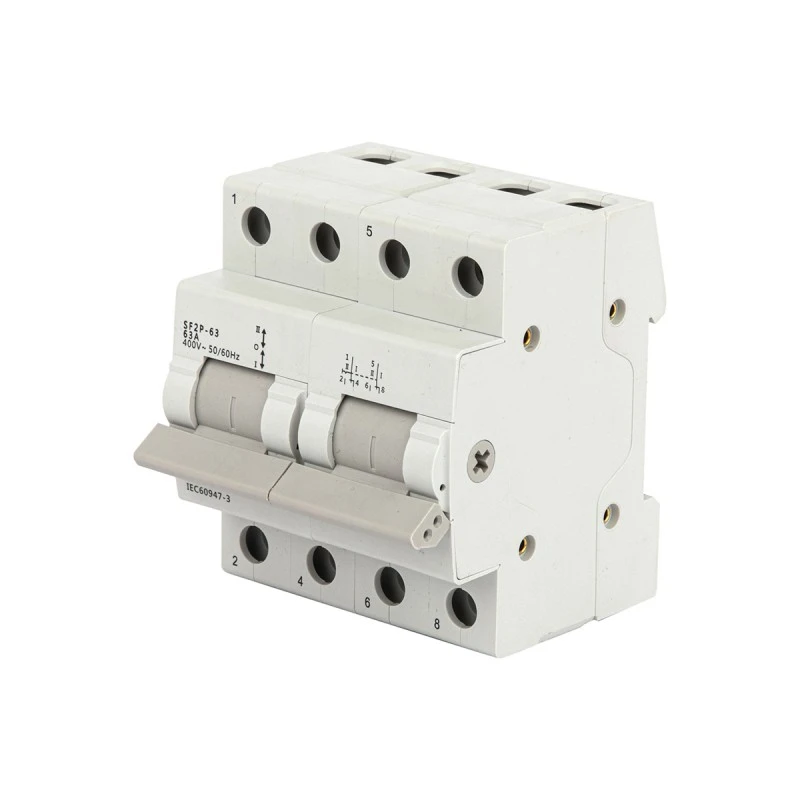

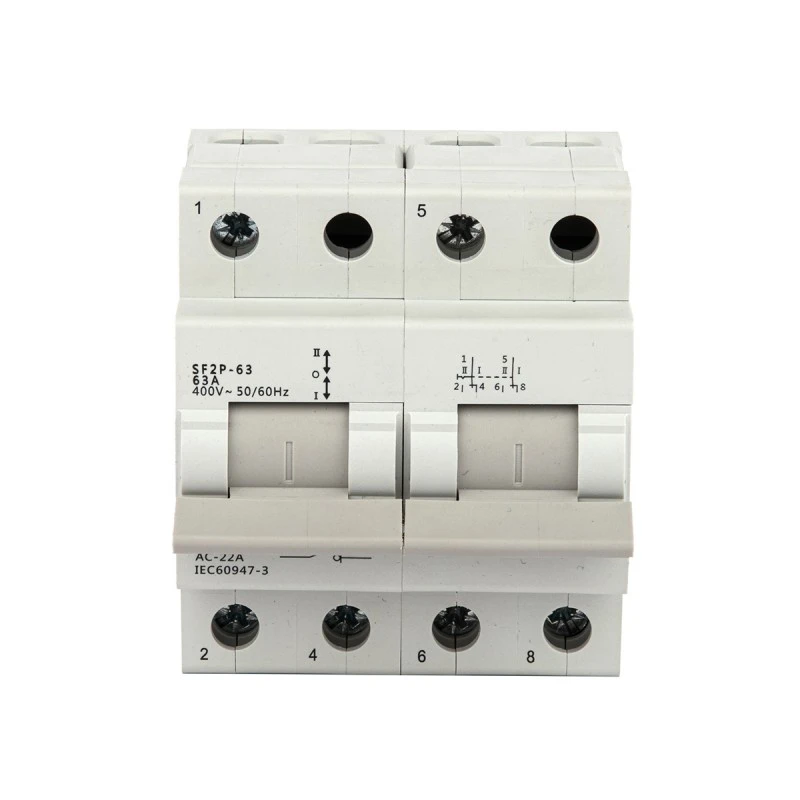

Commutatore su guida DIN 125A

Il commutatore su guida DIN serie SF CDADA 125A è una soluzione di commutazione robusta e ad azionamento manuale progettata da Shanghai DADA Electric CO.,LTD per doppia fonte di alimentazione affidabile o conversione del carico in applicazioni commerciali, industriali e infrastrutturali. Conforme agli standard IEC 60947-3 ed EN 60947-3, questo interruttore supporta sistemi CA 50/60 Hz fino a 400 V e gestisce correnti continue fino a 125 A nella categoria di utilizzo AC-22A (carichi misti resistivi e induttivi).

Dotato di una chiara maniglia manuale a 3 posizioni (I – OFF – II), consente la commutazione sicura tra la rete principale e il generatore di riserva, doppi trasformatori o circuiti ridondanti, mentre la posizione OFF centrale garantisce un isolamento completo, fondamentale per la manutenzione e la sicurezza. Progettato per il montaggio su guida DIN standard TH35, si integra perfettamente nei moderni quadri di distribuzione insieme a MCB, contattori e limitatori di sovratensione.

Grazie ai contatti ad alta conduttività, al meccanismo di apertura/chiusura rapido assistito da molla e ai componenti interni lubrificati con precisione, il modello 125A garantisce 8.500 operazioni meccaniche e 1.500 cicli elettrici in condizioni nominali. Nota: è privo di camera di estinzione dell'arco, quindi deve essere utilizzato con fusibili o interruttori automatici a monte per la protezione da cortocircuito.

Specifiche principali (modello 125A)

Perché scegliere il commutatore su guida DIN CDADA 125A?

★ Affidabilità ad alta corrente

Progettato per servizio continuo da 125 A, ideale per pompe di grandi dimensioni, unità HVAC o sistemi di backup di data center.

★ Vero isolamento con posizione OFF

La posizione centrale "O" disconnette entrambe le sorgenti, eliminando il rischio di backfeed o energizzazione accidentale.

★ Predisposizione per guida DIN per pannelli moderni

Risparmia spazio e semplifica l'installazione in quadri di distribuzione compatti o modulari.

★  Costruzione di livello industriale

I contatti caricati a molla, il perno lubrificato e la capacità del terminale di 50 mm² garantiscono stabilità a lungo termine.

★ Conformità agli standard globali

Certificato IEC 60947-3: accettato in tutto il mondo per uso commerciale e dell'industria leggera.

★ Guida operativa sicura

Include la raccomandazione di una maniglia estesa per i modelli da 125 A: garantisce una commutazione controllata su tutta la corsa.

Applicazioni tipiche

Trasferimento di energia di emergenza: rete principale ↔ generatore (ospedali, torri di telecomunicazioni)

Sistemi di alimentazione ridondanti: doppio UPS o commutazione del trasformatore

Macchinari industriali: selezione della fonte per motori di grandi dimensioni o sistemi di riscaldamento

Gestione dell'edificio: illuminazione di riserva o instradamento elettrico dell'ascensore

Integrazione rinnovabile: isolamento dalla rete e dal sistema ibrido solare

A proposito di CDADA

★ Disponiamo di un team di ricerca e sviluppo professionale e di un processo di sviluppo standard. Può fornire un eccellente servizio personalizzato.

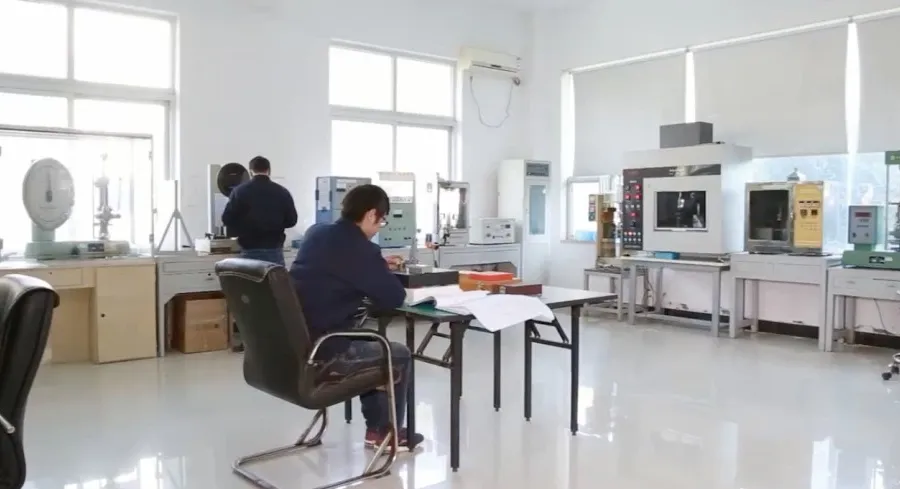

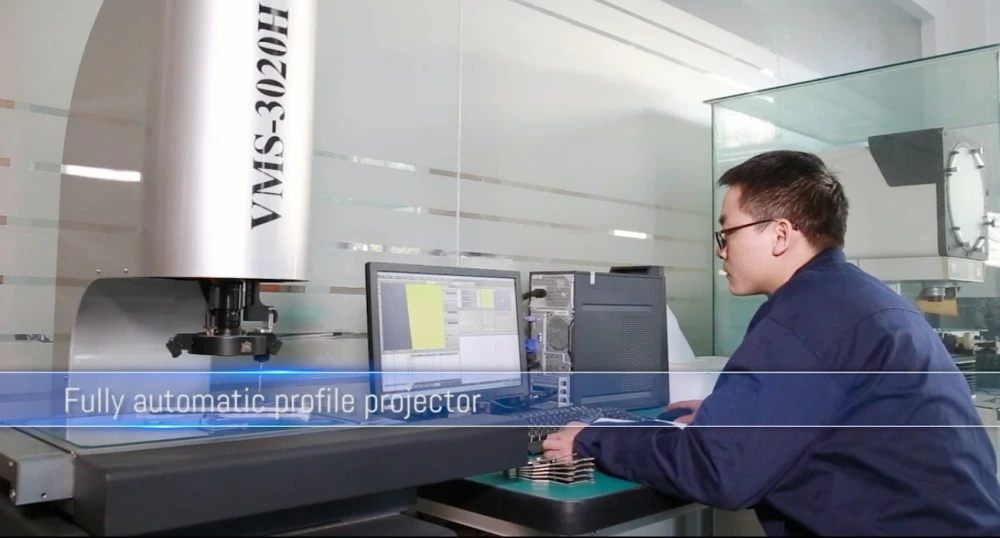

★ Disponiamo di un laboratorio completamente funzionante, il nostro laboratorio può essere assistito da un laboratorio, possiamo eseguire il carico termico, il limite magnetico e di intervento, la durata del meccanismo, l'EMC nel nostro laboratorio.

★ Offriamo programmi di partnership strutturati per distributori, agenti e partner OEM nei mercati chiave, fornendo supporto alle vendite, materiale di marketing e condizioni competitive.

★ Profilo aziendale

Domande frequenti

Q1: Posso commutare il commutatore su guida DIN 125A sotto carico?

R1: No. Questo interruttore non ha capacità di estinzione dell'arco. Deve essere utilizzato solo in assenza di tensione o utilizzato esclusivamente come isolatore (commutazione a vuoto). Per il trasferimento di carichi attivi, utilizzare un interruttore di trasferimento automatico (ATS) o un interruttore motorizzato con fusibile.

Q2: Perché il modello 125A richiede due mani o una maniglia estesa?

A2: Il meccanismo a molla nei modelli ad alta corrente genera una forza inerziale significativa. Un'operazione con una sola mano potrebbe comportare un inserimento incompleto dei contatti, causando archi elettrici o surriscaldamento. CDADA consiglia entrambe le mani o la maniglia estesa fornita in fabbrica per un funzionamento sicuro a corsa completa.

Q3: Quale dimensione del cavo è richiesta per 125 A?

A3: utilizzare un cavo in rame da 50 mm² (secondo le specifiche fornite). Assicurarsi che i terminali siano serrati a 3,5 N·m per evitare il surriscaldamento.

Q4: Ho bisogno di fusibili con questo interruttore?

R4: Sì. Poiché non può interrompere le correnti di cortocircuito, installare sempre a monte fusibili o interruttori automatici classificati per il potenziale livello di guasto del sistema. L'interruttore fornisce solo l'isolamento/conversione manuale.

Q5: Perché scegliere CDADA rispetto alla concorrenza per la commutazione da 125 A?

A5: CDADA offre:

● Interblocco meccanico effettivo a 3 posizioni (nessun stato flottante)

● Certificazione IEC 60947-3 con accettazione globale

● Design termico ottimizzato per involucri su guida DIN

● Chiara indicazione visiva della posizione dell'interruttore

● Prezzi competitivi con supporto tecnico in inglese
