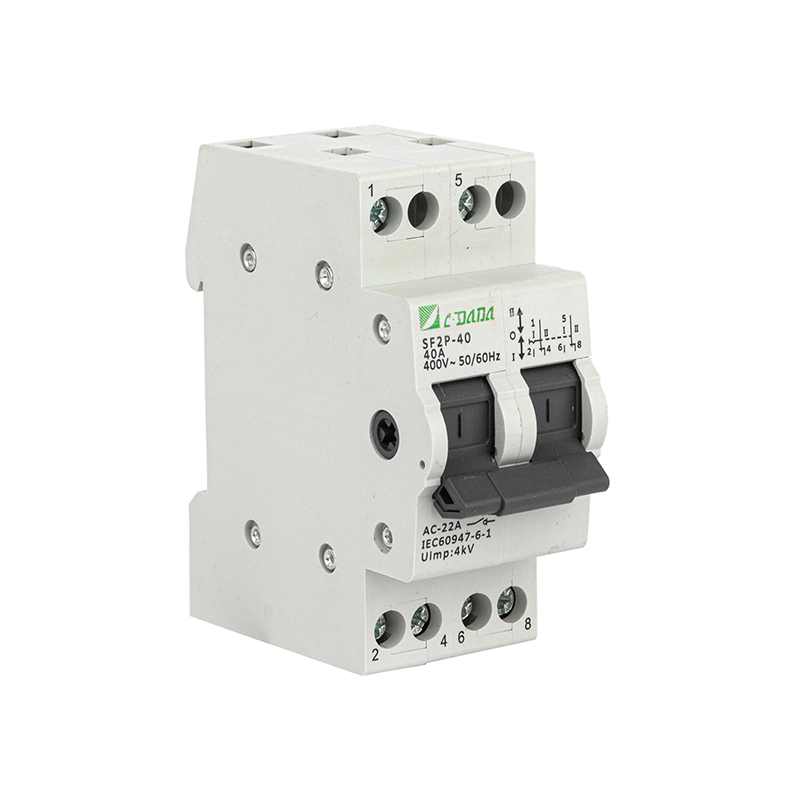

Commutatore 2P

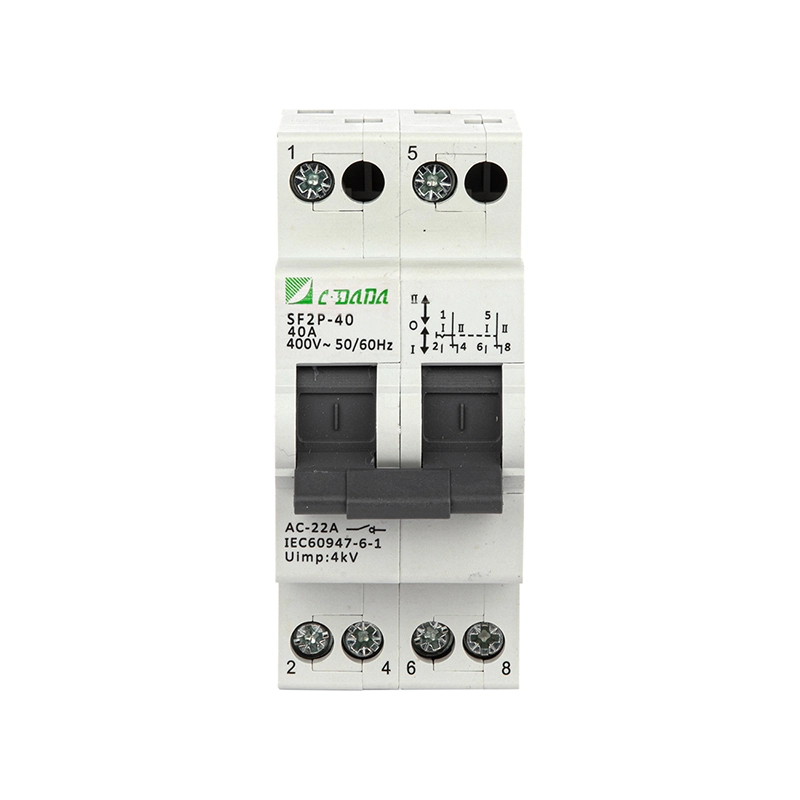

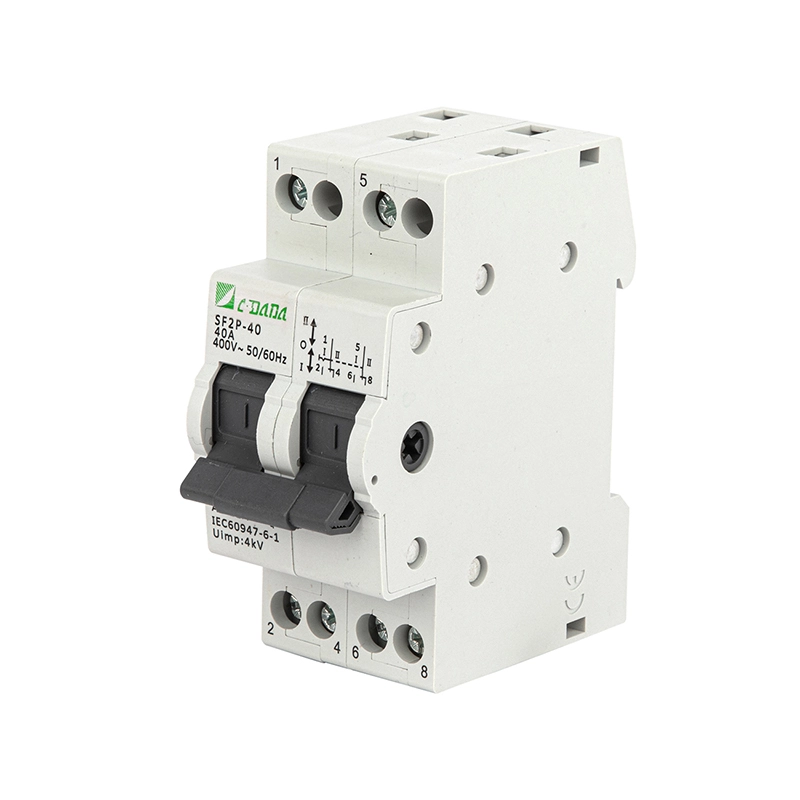

Garantisci una commutazione sicura e affidabile della fonte di alimentazione con il commutatore 2P serie CDADA SF, adatto per la conversione di circuiti critici in applicazioni residenziali, commerciali e dell'industria leggera. Questo micro commutatore montato su guida DIN supporta doppie fonti di alimentazione o carichi con un chiaro funzionamento a 3 posizioni: I -OFF-II, consentendo transizioni senza soluzione di continuità tra alimentazione di rete/rete e alimentazione di backup/generatore, controllo di marcia avanti/inversione del motore o circuiti di monitoraggio di fase/tensione.

Classificato per CA 50/60 Hz, 230–400 V e correnti da 16 A a 125 A, il commutatore CDADA 2P è conforme agli standard IEC 60947-3 ed EN 60947-3. Dotato di indicatori di posizione ON/OFF, contatti ad alta conduttività e un meccanismo di avvio/interruzione rapido assistito da molla, garantisce prestazioni stabili anche in caso di utilizzo manuale frequente. Progettato per l'installazione modulare insieme a interruttori automatici e contattori, è ideale per quadri di distribuzione in edifici, sale pompe, armadi per telecomunicazioni e sistemi di illuminazione di emergenza.

Specifiche chiave

Serie: commutatore manuale 2P serie SF

Marca: CDADA | Produttore: Shanghai DADA Electric CO.,LTD

Poli: 2P (doppio polo) — disponibile nelle varianti da 1P a 4P

Corrente nominale: 16 A – 125 A (declassare all'80% sopra i 40°C ambiente)

Tensione nominale: 230/400 V CA, 50/60 Hz

Tensione di isolamento (Ui): 500 V

Categoria di utilizzo: AC-22A (carichi misti resistivi e induttivi)

Corrente di tenuta di breve durata (Icw): 12×Ie per 1 s

Capacità di fabbricazione: 20×Ie, t=0,1s

Vita meccanica: 8.500 operazioni

Vita elettrica: 1.500 operazioni (sotto carico)

Grado di inquinamento: II

Montaggio: guida DIN standard TH35

Funzionamento: Maniglia manuale a 3 posizioni (I – O – II)

Indicatori: posizione ON/OFF visibile tramite l'allineamento della maniglia

Morsetti: Collegamento via cavo o sbarra

Coppia di serraggio:

1,2 N·m (16–40 A)

3,5 N·m (63–125 A)

Nota sulla sicurezza: camera di estinzione senza arco → deve essere utilizzata con fusibili/interruttori automatici a monte per la protezione da cortocircuito

Scheda tecnica

Perché scegliere il commutatore CDADA 2P?

★ Isolamento sicuro in 3 posizioni

La vera posizione OFF (O) disconnette entrambe le fonti: fondamentale per la manutenzione e la sicurezza anti-backfeed.

★ Design modulare su guida DIN

Si installa in pochi secondi insieme agli MCB: consente di risparmiare spazio e semplifica la disposizione dei pannelli negli edifici intelligenti o negli armadi OEM.

★ Contatti ad alta affidabilità

La geometria del contatto dinamico-statico ottimizzata garantisce bassa resistenza e stabilità a lungo termine.

★ Conformità globale

Certificato secondo IEC 60947-3 accettato in Europa, Asia, Africa e America Latina.

★ Funzionamento sicuro per l'utente

Il meccanismo a molla impedisce l'innesto parziale; maniglia estesa opzionale per i modelli 63A+.

★ Applicazioni versatili

Dal trasferimento del generatore all'inversione della direzione del motore: un interruttore, molteplici funzioni.

Applicazioni tipiche

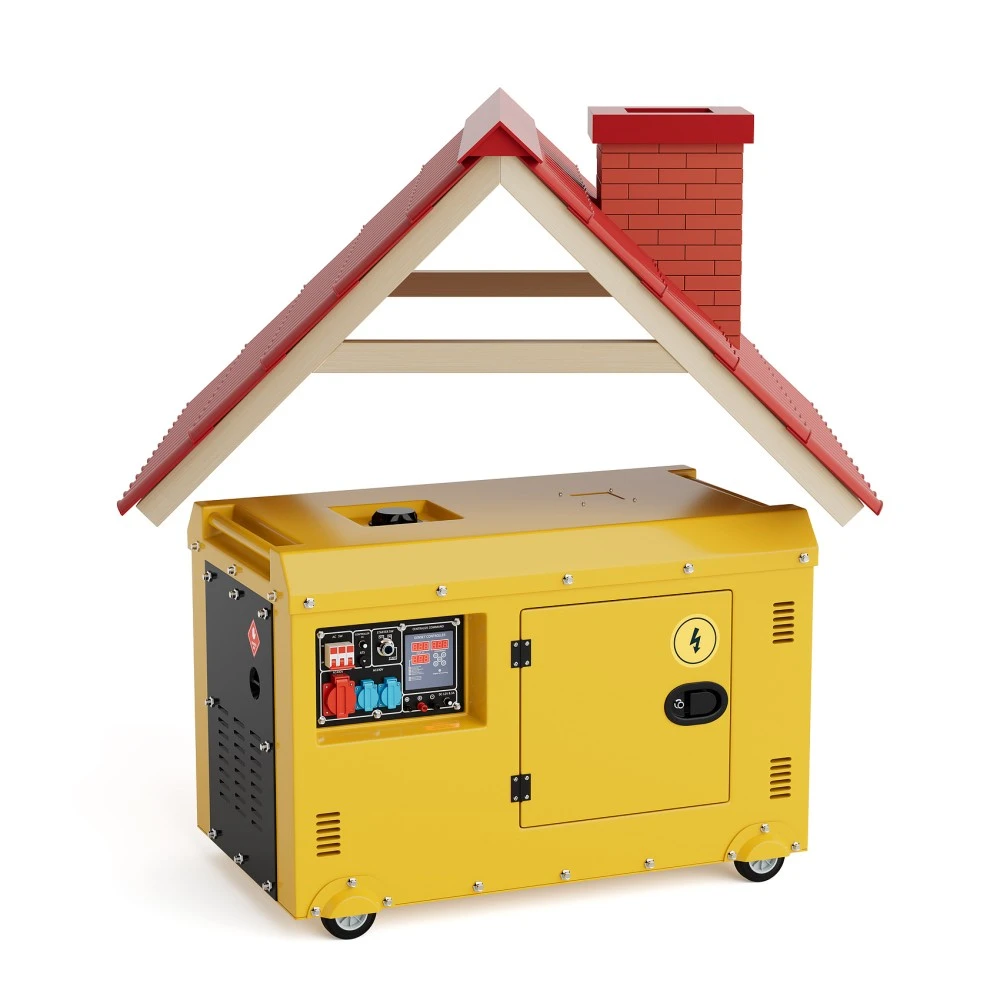

Sistemi di alimentazione di backup: passaggio tra utility e generatore

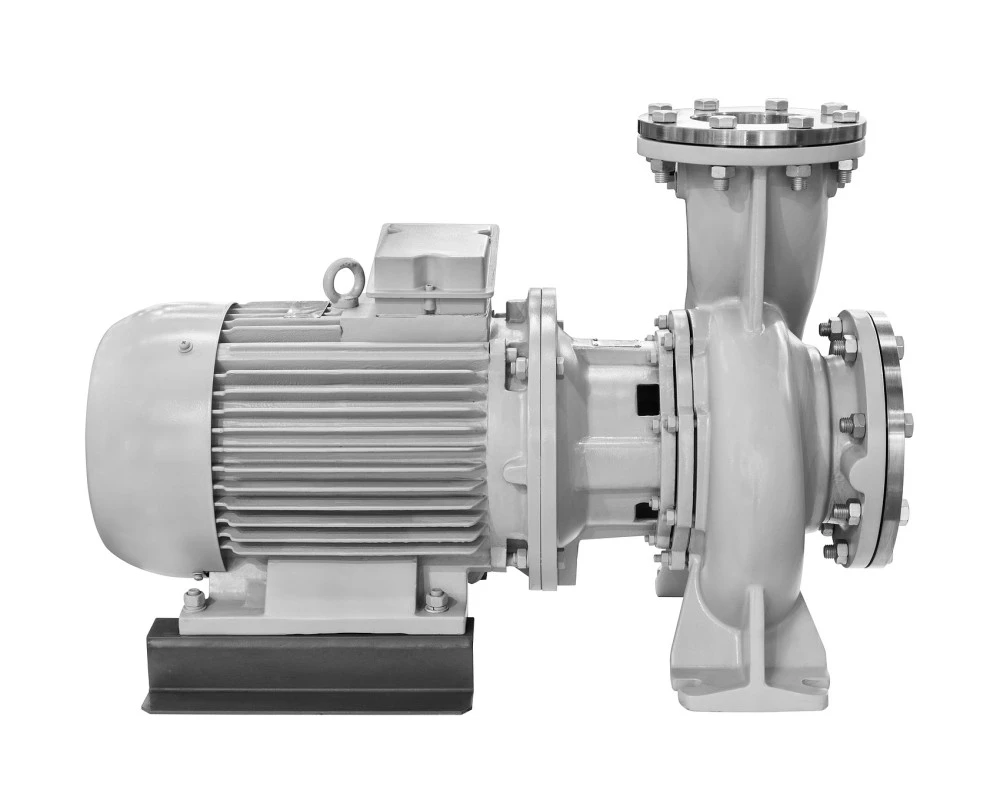

Controllo motore: rotazione avanti/indietro di piccole pompe o ventilatori

Circuiti di misura: Selezione tensione/fase nei quadri di misura

Automazione degli edifici: commutazione doppia unità HVAC, trasferimento dell'illuminazione di emergenza

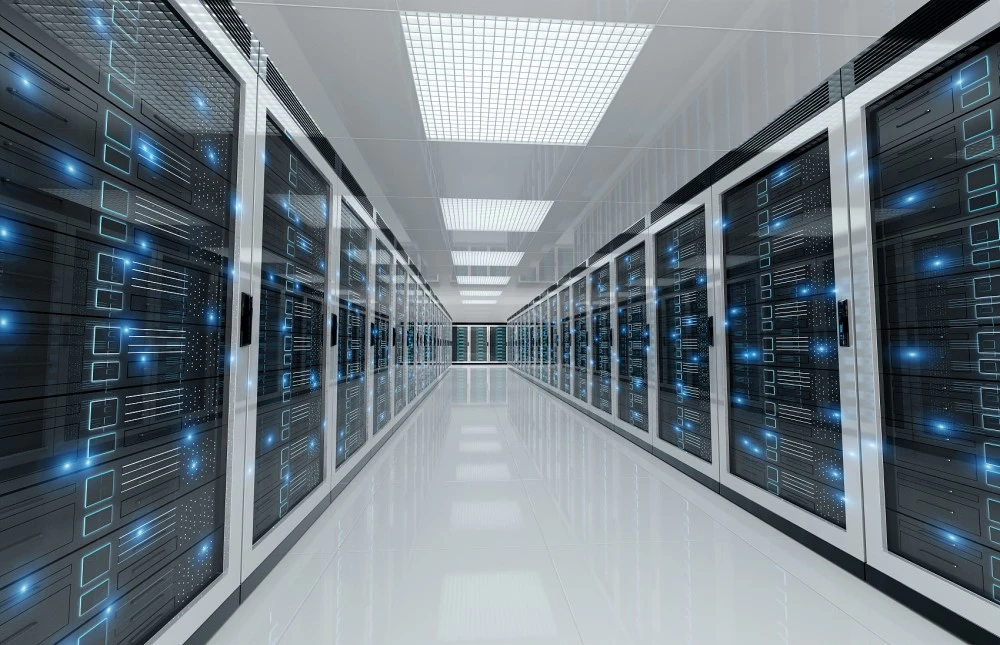

Telecomunicazioni e data center: selezione della sorgente PSU ridondante

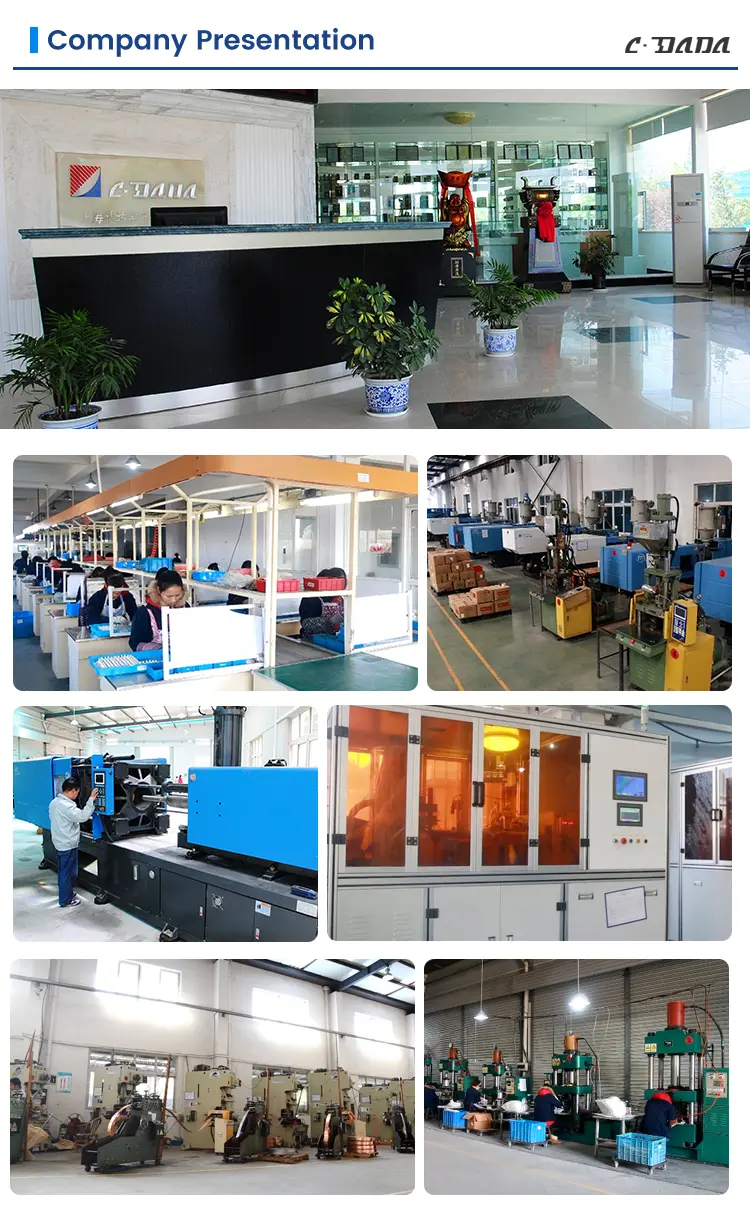

A proposito di CDADA

★ I nostri principali vantaggi sono:

1) Completare le certificazioni internazionali,

2) Forte capacità OEM/ODM,

3) Elevato rapporto costo-prestazioni,

4) Capacità di produzione affidabile su larga scala,

5) Vasta esperienza di esportazione.

★ I nostri prodotti vengono esportati con successo nel Sud-Est asiatico, nel Medio Oriente, nel Sud America, in Africa, in Europa e nei paesi della CSI, con una forte attenzione ai mercati Belt and Road.

★ Investiamo continuamente in ricerca e sviluppo, monitoriamo gli standard globali e le tendenze del mercato e collaboriamo con esperti del settore per aggiornare il nostro portafoglio di prodotti.

Domande frequenti

Q1: Posso commutare sotto carico?

R1: Non consigliato. Il commutatore 2P serie SF non è dotato di camera di estinzione dell'arco. Diseccitare sempre il circuito prima della commutazione o utilizzarlo solo per il trasferimento senza carico (ad esempio, funzione isolatore). Per la commutazione di carichi sotto tensione, prendere in considerazione ATS motorizzati o sezionatori con fusibili.

Q2: Perché esiste una posizione “O” (OFF)?

R2: La posizione centrale OFF garantisce il completo isolamento da entrambe le fonti di alimentazione, essenziale per la sicurezza della manutenzione e per prevenire il ritorno di energia nei generatori o negli inverter.

Q3: Ho bisogno di fusibili con questo interruttore?

R3: Sì. Poiché non può interrompere le correnti di guasto, abbinalo sempre a fusibili o interruttori automatici a monte classificati per la corrente di cortocircuito prevista del tuo sistema.

Q4: Può controllare la direzione del motore?

R4: Sì, per i motori di piccole dimensioni, l'interruttore 2P può invertire la sequenza delle fasi se cablato correttamente. Assicurarsi che il motore sia fermo e diseccitato prima di cambiare direzione.

Q5: Perché scegliere CDADA rispetto ad altri marchi?

A5: CDADA offre:

● Interblocco meccanico effettivo a 3 posizioni (nessun stato flottante)

● Compatibilità su guida DIN con gli standard globali dei pannelli

● Chiara indicazione visiva della posizione dell'interruttore

● Robusto meccanismo a molla per una pressione di contatto affidabile

● Prezzi competitivi con certificazione IEC completa e supporto tecnico
