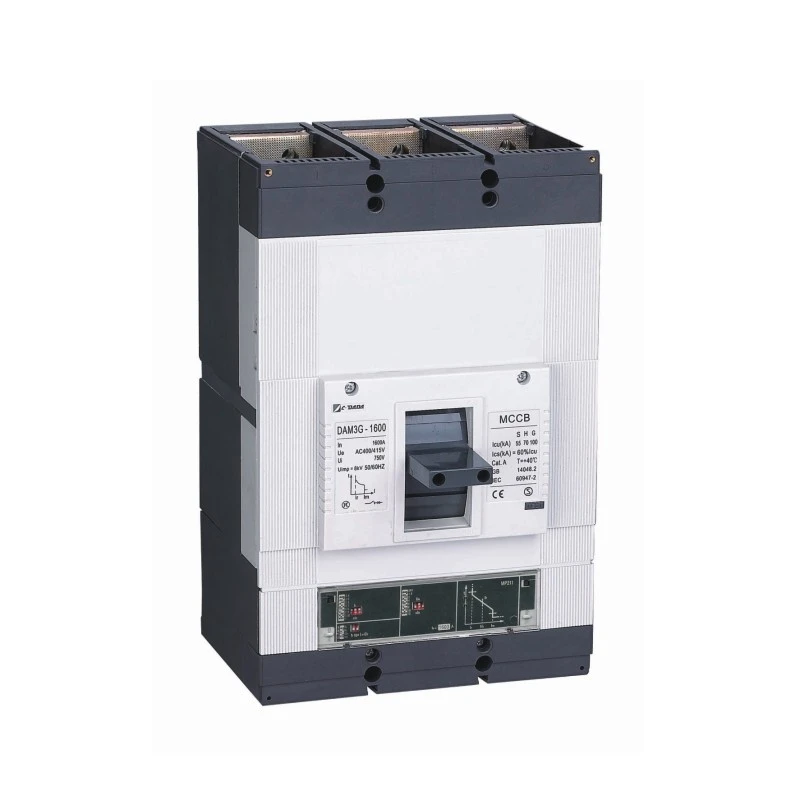

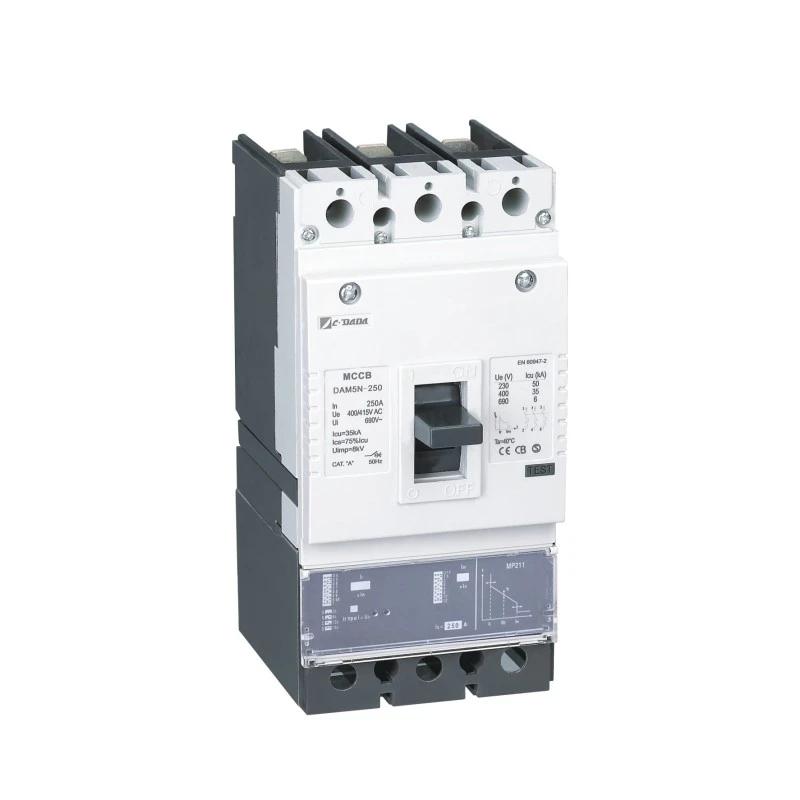

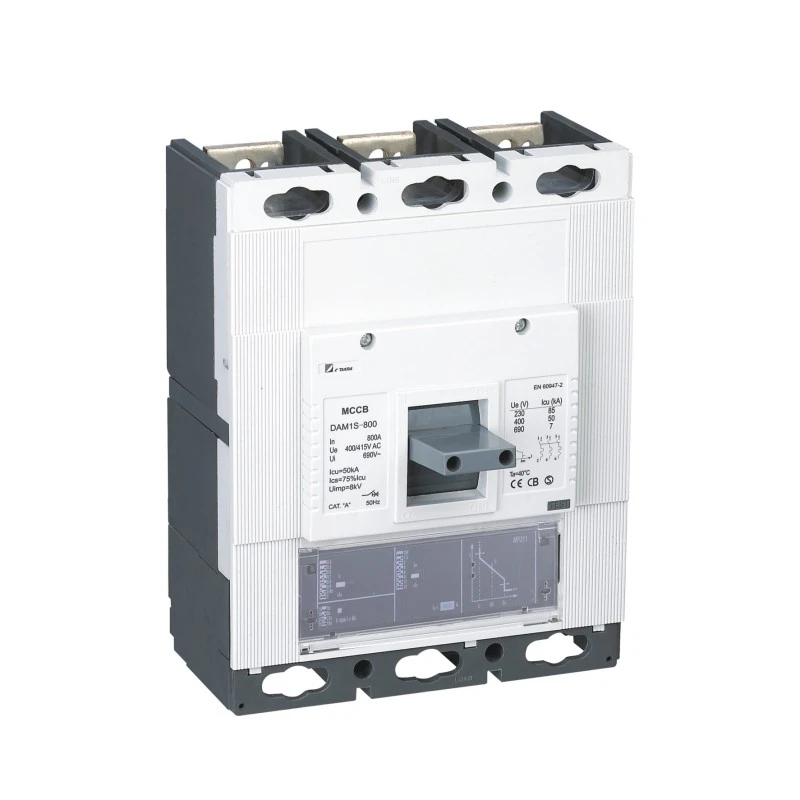

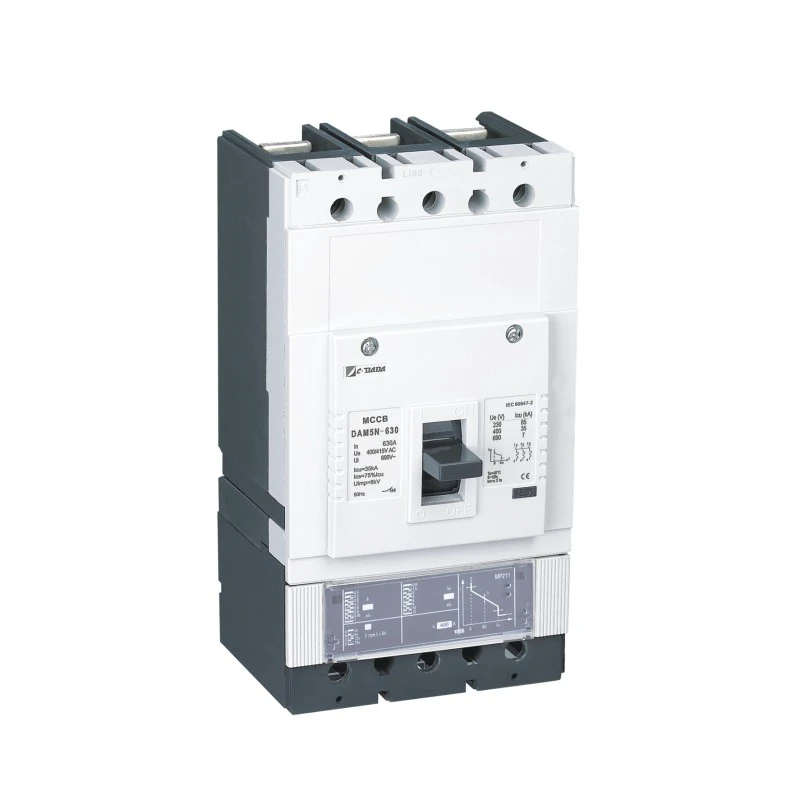

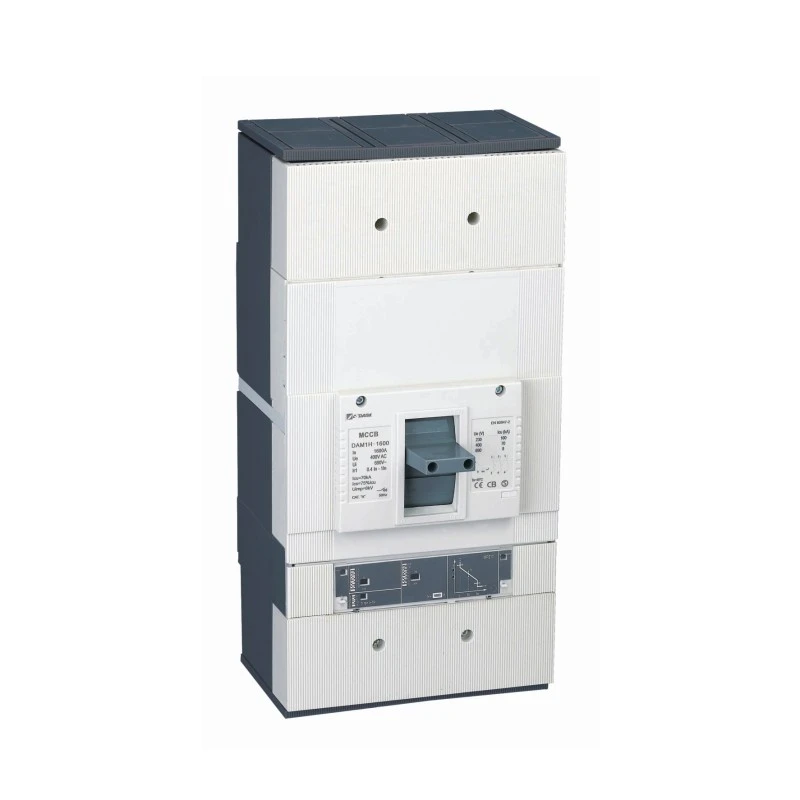

Interruttore automatico scatolato di tipo elettronico

Per i moderni sistemi di alimentazione che richiedono precisione, intelligenza e affidabilità, l'interruttore automatico scatolato di tipo elettronico di Shanghai DADA Electric CO., LTD. stabilisce un nuovo standard nella protezione a bassa tensione. A differenza dei tradizionali interruttori magnetotermici, questo MCCB intelligente utilizza uno sganciatore elettronico basato su microprocessore per fornire una protezione da sovracorrente programmabile e altamente precisa, immune alle fluttuazioni della temperatura ambiente.

Con impostazioni regolabili dal 40% al 100% In (termico) e da 1,5× a 12× In (magnetico), offre una flessibilità senza pari per un coordinamento complesso in data center, impianti industriali, ospedali e sistemi di energia rinnovabile. Con tensione nominale da 100 A a 1.600 A a 400 V/415 V, combina un design compatto con funzionalità avanzate e include uno sgancio diretto a prova di guasto in caso di guasti estremi, anche se l'elettronica si guasta.

Specifiche chiave

Modello: Serie CDADA DAM2 / DE (interruttore automatico scatolato di tipo elettronico)

Tipo: interruttore automatico scatolato elettronico

Poli: 3P / 4P

Tensione nominale (Ue): 400 V/415 V CA

Corrente nominale (In): 100 A – 1600 A

Trip Unit: Sganciatore elettronico a microprocessore

Regolazione termica (Ir): 40% – 100% di In

Regolazione magnetica (Im): 1,5× – 12× pollici

Vantaggi

★ Ampia gamma: da 100 A a 1600 A (CA)

★ Dimensioni compatte

★ Impostazione termica regolabile (40-100%)In.

★ Impostazione magnetica regolabile (1,5-12 volte)In.

★ Premere per attivare il pulsante di sgancio.

★ Contatti principali e d'arco separati

★ Ampia gamma di accessori.

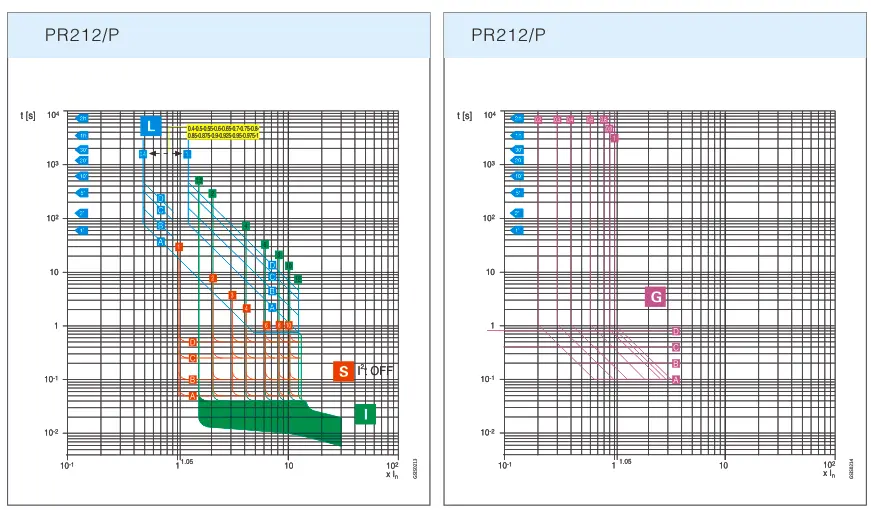

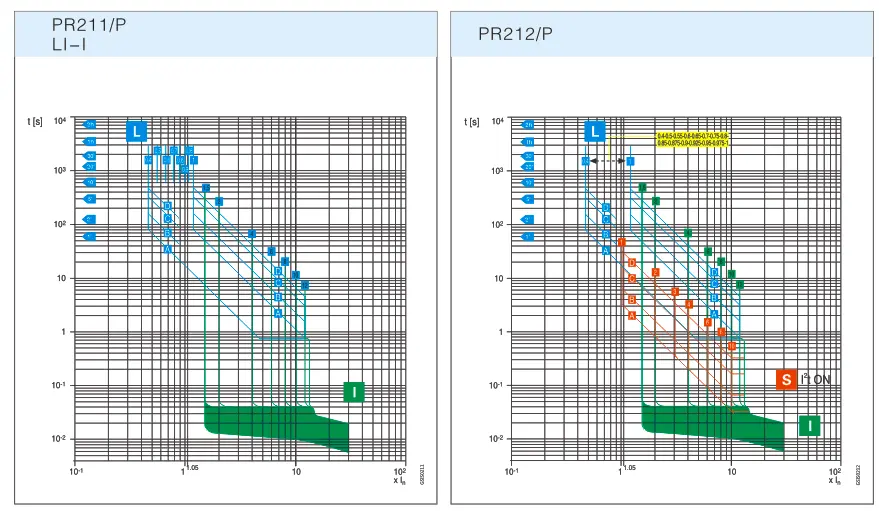

Curva caratteristica dello sganciatore elettronico

Parametri elettrici

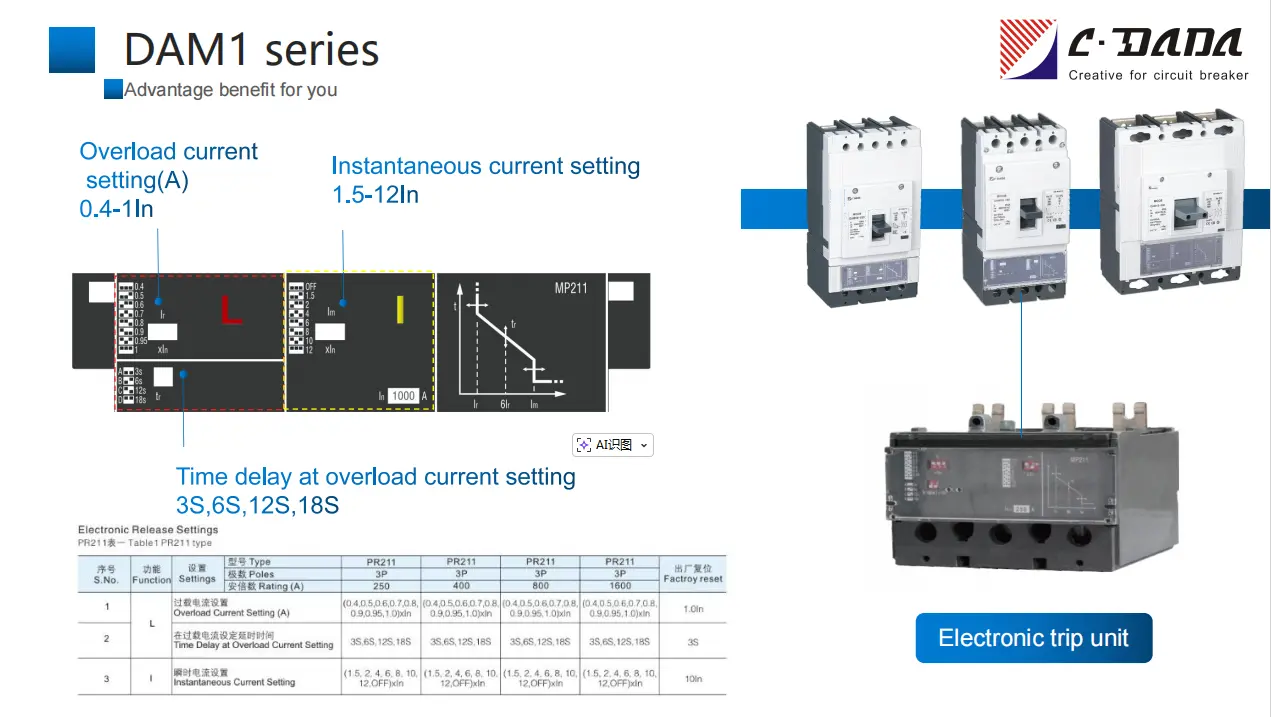

Tabella 1 Tipo PR211

S.No.

Funzione

Impostazioni

Tipo

PR211

PR211

PR211

PR211

Reset di fabbrica

Poli

3P

3P

3P

3P

Valutazione (A)

250

400

800

1600

1

L

Impostazione corrente di sovraccarico (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1,0 pollici

2

Ritardo all'impostazione della corrente di sovraccarico

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Impostazione corrente istantanea

(1,5, 2, 4, 6, 8, 10, 12,SPENTO)xIn

(1,5, 2, 4, 6, 8, 10, 12,SPENTO)xIn

(1,5, 2, 4, 6, 8, 10, 12,SPENTO)xIn

(1,5, 2, 4, 6, 8, 10, 12,SPENTO)xIn

10 pollici

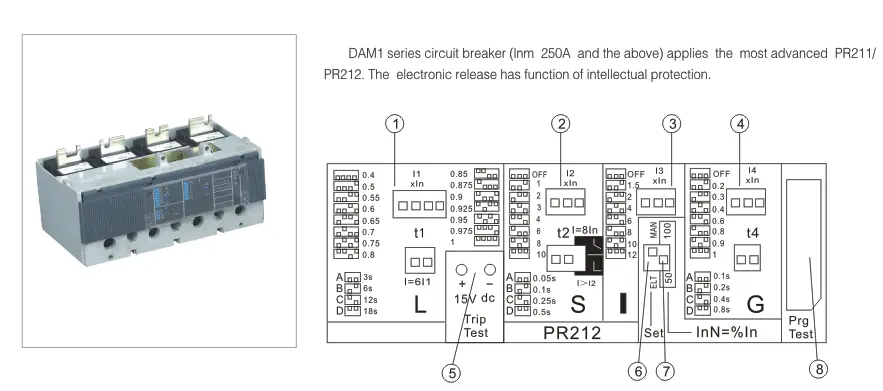

Tabella 2 Tipo PR212

S.No.

Funzione

Impostazioni

Tipo

PR212

PR212

PR212

PR212

Reset di fabbrica

Poli

3P

3P

3P

3P

Valutazione (A)

250

400/630

800

1600

1

L

Impostazione corrente di sovraccarico (A)

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

1,0 pollici

2

Ritardo all'impostazione della corrente di sovraccarico

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Impostazione corrente di cortocircuito (A)

(1, 2, 3, 4, 6, 8, 10, SPENTO)xIn

(1, 2, 3, 4, 6, 8, 10,SPENTO)xIn

(1, 2, 3, 4, 6, 8, 10,SPENTO)xIn

(1, 2, 3, 4, 6, 8, 10,SPENTO)xIn

6 pollici

4

Ritardo all'impostazione della corrente di cortocircuito

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,1S

5

I

Impostazione corrente istantanea

(1,5, 2, 4, 6, 8, 10, 12,SPENTO)xIn

(1,5, 2, 4, 6, 8, 10, 12,SPENTO)xIn

(1,5, 2, 4, 6, 8, 10, 12,SPENTO)xIn

(1,5, 2, 4, 6, 8, 10, 12,SPENTO)xIn

10 pollici

6

G

Impostazione corrente di guasto verso terra (A)

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, SPENTO)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, SPENTO)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, SPENTO)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, SPENTO)xIn

1,0 pollici

7

Impostazione del ritardo di tempo per il guasto a terra

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,4S

8

Selezione del set di parametri elettrici o elettronici

Funzione SET (interruttore ELT/MAN)

9

Utilizzato per impostare i parametri del dip switch della linea zero

InN=%In, cambia 50/100

10

Presa per collegamento misuratore

Presa da pannello

Perché scegliere l'MCCB elettronico CDADA?

★ Vera intelligenza, non solo automazione
Il microprocessore analizza continuamente le forme d'onda della corrente, consentendo una protezione precisa a tempo inverso, a tempo definito e istantanea, senza deriva dovuta al calore o all'invecchiamento.

★ Design a prova di errore
Anche in caso di guasto del circuito elettronico, un blocco elettromagnetico diretto garantisce che l'interruttore scatti durante gravi cortocircuiti, rispettando i requisiti di ridondanza di sicurezza IEC 60947-2.

★ Coordinamento superiore
Gli intervalli di regolazione estremamente ampi (40–100% Ir, 1,5–12× Im) consentono un perfetto coordinamento con i dispositivi a monte/a valle, riducendo al minimo le zone di interruzione.

★ Infrastruttura a prova di futuro
Compatibile con moduli di comunicazione opzionali (Modbus RTU, Profibus) per l'integrazione in sistemi di gestione degli edifici (BMS) o reti intelligenti.

★ Qualità globale, prezzo competitivo
Prodotto secondo la norma ISO 9001 a Shanghai, con certificazioni internazionali, offrendo prestazioni di livello europeo con efficienza in termini di costi asiatici.

★ Disponiamo di un team dedicato di 15 ingegneri focalizzati sullo sviluppo, il miglioramento e la personalizzazione del prodotto.

Applicazioni ideali

Data Center: Previeni i guasti a cascata con interventi selettivi e precisi

Ospedali: garantire alimentazione ininterrotta ai sistemi di supporto vitale

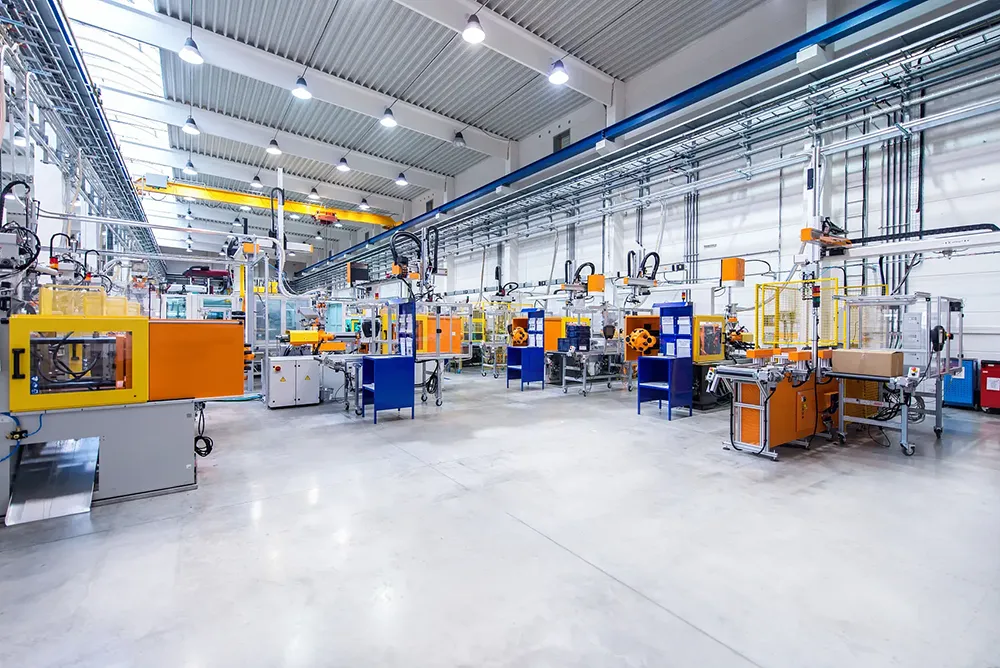

Automazione industriale: coordinamento con VFD, soft starter e robotica

Parchi solari/eolici: adattarsi a profili di generazione variabili

Edifici commerciali intelligenti: consente il monitoraggio energetico senza contatori aggiuntivi

Domande frequenti (FAQ)

Q1: Cosa rende diverso un interruttore automatico elettronico da uno magnetotermico?

A1: Gli interruttori automatici scatolati di tipo elettronico utilizzano un microprocessore per analizzare la corrente e attivare gli interventi con elevata precisione. Non sono influenzati dalla temperatura ambiente, offrono intervalli di regolazione più ampi e possono fornire la registrazione dei dati di carico, a differenza dei tipi magnetotermici basati su bimetallo/solenoide.

D2: L'MCCB elettronico da 1600 A è disponibile nella configurazione a 4 poli?

R2: Sì, tutti gli MCCB elettronici CDADA da 250 A a 1600 A sono disponibili nelle versioni 3P e 4P.

Q3: Cosa succede se lo sganciatore elettronico si guasta durante un cortocircuito?

R3: L'interruttore include un backup meccanico: durante correnti di guasto estreme (>12×In), un fermo magnetico attiva l'apertura diretta, garantendo la sicurezza anche con l'elettronica offline.

Q4: Posso monitorare i valori attuali in tempo reale?

A4: Sì, lo sganciatore elettronico visualizza la corrente istantanea, massima, minima e media in finestre temporali selezionabili (ad esempio 24 ore), utili per la gestione dell'energia.

Q5: Perché scegliere CDADA rispetto ad altri marchi MCCB intelligenti?

A5: CDADA offre:

● Vera regolabilità a doppia gamma (molti concorrenti limitano Im a ≤10×)

● Backup meccanico di sicurezza (non tutti gli MCCB “elettronici” ne sono dotati)

● Dimensioni compatte: si adatta ai pannelli precedenti senza modifiche

● Ampio portafoglio di certificazioni globali (ASTA, KEMA, CE)

● Prezzi compatibili con gli OEM con supporto tecnico in inglese
