MCCB con protezione dalle perdite

Migliora la sicurezza elettrica oltre la protezione da sovraccarico e cortocircuito con l'MCCB serie CDADA DAM1L con protezione dalle perdite, un interruttore automatico scatolato integrato con funzionalità di corrente residua (RCD/ELCB) incorporata. Progettato dal produttore professionale Shanghai DADA Electric CO., LTD secondo gli standard internazionali, questo MCCB 4P con perdite combina la distribuzione dell'energia ad alte prestazioni con il rilevamento dei guasti a terra salvavita e salvavita.

Con tensione nominale da 10 A a 500 A a 400 V/415 V, offre corrente operativa residua regolabile (30 mA–1.000 mA) e ritardo temporale opzionale, consentendo una protezione su misura per la sicurezza personale (≤30 mA) o la prevenzione incendi (100 mA–500 mA+). Grazie all'elettronica ad alimentazione multifase, rimane operativo anche in caso di guasto di una fase o di tensione che scende a 50 V, garantendo un'affidabilità senza pari in infrastrutture critiche come tunnel, grattacieli, snodi di trasporto e impianti industriali.

Specifiche chiave

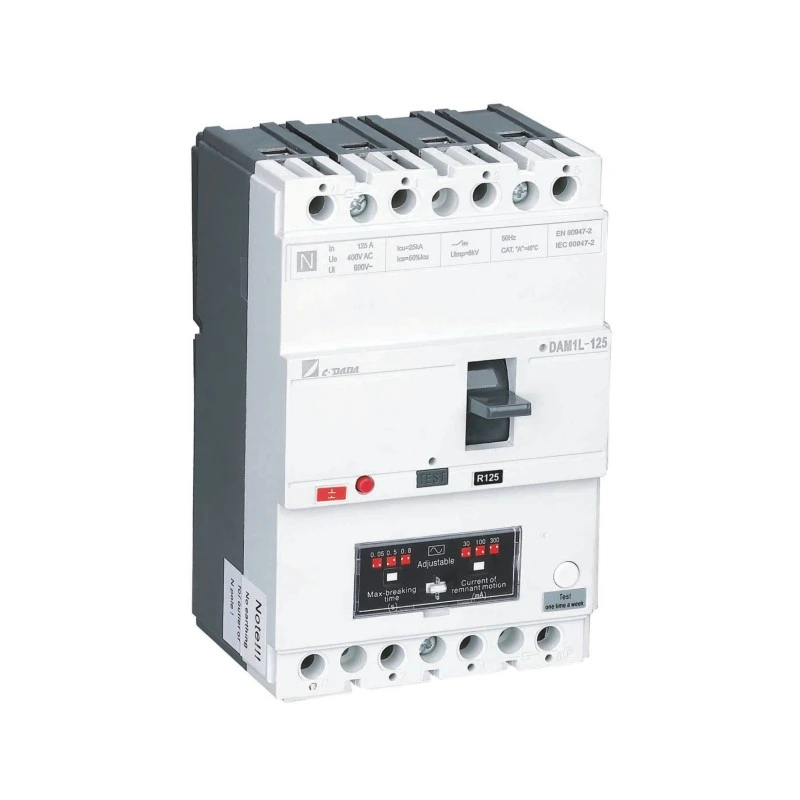

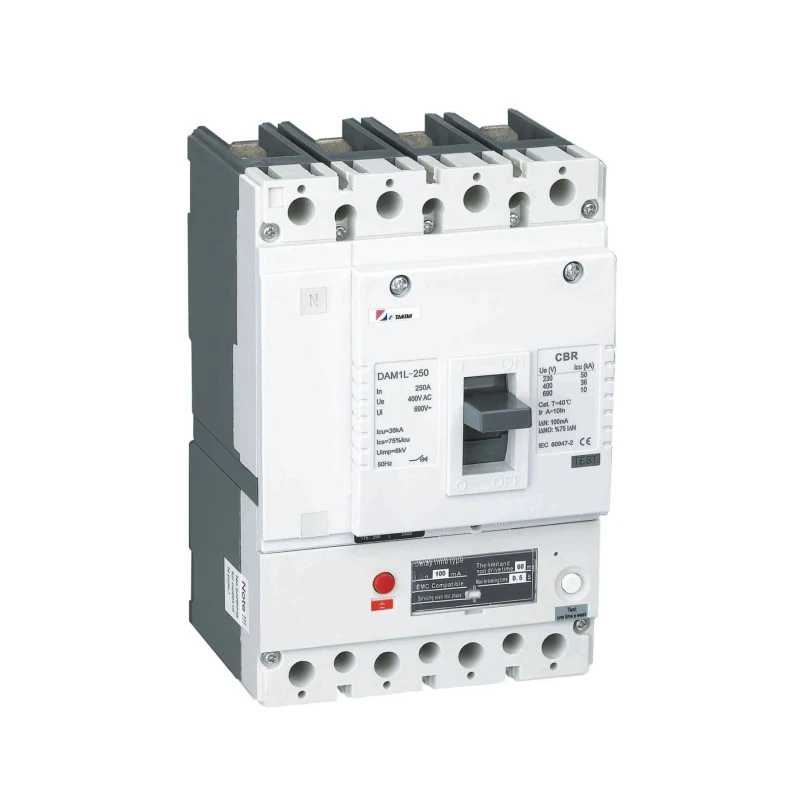

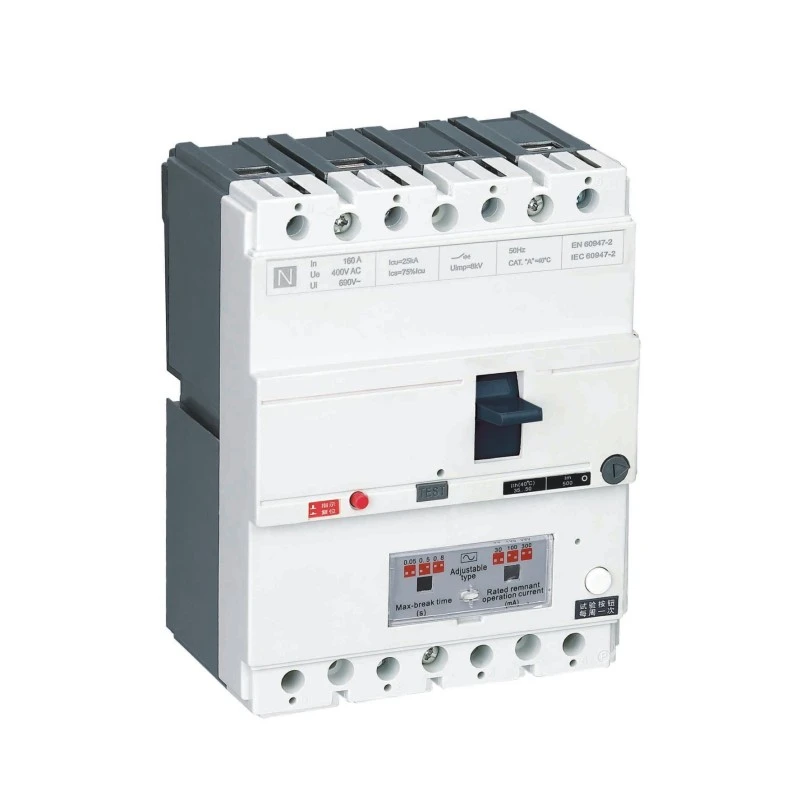

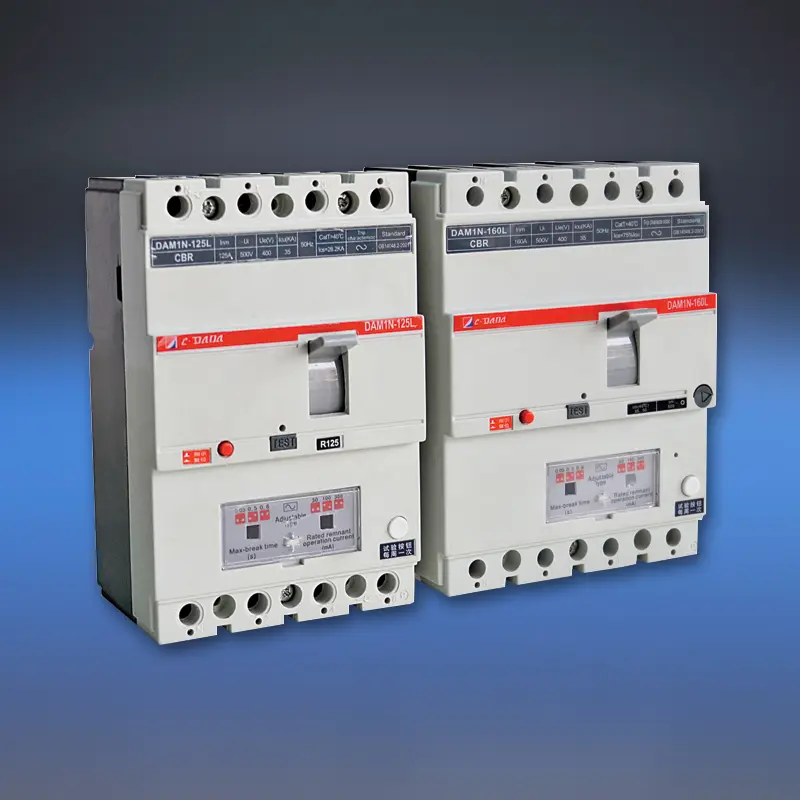

Modello: Serie DAM1L – MCCB differenziale (MCCB tipo CBR)

Poli: 4P (standard; 3P disponibile su richiesta)

Corrente nominale (In): 10 A – 500 A

Tensione nominale: 400 V/415 V CA, 50 Hz

Tensione di isolamento (Ui): 400 V (≤160 A), 690 V (>250 A)

Impostazioni corrente residua (I△n): 30 mA, 100 mA, 300 mA, 500 mA, 1000 mA

Adattabilità: regolazione in loco di I△n e tempo di intervento (istantaneo o ritardato)

Tipi di potere di interruzione:

Tipo B: Base (Inm < 100 A)

Tipo S: standard

Tipo H: interruzione elevata (>160 A)

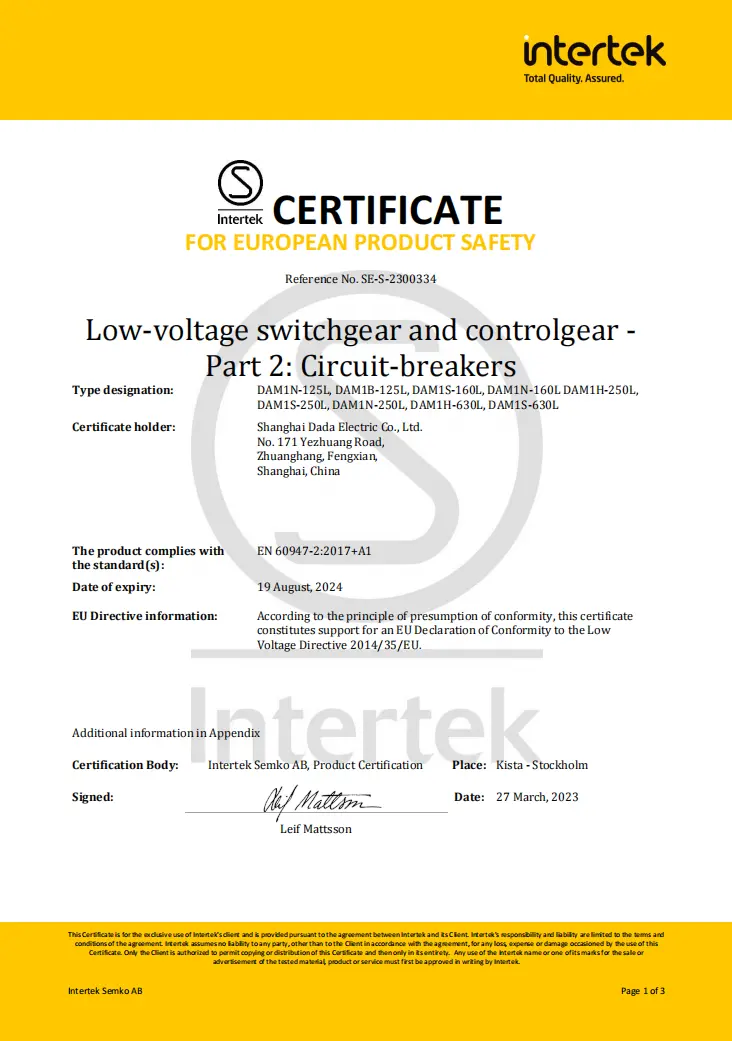

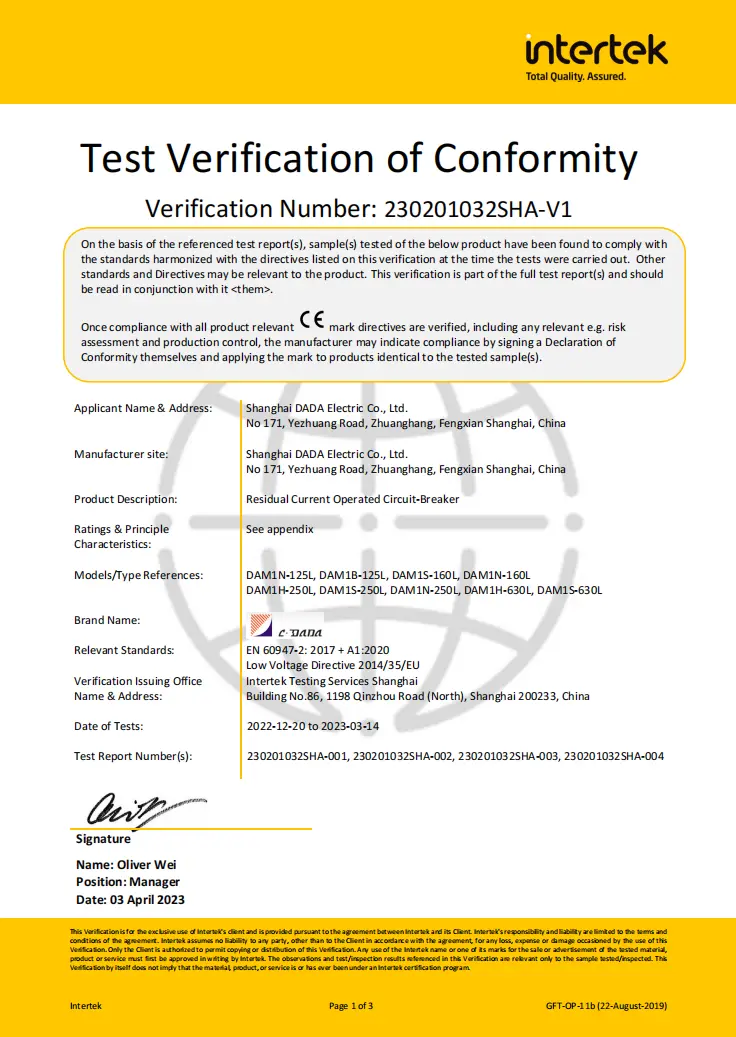

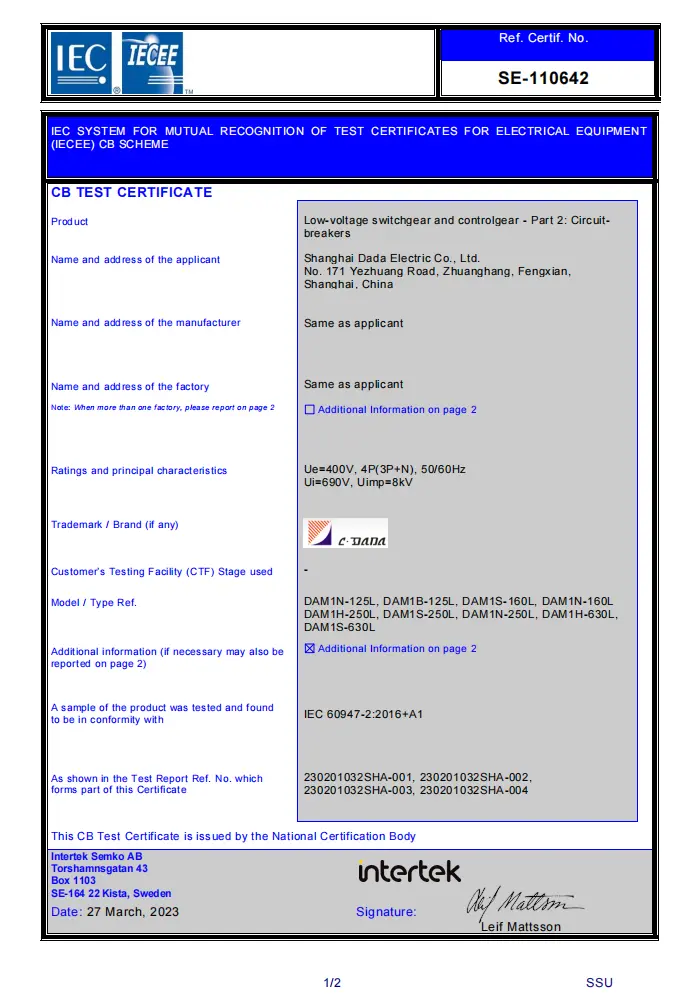

Certificazioni: CE, CB, SEMKO

Caratteristiche principali:

★ Circuito RCD alimentato multifase → funziona fino a 50 V

★ Contatti principali e d'arco separati

★ Pulsante di prova push-to-trip

★ Impostazione magnetica regolabile (0,8–1,0×In)

★ Forte capacità anti-interferenza EMI/RFI

★ Gamma completa di accessori: sganciatore a lancio di corrente, contatti ausiliari/allarme, manovra rotativa

Scheda tecnica

Interruttori differenziali (ELCB)
Modello			DAM1-125L			DAM1-160L
Codice del potere di interruzione			B	N	S	B	N	S
Corrente nominale del telaio - Inm (A)			125A			160A
Corrente nominale in ingresso (40,50 o 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690 V			690 V
Ue (V)			400 V			400/415 V
Numero di poli			4P			4P
terapia intensiva (KA)			25	35	50	25	35	50
CI(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(picco)/cos ф (KA)			40/0,3	73,5/0,25	105/0,25	41/0.3	73,5/0,25	110/0,25
(I△m)KA/cosф			9/0,5			19/0,5
Soglia corrente residua (mA)			100-300-500			100-300-500
Ritardo (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Proprietà dielettrica (V)			2500			3000
distanza di lonizzazione (mm)			≤30/0			≤30/0
Resistenza	Cicli totali		8000			8000
	Vita elettrica		1000			1000
	Vita meccanica		7000			7000
Categoria (EN 60947-2/IEC 60947-2)	Circuito principale		A/0			A/0
	Circuito ausiliario		AC-15			AC-15
Sottotensione di rilascio			√			√
Rilascio dello shunt			√			√
Contatto ausiliario			√			√
Contatto di allarme			√			√
Contatto ausiliario e contatto di allarme			√			√
Meccanismo di funzionamento della maniglia			√			√
Meccanismo di funzionamento elettrico			√			√
Copertura terminale			√			√
Separatore di fase			√			√
	L (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	Hmm)	3P	-			-
		4P	70			70
Peso	Versione fissa 3P/4P		-			-
	Versione plug-in 3P/4P		-			-
	Versione estraibile 3P/4P		-			-

Perché scegliere l'MCCB CDADA con protezione dalle perdite?

★ Vera sicurezza integrata

A differenza dei moduli RCD aggiuntivi, il DAM1L è dotato di protezione contro le perdite integrata e calibrata in fabbrica, garantendo un coordinamento perfetto ed eliminando i problemi di compatibilità.

★ Alimentazione multifase per circuito RCD

I primi RCD fallivano se una fase veniva persa. Il design di CDADA utilizza tutte le fasi per alimentare l'elettronica di protezione, quindi continua a funzionare anche in caso di perdita di fase o grave sottotensione.

★ Doppi obiettivi di protezione in un unico dispositivo

◆ 30 mA: soddisfa i requisiti IEC per la protezione personale dagli urti

◆ 100 mA–1000 mA: previene gli incendi dovuti al degrado dell'isolamento dovuti a guasti a terra piccoli e persistenti

★ Regolabile sul campo per le condizioni del mondo reale

Ottimizza la sensibilità e il ritardo temporale per evitare fastidiosi inciampi in ambienti umidi (ad esempio, autolavaggi, fattorie) mantenendo la sicurezza.

★ Affidabilità di livello industriale

L'elevato potere di interruzione (tipo H), la robusta separazione dell'arco e la protezione dei terminali IP20+ lo rendono adatto per ambienti commerciali e industriali difficili.

★ Conformità globale, valore locale

Certificato per Europa (CE/CB) e paesi nordici (SEMKO), ideale per progetti di esportazione, con prezzi competitivi da un produttore cinese di fiducia.

★ Il nostro impianto di produzione è certificato secondo il sistema di gestione della qualità ISO9001:2015.

Applicazioni tipiche

Residenziale a molti piani: Ingresso principale o pannelli a pavimento (300 mA per la riduzione del rischio di incendio)

Tunnel e metropolitane: infrastrutture critiche che richiedono un rilevamento delle perdite a prova di errore

Ospedali e scuole: protezione da 30 mA in aree umide (laboratori, bagni)

Impianti industriali: Partenze motore con monitoraggio dei guasti a terra

Cantieri: Distribuzione temporanea dell'energia con protezione del personale

Domande frequenti

Q1: Qual è la differenza tra un MCCB standard e un MCCB con protezione dalle perdite?

A1: Un MCCB standard protegge solo da sovraccarico e cortocircuiti. Il DAM1L aggiunge il rilevamento della corrente residua (dispersione a terra), attivandosi quando la corrente si disperde a terra (ad esempio, attraverso una persona o un isolamento danneggiato), prevenendo scosse elettriche o incendi.

Q2: Posso utilizzare un interruttore differenziale da 100 A per la protezione personale?

A2: Solo se impostato su 30mA. La corrente nominale (100A) definisce la capacità di carico; l'impostazione residua (I△n) definisce la funzione di sicurezza. Per la protezione dagli urti, I△n deve essere ≤30 mA, indipendentemente da In.

Q3: Perché il circuito RCD necessita di alimentazione multifase?

A3: Se alimentato da una sola fase, un guasto monofase disabiliterebbe la protezione dalle perdite. Il design multifase di CDADA garantisce che l'RCD rimanga attivo anche in caso di perdita di fase o bassa tensione (fino a 50 V), fondamentale per la continuità di sicurezza.

D4: L'MCCB differenziale 4P è adatto ai sistemi TT o TN-S?

R4: Sì, è progettato per i sistemi TT, TN-S e IT. Il design 4P interrompe tutte le fasi e il neutro, essenziale per i sistemi TT in cui il neutro non è messo a terra in modo affidabile a monte.

Q5: Perché scegliere CDADA rispetto alle combinazioni modulari RCD + MCCB?

A5: CDADA DAM1L offre:

● Ingombro ridotto (integrato rispetto a due dispositivi)

● Coordinamento garantito (nessun rischio di disallineamento)

● Costi e complessità di cablaggio inferiori

● Maggiore affidabilità (unità sigillata singola)

● La regolazione in loco non è possibile con gli RCD a sensibilità fissa
