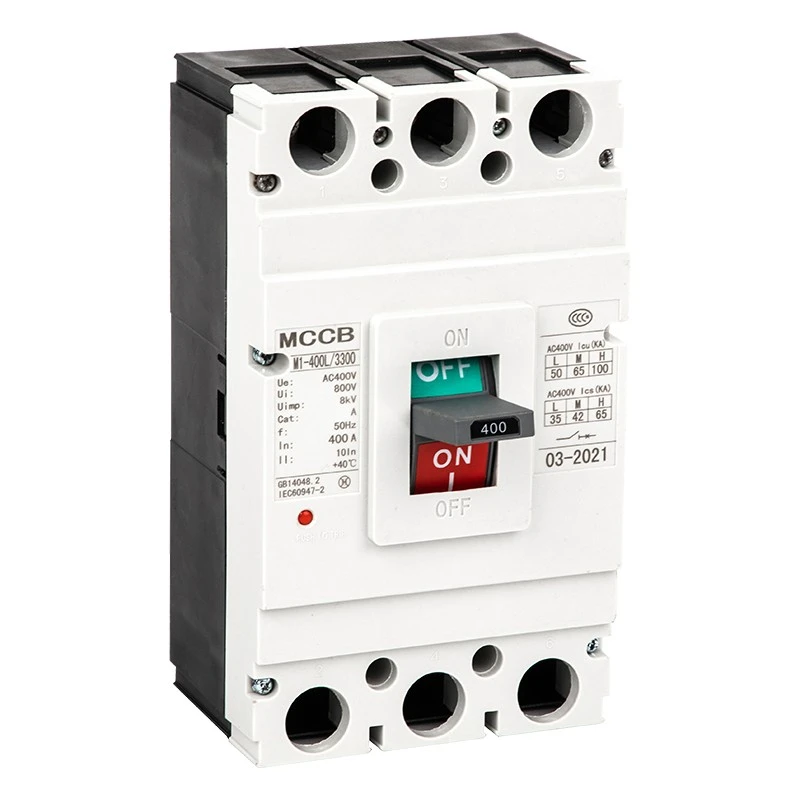

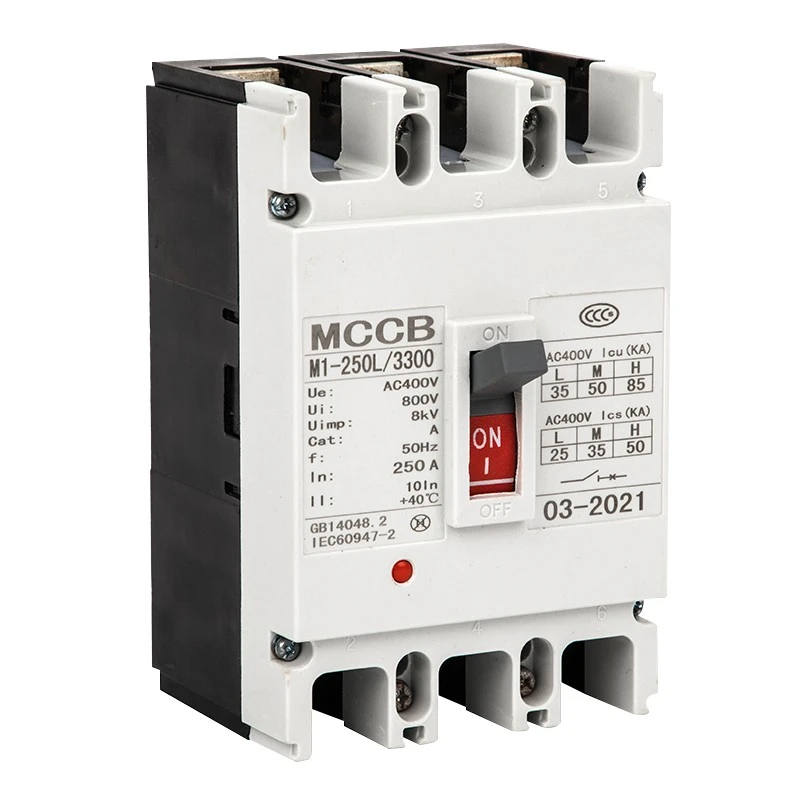

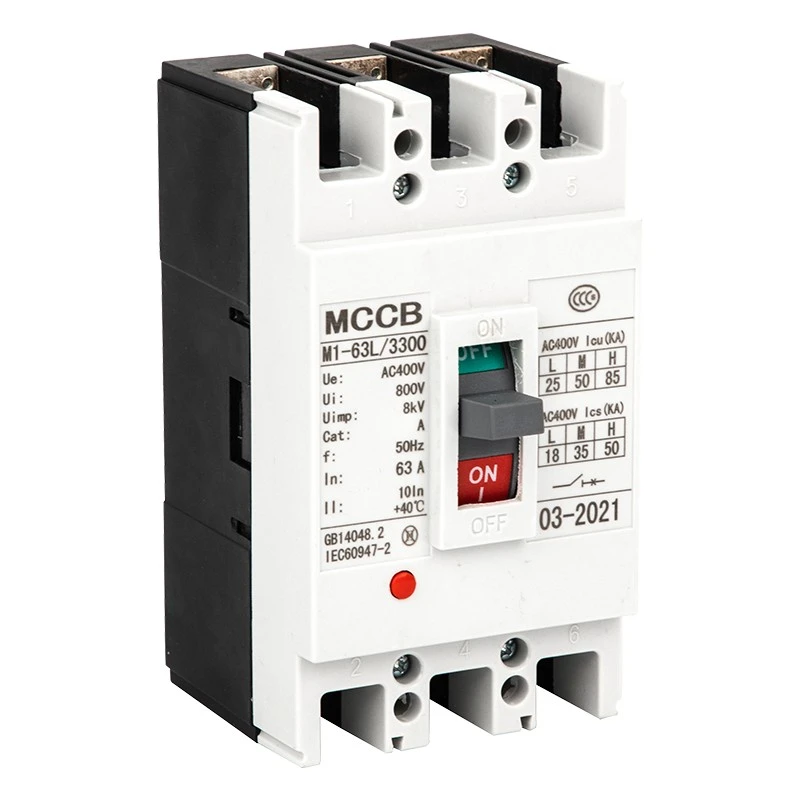

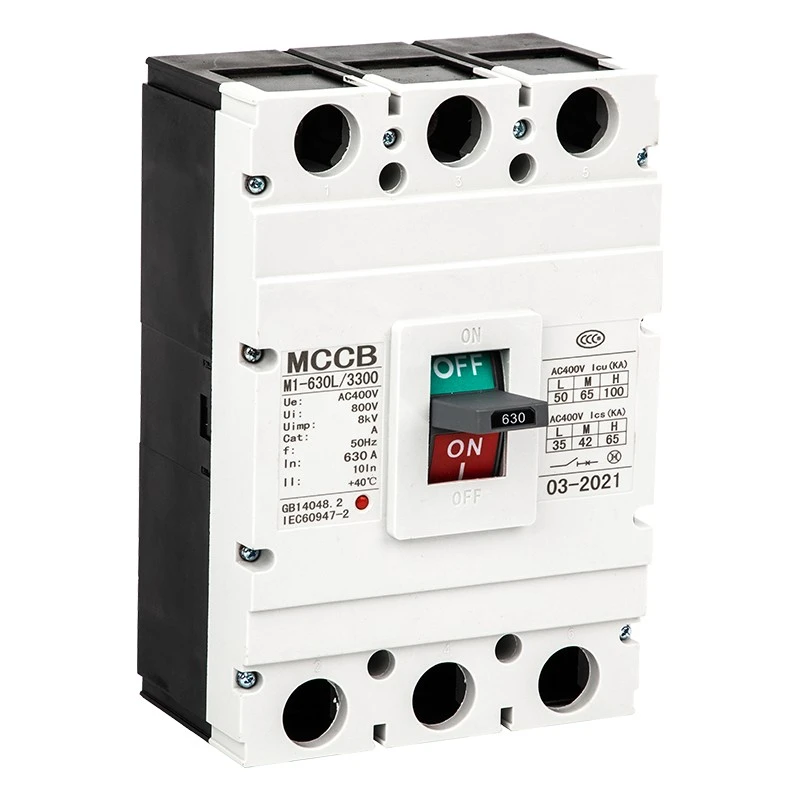

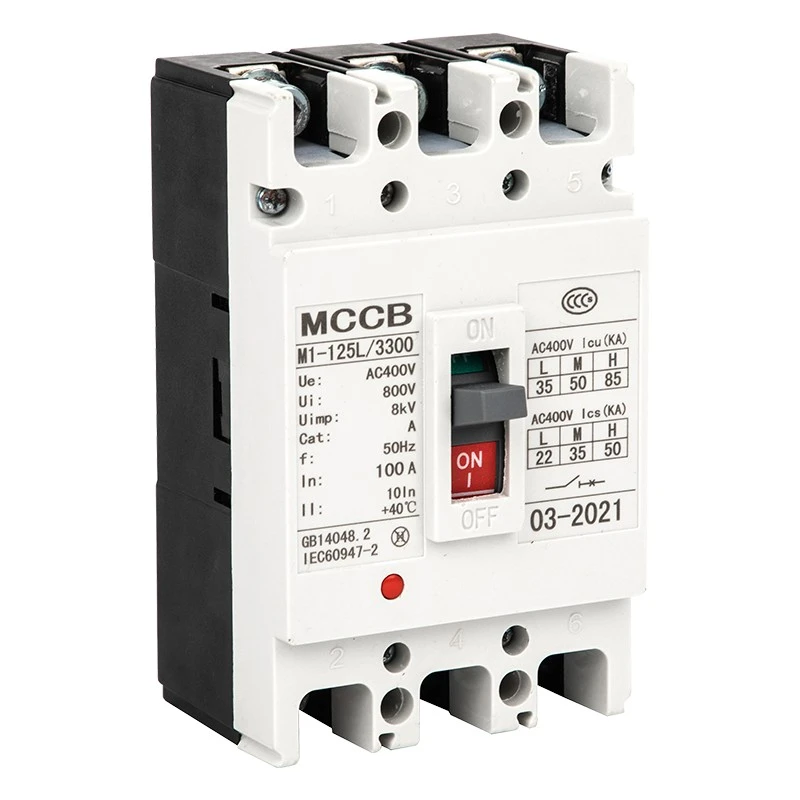

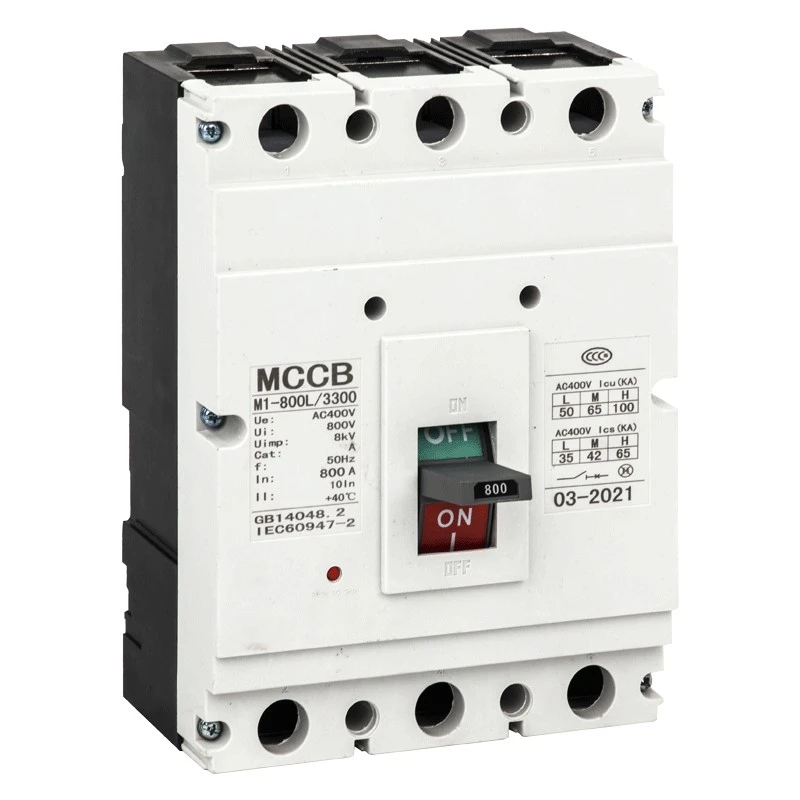

Interruttore automatico scatolato CM1
Model:DAM2 (CM1) Series
Questo interruttore automatico scatolato (MCCB) CDADA CM1 è costruito per l'approvvigionamento di grandi quantità, con certificazione IEC60947-2 e prestazioni stabili per i sistemi di alimentazione industriali. L'MCCB CM1 utilizza una struttura ad alta resistenza e un meccanismo di sgancio affidabile, facile da installare e mantenere. Combina una protezione intelligente con un design durevole, garantendo una lunga durata nella distribuzione di energia e nelle applicazioni industriali pesanti.
Questo interruttore automatico scatolato serie CM1 DAM2 (CM1) è un dispositivo di protezione a bassa tensione ad alte prestazioni prodotto da Shanghai DADA Electric Co., Ltd., un produttore e fornitore affidabile in Cina. Con una tensione di isolamento nominale fino a 800 V, una tensione di funzionamento nominale di 400 V/690 V e una corrente nominale da 63 A a 1600 A, è ampiamente utilizzato per la distribuzione di energia, la protezione dei circuiti, il controllo del motore e la commutazione poco frequente.
Questa serie supporta l'installazione verticale e orizzontale, è conforme allo standard IEC60947-2 e fornisce protezione completa da sovraccarico, cortocircuito e sottotensione per le apparecchiature elettriche.
Caratteristiche del prodotto
★ Tensione di isolamento nominale: 800 V; Tensione di funzionamento: 400 V/690 V
★ Intervallo di corrente: 63 A, 100 A, 225 A, 400 A, 630 A, 800 A, 1250,1600 A
★ Potere di interruzione: tipo L standard, M medio, H alto
★ Modalità di rilascio doppio termico-magnetico ed elettromagnetico
★ Installazione verticale/orizzontale, adatta per l'uso in isolamento
★ Ampio intervallo di temperatura ambiente: -5℃~+40℃
★ Altitudine ≤2000 m, grado di inquinamento 3
Applicazioni
L'interruttore automatico scatolato CDADA CM1 è ampiamente applicato nei sistemi di distribuzione dell'energia civile e industriale, tra cui fabbriche, edifici, data center, centrali elettriche, infrastrutture, apparecchiature meccaniche e armadi di distribuzione dell'energia. Viene utilizzato anche per la protezione del motore, la conversione dei circuiti e l'alimentazione sicura nell'edilizia, nella metallurgia, nel petrolchimico e in altri settori.
Parametri tecnici
★ Standard: IEC60947-2, GB14048.2
★ Frequenza: CA 50 Hz/60 Hz
★ Polo: 1P,2P, 3P, 4P
★ Sgancio: Magnetotermico (doppio), Elettromagnetico (istantaneo)
★ Impostazione istantanea: tipo di distribuzione 10In±20%; Tipo motore 12In±20%
★ Installazione: cablaggio anteriore, cablaggio posteriore, tipo plug-in
★ Funzionamento: meccanismo di comando manuale ed elettrico
|
Modello |
Polo |
Corrente nominale (UN) |
Valutato operativo tensione (V) |
Valutato isolamento tensione (V) |
Potere di interruzione ultimo nominale in cortocircuito (Icu) |
Flashover distanza (mm) |
||
|
Provare la tensione (V) |
terapia intensiva (kA) |
IC (kA) |
||||||
|
DAM2L-63 |
3 |
10、16、20、25、 32、40、50、63 |
400 |
500 |
400×1,10 |
25 |
18 |
0 |
|
DAM2M-63 |
3、4 |
50 |
35 |
|||||
|
DAM2L-100 |
3、4 |
16、20、25、32、40、 50、63、80、100 |
400 |
800 |
30 |
22 |
≤50 |
|
|
DAM2M-100 |
2、3、4 |
50 |
35 |
|||||
|
DAM2H-100 |
3 |
85 |
50 |
|||||
|
DAM2L-100 |
3、4 |
690 |
10 |
5 |
||||
|
DAM2M-100 |
2、3、4 |
20 |
10 |
|||||
|
DAM2L-225 |
3、4 |
100、125、140、 160、180、200、225 |
400 |
800 |
35 |
25 |
||
|
DAM2M-225 |
2、3、4 |
50 |
35 |
|||||
|
DAM2H-225 |
3 |
85 |
50 |
|||||
|
DAM2L-225 |
3、4 |
690 |
10 |
5 |
||||
|
DAM2M-225 |
2、3、4 |
20 |
10 |
|||||
|
DAM2L-400 |
3 |
225、250、315、 350、400 |
400 |
800 |
50 |
35 |
≤100 |
|
|
DAM2M-400 |
3、4 |
65 |
42 |
|||||
|
DAM2H-400 |
3 |
100 |
65 |
|||||
|
DAM2L-400 |
3 |
690 |
15 |
8 |
||||
|
DAM2M-400 |
3、4 |
20 |
10 |
|||||
|
DAM2L-630 |
3 |
400、500、630 |
400 |
800 |
50 |
35 |
||
|
DAM2M-630 |
3、4 |
65 |
42 |
|||||
|
DAM2H-630 |
3 |
100 |
65 |
|||||
|
DAM2L-630 |
3 |
6910 |
15 |
8 |
||||
|
DAM2M-630 |
3、4 |
20 |
10 |
|||||
|
DAM2M-800 |
3 |
630、700、800 |
400 |
800 |
75 |
50 |
||
|
DAM2H-800 |
3 |
100 |
65 |
|||||
|
DAM2M-800 |
3 |
4690 |
30 |
15 |
||||
|
DAM2-1250 |
3 |
800、1000、1250 |
400 |
800 |
85 |
42 |
||
|
DAM2-1250 |
3 |
690 |
25 |
12.5 |
||||
Dimensioni di contorno e installazione
Il nostro MCCB CM1 fornisce dati dimensionali completi per i modelli da 63 A a 1600 A, inclusi cablaggio anteriore, cablaggio posteriore e tipo plug-in. Diverse dimensioni del telaio (63/100/225/400/630/800/1250/1600) hanno dimensioni H, H1, H2 corrispondenti per l'installazione standard in armadio. Anche l'altezza del comando manuale ed elettrico è standardizzata per un facile montaggio.
Accessori e funzioni
Accessori interni
★ Sganciatore a lancio di corrente: tensione nominale 70%–110% per uno sgancio affidabile
★ Sganciatore di sottotensione: caduta di tensione del 35%–70% per la protezione automatica
★ Contatto ausiliario e contatto di allarme: feedback del segnale e allarme di guasto
★ Rilascio dedicato contatore prepagato: ritardo intervento 0,5–2 s
Accessori Esterni
★ Meccanismo di funzionamento manuale
★ Meccanismo di comando elettrico (motore).
★ Separatori di fase, viti di montaggio, kit sbarre

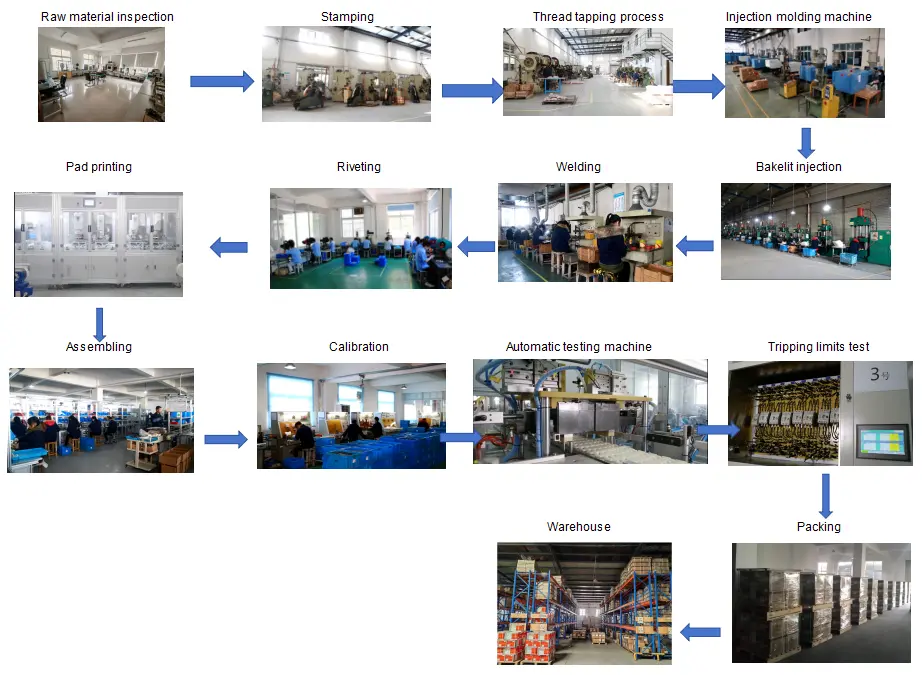

Flusso del controllo qualità
Ispezione delle materie prime → Processo di produzione → Linea di assemblaggio → Test delle caratteristiche di viaggio → Test di aumento della temperatura → Test di cortocircuito → Test di invecchiamento → Controllo di aspetto e dimensioni → Imballaggio → Ispezione finale prima della spedizione

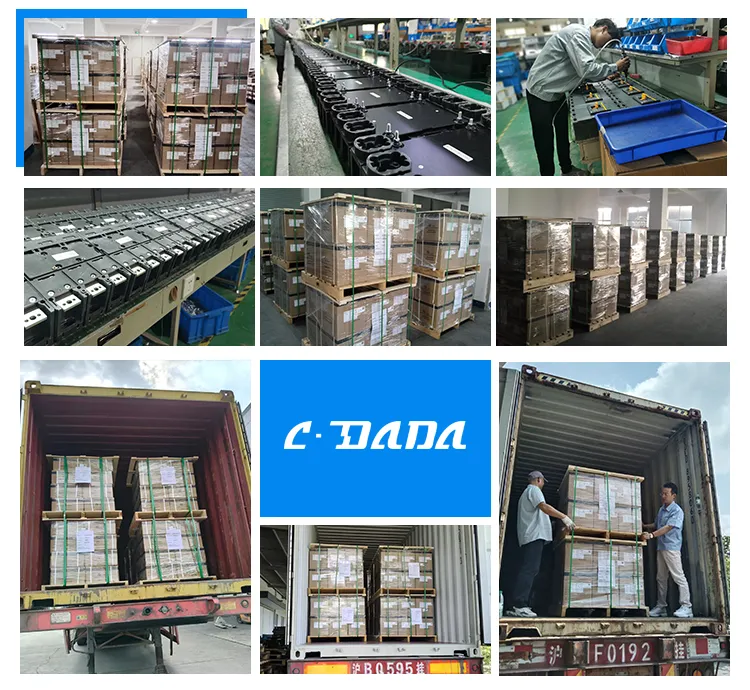

Imballaggio e spedizione
★ Scatola standard per esportazione + pallet in legno per un trasporto sicuro
★ Etichetta: modello, corrente, polo, quantità, certificato
★ Adatto alla logistica marittima, aerea e terrestre
Certificazioni
IEC60947-2, GB14048.2, CE, CB, ROHS e altre approvazioni internazionali.

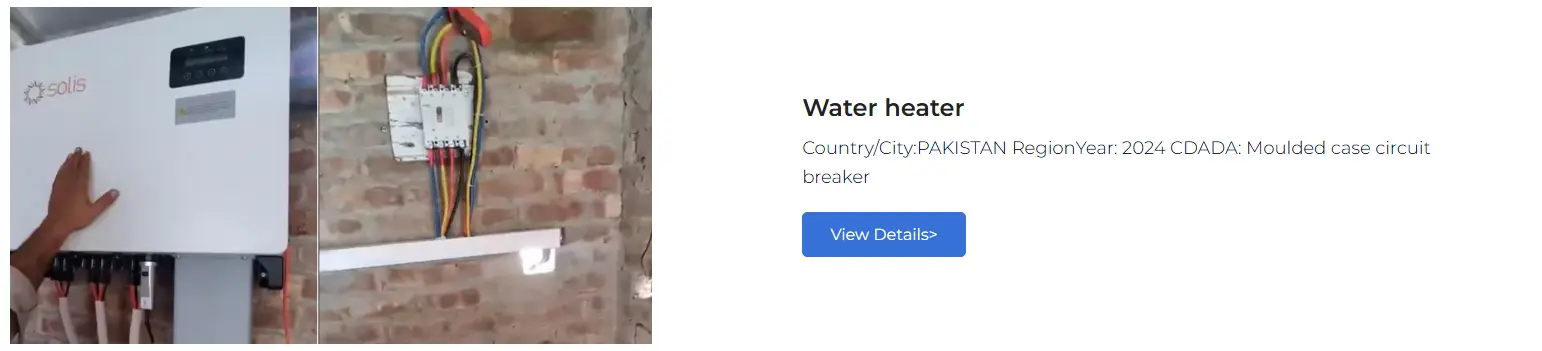

Casi di cooperazione con i clienti
Gli MCCB serie CDADA DAM2 sono stati forniti a clienti globali, tra cui integratori di sistemi di distribuzione dell'energia, produttori di apparecchiature industriali, fabbriche di quadri, appaltatori edili e marchi OEM in Europa, Sud-Est asiatico, Medio Oriente, Africa e Sud America. Forniamo forniture stabili e all'ingrosso e soluzioni personalizzate per partner a lungo termine.
