Interruttore automatico per corrente residua elettromagnetica

Per una sicurezza mission-critical in cui l'affidabilità non può dipendere dall'alimentazione esterna, scegli l'interruttore automatico per corrente residua elettromagnetica (RCCB) CDADA. Progettato da Shanghai DADA Electric CO., LTD secondo gli standard IEC 61008-1, questo interruttore differenziale puramente elettromagnetico funziona senza circuiti elettronici o tensione ausiliaria, rendendolo immune a fluttuazioni di potenza, sovratensioni o perdita del neutro.

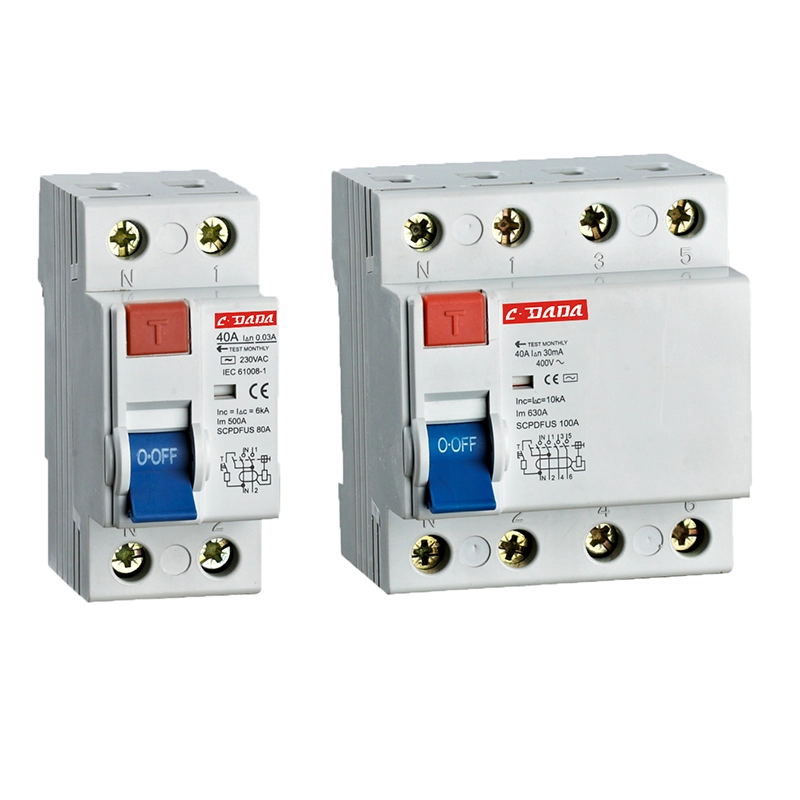

Disponibile in configurazioni 2P (1+N) e 4P (3+N) con correnti nominali da 16 A a 100 A e sensibilità di 10 mA, 30 mA o 100 mA, offre protezione dai guasti a terra a prova di guasto in ambienti di rete inquinati, con elevata umidità o instabili.

Con un valore nominale di cortocircuito condizionale di 6 kA, alloggiamento importato ignifugo e indicatore di posizione dei contatti, l'RCCB elettromagnetico CDADA è affidabile in siti industriali, infrastrutture rurali e pannelli di esportazione dove l'assoluta affidabilità meccanica è più importante.

Specifiche chiave

Tipo: RCCB elettromagnetico (nessuna elettronica, nessuna alimentazione ausiliaria richiesta)

Norma: CEI EN 61008-1

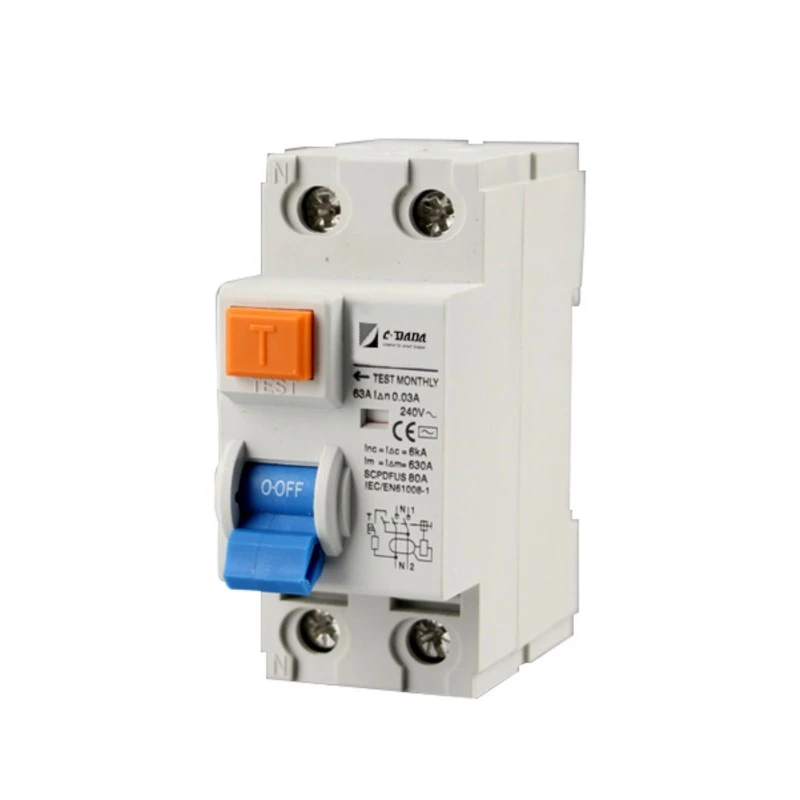

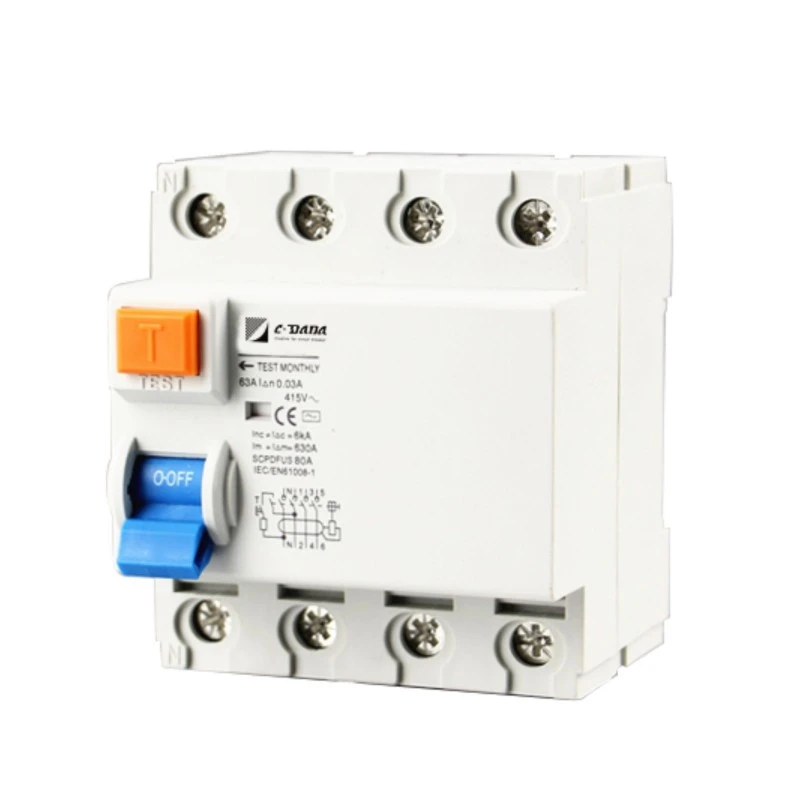

Poli: 2P (1+N) o 4P (3+N)

Corrente nominale (In): 16 A, 25 A, 32 A, 40 A, 63 A, 80 A, 100 A

Tensione nominale:

2P: 240 V CA

4P: 240/415 V CA

Sensibilità (I△n): 10 mA, 30 mA, 100 mA

Corrente di non intervento: 0,5 × I△n

Tempo di intervento a I△n: ≤ 0,1 secondi

Capacità di chiusura e chiusura (I₄m):

500A (In ≤ 40A)

630A (In ≥ 63A)

Corrente di cortocircuito condizionale (Inc): 6kA

Tensione di resistenza all'impulso (Uimp): 6000 V

Grado di protezione: IP20

Montaggio: guida DIN da 35 mm, larghezza 45 mm

Terminali: tipo pin, supporta cavi fino a 35 mm²

Alloggiamento: plastica importata ignifuga, resistente al calore e antiurto

Temp. operativa: adatto per ambienti inquinati/ostili

Indicatore visivo: indicatore di condizione del contattore (mostra lo stato ON/OFF)

Meccanismo di intervento: rilascio elettromagnetico puro – funziona anche senza tensione in linea

Perché scegliere l'RCD elettromagnetico CDADA?

★ Dipendenza zero dalla tensione di alimentazione

A differenza degli interruttori differenziali elettronici, l'interruttore automatico per corrente residua elettromagnetica non richiede alimentazione ausiliaria: interviene in modo affidabile anche in caso di interruzione del neutro, calo di tensione o durante i blackout.

★ Affidabilità senza pari in condizioni difficili

Il design speciale del terminale e i materiali di alta qualità garantiscono prestazioni stabili in ambienti polverosi, umidi o corrosivi, ideali per aziende agricole, tunnel e armadietti esterni.

★ Design intrinsecamente a prova di guasto

Nessun semiconduttore = nessun invecchiamento, nessun problema software, nessuna sensibilità EMI. Solo fisica meccanico-magnetica, provata da decenni.

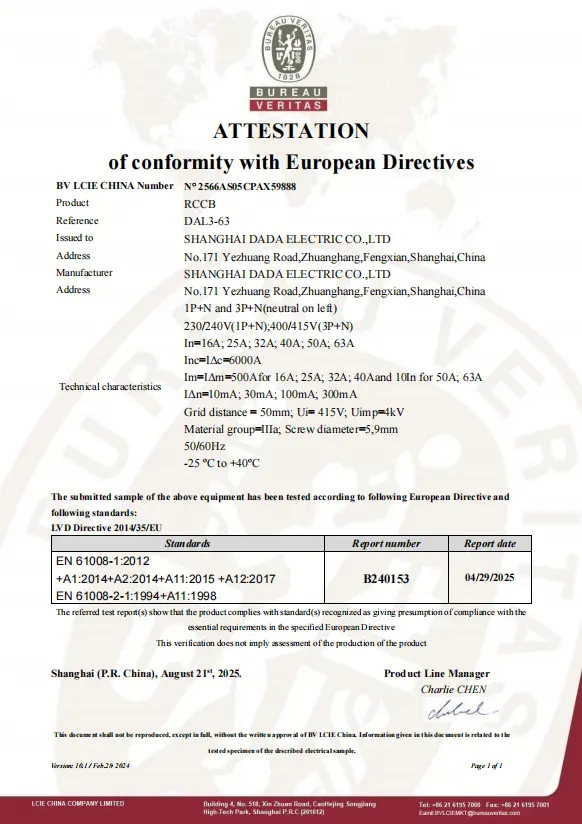

★ Conformità agli standard globali

Pienamente conforme alla norma IEC 61008-1, adatto per progetti internazionali che richiedono una protezione robusta ed esente da manutenzione.

★ Chiaro feedback operativo

L'indicatore di posizione dei contatti integrato consente una conferma visiva immediata, fondamentale per i controlli di sicurezza e la manutenzione.

★ Nel rispetto della riservatezza del cliente, serviamo numerosi distributori e partner OEM in tutto il mondo che riforniscono grandi progetti e mercati locali.

★ I nostri team di vendita e di ingegneria si impegnano a rispondere a tutte le domande tecniche entro 24 ore lavorative.

Applicazioni tipiche

Elettrificazione rurale: aree con reti instabili o deboli

Impianti industriali: ambienti con elevata EMI (saldatrici, motori)

Tunnel e miniere: condizioni umide e inquinate

Sistemi di backup: laddove non è possibile garantire l'integrità neutrale

Pannelli per l'esportazione: per i mercati che richiedono pura affidabilità elettromagnetica (ad esempio, parti dell'Africa, Medio Oriente, Sud-Est asiatico)

Domande frequenti (FAQ)

Q1: Qual è la differenza tra gli RCD di tipo A e di tipo AC? A1:

● Tipo AC: rileva solo perdite CA sinusoidali regolari (ad esempio, da guasti del riscaldatore).

● Tipo A: rileva perdite CA + CC pulsante (ad esempio, da caricabatterie del telefono, driver LED, lavatrici). → Il tipo A è richiesto nelle moderne installazioni con carichi elettronici. CDADA offre entrambi i tipi: conferma le tue esigenze applicative.

Q2: Qual è la differenza tra interruttori differenziali elettronici ed elettromagnetici?

Caratteristica	Interruttore differenziale elettronico	Interruttore differenziale elettromagnetico
Potenza richiesta	Sì (è necessaria la tensione di linea)	No, funziona a 0 V
Dipendenza Neutrale	Fallisce se il neutro si rompe	Funziona ancora senza neutro
Sensibilità EMI	Possono verificarsi falsi scatti in prossimità di motori/VFD	Immune alle EMI
Costo	Inferiore	Leggermente più alto
Caso d'uso	Reti urbane stabili	Sistemi difficili, rurali o critici

Q3: Questo interruttore differenziale elettromagnetico supporta la protezione personale da 30 mA?

R3: Sì, è disponibile in 10 mA, 30 mA e 100 mA. La versione da 30 mA soddisfa i requisiti IEC per la protezione dagli urti salvavita.

Q4: Può essere utilizzato nei sistemi di messa a terra TT?

A4: Assolutamente. In effetti, gli interruttori differenziali elettromagnetici sono preferiti nei sistemi TT perché non si basano su un riferimento neutro stabile, che potrebbe essere assente o ad alta impedenza nelle configurazioni TT.

Q5: Perché scegliere CDADA per l'interruttore automatico per corrente residua elettromagnetica?

A5: CDADA offre:

● Design elettromagnetico realmente conforme allo standard IEC 61008-1

● Nessuna elettronica nascosta: puro funzionamento magnetico

● Custodia ignifuga di alta qualità per la sicurezza

● Affidabilità comprovata in ambienti inquinati

● Supporto OEM: prezzi all'ingrosso, documenti di certificazione, campionamento rapido
