Interruttore automatico di tipo CA con funzionamento a corrente residua

Soddisfa gli standard di sicurezza globali con l'interruttore automatico di tipo CA CDADA DAM1L con funzionamento a corrente residua, un MCCB con dispersione a terra ad alta integrità progettato da Shanghai DADA Electric CO., LTD. solo per una protezione affidabile contro i guasti a terra CA sinusoidali (secondo IEC 60755).

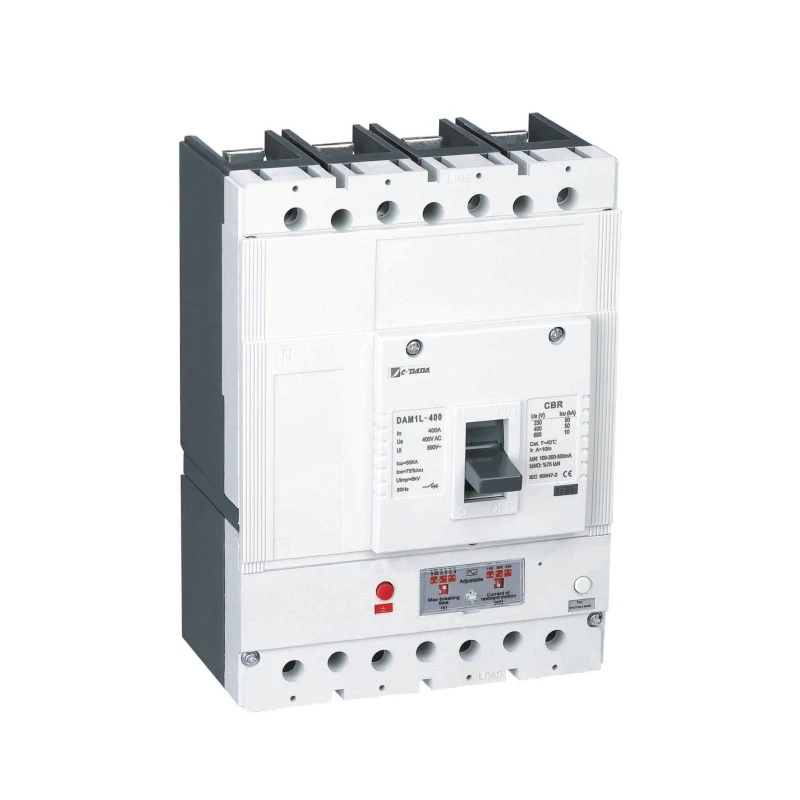

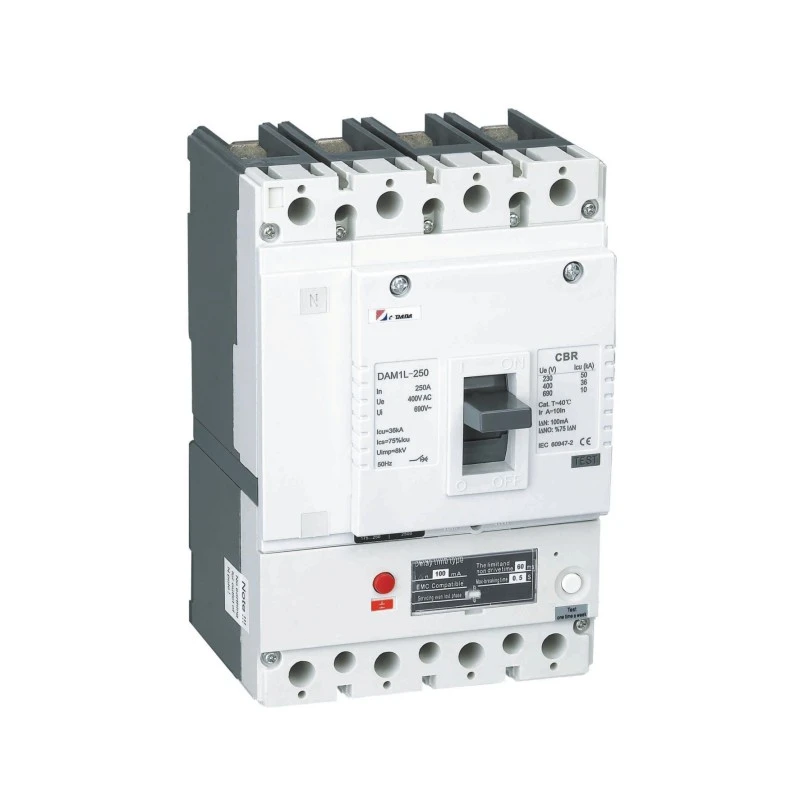

Progettato come interruttore scatolato 4P con potenza nominale da 10 A a 500 A a 400 V/415 V, integra protezione da sovraccarico, cortocircuito e corrente residua in un'unica unità compatta. Certificato CE, CB e SEMKO, DAM1L è ideale per applicazioni in cui è sufficiente il semplice rilevamento delle perdite CA, come cablaggi residenziali standard, circuiti di illuminazione o carichi di motori senza azionamenti elettronici.

Con I△n regolabile (30 mA–1.000 mA), elettronica alimentata multifase (operativa fino a 50 V) e una robusta separazione dell'arco, offre prestazioni a prova di guasto in edifici, tunnel e infrastrutture, rispettando rigorosamente i requisiti RCD di tipo CA.

Specifiche chiave

Caratteristiche principali:

★ Circuito RCD alimentato multifase → funziona a ≥50 V

★ Pulsante "Premi per testare".

★ Contatti principali e d'arco separati

★ Viaggio magnetico regolabile (0,8–1,0×In)

★ Forte immunità EMI

★ Supporto completo degli accessori (sganciatore a lancio di corrente, contatti ausiliari, manovra rotativa)

Perché scegliere CDADA AC TYPE CBR?

★ Vera conformità al tipo AC

A differenza dei dispositivi “universali” di tipo A, il CBR di tipo AC di CDADA è ottimizzato solo per le perdite AC sinusoidali, offrendo una maggiore efficienza in termini di costi laddove i carichi elettronici (ad esempio VFD, SMPS) sono assenti.

★ Progettazione di alimentazione a prova di guasto

L'elettronica RCD assorbe energia da tutte le fasi, garantendo il funzionamento anche in caso di perdita monofase o grave sottotensione: un vantaggio fondamentale rispetto ai concorrenti alimentati a fase singola.

★ Doppi ruoli di sicurezza

● 30 mA: conforme alla norma IEC per la protezione personale dagli urti

● 100 mA–1.000 mA: previene incendi dovuti a guasti di isolamento nei cavi e nelle scatole di giunzione

★ Protezione regolabile sul campo

Regola la sensibilità e il ritardo in base alle condizioni di installazione, evitando interventi fastidiosi e mantenendo la conformità alle norme.

★ Integrazione di livello industriale

Combina MCCB e RCD in un'unica unità sigillata, risparmiando spazio, riducendo gli errori di cablaggio e garantendo un coordinamento perfetto.

★ Accettato a livello globale

Con CE, CB e SEMKO, è approvato per l'uso in Europa, Medio Oriente, Africa e Asia, ideale per i quadristi orientati all'esportazione.

★ I nostri prodotti sono stati forniti per progetti di reti elettriche, impianti industriali, edifici commerciali e progetti infrastrutturali in molti paesi.

★ Investiamo continuamente in ricerca e sviluppo, monitoriamo gli standard globali e le tendenze del mercato e collaboriamo con esperti del settore per aggiornare il nostro portafoglio di prodotti.

Applicazioni tipiche

Edifici residenziali: quadri principali o circuiti secondari (illuminazione, prese) senza elettronica

Illuminazione commerciale: circuiti a soffitto per uffici, luci per corridoi

Carichi motore tradizionali: pompe, ventilatori, compressori (non azionati da VFD)

Infrastrutture: Illuminazione gallerie, armadi stradali, sale macchine ascensori

Progetti sensibili ai costi: in cui i DMC di tipo A non sono necessari e sono eccessivamente specificati

Domande frequenti

Q1: Cosa significa "TIPO AC" per un dispositivo a corrente residua?

A1: I CBR TIPO AC rispondono solo a correnti residue alternate regolari e sinusoidali (ad esempio, da isolamento danneggiato nei riscaldatori o nei motori). Non rilevano la corrente continua pulsante proveniente da componenti elettronici come caricabatterie del telefono o driver LED. Utilizzare il tipo A se tali carichi sono presenti.

Q2: Posso utilizzare questo AC CBR 63A per un circuito con presa domestica?

A2: Solo se nel circuito non sono presenti dispositivi elettronici (es. carichi puramente resistivi come lampade ad incandescenza o bollitori vecchio stile). Per le case moderne con TV, laptop o luci a LED, scegli invece un RCD di tipo A.

Q3: Perché dovrei scegliere il tipo AC rispetto al tipo A?

A3: Costo inferiore e maggiore immunità ai falsi interventi in ambienti esclusivamente CA. Se il tuo sistema non è dotato di raddrizzatori, inverter o alimentatori a commutazione, il tipo CA è sufficiente e più economico.

Q4: Funziona se una fase fallisce?

R4: Sì! Il circuito RCD è alimentato da un'alimentazione multifase, quindi rimane attivo anche in caso di perdita di fase o caduta di tensione fino a 50 V, garantendo una protezione continua dalle perdite.

Q5: Perché scegliere CDADA per un interruttore automatico di tipo CA con funzionamento a corrente residua?

A5: CDADA offre:

● Design di tipo CA conforme allo standard IEC 60755

● MCCB + RCD integrati in un'unica unità (nessun problema di compatibilità)

● Elettronica alimentata multifase per affidabilità

● Possibilità di regolazione in loco di I△n e ritardo

● Certificazioni globali (CE/CB/SEMKO) con prezzi compatibili con gli OEM
