Che cos'è un interruttore differenziale?

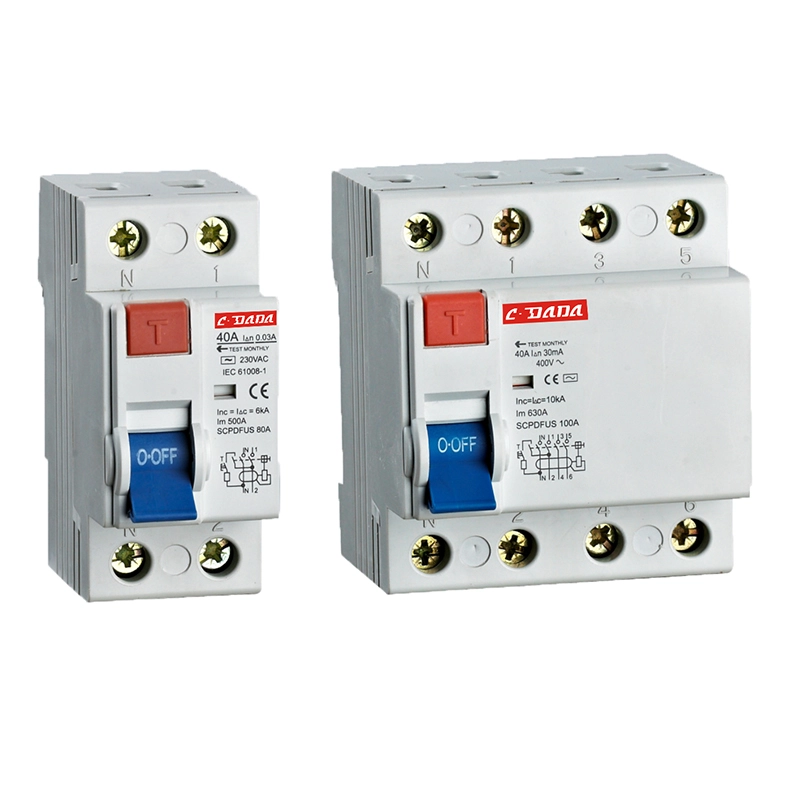

A Interruttore automatico della corrente residua(RCCB) è un dispositivo di sicurezza elettrica critico progettato per proteggere persone e proprietà da scosse elettriche, rischi di incendio e correnti di dispersione. Nei moderni sistemi elettrici, dove i carichi residenziali, commerciali e industriali sono sempre più complessi, gli RCCB svolgono un ruolo essenziale nel garantire una distribuzione sicura dell'energia. Questo articolo fornisce una guida completa per comprendere come funzionano gli RCCB, perché sono essenziali, come selezionare il modello giusto, pratiche di installazione comuni, suggerimenti per la manutenzione e applicazioni nel mondo reale. Aiuta inoltre i lettori a risolvere punti critici pratici come scatti fastidiosi, dimensionamento improprio e problemi di compatibilità del sistema.

Sommario

• 1. Introduzione all'interruttore differenziale
• 2. Come funziona un interruttore differenziale
• 3. Tipi di interruttori differenziali e loro differenze
• 4. Principali vantaggi e meccanismi di protezione
• 5. RCCB contro MCB contro RCBO
• 6. Come scegliere l'interruttore differenziale giusto
• 7. Linee guida e migliori pratiche per l'installazione
• 8. Problemi comuni e risoluzione dei problemi
• 9. Manutenzione e collaudo
• 10. Applicazioni in diversi settori
• 11. Standard di sicurezza e conformità
• 12. Domande frequenti
• 13. Conclusione

1. Introduzione all'interruttore differenziale

Un interruttore automatico per corrente residua (RCCB) è un dispositivo di protezione elettrica che disconnette un circuito ogni volta che rileva uno squilibrio tra le correnti attive e neutre. Questo squilibrio indica in genere una corrente di dispersione che scorre verso terra, che potrebbe essere pericolosa per l'uomo o potrebbe provocare incendi elettrici.

A differenza dei dispositivi di protezione standard, gli interruttori differenziali non proteggono da condizioni di sovraccarico o cortocircuito. Il loro ruolo principale è invece quello di garantire la sicurezza personale rilevando anche piccole correnti di dispersione, spesso fino a 30 mA.

2. Come funziona un interruttore differenziale

Il principio di funzionamento di un interruttore differenziale si basa sulla legge attuale di Kirchhoff, la quale afferma che la corrente che entra in un circuito deve essere uguale alla corrente che ne esce. Se c'è qualche differenza, indica una perdita.

All'interno dell'RCCB, un trasformatore di corrente monitora continuamente i conduttori sotto tensione e neutro. In condizioni normali i campi magnetici si annullano a vicenda. Tuttavia, quando si verifica una perdita, lo squilibrio attiva il meccanismo di sgancio.

• Condizione normale: corrente attiva = corrente neutra
• Condizione di guasto: corrente attiva ≠ corrente neutra
• Azione di intervento: il circuito si disconnette istantaneamente (millisecondi)

Questa risposta rapida è ciò che rende gli interruttori differenziali estremamente efficaci nel prevenire le scosse elettriche.

3. Tipi di interruttori differenziali e loro differenze

Applicazioni diverse richiedono tipi diversi di interruttori differenziali. Di seguito è riportata una ripartizione delle tipologie più comuni:

4. Principali vantaggi e meccanismi di protezione

Gli interruttori differenziali forniscono molteplici livelli di protezione che li rendono indispensabili nei moderni sistemi elettrici:

• Protezione contro le scosse elettriche:Previene incidenti mortali scollegando istantaneamente i circuiti difettosi.
• Prevenzione incendi:Arresta le correnti di dispersione che potrebbero surriscaldare il cablaggio.
• Protezione dell'attrezzatura:Riduce i danni causati dai guasti a terra.
• Alta sensibilità:Rileva perdite fino a 10–30 mA.
• Tempi di risposta rapidi:Scatta in pochi millisecondi.

Questi vantaggi rendono gli interruttori differenziali essenziali nelle infrastrutture elettriche sia residenziali che industriali.

5. RCCB contro MCB contro RCBO

Molti utenti confondono gli RCCB con gli MCB e gli RCBO. La tabella seguente chiarisce le differenze:

In molte installazioni, gli interruttori differenziali vengono utilizzati insieme agli interruttori automatici per ottenere una protezione completa.

6. Come scegliere l'interruttore differenziale giusto

La scelta del giusto interruttore differenziale è fondamentale per garantire la sicurezza e l'efficienza del sistema. Considera i seguenti fattori:

• Corrente nominale:Corrispondenza con il carico del sistema (ad esempio, 25 A, 40 A, 63 A).
• Livello di sensibilità:30 mA per protezione personale, 100 mA–300 mA per protezione antincendio.
• Numero di poli:2 poli per sistemi monofase, 4 poli per sistemi trifase.
• Selezione del tipo:AC, A o B a seconda delle caratteristiche del carico.
• Affidabilità del marchio:Scegli produttori certificati con comprovata esperienza in materia di sicurezza.

7. Linee guida e migliori pratiche per l'installazione

Una corretta installazione è essenziale per le prestazioni dell'RCCB. Un cablaggio errato può provocare interventi intempestivi o mancati interventi.

• Assicurarsi che la fase e il neutro siano collegati correttamente.
• Installare l'interruttore differenziale a monte dei circuiti finali.
• Evitare di mischiare i fili neutri tra i circuiti.
• Testare il dispositivo dopo l'installazione utilizzando il pulsante di prova.
• Seguire i codici e gli standard elettrici locali.

8. Problemi comuni e risoluzione dei problemi

Anche gli RCCB di alta qualità possono presentare problemi. Ecco i problemi e le soluzioni comuni:

• Scatti fastidiosi:Spesso causato da perdite da più dispositivi o da uno scarso isolamento.
• Mancato ripristino:Potrebbe indicare un guasto a terra persistente.
• Nessun viaggio durante il test:Il dispositivo potrebbe essere difettoso e richiedere la sostituzione.
• Surriscaldamento:Causato da collegamenti allentati o condizioni di sovraccarico.

9. Manutenzione e collaudo

La manutenzione regolare garantisce l'affidabilità a lungo termine degli interruttori differenziali:

• Premere il pulsante di prova mensilmente per verificare il funzionamento.
• Ispezionare annualmente i collegamenti elettrici.
• Sostituisci i dispositivi obsoleti ogni 8-10 anni.
• Monitorare eventuali segni di scolorimento o bruciore.

10. Applicazioni in diversi settori

Gli interruttori differenziali trovano largo impiego in diversi settori:

• Edifici residenziali:Cucine, bagni e circuiti esterni.
• Strutture commerciali:Uffici, centri commerciali e hotel.
• Impianti industriali:Pannelli di protezione e controllo dei macchinari.
• Assistenza sanitaria:Sistemi e laboratori critici di supporto vitale.
• Stazioni di ricarica per veicoli elettrici:Rilevamento perdite ad alta sensibilità.

11. Standard di sicurezza e conformità

Gli RCCB devono essere conformi agli standard di sicurezza internazionali per garantire affidabilità e prestazioni. Questi standard definiscono parametri come il tempo di intervento, la sensibilità alle perdite e i test di resistenza.

La conformità garantisce che il dispositivo funzioni in modo coerente in condizioni di guasto e soddisfi le aspettative di sicurezza globali.

12. Domande frequenti

Q1: Un interruttore differenziale protegge dai cortocircuiti?
No, protegge solo dalle dispersioni verso terra. Gli MCB sono necessari per la protezione da cortocircuito.

D2: Perché il mio RCCB scatta spesso?
Ciò potrebbe essere dovuto a apparecchi difettosi, problemi di isolamento o perdite cumulative.

Q3: L'RCCB può funzionare senza messa a terra?
Non è raccomandato. Una corretta messa a terra garantisce un funzionamento efficace.

Q4: Con quale frequenza devono essere testati gli RCCB?
Almeno una volta al mese utilizzando il pulsante di test integrato.

Q5: Qual è la durata di un interruttore differenziale?
Tipicamente 8-10 anni a seconda delle condizioni di utilizzo.

13. Conclusionee

Un interruttore differenziale è uno dei dispositivi di sicurezza più importanti in qualsiasi sistema elettrico. Fornisce una protezione salvavita rilevando le correnti di dispersione e disconnettendo i circuiti in pochi millisecondi. Sia che vengano utilizzati in abitazioni, fabbriche o edifici commerciali, gli interruttori differenziali riducono significativamente il rischio di scosse elettriche e di incendio.

La scelta del tipo giusto, l'installazione corretta e la manutenzione regolare garantiscono la sicurezza e la stabilità del sistema a lungo termine. Poiché la domanda elettrica continua a crescere, gli RCCB rimangono una componente fondamentale dei moderni sistemi di distribuzione dell'energia.
