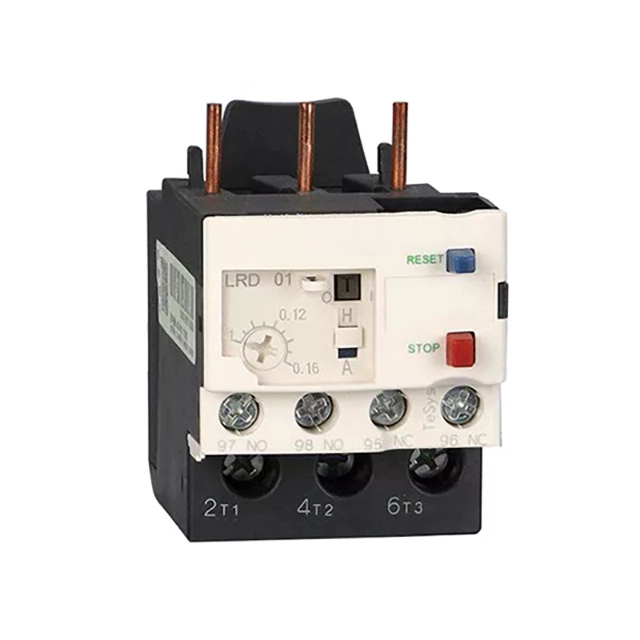

Relè di sovraccarico termico LRD

Proteggi i tuoi motori da danni costosi con il relè di sovraccarico termico CDADA LRD, siamo un fornitore professionale in grado di offrire prodotti per la protezione affidabile e intelligente dei motori in applicazioni industriali e commerciali. Progettato per funzionare perfettamente con i contattori CDADA serie D (D09–D95), il relè LRD fornisce una difesa completa contro:

● Sovraccarichi

● Mancanza di fase (perdita di fase)

● Tempi di avvio eccessivamente lunghi

● Stallo prolungato del rotore

Con un intervallo di corrente regolabile da 0,1 A a 104 A, opzioni di ripristino manuale o automatico e un pulsante di test integrato per la verifica del circuito e la simulazione di intervento, la serie LRD garantisce sicurezza e facilità di manutenzione. L'indicatore di scatto offre uno stato visivo chiaro, mentre il coperchio sigillato impedisce modifiche non autorizzate delle impostazioni, ideale per ambienti difficili o regolamentati. Certificato per l'uso globale e compatibile con i contattori standard montati su guida DIN, il relè termico LRD di CDADA è la scelta intelligente per i gruppi completi di avviatori motore.

Specifiche chiave

Serie: Relè di sovraccarico termico LRD

Marca: CDADA | Produttore: Shanghai DADA Electric CO.,LTD

Compatibilità: coppie con contattori D09–D95 (serie LC1-D)

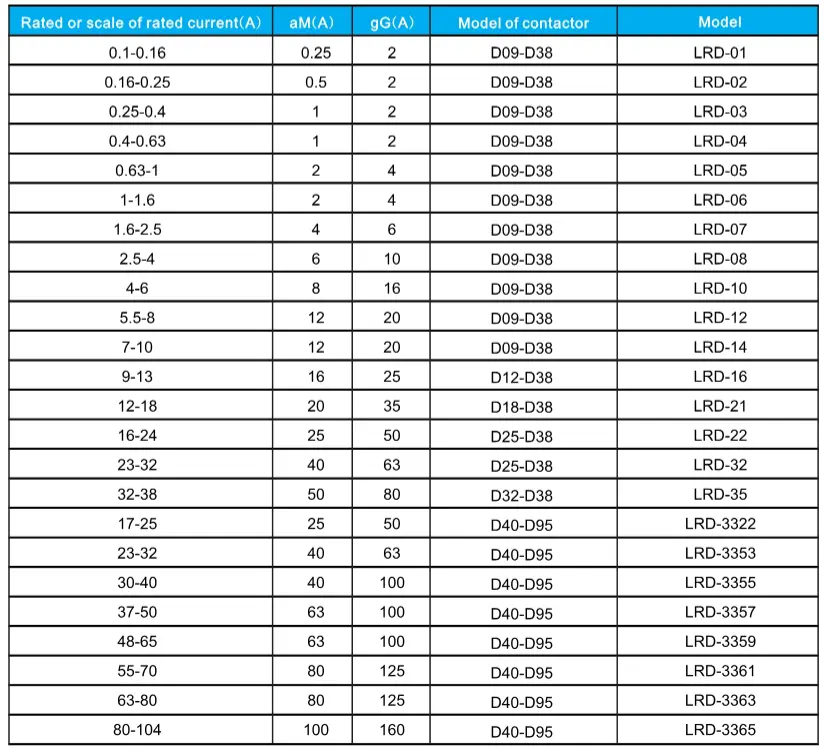

Intervallo di corrente nominale: 0,1 A – 104 A (diversi modelli disponibili)

Poli: 3 poli (monitora lo squilibrio in tutte le fasi)

Funzioni di protezione:

★ Sovraccarico termico

★ Rilevamento della mancanza di fase

★ Monitoraggio del tempo di avvio lungo

★ Protezione dallo stallo del rotore

Modalità di ripristino: manuale o automatica (selettore)

Pulsante di test: simula lo scatto: attiva i contatti ausiliari sia NO che NC

Pulsante di arresto: apre solo il contatto NC (per la segnalazione di arresto di emergenza)

Indicatore di sgancio: il flag visivo mostra lo stato di sgancio

Blocco delle impostazioni: il coperchio può essere sigillato per evitare manomissioni

Contatti ausiliari: standard 1NO + 1NC (per circuiti di allarme, PLC o interblocco)

Montaggio: si monta direttamente su contattori CDADA compatibili (design a scatto)

Certificazione: Conforme alla norma IEC 60947-4-1 (documentazione CE disponibile)

Perché scegliere il relè di sovraccarico termico CDADA LRD?

★  Protezione completa del motore

Va oltre il sovraccarico di base: rileva la perdita di fase, gli avviamenti prolungati e gli stalli che possono distruggere silenziosamente i motori.

★ Integrazione perfetta dei contattori

Il design a scatto si adatta perfettamente ai contattori CDADA D09–D95, senza bisogno di staffe o adattatori.

★ Funzionalità di facile manutenzione

★ Il pulsante TEST verifica il circuito di controllo senza spegnere e riaccendere

★ Il chiaro indicatore di viaggio accelera la risoluzione dei problemi

★ La copertura sigillabile soddisfa i requisiti di audit di sicurezza

★  Operazioni flessibili

Scegli il ripristino manuale (per sistemi critici per la sicurezza) o il ripristino automatico (per apparecchiature non presidiate).

★ Compatibilità globale

L'ampia gamma attuale copre le piccole pompe fino ai grandi motori industriali, ideali per gli OEM che esportano in tutto il mondo.

★ Sicurezza economicamente vantaggiosa

Previene il surriscaldamento del motore, riduce i tempi di fermo ed evita costose riparazioni: ROI in poche settimane.

★ Sollecitiamo attivamente il feedback dei clienti e del mercato, conduciamo regolari audit interni, investiamo nella formazione del personale e in nuove tecnologie e confrontiamo le migliori pratiche del settore.

★ I nostri prezzi sono competitivi. Non ci posizioniamo come i più economici, ma come quelli che offrono il miglior rapporto qualità-prezzo: qualità superiore, certificazione completa e un forte supporto di servizio rispetto a molti produttori più piccoli.

Applicazioni tipiche

Gruppi di avviamento motore: abbinati a contattori per pompe, ventilatori, compressori

Sistemi di trasporto: protegge dagli stalli causati dagli inceppamenti

Unità HVAC: proteggono i refrigeratori e i ventilatori dagli squilibri di fase

Macchine Agricole: Pompe per l'irrigazione in zone rurali con griglie instabili

Pannelli di controllo OEM: compatti, affidabili e facili da cablare

Domande frequenti (FAQ)

Q1: Qual è la differenza tra un relè di sovraccarico termico e un MPCB?

A1:

● MPCB (ad esempio GV2/GV3): combina cortocircuito + sovraccarico + isolamento in un unico dispositivo.

● Relè termico (LRD): fornisce solo protezione da sovraccarico e perdita di fase e deve essere utilizzato con un contattore e un fusibile/MCB per una protezione completa.

→ LRD è più preciso per i guasti specifici del motore e spesso riduce i costi nelle grandi installazioni.

Q2: Posso utilizzare LRD con contattori non CDADA?

R2: LRD è ottimizzato per la serie CDADA D (D09–D95). Sebbene l'adattamento meccanico possa variare, si consiglia di utilizzare coppie contattore-relè CDADA per prestazioni garantite e supporto in garanzia.

Q3: Come funziona la protezione da mancanza di fase?

A3: Se una fase viene persa, le restanti due fasi assorbono una corrente maggiore, causando un riscaldamento non uniforme delle strisce bimetalliche. L'LRD rileva questo squilibrio e interviene in pochi secondi, prevenendo danni monofase.

Q4: Qual è lo scopo del pulsante "Stop" rispetto al pulsante "Reset"?

A4:

● Pulsante Stop: apre temporaneamente il contatto NC (ad esempio, per la segnalazione di emergenza) e non ripristina il relè.

● Pulsante Reset: riporta il relè allo stato pronto dopo uno scatto (funziona solo quando il guasto viene eliminato).

Q5: Perché scegliere CDADA LRD rispetto ad altri marchi?

A5: CDADA offre:

● Vero meccanismo differenziale termico (non imitazione elettronica)

● Piena compatibilità con i contattori della serie D: plug-and-play

● Impostazioni sigillabili per la conformità (ad es. ISO, audit di sicurezza)

● Pulsanti Test e arresto per una diagnostica avanzata

● Prezzi competitivi con qualità conforme CE
