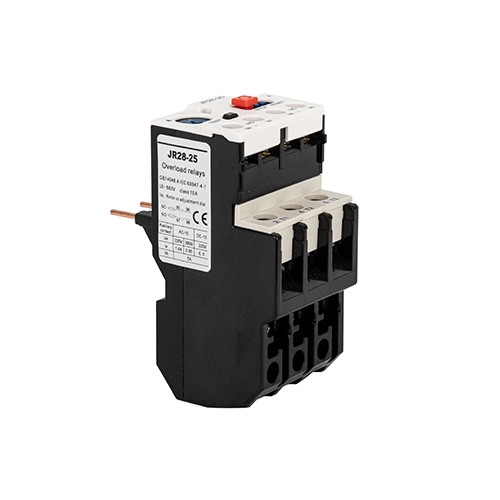

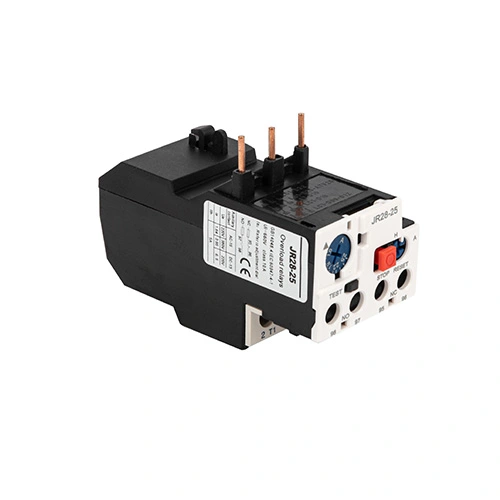

Relè di sovraccarico termico JR28

Proteggi i tuoi motori con il relè termico di sovraccarico JR28, una soluzione di protezione robusta e intelligente sviluppata da CDADA, un produttore affidabile in Cina. Progettato per una perfetta integrazione con i contattori CDADA serie D (da D9 a D150), il relè JR28 fornisce una difesa completa contro:

● Sovraccarichi

● Mancanza di fase (perdita di una fase)

● Tempi di avviamento del motore eccessivamente lunghi

● Stallo prolungato del rotore

Con un ampio intervallo di corrente regolabile da 0,1 A fino a 140 A, la serie JR28 copre applicazioni dai piccoli ventilatori alle grandi pompe e compressori industriali. È dotato di un pulsante di test per la verifica del circuito di controllo, un chiaro indicatore di intervento, selezione del ripristino manuale o automatico e un coperchio sigillabile per impedire regolazioni non autorizzate. Costruito sulla comprovata tecnologia termica bimetallica e conforme alla norma IEC 60947-4-1, CDADA JR28 garantisce una protezione del motore affidabile e di facile manutenzione in ambienti esigenti in tutto il mondo.

Specifiche chiave

Serie: Relè di sovraccarico termico JR28

Marca: CDADA | Produttore: Shanghai DADA Electric CO.,LTD

Compatibilità: progettato per contattori D9, D12, D18... fino a D150 (serie LC1-D/F)

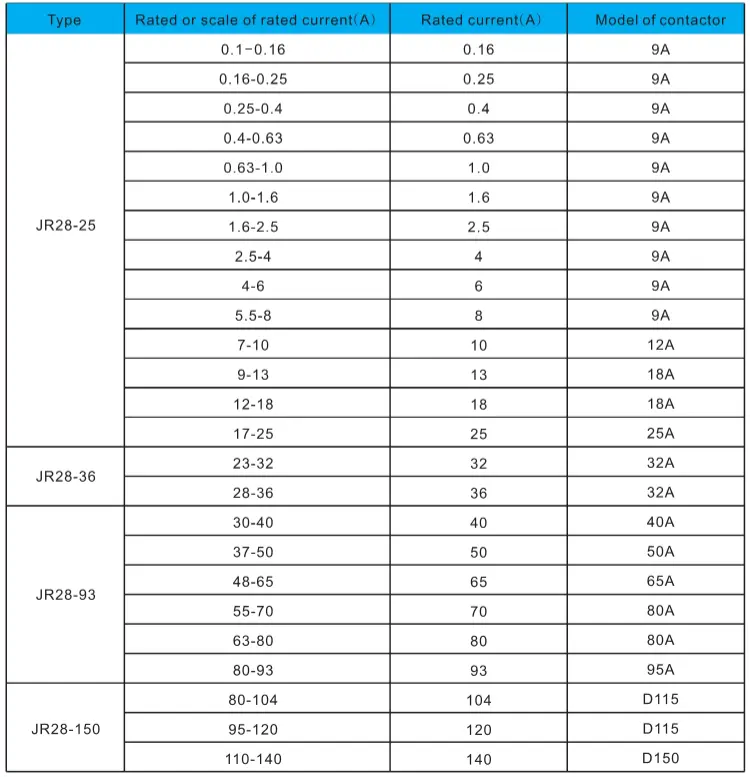

Intervallo di corrente nominale: 0,1 A – 140 A (modelli multipli: JR28-25, JR28-36, JR28-93, JR28-150, ecc.)

Poli: 3 poli (monitora lo squilibrio in tutte le fasi)

Funzioni di protezione:

★ Sovraccarico termico

★ Rilevamento della mancanza di fase

★ Monitoraggio del tempo di avvio lungo

★ Protezione dallo stallo del rotore

Modalità di ripristino: manuale o automatica (tramite selettore)

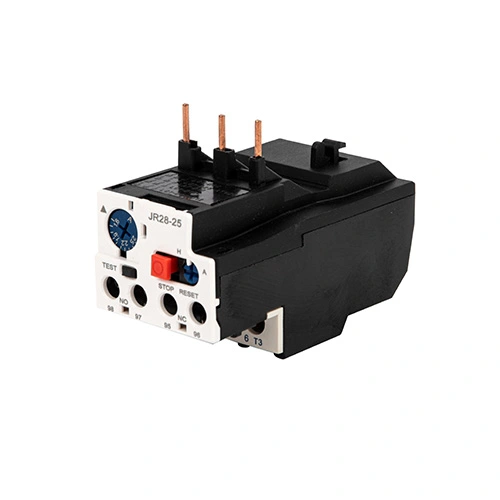

Pulsante di test: simula lo scatto: attiva i contatti ausiliari sia NO che NC

Pulsante di arresto: apre solo il contatto NC (per segnalazione di emergenza)

Indicatore di sgancio: il flag visivo mostra lo stato di sgancio

Blocco impostazione: il coperchio può essere sigillato per un funzionamento a prova di manomissione

Contatti ausiliari: standard 1NO + 1NC (per allarmi, feedback PLC o interblocchi)

Montaggio: design a scatto direttamente su contattori CDADA compatibili

Certificazione: Conforme alla norma IEC/EN 60947-4-1 (documentazione CE disponibile)

Perché scegliere il relè di sovraccarico termico CDADA JR28?

★  Ampia copertura di corrente

Da 0,1 A a 140 A: supporta qualsiasi cosa, dai motori HP frazionari agli azionamenti industriali da 110 kW+.

★ Piena compatibilità con i contattori serie D

Progettato per adattarsi a D9 fino a D150: garantisce un perfetto coordinamento meccanico e termico.

★ Funzionalità diagnostiche avanzate

★ Il pulsante TEST verifica il cablaggio di controllo senza interruzioni di alimentazione

★ Il pulsante STOP abilita la segnalazione esterna

★ L'indicatore di viaggio accelera la risoluzione dei problemi

★ Affidabilità di livello industriale

Vero meccanismo termico bimetallico (non elettronico): immune alle interferenze elettromagnetiche, ai picchi di tensione e ai guasti del software.

★ Predisposizione per sicurezza e conformità

La copertura sigillabile soddisfa i requisiti ISO, CE e di audit di fabbrica per le impostazioni bloccate.

★ Protezione economicamente vantaggiosa

Previene il surriscaldamento del motore, riduce i tempi di fermo e prolunga la vita delle apparecchiature: ideale per OEM e integratori di sistemi.

★ I dettagli dell'imballaggio variano in base al prodotto. Forniamo queste informazioni nei nostri preventivi e nelle liste di imballaggio. I cartoni standard per l'esportazione sono progettati per una pallettizzazione e un caricamento dei container ottimali.

Applicazioni tipiche

★ Gruppi di avviamento motore: abbinati a contattori per pompe, ventilatori, trasportatori

★ Sistemi HVAC: refrigeratori, torri di raffreddamento, unità di trattamento dell'aria

★ Acqua e acque reflue: pompe sommergibili e centrifughe

★ Produzione: Miscelatori, estrusori, linee di confezionamento

★ Estrazione mineraria e costruzioni: frantoi, montacarichi, ventilatori

Domande frequenti

Q1: Qual è la differenza tra le serie JR28 e LRD?

A1: Entrambi sono relè di sovraccarico termico di CDADA. La serie JR28 supporta correnti più elevate (fino a 140 A) ed è progettata per contattori più grandi (fino a D150), mentre LRD copre generalmente gamme inferiori (fino a ～ 104 A). Dal punto di vista funzionale, offrono una protezione simile, ma JR28 è ottimizzato per l'uso industriale pesante.

Q2: Posso utilizzare il relè termico di sovraccarico JR28 con contattori non CDADA?

R2: Sebbene possibile in alcuni casi, le prestazioni ottimali e il supporto in garanzia richiedono l'abbinamento con i contattori CDADA serie D (D9–D150). L'adattamento meccanico, la dissipazione del calore e le curve di coordinazione sono convalidate come sistema.

Q3: Come funziona la protezione da mancanza di fase in JR28?

A3: Se una fase viene persa, i restanti due conduttori trasportano corrente sbilanciata, provocando un riscaldamento asimmetrico nelle strisce bimetalliche. Il JR28 rileva questo squilibrio e scatta più velocemente che in caso di sovraccarico normale, prevenendo danni agli avvolgimenti del motore.

Q4: Il ripristino manuale è più sicuro del ripristino automatico?

R4: Sì, per i sistemi critici. Il ripristino manuale obbliga l'operatore a ispezionare ed eliminare l'errore prima del riavvio. Il ripristino automatico è adatto per apparecchiature non presidiate o remote in cui viene data priorità alla continuità (ad esempio, pompe di raffreddamento).

Q5: Perché scegliere CDADA JR28 rispetto ai marchi globali?

A5: CDADA offre:

● Vero meccanismo differenziale termico con elevata precisione

● Piena compatibilità con i contattori D9–D150: affidabilità plug-and-play

● Funzioni di test, arresto, ripristino e sigillatura in un'unica unità compatta

● Prezzi competitivi con qualità conforme CE

● Supporto tecnico rapido e documentazione in inglese per clienti globali
