Interruttore magnetotermico regolabile

L'MCCB regolabile magnetico termico serie CDADA DAM1, progettato da Shanghai DADA Electric, un fornitore affidabile, offre protezione da sovraccarico e cortocircuito completamente personalizzabile per applicazioni impegnative a bassa tensione. Con potenza nominale fino a 1.600 A a 400 V/415 V, questo interruttore 3P/4P è dotato di regolazione indipendente delle soglie di intervento termico (70–100% In) e magnetico (5–10×In), consentendo un coordinamento ottimale in sistemi di distribuzione complessi.

Certificato CE, CB, ASTA, KEMA, SEMKO e RoHS, soddisfa gli standard ambientali e di sicurezza globali, rendendolo ideale per OEM, appaltatori e integratori di sistema in tutto il mondo.

Vantaggi

★ Ampia gamma: da 160 A a 1600 A (AC)

★ Dimensioni compatte

★ Impostazione termica regolabile (70-100%)In.

★ Impostazione magnetica regolabile (5-10 volte)In.

★ Premere per attivare il pulsante di sgancio.

★ Contatti principali e d'arco separati

★ Ampia gamma di accessori.

Specifiche chiave

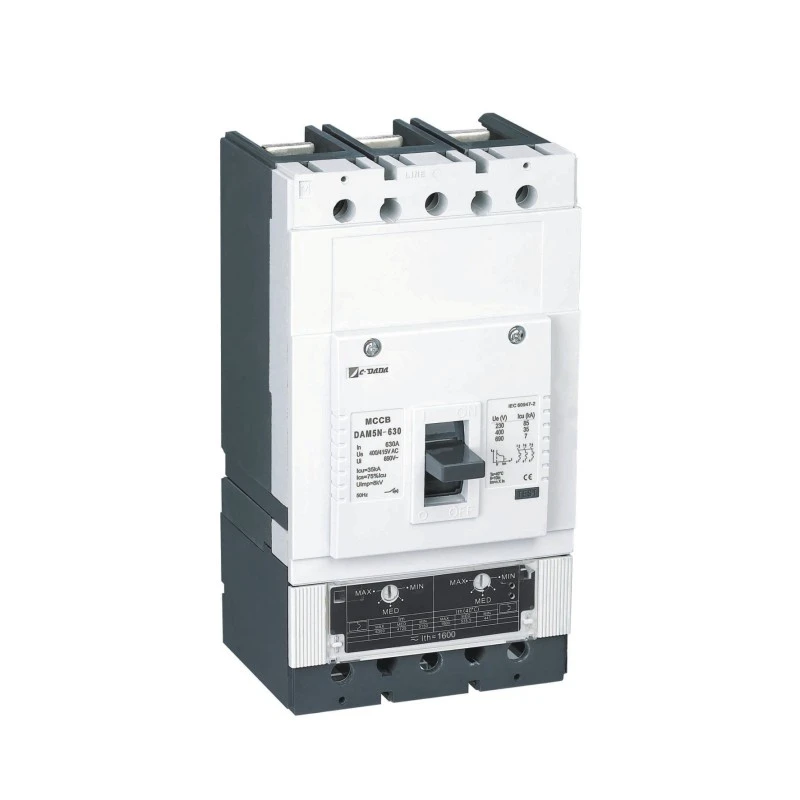

Modello: Serie DAM1 – MCCB regolabile magnetotermico

Tipo: interruttore automatico scatolato (MCCB)

Poli: 3P / 4P

Tensione nominale (Ue): 400 V/415 V CA

Intervallo di corrente nominale: 160 A – 1600 A

Regolazione termica: 70% – 100% di In (protezione da sovraccarico)

Regolazione magnetica: 5× – 10× In (intervento istantaneo in cortocircuito)

Certificazioni: CE, CB, ASTA, KEMA, SEMKO, RoHS

● Icu: test O-t-CO (O: manovra di apertura, CO: manovra di chiusura-apertura, t: durata di attesa)

● Ics:Test O-t-CO-t-CO(O:manovra apre,CO:manovra Chiude-Apre,t:durata attesa)

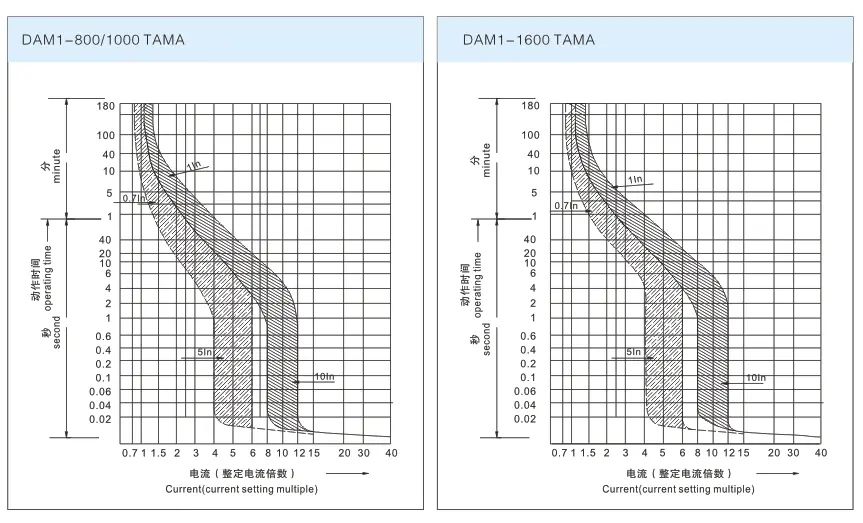

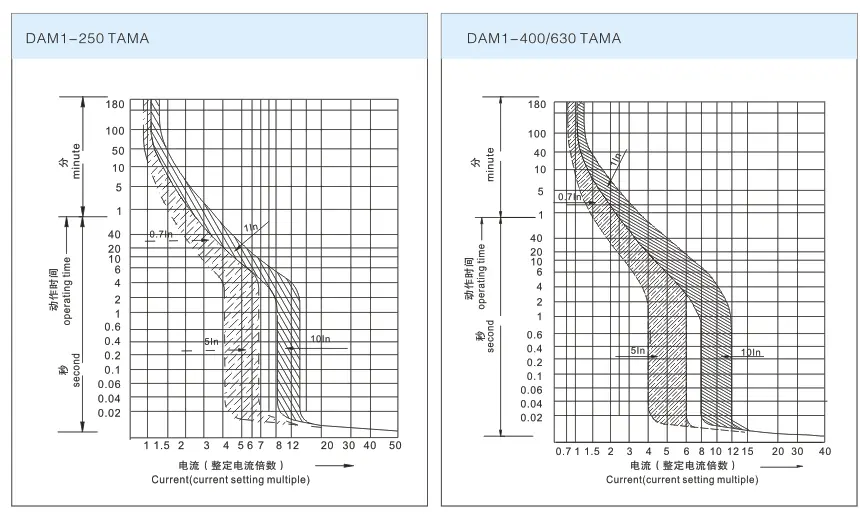

Curva caratteristica per MCCB TAMA.

Perché scegliere CDADA?

★ Ingegneria di precisione
A differenza degli MCCB standard con curve di intervento fisse, il design termomagnetico regolabile di CDADA consente ai progettisti di ottimizzare la protezione per adattarla ai valori nominali dei cavi e delle apparecchiature a valle, riducendo i fastidiosi interventi e migliorando la selettività del sistema.

★ Conformità globale, supporto locale
Con le certificazioni ASTA (Regno Unito), KEMA (Paesi Bassi), CE (UE), CB (globale) e RoHS, i prodotti CDADA sono accettati in oltre 60 paesi, supportati dal supporto tecnico reattivo di Shanghai.

★ Buon vantaggio materiale

Abbiamo un rigoroso sistema di gestione dei fornitori e delle materie prime. Di solito scegliamo materiali della migliore qualità per gli interruttori automatici.

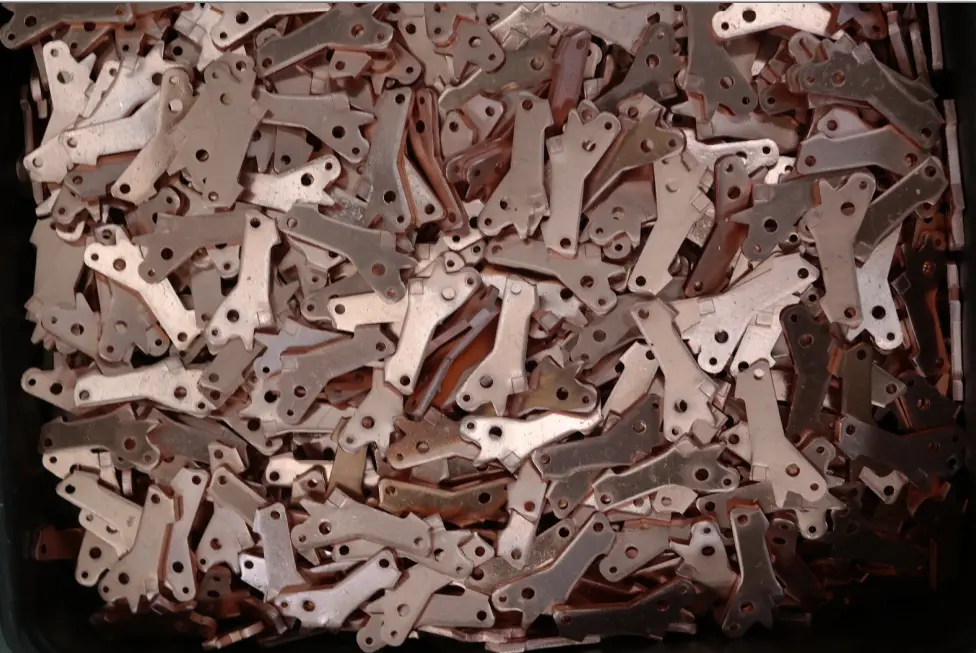

1) Rame utilizzato T2>99,9%,

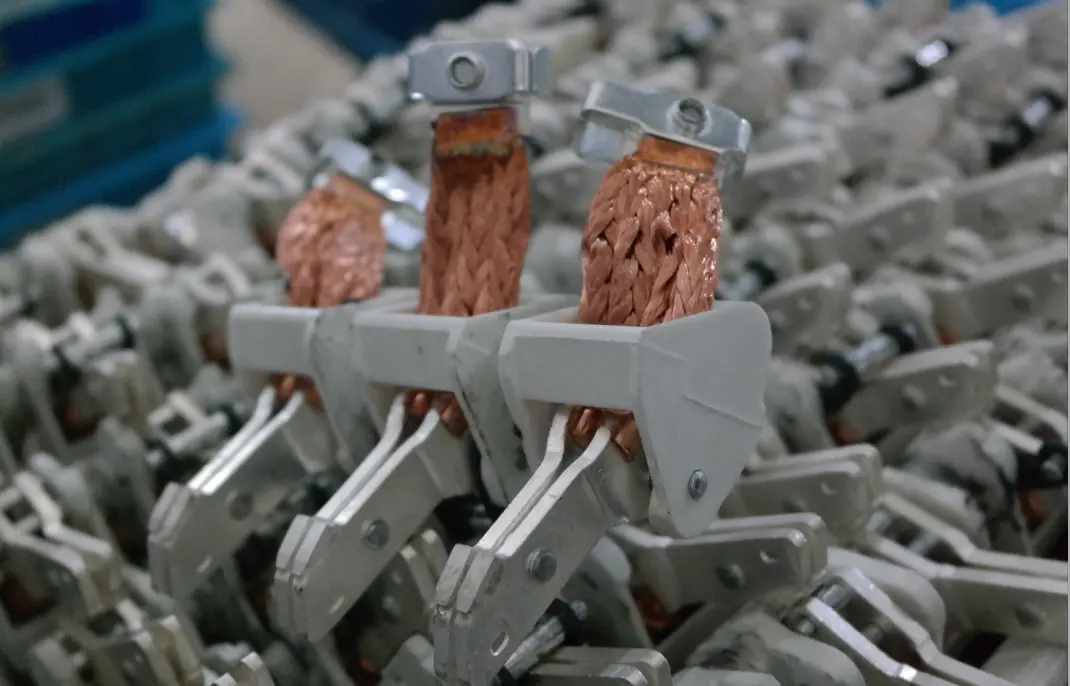

2) Contatto in argento (punto mobile: 50%, punto stazionario: 85%),

3) L'albero centrale utilizzava BMC-1 ((fibra di vetro: 25%, resina più alta, intensità più alta).

4) Copertura e corpo BMC (fibra di vetro: 22%, resina più alta, intensità più elevata)

★ Compatibile con OEM e retrofit
Le dimensioni compatte consentono la sostituzione diretta degli interruttori più vecchi senza riprogettazione del pannello. Gli accessori modulari semplificano gli aggiornamenti futuri.

✅ Protezione conveniente
La possibilità di regolazione elimina la necessità di immagazzinare più interruttori con potenza fissa: un'unità CDADA DAM1 copre più scenari di carico.

Applicazioni tipiche

★ Centri di controllo motori industriali (MCC): adattano la corrente di avviamento del motore senza intervenire

★ Pannelli PDU per data center: coordinati con i profili di carico IT

★ Sistemi di energia rinnovabile – Adattarsi alle variabili condizioni di produzione solare/eolica

★ Piattaforme marine e offshore: funzionamento affidabile in ambienti difficili

★ Sottostazioni per edifici commerciali: ottimizza la protezione per HVAC, ascensori e illuminazione

Domande frequenti (FAQ)

Q1: Cosa significa "magnetotermico regolabile" nell'MCCB DAM1?

A1: Significa che sia la soglia di intervento per sovraccarico (termica) che quella per cortocircuito (magnetica) possono essere regolate manualmente:

● Termico: 70%–100% della corrente nominale (In)

● Magnetico: da 5 a 10 volte In Ciò consente curve di protezione personalizzate per la vostra applicazione specifica.

D2: L'MCCB termomagnetico da 250 A è disponibile nella configurazione 3P?

R2: Sì, tutti i modelli regolabili DAM1 da 160 A a 1600 A sono disponibili nelle versioni 3P e 4P.

Q3: Come posso regolare le impostazioni del viaggio?

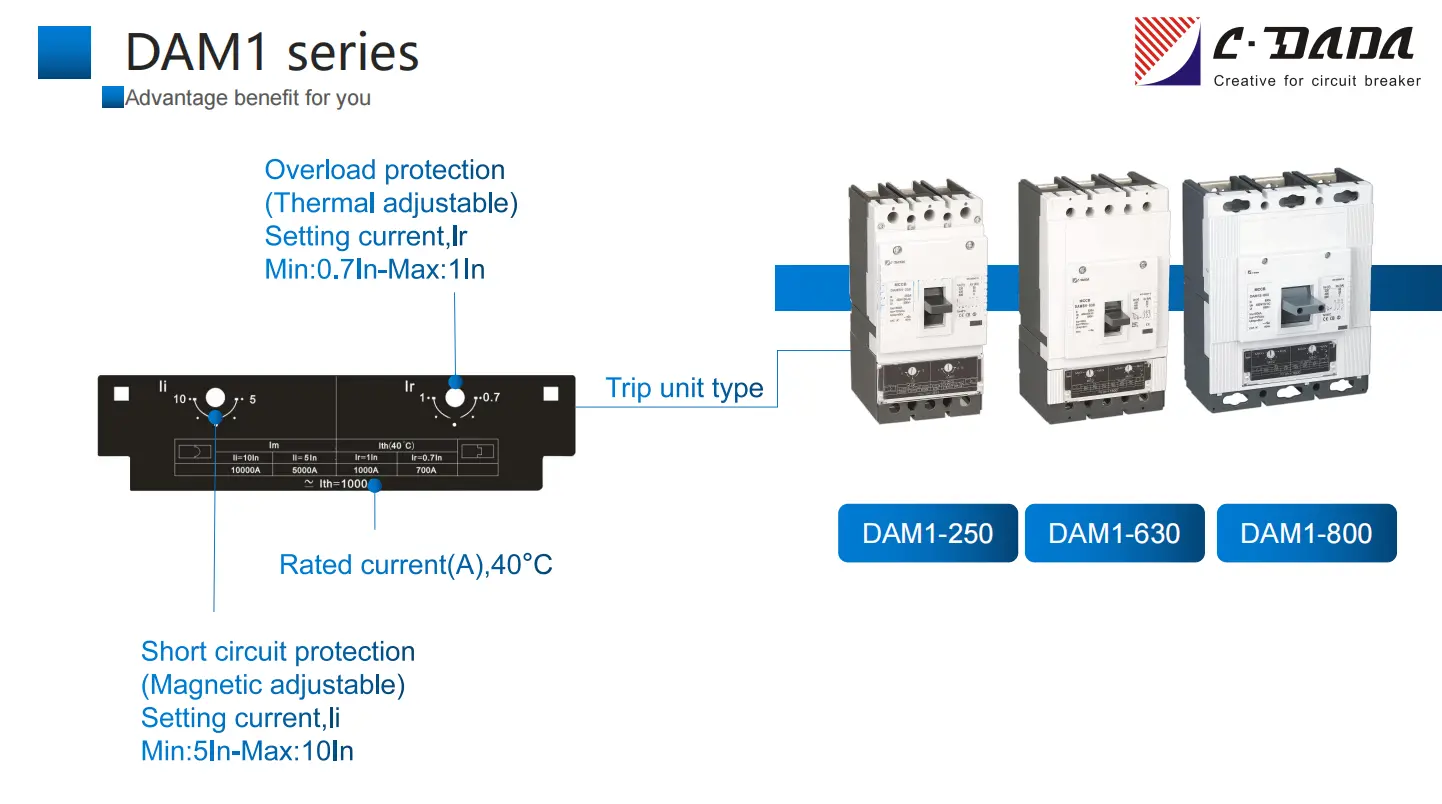

R3: Utilizzare i due quadranti esterni o gli slot per viti sul pannello anteriore: uno per il termico (etichettato "Ir"), uno per il magnetico (etichettato "Im"). Non è necessario lo smontaggio.

Q4: Posso testare l'interruttore senza creare un vero guasto?

R4: Sì: il pulsante push-to-trip integrato simula una condizione di sgancio per la verifica funzionale durante la manutenzione.

Q5: Perché scegliere CDADA rispetto ad altri marchi MCCB cinesi?

A5: CDADA si distingue per:

● Vera doppia regolazione (molti concorrenti offrono solo la regolazione termica)

● Certificazioni internazionali (non solo CCC)

● Controllo qualità costante (fabbrica certificata ISO 9001)

● Documentazione tecnica in inglese per progetti globali
