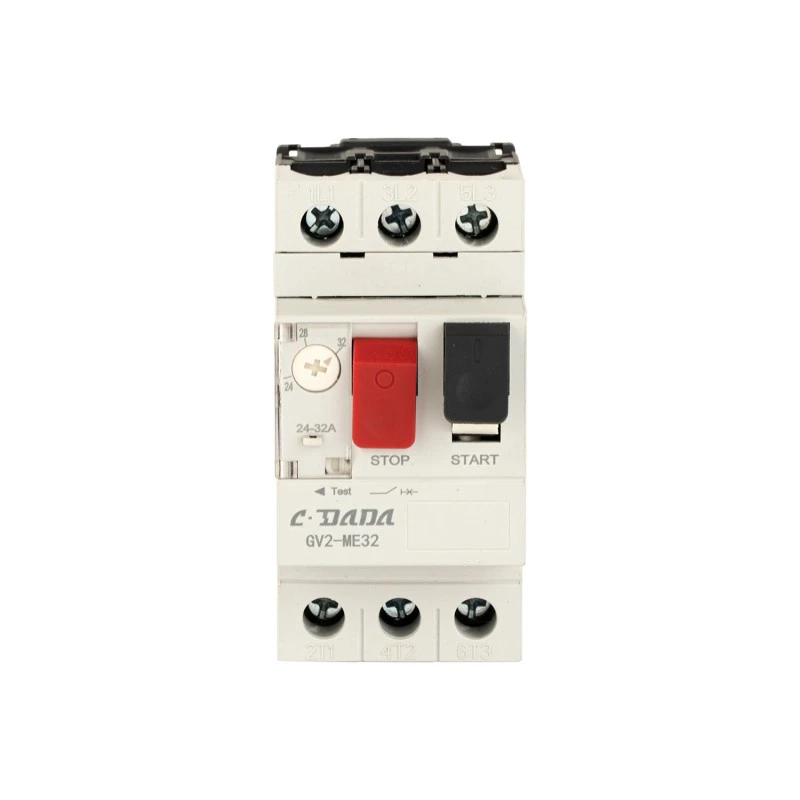

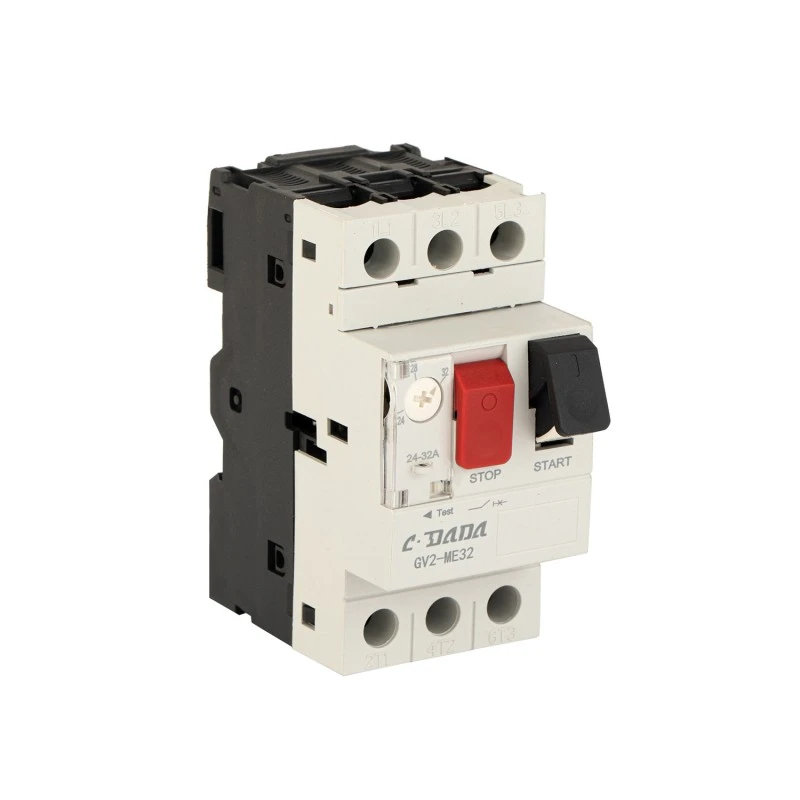

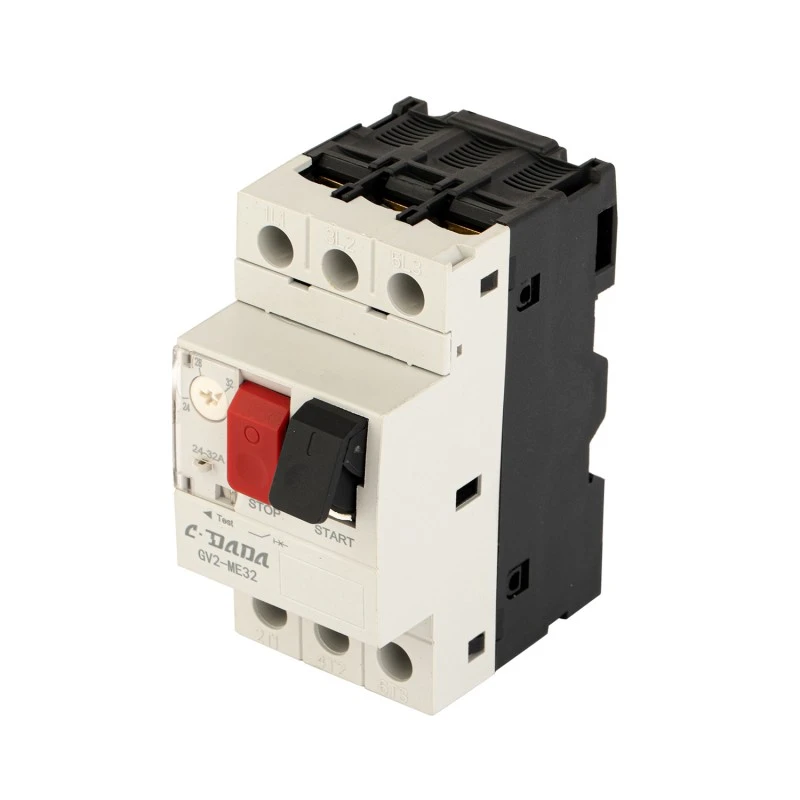

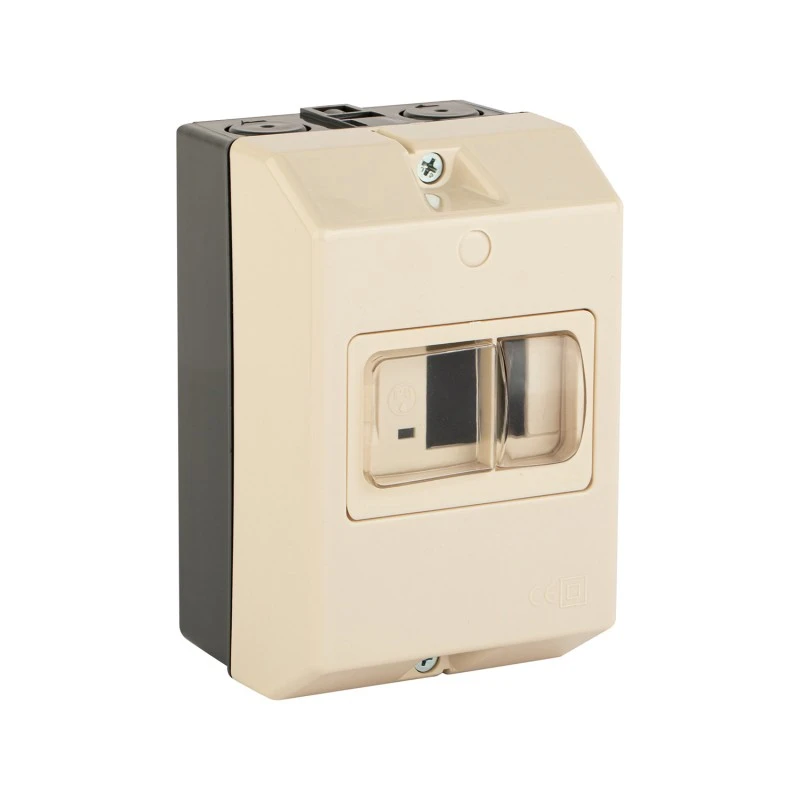

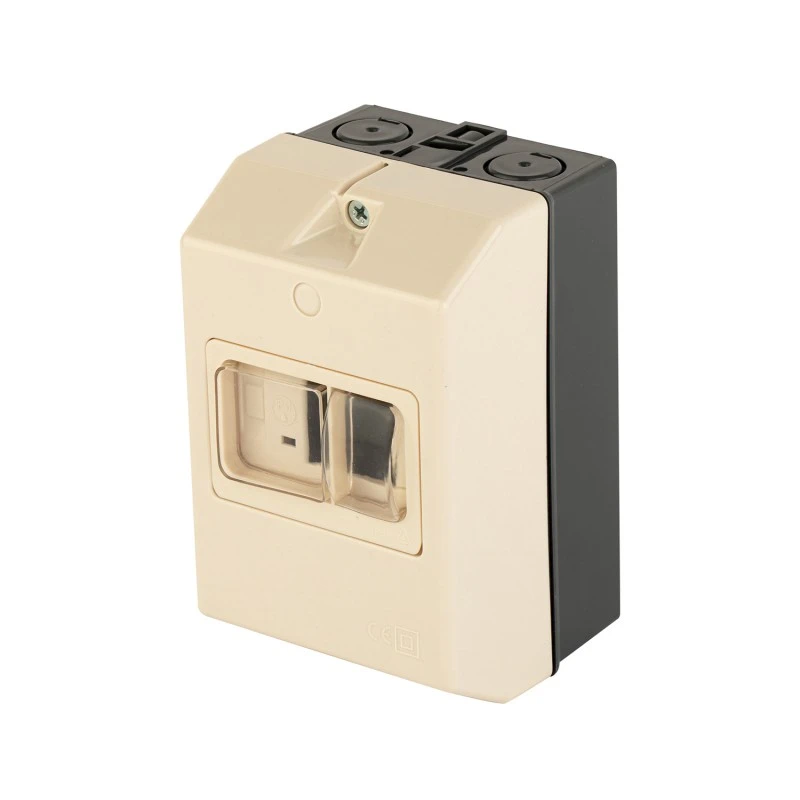

Interruttore automatico di protezione motore GV2 2P

Semplifica la protezione del motore con l'interruttore automatico di protezione motore CDADA GV2 2P (MPCB), una soluzione compatta e ad alta precisione progettata da Shanghai DADA Electric CO., LTD. utilizzando una piattaforma tecnologica di nuova generazione e una produzione completamente automatizzata. Progettato per circuiti motore monofase o bifase, GV2 2P integra funzioni di sovraccarico, cortocircuito, perdita di fase (per applicazioni trifase se utilizzato in set) e isolamento in un unico dispositivo montato su guida DIN.

Con un intervallo di impostazione regolabile da 0,1 A a 32 A, compensazione termica per le variazioni della temperatura ambiente e una tensione di isolamento nominale di 690 V, garantisce una protezione affidabile per piccoli motori in pompe, ventilatori, compressori, trasportatori e sistemi HVAC. Certificato secondo gli standard CE, con 110.000 operazioni meccaniche ed elettriche e dotato di accessori opzionali come contatti ausiliari, sganciatore e sganciatore di minima tensione, CDADA GV2 MPCB offre prestazioni di livello industriale in un formato a 2 poli salvaspazio.

Specifiche chiave

Serie di modelli: GV2 2P MPCB

Marca: CDADA | Produttore: Shanghai DADA Electric CO.,LTD

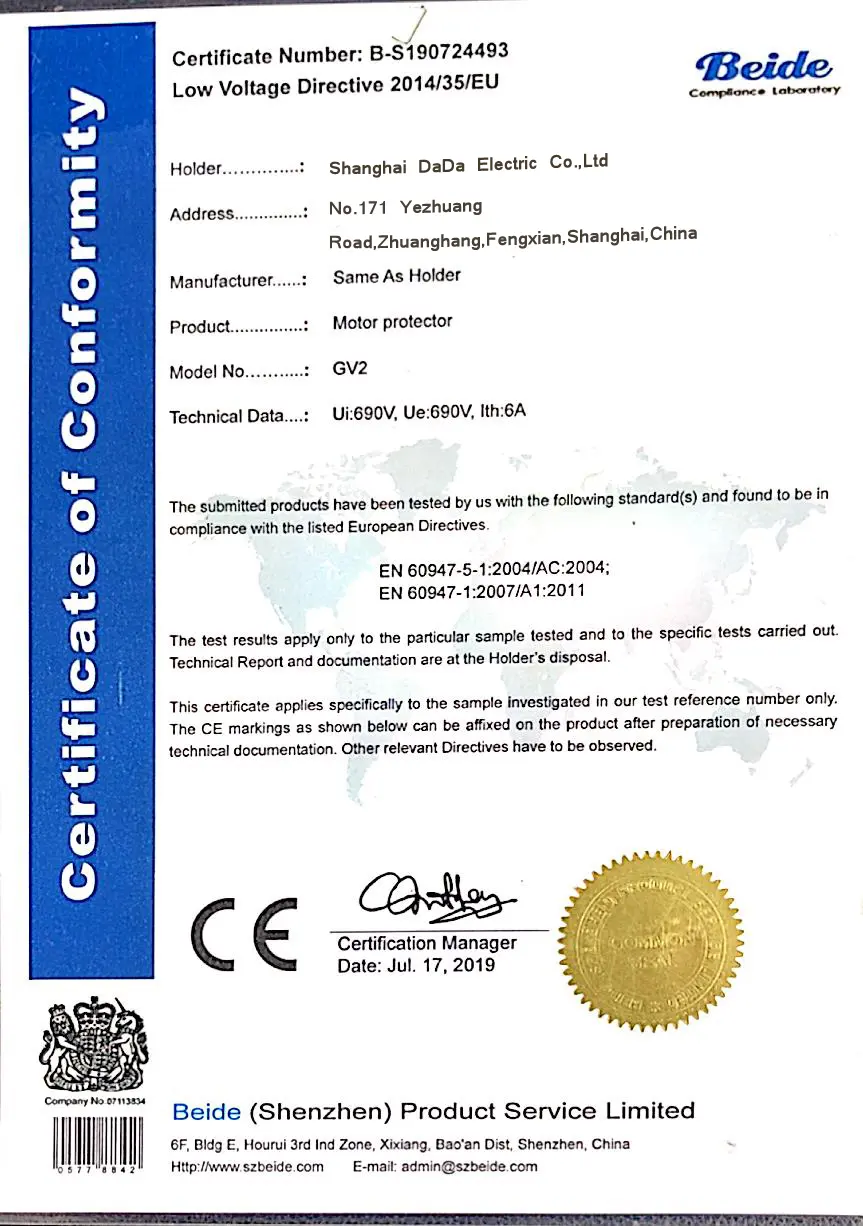

Certificazione: CE

Poli: 2P (ideale per motori monofase o come parte di un set di protezione trifase)

Impostazione dell'intervallo di corrente: 0,1 A – 32 A (regolabile tramite quadrante)

Potenza nominale del telaio: 32 A

Tensione operativa nominale: 690 V CA

Tensione di isolamento nominale (Ui): 690 V

Tensione di resistenza all'impulso (Uimp): 6000 V

Frequenza operativa: 50/60Hz

Classe di intervento: 10 A (standard per motori generici)

Funzioni di protezione:

★ Protezione da sovraccarico termico

★ Protezione da cortocircuito

★ Protezione perdita di fase* (*se utilizzato in configurazione a 3 poli o set coordinato)

★  Funzione di isolamento (interruzione visibile)

★ Compensazione della temperatura integrata

Vita meccanica: 110.000 operazioni

Durata elettrica (AC-3, 400 V): 110.000 operazioni

Coppia di serraggio: 1,7 N·m

Tipo di funzionamento: pulsante ON/OFF con indicatore di viaggio chiaro

Montaggio: guida DIN da 35 mm

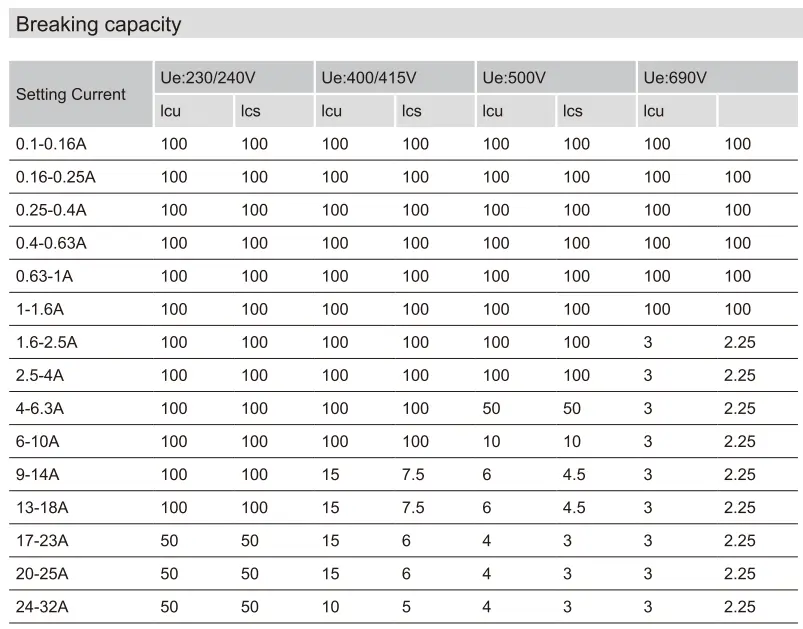

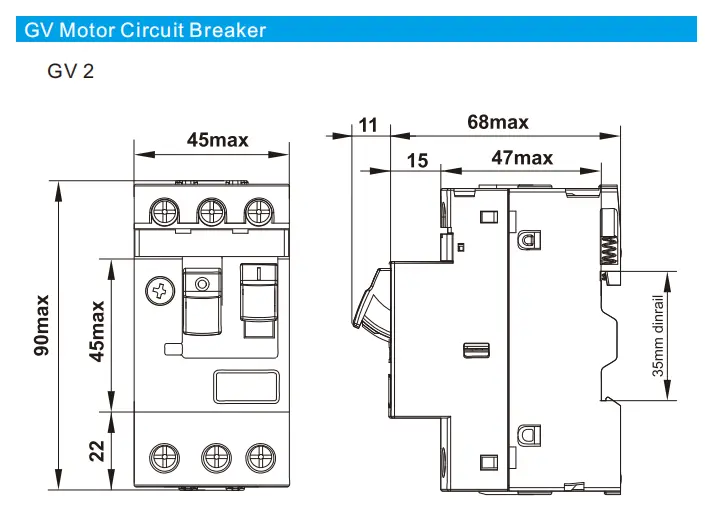

Scheda Tecnica

Perché scegliere l'interruttore automatico di protezione motore CDADA GV2 2P?

★ Protezione motore tutto in uno

Combina interruttore automatico + relè di sovraccarico termico + isolatore: elimina la necessità di componenti separati.

★ Precisione e stabilità

Il meccanismo con compensazione della temperatura garantisce interventi costanti indipendentemente dai cambiamenti ambientali (ad esempio, officine calde o scantinati freddi).

★ Elevata durata

110.000 cicli meccanici/elettrici, superando molti concorrenti in termini di affidabilità a lungo termine.

★ Design 2P salvaspazio

Ideale per pannelli di controllo compatti, macchinari OEM e progetti di retrofit in cui lo spazio disponibile sul pannello è limitato.

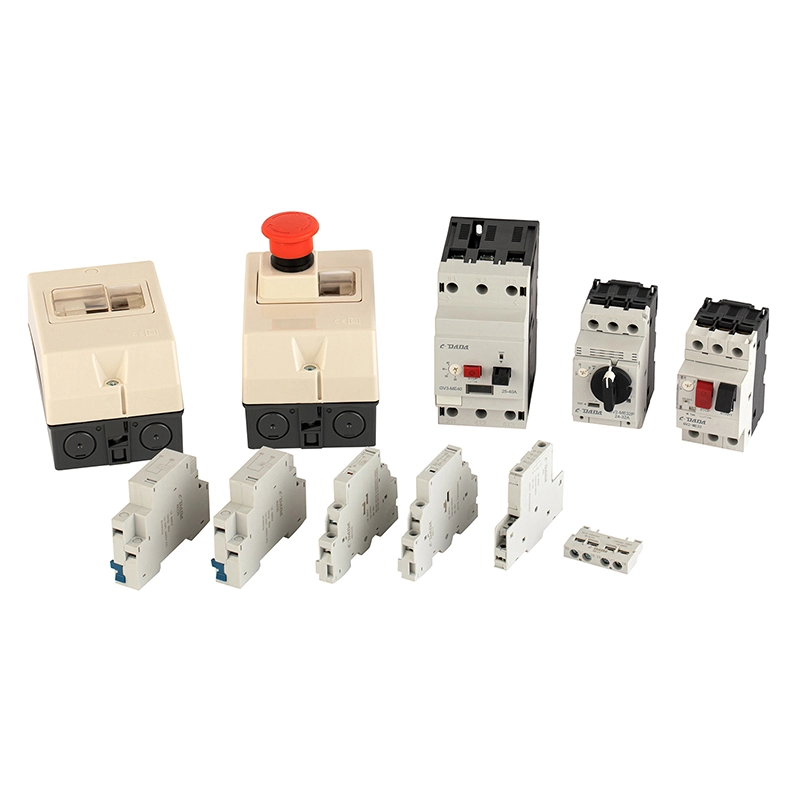

★ Ecosistema completo di accessori

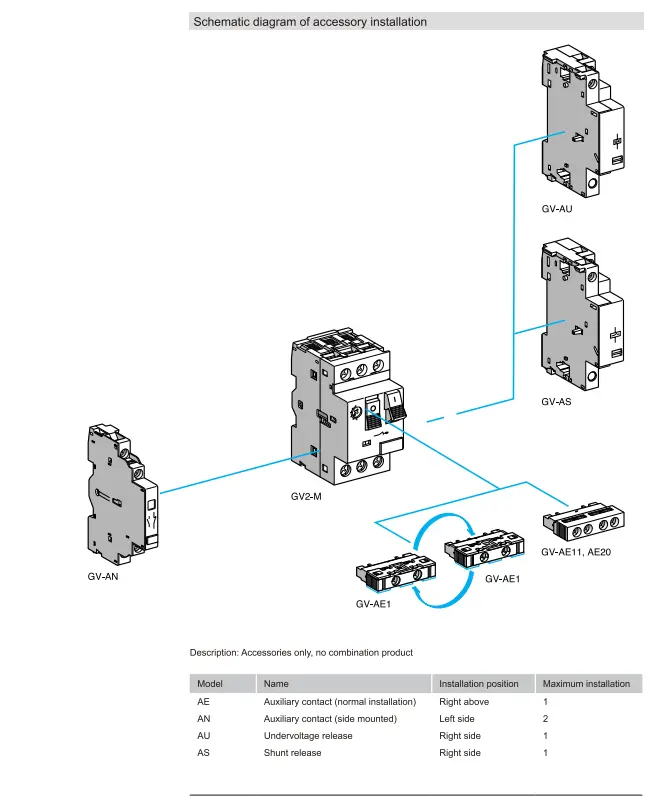

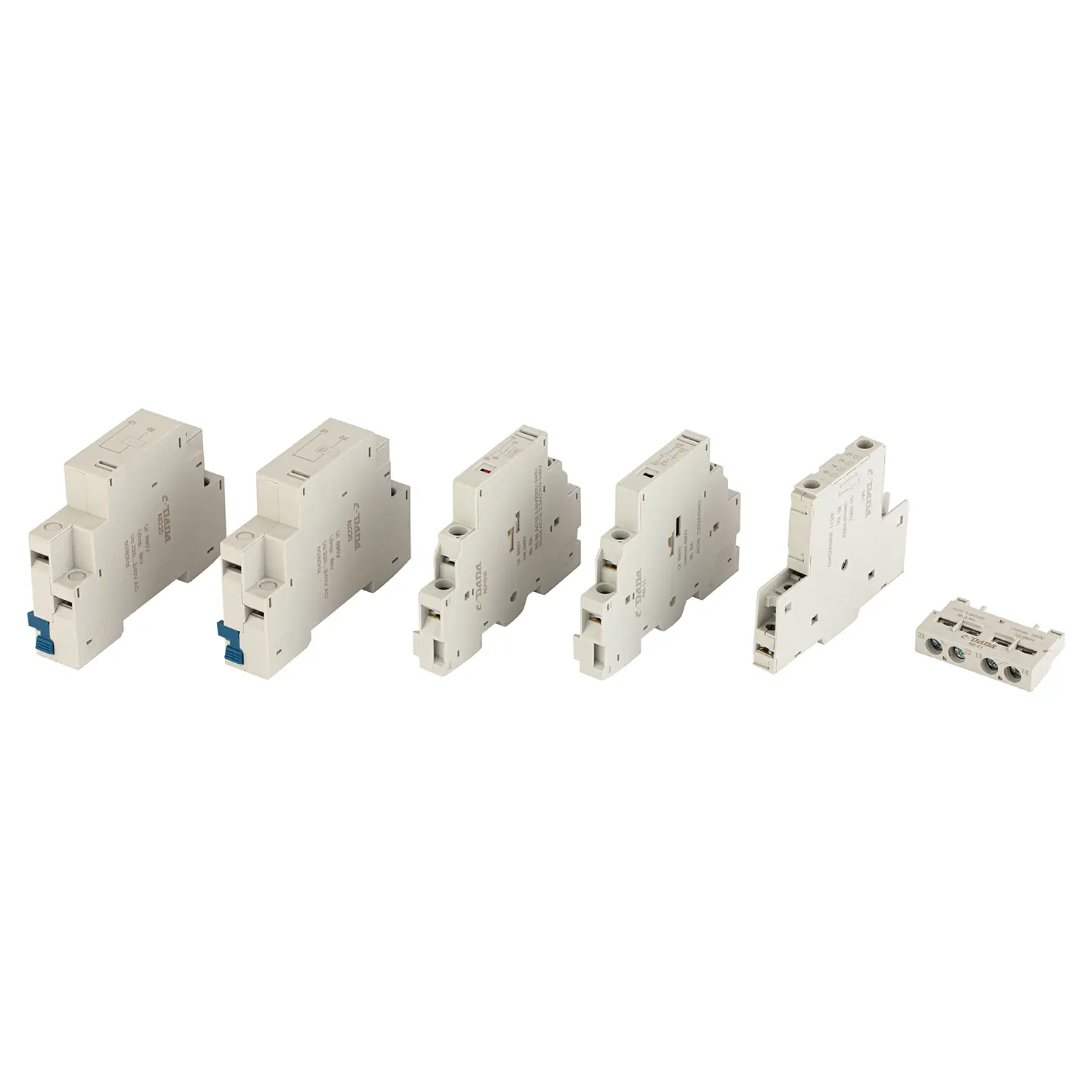

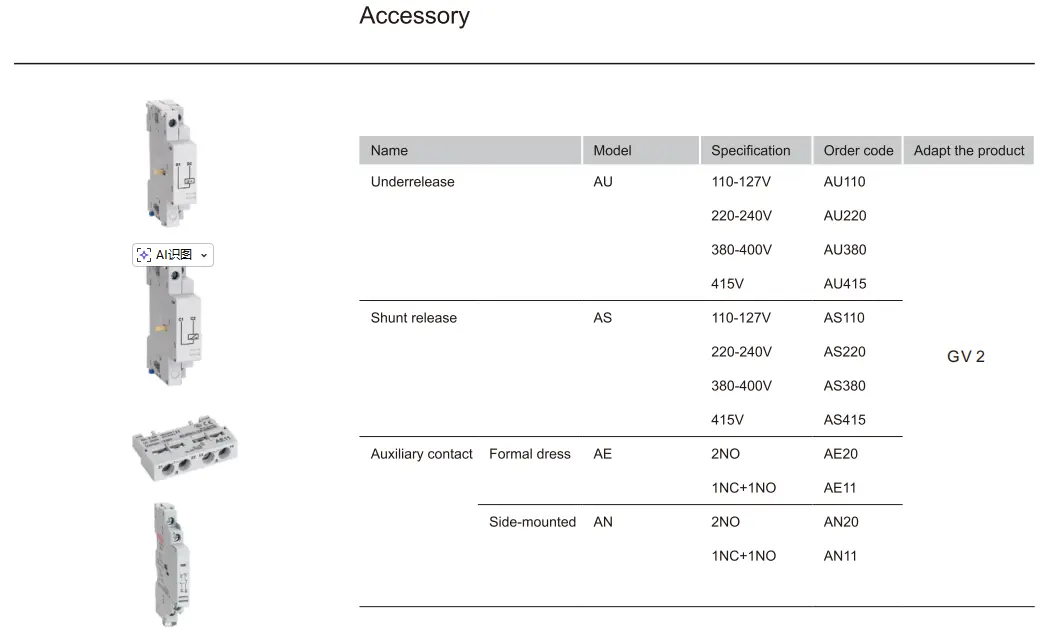

Supporta AE (ausiliario anteriore), AN (ausiliario laterale), AU (sganciatore di minima tensione), AS (sganciatore), consentendo la segnalazione remota, lo spegnimento automatico o l'integrazione del PLC.

★  Conformità globale

Certificato CE con tensione nominale di 690 V, adatto ai mercati europeo, asiatico, africano e dell'America Latina.

★ La coerenza è garantita da apparecchiature di produzione automatizzate, procedure operative standardizzate, rigorosa ispezione dei materiali in entrata, test in corso e test funzionali finali al 100% per i parametri critici.

Applicazioni tipiche

Motori monofase: pompe, apriporta garage, piccoli compressori

Macchinari OEM: macchine per l'imballaggio, attrezzature per la lavorazione degli alimenti

Sistemi HVAC: ventilconvettori, piccoli refrigeratori

Building Automation: Ausiliari per ascensori, controlli di ventilazione

Progetti di retrofit: Sostituzione fusibili + relè termici con MPCB integrato

Domande frequenti

Q1: Qual è la differenza tra un MPCB e un interruttore automatico standard?

A1: Un interruttore automatico di protezione motore (MPCB) come GV2 fornisce:

● Protezione da sovraccarico termico regolabile (adattata al motore FLC)

● Protezione magnetica da cortocircuito

● Rilevamento perdita di fase (nelle versioni 3P)

● Funzione di isolamento

→ Gli MCB standard offrono solo protezione da cortocircuito e sovraccarico fissa, non ottimizzata per il motore.

Q2: Un GV2 2P può proteggere un motore trifase?

A2: Non solo. Per i motori trifase, sono necessarie tre unità GV2 (una per fase) coordinate insieme oppure utilizzare un MPCB 3P. Tuttavia, 2P GV2 è perfetto per motori monofase o circuiti di controllo.

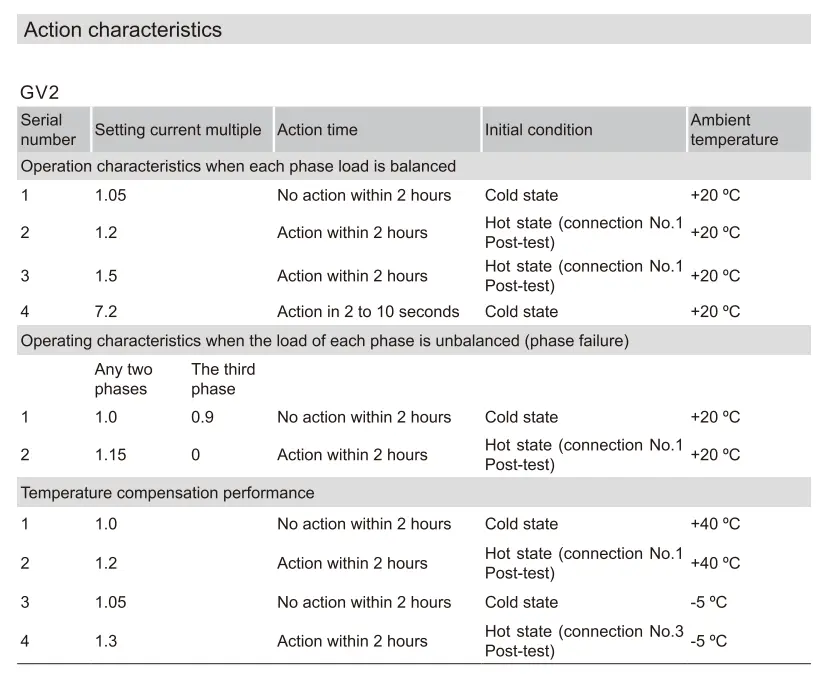

Q3: Cosa significa "Classe di viaggio 10A"?

A3: Definisce la velocità con cui l'interruttore scatta in sovraccarico. La classe 10A significa che interverrà entro 10 secondi a 7,2× la corrente impostata, ideale per i motori standard a gabbia di scoiattolo senza coppia di avviamento elevata.

Q4: Compensa davvero la temperatura?

R4: Sì! La striscia bimetallica è compensata termicamente, quindi l'intervento rimane preciso sia se installato in un magazzino a 0°C che in una custodia a 50°C.

Q5: Perché scegliere CDADA GV2 rispetto ad altri marchi?

A5: CDADA offre:

● Vera certificazione CE con rapporti di prova

● Produzione automatizzata → qualità costante e basso tasso di difetti

● Piena compatibilità degli accessori (AE/AN/AU/AS)

● Prezzi competitivi per OEM e distributori

● Supporto tecnico rapido e documentazione in inglese
