Contatto ausiliario e allarme MCB

CDADA è un produttore e fornitore con oltre 40 anni di esperienza, abbiamo visto troppi progetti in cui gli operatori dei pannelli non si accorgono di un interruttore scattato, finché non è troppo tardi. Ecco perché abbiamo progettato il contatto ausiliario e allarme MCB CDADA (DAB7-FL): una soluzione intelligente e salvaspazio che fornisce due segnali critici in un unico modulo: posizione dell'interruttore (ON/OFF) e motivo dell'intervento (sovraccarico/cortocircuito).

Il nostro consiglio: Se il vostro sistema di controllo deve distinguere tra uno spegnimento manuale e uno scatto per guasto, questo è l'accessorio che dovete specificare. I contatti ausiliari standard da soli non sono in grado di rilevare la differenza, ma i nostri sì.

Design a doppia funzione: un modulo, due segnali

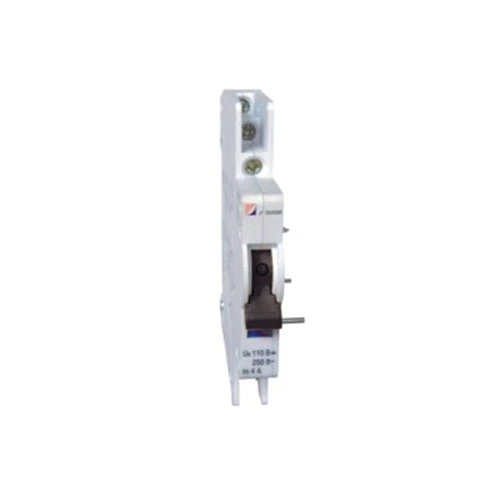

Il contatto ausiliario e di allarme MCB CDADA presenta due contatti di trasferimento indipendenti con un selettore meccanico intelligente:

★ Indicatore giallo su “A”: entrambi i contatti fungono da contatti ausiliari → segnalano lo stato ON/OFF dell'MCB

★ Indicatore giallo su “AL”:

★ Contatto sinistro = Ausiliario (stato ON/OFF)

★ Contatto destro = Allarme (si attiva solo quando l'MCB scatta per guasto)

★ Ciò significa che puoi cablare:

★ Una luce verde per indicare "accensione"

★ Una luce rossa o un ingresso PLC per attivare l'"allarme guasto"

★ Tutto da un unico modulo aggiuntivo sul tuo MCB DAB7-63.

Specifiche tecniche

Importante: questo accessorio non può essere utilizzato da solo: deve essere montato direttamente su un MCB DAB7-63.

Guida all'installazione (dai nostri ingegneri sul campo)

★ Seguire questi passaggi per un funzionamento sicuro e affidabile:

★ Spegnere il circuito prima dell'installazione.

★ Far scorrere il modulo DAB7-FL sul lato sinistro dell'MCB DAB7-63 finché non scatta.

★ Fissare con il nastro biadesivo incluso (per resistenza alle vibrazioni).

★ Collegare i fili ai 4 terminali (2 per gruppo di contatti):

★ Usa la coppia sinistra per ausiliario (stato)

★ Usa la coppia giusta per l'allarme (rilevamento viaggio)

★ Impostare il selettore giallo su “AL” se è necessaria la funzionalità di allarme guasto.

★ Test: sgancio manuale dell'MCB: solo il contatto di allarme dovrebbe cambiare stato durante uno sgancio per guasto.

★ Suggerimento professionale: etichetta chiaramente i cavi! Molti tecnici confondono i segnali ausiliari con quelli di allarme durante la messa in servizio.

Quando dovresti usarlo invece di un contatto ausiliario standard?

Applicazioni tipiche:

★ Monitoraggio PDU del data center

★ Scatole combinatrici solari

★ Pannelli di controllo industriali

★ Sistemi di gestione degli edifici (BMS)

★ Circuiti di sicurezza per ascensori o HVAC

Domande frequenti

Q1: Posso usarlo su MCB non CDADA?

R1: No. Il DAB7-FL è progettato meccanicamente e dimensionalmente solo per gli interruttori CDADA DAB7-63. Non è adatto agli MCB Schneider, ABB o Siemens.

Q2: Come funziona effettivamente il contatto di allarme?

A2: All'interno dell'MCB, un meccanismo di blocco si muove in modo diverso durante uno sgancio per guasto termico/magnetico rispetto a uno spegnimento manuale. Il DAB7-FL rileva questa differenza meccanica e attiva il contatto di allarme solo in caso di guasti reali.

Q3: Ho bisogno che entrambi i contatti siano cablati?

R3: Non necessariamente. Puoi utilizzare solo l'ausiliario, solo l'allarme o entrambi, a seconda della logica di controllo. Il modulo ti offre flessibilità.

Q4: È adatto per applicazioni solari CC?

R4: Sì! Con una tensione DC-12 di 110 V/0,5 A, è ideale per il monitoraggio delle stringhe solari quando è necessario rilevare i guasti degli array fotovoltaici da remoto.

Q5: Perché scegliere CDADA rispetto ai marchi generici?

A5: Perché offriamo:

● Vera discriminazione dei guasti (non solo rilevamento della posizione)

● Integrazione perfetta con gli MCB DAB7: nessuna piastra adattatrice

● Accoppiamento meccanico testato in fabbrica: nessun gioco o mancanza di segnali

● Chiaro indicatore visivo (bandiera gialla) per la verifica sul campo

● Certificazioni globali (CE, CB, RoHS) per progetti senza problemi

Nota finale dalla ricerca e sviluppo CDADA

Nei moderni sistemi elettrici, “on/off” non è sufficiente: serve intelligenza. Il nostro contatto ausiliario e allarme MCB trasforma un semplice interruttore in un nodo diagnostico, aiutandoti a costruire quadri più intelligenti e sicuri. E poiché è realizzato dallo stesso team che progetta l’MCB, ottieni una sinergia perfetta, senza congetture”. — Team di sviluppo prodotto CDADA

Pronti per ordinare? Offriamo:

● Sconti per quantità per quadristi

● Unità MCB + DAB7-FL preassemblate (risparmio di manodopera)

● Schemi elettrici gratuiti ed esempi di logica PLC
